Стабилизатор напряжения без обратной связи

№2 — Штиль

Как уже отмечалось, это старейший российский производитель стабилизаторов.
И многие электрики по привычке рекомендуют установку именно этой марки.
Хотя стандартные релейные модели серии R, на наш взгляд, несколько устарели.
Они довольно громоздки и обеспечивают заявленную точность лишь при напряжении от 155-175 вольт (в зависимости от мощности модели).

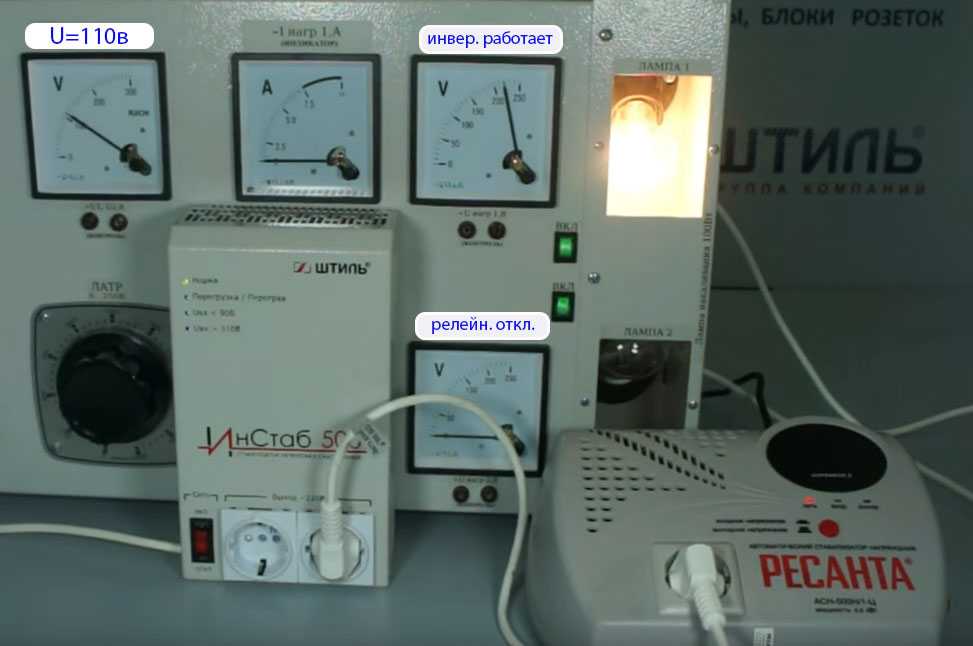

Куда большим интересом сейчас пользуется последняя новинка компании — инверторные стабилизаторы Инстаб.
Для них и 90 вольт в розетке — не помеха!
К тому же они компактные и быстрые.
Их часто ставят на котельное оборудование, автоматику насосов, высокоточную технику.
На момент написания обзора максимальная мощность инверторных моделей составляла 20 кВт.

Современные стабилизаторы

Сегодня для дома и дачи все чаще применяются электродинамические изделия двух видов:

  • Феррорезонансные.
  • С сервоприводом регулирующего элемента на электромеханической базе (здесь применяется автотрансформатор).

Сегодня производятся разные модели для 1-но и 3-фазной сети. Мощность на выходе составляет от десятков до миллионов Ватт.

Модели для трехфазной сети бывают двух видов — с независимым регулированием для каждой из фаз или с корректировкой U по среднему параметру U, поступающего на вход.

Кроме того, выпускаемые модели отличаются по диапазону U на входе. Здесь возможно много вариантов, к примеру, на 15%, 20, 25, 30 или 50 процентов в одну и другую сторону.

От ширины допустимого диапазона зависит вес и цена аппарата

Также при выборе современных изделия уделяется внимание быстродействию, точности и КПД, но об этом поговорим в разделе ниже

Греется электродвигатель: причины неисправности у электромоторов на 220 и трехфазных на 380 вольт

Как выбрать подходящий стабилизатор напряжения для частного дома?

Мы ответили на вопрос о том, как выбрать стабилизатор напряжения 220В для дома по его конструктивному исполнению.

Следующий этап — оценка технических характеристик, указанных в инструкции по применению:

  • Количество фаз тока (1 или 3).
  • Мощность Ватт-Амперы (ВА).
  • Время реакции на изменение входного напряжения (миллисекунды, мс).
  • Порог отключения – верхний и нижний, Вольт.
  • Выходное напряжение с точностью регулирования (Например, 220В +/- 5%).
  • Способ установки (напольный или настенный).

Наибольшие затруднения у новичков вызывает вопрос правильного подбора мощности защитного устройства. Поэтому на нем мы остановимся более детально.

Кроме активной мощности, которую потребляет каждый бытовой прибор, в некоторых устройствах присутствует реактивная. Она возникает при наличии индуктивности (когда у потребителя энергии имеется достаточно мощный электродвигатель). В момент его пуска ток в сети возрастает в несколько раз. Поэтому, если вы выберете стабилизатор только по его паспортной (активной) мощности, и не учтете реактивную, то он не справится с пиковой нагрузкой.

Второй фактор, существенно влияющий на выбор — коэффициент трансформации. Он равен нулю, когда стабилизатор работает в идеальных условиях: получает на вход 220В и без изменений передает их бытовой технике. Если же ему приходится «поднимать или опускать» напряжение на 20-30%, то его мощность соответственно уменьшается. Данная зависимость отражена в таблице.

Соотношение между входным напряжением и коэффициентом трансформации

Что это означает в практическом плане? Допустим, что в вашей домашней электросети напряжение стабильно низкое и составляет 170 Вольт. Смотрим на таблицу и видим, что ему соответствует коэффициент трансформации 1,35. Значит, при выборе стабилизатора для одного прибора или для целой группы устройств его мощность должна быть выше паспортной минимум на 35%.

В качестве примера рассмотрим выбор стабилизатора для газового котла в доме с повышенным напряжением (250 В). В котле установлен циркуляционный насос с электродвигателем.

Поскольку его мощность невелика (порядка 80-150 Ватт), то пусковые токи не окажут существенного влияния на работу стабилизатора. Поэтому для защиты электронной платы управления котла нам хватит защитного устройства, мощностью 150 Ватт помноженной на коэффициент трансформации 1,35 = 200 Ватт. По модельному ряду подбираем ближайший подходящий по мощности прибор – 500 Ватт (ВА).

Если же мы будем подбирать защиту для холодильника или водяного насоса, в которых стоят более мощные электромоторы, то в этом случае активную мощность нужно помножить минимум на 3. Так мы учтем большие пусковые токи, инициирующие реактивную мощность.

Нужно сказать несколько слов и о том, какой стабилизатор напряжения лучше выбрать: рассчитанный на весь дом или на защиту одного чувствительного устройства (котла, телевизора, кондиционера, холодильника)? Очевидно, что один общий стабилизатор, обслуживающий все жилище, выгоднее. В этом случае вам не придется думать, в какую розетку включить конкретный прибор или периодически носить за ним «индивидуальное средство защиты».

Подбор общего стабилизатора для дома ведут, суммируя активные мощности всех бытовых приборов (с учетом реактивных нагрузок). Полученную цифру умножают на коэффициент трансформации и на коэффициент, учитывающий вероятность одновременного включения всех приборов (0,7).

Например, для дома с пониженным напряжением 170 Вольт данный расчет будет выглядеть следующим образом (с учетом пускового тока):

стиральная машина (2,3 кВт) + холодильник (0,6 кВт) + LCD телевизор (0,3 кВт) + водяной насос (1,2 кВт) + газовый котел (0,1кВт) + кондиционер (2,5 кВт) + освещение (0,7 кВт) = 7,7 кВт х 1,35 (коэффициент трансформации) х 0,7 (вероятность одновременной включения) = 7,27 кВт. Значит, нужно купить защитный прибор мощностью не менее 7,5 кВт.

Общий внутридомовой стабилизатор подключают в сеть сразу после счетчика электроэнергии. От него запитываются все потребители. Как правило, в таких устройствах имеются автоматы защиты. Они отключают ток в том случае, когда скачок или падение напряжение превышает порог стабилизации.

Интегральный стабилизатор напряжения LM317. Описание и применение

Довольно часто возникает необходимость в простом стабилизаторе напряжения. В данной статье приводится описание и примеры применения недорогого (цены на LM317) интегрального стабилизатора напряжения LM317.

Список решаемых задач данного стабилизатора довольно обширен — это и питание различных электронных схем, радиотехнических устройств, вентиляторов, двигателей и прочих устройств от электросети или других источников напряжения, например аккумулятора автомобиля. Наиболее распространены схемы блоков питания на LM317 с регулировкой напряжения.

На практике, с участием LM317 можно построить стабилизатор напряжения на произвольное выходное напряжение, находящееся в диапазоне 3…38 вольт.

Технические характеристики:

  • Напряжение на выходе стабилизатора:  1,2… 37 вольт.
  • Ток выдерживающей нагрузки до  1,5 ампер.
  • Точность стабилизации 0,1%.
  • Имеется внутренняя защита от случайного короткого замыкания.
  • Отличная защита интегрального стабилизатора от возможного перегрева.

Мощность рассеяния и входное напряжение  стабилизатора LM317

Напряжение на входе стабилизатора не должно превышать 40 вольт, а так же есть еще одно условие – минимальное входное напряжение должно превышать желаемое выходное на 2 вольта.

Микросхема LM317 в корпусе ТО-220 способна стабильно работать при максимальном токе нагрузки до 1,5 ампер. Если не применять качественный теплоотвод, то это значение будет ниже. Мощность, выделяемая микросхемой в процессе ее работы, можно определить приблизительно путем умножения силы тока на выходе и разности входного и выходного потенциала.

  Цена: 3400.00 руб.

  Цена: 2700.00 руб.

  Цена: 260.00 руб.

  Цена: 7000.00 руб.

Максимально допустимое рассеивание мощности без теплоотвода равно приблизительно 1,5 Вт при температуре окружающего воздуха не более 30 градусов Цельсия. При обеспечении хорошего отвода тепла от корпуса LM317 (не более 60 гр.) рассеиваемая мощность может составлять 20 ватт.

При размещении микросхемы на радиаторе необходимо изолировать корпус микросхемы от радиатора, например слюдяной прокладкой. Так же для эффективного отвода тепла желательно использовать теплопроводную пасту.

Подбор сопротивления для стабилизатора LM317

Для точной работы микросхемы суммарная величина сопротивлений R1…R3 должна создавать ток приблизительно 8 мА при требуемом выходном напряжении (Vo), то есть:

R1 + R2 + R3 = Vo / 0,008

Данное значение следует воспринимать как идеальное. В процессе подбора сопротивлений допускается небольшое отклонение (8…10 мА).

Расположение резисторов на плате может быть произвольным, но желательно для лучше стабильности располагать подальше от радиатора микросхемы LM317.

Стабилизация и защита схемы

Емкость С2 и диод D1 не обязательны. Диод обеспечивает защиту стабилизатора LM317 от возможного обратного напряжения, появляющегося в конструкциях различных электронных устройств.

Емкость С2 не только слегка уменьшает отклик микросхемы LM317 на изменения напряжения, но и снижает влияние электрических наводок, при размещении платы стабилизатора вблизи мест имеющих мощное электромагнитное излучение.

Как было  уже сказано выше, ограничение  максимально  возможного  тока нагрузки для  LM317 составляет 1,5 ампера. Имеются разновидности стабилизаторов схожие по работе со стабилизатором LM317, но рассчитаны на более больший ток нагрузки. К примеру, стабилизатор LM350 выдерживает ток до 3 ампер, а LM338  до 5 ампер.

Обратите внимание

Для облегчения расчета параметров стабилизатора существует специальный калькулятор:

Скачать калькулятор для LM317 (скачено: 5 777)

Скачать datasheet LM317 (скачено: 1 849)

Устройства средней сложности

Среднюю сложность изготовления имеют драйверы для светодиодов на 220В. Много времени может занять их настройка, требующая опыта по наладке. Такой драйвер извлечь можно из светодиодных ламп, прожекторов и светильников с неисправной светодиодной цепью. Большинство драйверов также возможно доработать, узнав модель ШИМ-контроллера преобразователя. Параметры на выходе обычно задаются одним или несколькими резисторами. В datasheet указывается уровень сопротивления, необходимый для получения нужного тока. Если установить регулируемый резистор, то на выходе количество Ампер будет настраиваемым (но без превышения указанной номинальной мощности).

Высокой популярностью на Китайских сайтах в 2016 году пользовался универсальный модуль XL4015. По своим характеристикам он подходит для подключения светодиодов с высокой мощностью (до 100 Ватт). Стандартный вариант корпуса данного модуля припаян к плате, выполняющей функции радиатора. Чтобы улучшить охлаждение XL4015, схема стабилизатора тока должна быть доработана с установкой радиатора на корпус устройства.

Многие пользователи просто ставят радиатор сверху, однако эффективность такой установки довольно низкая. Систему охлаждения лучше всего располагать внизу платы, напротив пайки микросхемы. Для оптимального качества ее можно отпаять и установить на полноценный радиатор, используя термопасту. Провода при этом потребуется удлинить. Дополнительное охлаждение можно установить и для диодов, что значительно повысит эффективность работы всей схемы.

Среди драйверов наиболее универсальным считается регулируемый драйвер. В цепи в данном случае устанавливается переменный резистор, который задает количество ампер на выходе. Эти характеристики обычно указываются в следующих документах:

  • в спецификации на микросхему;
  • в datasheet;
  • в типовой схеме включения.

Без добавочного охлаждения микросхемы такие устройства выдерживают 1-3 А (в соответствии с моделью ШИМ-контроллера). Слабое место таких драйверов — нагрев диода и дросселя. Выше 3 А потребуется охлаждение мощного диода и ШИМ-контроллера. Дроссель при этом заменяют более подходящим либо перематывают толстым проводом.

Какой стабилизатор напряжения выбрать для частного дома

Выбор стабилизатора напряжения следует начинать с его типа. Во-первых, они бывают сетевыми и магистральными. Сетевые работают от розетки и стабилизируют напряжение для одного-двух подключенных устройств. Магистральные — подключаются прямо к проводке и защищают всю электросеть в доме. В случае частного дома имеет смысл вести речь о покупке магистрального стабилизатора.

Магистральные стабилизаторы делятся на несколько видов.

Ступенчатые стабилизаторы

Ступенчатые стабилизаторы разделяются на релейные и электронные.

Релейный стабилизатор содержит трансформатор, обмотки которого замыкаются с помощью программно управляемых реле. При переключении происходит повышение или понижение напряжения. Релейные стабилизаторы компактные, имеют широкий диапазон изменения напряжения, выдерживают длительную перегрузку в сети, работают даже в условиях низких температур, бесшумно и очень долго — до 10 лет. А стоят при этом недорого, так что очень широко применяются в быту.

Например, это стабилизаторы Ресанта:

Электронный стабилизатор вместо реле использует микроэлектронные компоненты, которые способны замыкать обмотки — ключи-тиристоры. По сигналу с управляющей платы они включаются и выключаются с определенной периодичностью, тем самым регулируя напряжение.

Электронные стабилизаторы имеют более высокую точность регулировки напряжения, более эффективно поддерживают мощность тока в сети при стабилизации (тогда как при переключении реле свет может «моргать») и также работают совершенно бесшумно. Однако, они имеют большие габариты и вес, а также стоят дорого.

Среди популярных марок — например, БАСТИОН:

Электромеханические стабилизаторы

Электромеханические стабилизаторы разделяются на собственно электромеханические, электродинамические и гибридные.

Электромеханический стабилизатор имеет графитную щеточку с сервоприводом, которая переключает количество витков обмотки трансформатора, тем самым повышая или понижая напряжение. Эти стабилизаторы имеют широкий диапазон входных напряжений, устойчивы к перегрузкам и искажениям тока на входе. Но зато у них недолгий срок работы — через 3-4 года угольная щеточка уже подлежит замене. Кроме того, он плохо работает в условиях низких температур и высокой влажности, а при стабилизации на долю секунды раздаются характерные щелчки. Стоят они намного дешевле электронных, но куда дороже релейных.

Популярные модели таких стабилизаторов выпускает, к примеру, RUCELF:

Электродинамические стабилизаторы — это подвид электромеханических стабилизаторов, в которых вместо щеточки переключения используется специальный ролик, который практически не изнашивается. Таким образом, они лишены главного недостатка элекромеханических стабилизаторов — быстрого выхода из строя, при этом сохраняя их достоинства.

К сожалению, это самый дорогой вид стабилизаторов. К этому виду относятся, к примеру, итальянские стабилизаторы ORTEA:

Гибридные стабилизаторы представляют собой комбинацию между электромеханическим и релейным стабилизатором. В них применяется и замыкание обмоток при помощи реле, и переключение количества витков, что позволяет объединить достоинства двух типов и побороть недостатки — к примеру, невозможность работы при низкой температуре.

Такие стабилизаторы стоят примерно как электронные — то есть, недешево. Например, их делает фирма Энергия:

Стабилизаторы с двойным преобразованием

Предыдущие типы стабилизаторов принимают на входе переменный ток из сети и выдают на выходе переменный ток. Стабилизаторы с двойным преобразованием сначала преобразуют переменный ток в постоянный, который питает инвертор, на выходе опять отдающий переменный ток — но со стабильным напряжением 220 В, частотой 50 Гц и синусоидальной формой.

Такой правильный, «выхолощенный» от всех помех ток — главное преимущество стабилизаторов с двойным преобразованием: он безопасен для питания любой техники, поэтому их рекомендуют для дорогостоящего оборудования. Недостаток — низкий коэффициент полезного действия: слишком много пустого расхода электроэнергии.

У стабилизаторов с двойным преобразованием широкий разброс цен. Например, вот такой стабилизатор Штиль относительно недорог:

Как выбрать стабилизатор для дачи? Для сезонного дачного домика наиболее рентабелен обыкновенный релейный стабилизатор. Но если вы живете в частном доме постоянно, и у вас есть отопление, можно задуматься об одной из электромеханических моделей. А если у вас, к тому же, дорогая бытовая техника, то и устройство с двойным преобразованием не будет лишним.

Распиновка LM2576

Скачать dataseet LM2576 (244,4 Kb, скачано: 1 715)

Принципиальная схема применения LM2576 в качестве источника питания показана ниже.

В данном случае, к стандартной схеме подключения из datasheet, был добавлен выпрямительный мост, светодиод играющий роль индикатора и конденсатор C1 в качестве фильтра входного напряжения.

Выходное напряжение стабилизатора устанавливается с помощью потенциометра R2. Оно изменяется в соответствии с формулой:

Uвых = 1,23 * (1 + R2/R3)

Максимальное напряжение, которое можно подать на вход микросхемы LM2576, не должно превышать 45 В. Монтажная схема стабилизатора показана на следующем рисунке. Вся схема собрана на небольшой односторонней печатной плате.

Резисторы R1 и R3 необходимо припаять со стороны пайки. Если схема стабилизатора будет работать с током нагрузки более 1 А, то необходимо LM2576 установить на небольшой радиатор.

Решил недавно отреставрировать свои колонки от ПК, которые достались мне, не помню когда и от кого. Данные колонки хрипели уже на пол громкости. Вид мне был не важен, так как они звучали в моей лаборатории, главное, чтобы был звук без треска и фона. Было принято решение собрать новый усилитель и темброблок. Но питать данные устройства я решил стабилизированным источником, поэтому стал собирать стабилизированный источник с возможностью регулировки выходного напряжения. Вообще мне было нужно однополярное напряжение +15 Вольт, но на всякий случай решил сделать регулируемое выходное напряжение.

Выбор пал на LM2576, их у меня было много, когда-то покупал для ремонта БП. LM2576 есть на фиксированное выходное напряжение 3.3В, 5В, 12В, 15, а также с регулируемым выходным напряжением. В регулируемой версии выходное напр-ие меняется от 1.23В до 37В, а у LM2576HV до 57 Вольт.

Входное же напр-ие может достигать 40В, а у LM2576HV до 60В. Максимальный выходной ток 3 А. Температура, которую может выдержать кристалл, составляет 150 градусов Цельсия.

Если у LM2576 фиксированное выходное напряжение, то в конце маркировки пишется индекс, например 3.3 или 5.0, который указывает выходное напряжение (пример маркировки стабилизатора на 5 Вольт — LM2576HV-5.0).

Схема регулируемого стабилизатора напряжения на LM2576

Ничего сложного нет. Дроссель можете выдернуть из блока питания ПК, например как этот.

Если будете покупать или мотать, то 150 мкГн и на 5 Ампер, не менее. 20-30 Витков провода диаметром 0,8 мм достаточно.

Остальные все элементы доступные.

Добавив диодный мост, получим регулируемый блок питания.

Диодный мост можете собрать из диодов, или использовать любой с током 5 Ампер и более. Я применил KBU810, на 8 Ампер, другого не было.

Забыл на схеме подписать, тот вывод моста, который соединен с выводом №1 микросхемы, это плюс (+) диодного моста, а минус (-) диодного моста соединен с минусом выхода.

Испытывая стабилизатор напряжения на LM2576, я использовал трансформатор с одной вторичной обмоткой, напряжением 20 Вольт и током 0.9 Ампер.

Выставил выходное напряжение 15 Вольт.

Нагрузил сопротивлением 7.5 Ом. Выходной ток составил почти 2 Ампера.

Напряжение при этом просело до 13.7 Вольт. Не обращайте внимания друзья, это все из-за слабого трансформатора, пока другого нет.

Вот переменное напр-ние на трансформаторе без нагрузки 23.7 Вольт.

А вот оно же под нагрузкой 15.2 Вольта.

Видите, это не стабилизатор просаживает напругу, а трансформатор “не вывозит”. Был бы, трансформатор мощнее, напруга на выходе бы почти не проседала.

№5 — Лидер

Стабилизаторы производства «НПП ИНТЕПС» также давно известны в России своим высоким качеством, надёжностью
и приспособленности к работе в неблагоприятных условиях.
Компания специализируется на выпуске однофазных тиристорных стабилизаторов 8 серий, а также трехфазных устройств на базе серийных однофазных.
В рейтинг самых популярных моделей попали 2 модели бюджетной серии BEST, однако недавно эта серия была снята с производства и заменена на серию «W-15».
Стандартные серии — W-30 и W-50, которые отличаются широтой диапазона входных напряжений.
Отметим также, что за год популярность данной марки несколько снизилась, в то время как по вышерассмотренным маркам она только выросла.
Возможно, это связано с тем, что потребители сейчас больше предпочитают стабилизаторы в эконом-сегменте.

Повышение максимального выходного тока

Существует два способа повышения максимального выходного тока. Если вам необходимо получить больше 1.5А, то вы можете либо подключить несколько микросхем параллельно, либо подключить силовой транзистор.

В первом случае достаточно подключить на выход стабилизаторов резисторы с низким сопротивлением. Они нужны для выравнивания токов.

Однако не всегда рационально использовать несколько микросхем. Поэтому нам на помощь приходит транзистор. В таком случае будет достаточно добавить его и резистор в качестве обвязки к нему.

Если нагрузка потребляет небольшой ток, то он будет проходить через микросхему, не затрагивая транзистор. А при повышении, почти весь ток будет проходить через транзистор, оставляя малую его часть стабилизатору. Но при использовании этой схемы внутренняя защита внутри LM317 от КЗ.

Замеры и расчеты при выборе стабилизатора

При подборе стабилизатора никак не получится обойтись без фактических замеров и расчетов напряжения и мощности.

Напряжение

Замерьте с помощью мультиметра уровень своего входящего напряжения. Повышено оно или понижено знать не достаточно, необходимо четко представлять в каких пределах оно «гуляет». Большинство стабилизаторов хорошо справляются с уровнем регулировки от 160 до 255 Вольт.

А вот если оно у вас меньше или больше, тут уже нужно смотреть только в сторону инверторных моделей. Именно они обеспечивают стабилизацию в самых широких диапазонах от 90 до 310В. Остальные с этим справляются плохо.

Не дайте себя обмануть продавцу, когда он будет рассказывать про предельный или максимальный диапазон входных напряжений от 110В до 290В! Это напряжение при котором стабилизатор хоть как то, но еще будет работать, а не отключится от действия защит.

Именно он показывает то напряжение, при котором аппарат будет стабильно выдавать на выходе 220 Вольт.

Расчет мощности

Определяетесь с мощностью. Для этого в первую очередь смотрите на сколько ампер у вас вводной автомат. По нему можно сориентироваться какую максимальную мощность вы сможете взять из общей сети.

Для автомата на 40А
P=I*U=40А*220В=8800Вт

То есть нагрузку более 9квт вы просто не сможете подключить из-за ограничения вводного автоматического выключателя.

Кроме автомата не лишним будет проверить сечение питающего кабеля. Потому что при превышении нагрузки, автомат отключится не сразу, а с выдержкой времени, иногда в несколько десятков секунд. А вот тонкий кабель, начинает греться моментально с момента перегрузки. Проверить какую максимальную мощность можно подключить на вашу проводку можно по следующей таблице:

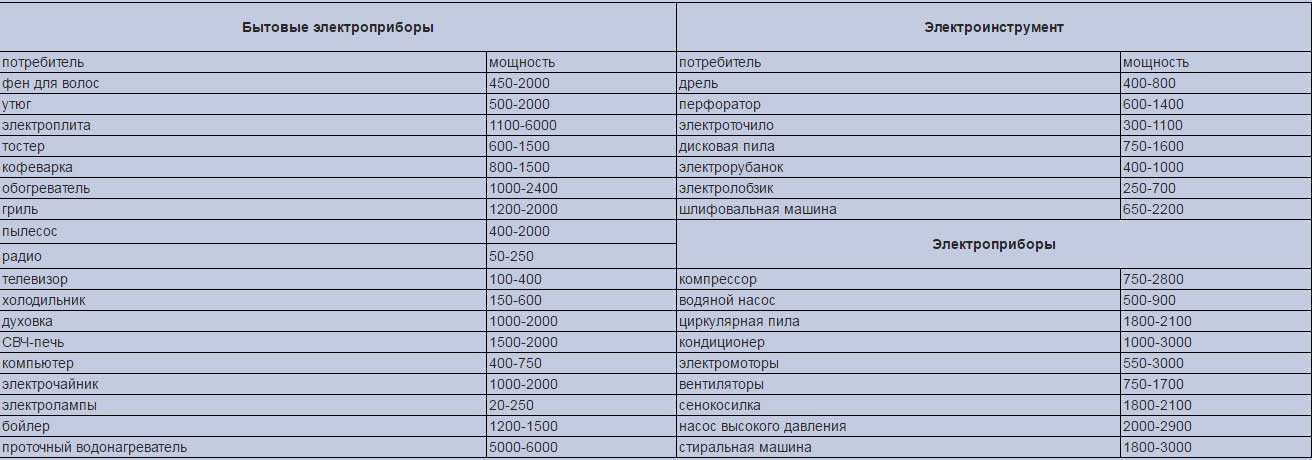

Теперь подсчитываем токоприемники, которые ОДНОВРЕМЕННО могут быть включены в розетки.

Все электроприемники которые имеют в своей конструкции двигатели (холодильник, стиральная машинка и т.п.) обладают такой характеристикой как пусковой ток. Он в несколько раз больше номинального значения. Поэтому их паспортную мощность нужно умножать минимум на 3!

В итоге получаете некую сумму, например в 4квт. Напряжение на входе у вас — 170 Вольт. Эти входные 170В нужно разделить на желаемые 220 Вольт.

Расчет коэффициента:
170В/220В=0,77

Далее умножаете этот коэффициент на мощность стабилизатора который вы присмотрели, чтобы проверить «потянет» ли он вашу нагрузку или нет. Пусть это будет стабилизатор для дома в 9ква.

Расчет мощности в кВа:
0,77*9ква=6,93ква

Не забывайте что вам все нужно перевести в квт. Берем усредненный коэффициент мощности cosf=0,8 (если у вас нет двигательной нагрузки и реактивной мощности, то cosf=1!).

Итоговый расчет мощности в кВт:
6,93ква*0,8=5,54квт

То есть при вашем пониженном напряжении 170В стабилизатор будет вытягивать мощность в 5,5квт. А у вас одновременно включено не более 4квт. Делаем вывод что данная модель вам подойдет.

Выбирать стабилизатор, что называется «впритык» нельзя. Именно его перегрузка является самой частой причиной выхода из строя. Обязательно должен быть запас в 20-30% минимум!

Суммируя вышесказанное, вот на что вам нужно сделать акцент при выборе стабилизатора для дома:

1
2
3
4
5

Увеличение мощности параметрического стабилизатора

Простейший вариант схемы, где установлен только один полупроводниковый прибор, предполагает ограниченную мощность в нагрузке. Если загородный дом или другой объект нужно защитить от перепадов напряжения полностью, придется использовать более сложные решения.

Параллельный стабилизатор

Представленная ниже схема работает следующим образом. Транзистор выполняет функцию усилителя, что обеспечивает компенсационный эффект при увеличении выходного напряжения. Тем самым создают условия для прохождения гораздо большего тока в подключенной нагрузке, по сравнению с применением простейшего варианта, рассмотренного выше.


Схема параллельного включения с формулами для расчетов

Последовательный стабилизатор

Такое подключение нагрузки обеспечивает корректировку рабочих режимов за счет изменения отпирающего напряжение транзистора. Ток через стабилитрон ограничен номиналом резистора R2. Такой параметрический стабилизатор напряжения выполняет свои функции с высокой точностью. Коэффициент стабилизации при правильном расчете компонентов составляет от 14 до 20 ед.


Последовательная схема
