Печатные платы — основа большинства электронных устройств, и качество их изготовления напрямую влияет на надёжность готового изделия. Именно поэтому в производстве действует разветвлённая система нормативных документов: госты на печатные платы охватывают всё — от конструктивных параметров и материалов до методов испытаний и правил приёмки. Понимание этих требований полезно не только производителям, но и разработчикам, которые закладывают конструкцию платы ещё на стадии проектирования.
Что регулируют российские стандарты
Российская нормативная база для печатных плат формировалась десятилетиями и включает как советские ГОСТы, так и более поздние стандарты, принятые уже в постсоветский период. Ключевые из них распределены по нескольким направлениям: конструкция и размеры, материалы, технология изготовления, методы контроля. Каждое направление имеет собственный пакет документов, которые нередко ссылаются друг на друга.
Базовым документом для однослойных и двусторонних плат традиционно считается ГОСТ 23752, который устанавливает общие технические условия: допуски на размеры, требования к проводящему рисунку, параметры изоляции. Для многослойных конструкций применяется ГОСТ Р 53429, учитывающий специфику прессования слоёв и выравнивания межслойных переходов. Отдельную группу составляют стандарты на методы испытаний — они описывают, как именно нужно проверять те или иные характеристики, чтобы результаты были воспроизводимыми и сопоставимыми.
Помимо ГОСТов, в России применяются отраслевые стандарты, особенно актуальные для оборонной и аэрокосмической промышленности. Эти документы зачастую жёстче общегражданских и устанавливают дополнительные требования по надёжности, диапазонам рабочих температур и стойкости к механическим воздействиям.
Международные стандарты и их применение
Параллельно с российской системой в электронной промышленности широко используются международные стандарты — прежде всего разработки американской ассоциации IPC. Стандарт IPC-A-600 описывает приёмочные критерии для готовых плат, IPC-6012 — квалификационные и эксплуатационные требования к жёстким печатным платам, а IPC-2221 задаёт общие принципы конструирования. Эти документы де-факто стали индустриальным ориентиром во многих странах, в том числе среди российских производителей, работающих на экспорт или выпускающих продукцию для международных заказчиков.
Классификация плат по классам надёжности — одна из ключевых концепций международных стандартов. Выделяют три основных класса:
- Класс 1 — бытовая электроника с умеренными требованиями к сроку службы, где допускаются более широкие отклонения по косметическим дефектам.
- Класс 2 — промышленная и коммерческая электроника, к которой предъявляются повышенные требования по надёжности и стабильности характеристик в процессе эксплуатации.
- Класс 3 — ответственные применения (медицинское оборудование, авиационная техника, военная электроника), где недопустимы даже незначительные отклонения от нормы, а все параметры проверяются особенно тщательно.
Принятие того или иного класса сразу определяет весь объём контрольных операций и допустимые нормы отклонений. Производитель, заявляющий соответствие классу 3, обязан документировать значительно больший объём данных по каждой партии.
Основные параметры контроля качества
Контроль качества печатных плат охватывает несколько групп параметров. Геометрические проверки включают оценку точности размеров, расположения отверстий и соответствия рисунка проводников проектной документации. Отклонения здесь измеряются в сотых долях миллиметра — особенно критично это для плат с мелким шагом компонентов или высокой плотностью монтажа.
Электрические испытания позволяют выявить разрывы цепей и короткие замыкания ещё до сборки изделия. Для этого используют тестеры с «летающими щупами» или специализированные адаптеры. Метод выбирается исходя из сложности топологии и объёма партии: адаптерное тестирование экономически оправдано при серийном производстве, тогда как при малых тиражах предпочтительнее гибкие системы с перепрограммируемыми щупами.

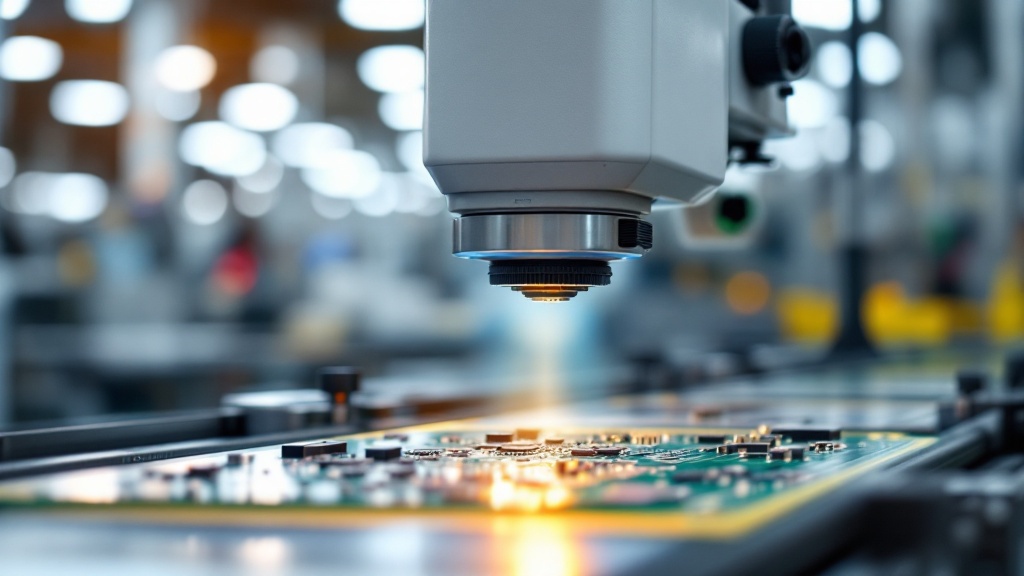

Визуальный и автоматизированный оптический контроль (АОК) решает другую задачу: выявляет поверхностные дефекты проводящего рисунка, качество паяльной маски, состояние торцов отверстий. Современные АОК-системы работают в автоматическом режиме и сравнивают каждую плату с эталонным изображением, фиксируя отклонения с точностью, недоступной для ручного осмотра. Госты на печатные платы, как правило, указывают, при каких именно дефектах плата бракуется, а какие отклонения считаются допустимыми и не влияют на функциональность.
Приёмка и сопроводительная документация
Приёмочный контроль — финальный этап, определяющий, соответствует ли партия плат условиям поставки. По российским стандартам он может проводиться сплошным образом (проверяется каждая плата) или выборочным — с применением статистических методов, когда объём контролируемой выборки рассчитывается исходя из размера партии и допустимого уровня дефектов.
Сопроводительная документация имеет не меньшее значение, чем сами испытания. В неё входят протоколы измерений, сертификаты на материалы, маршрутные карты с отметками о прохождении каждого этапа контроля. Для изделий ответственного применения требования к документированию особенно строгие: вся информация должна храниться в течение нормативно установленного срока и обеспечивать полную прослеживаемость — от конкретной партии материала до готовой платы в изделии.
Соответствие установленным стандартам — это не просто формальность. Плата, изготовленная по проверенным нормативам и прошедшая полный цикл контрольных операций, с высокой вероятностью отработает заявленный ресурс без отказов. Именно поэтому грамотно выстроенная система технического контроля на производстве — один из главных показателей зрелости предприятия и его способности выпускать надёжную продукцию.
