Диагностика и восстановление старого электрощитка

Старый электрощит часто становится источником пожаров из-за деградации диэлектрика. Полноценная диагностика занимает около двух часов, а стоимость вызова мастера для аудита начинается от 2000 рублей. Износ изоляции в щитке: основные признаки и способы устранения требуют внимательного подхода к деталям. Своевременный осмотр спасает технику и жизни.

Особенности подготовки к работе

Сложность данных работ оценивается как высокая. Требуются базовые навыки электромонтажа и строгое соблюдение правил электробезопасности. Я всегда предупреждаю: работа с электричеством не прощает ошибок. Если вы не умеете пользоваться мультиметром или видите серьезные повреждения фазных шин, лучше вызвать профессионального электрика. Самостоятельный осмотр допустим, но ремонт серьезных повреждений — только для специалистов.

Материалы для восстановления

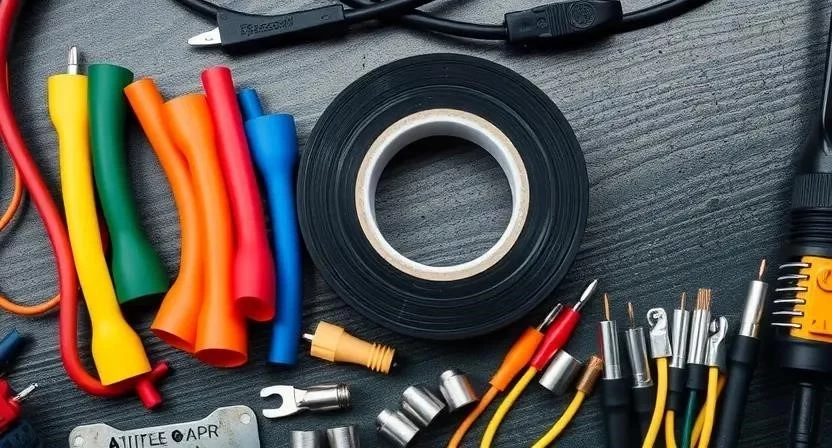

Для приведения щитка в порядок понадобятся качественные расходники. Я рекомендую покупать материалы в специализированных магазинах электротехники, избегая дешевых рыночных вариантов. ПВХ изоляция должна быть устойчива к перепадам температур.

Инструментарий для диагностики

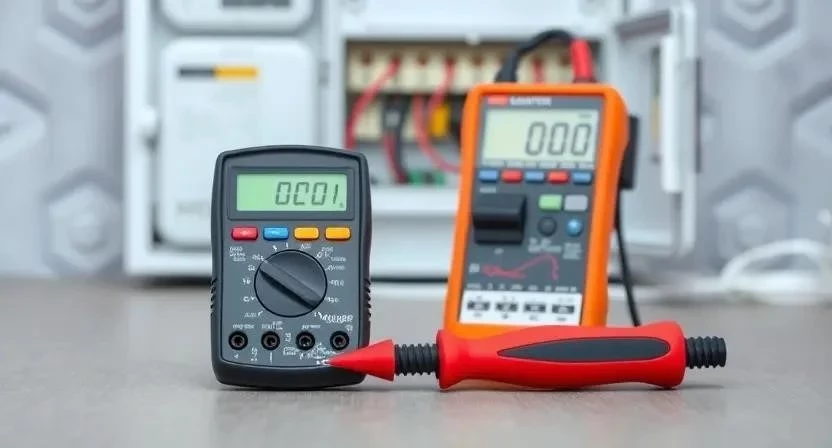

Правильный подбор инструментов упрощает поиск неисправностей. Без индикатора или мультиметра лезть в щиток опасно. Для глубокого анализа я использую тепловизор, который позволяет увидеть перегрев провода даже через слой изоляции.

Организация рабочего пространства

Свободный доступ к щитку — залог безопасности. Уберите все лишние вещи вокруг, чтобы не споткнуться. Освещение должно быть ярким и стабильным. Главное действие: полное отключение основного питания через вводной автомат. Я всегда перепроверяю отсутствие напряжения индикатором на каждом выводе, прежде чем коснуться проводов.

Первичный осмотр и очистка

Грязь и пыль в электрощите работают как теплоизолятор, провоцируя перегрев. Сначала аккуратно удалите пыль с помощью пылесоса или сухой кисти. Визуально осмотрите корпус на предмет трещин и надежность креплений. Если щиток висит криво или шатается, это может привести к перетиранию кабелей о край корпуса. Готовность к детальному осмотру подтверждается полной чистотой поверхностей и отсутствием посторонних предметов внутри.

Порядок проверки и устранения дефектов

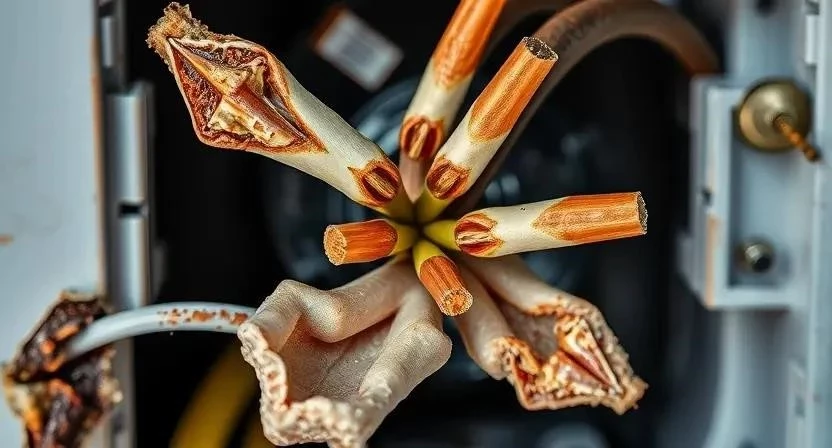

Процесс диагностики требует системности. Однажды я столкнулся с щитком, где изоляция превратилась в труху просто от старости и перегрева, хотя внешне всё выглядело нормально. Только тщательный обход всех точек помог избежать короткого замыкания.

1. Полное обесточивание сети (5 минут) — выключаем вводной автомат и проверяем отсутствие напряжения.
2. Визуальный осмотр (10 минут) — ищем трещины, изменение цвета ПВХ с белого/серого на желтый или коричневый.
3. Проверка на запах (2 минуты) — специфический аромат горелого пластика указывает на активный перегрев.
4. Температурный замер (15 минут) — осторожно ощупываем провода или используем тепловизор.
5. Ревизия контактов (20 минут) — проверяем затяжку всех винтов на автоматах и шинах.
6. Тестирование мультиметром (30 минут) — замер сопротивления изоляции.
7. Поиск окисления (15 минут) — ищем белый или зеленый налет на медных и алюминиевых жилах.
8. Поиск оплавлений (10 минут) — выявляем участки, где изоляция «поплыла» или слиплась.
9. Оценка клемм (10 минут) — проверяем, не деформированы ли зажимы.
10. Маркировка зон (5 минут) — помечаем проблемные участки малярным скотчем.
11. Очистка повреждений (15 минут) — удаляем обгоревшие части изоляции.
12. Восстановление (30-60 минут) — замена отрезка провода или установка термоусадки.
13. Финальный тест (10 минут) — проверка всех соединений на прочность.
14. Подача напряжения (5 минут) — плавное включение групп потребителей.

Технические нюансы и совместимость

Влажность в помещении напрямую влияет на скорость окисления контактов. В сырых подвалах изоляция разрушается быстрее. Особое внимание уделите соединению меди и алюминия — их нельзя скручивать напрямую, так как возникает гальваническая пара, которая греется и сжигает изоляцию. Для таких случаев использую только специальные клеммники или переходные гильзы.

• ПВХ изоляция — стандарт, служит 20-30 лет.
• Полиэтилен — более стойкий к влаге, но менее термостойкий.
• Силиконовая изоляция — выдерживает экстремальный нагрев.
• Медный провод — высокая проводимость, меньший нагрев.
• Алюминиевый кабель — склонен к текучести и окислению.
• Температура эксплуатации — обычно до +70°C для стандартных кабелей.
• Влажность — при превышении 60% ускоряется коррозия.
• Диэлектрическая проницаемость — определяет качество защиты от пробоя.

Типичные ошибки новичков

Многие пытаются сэкономить время, работая под напряжением. Это смертельно опасно. Еще один случай из моей практики: клиент обмотал перегретый провод дешевой изолентой, которая расплавилась через неделю, вызвав искрение. Я настоял на полной замене участка кабеля.

1. Работа под напряжением — риск поражения током и короткого замыкания.
2. Использование тонкой или некачественной изоленты — она сохнет и отклеивается.
3. Перетяжка винтов — слишком сильный зажим может срезать резьбу или пережать жилу.
4. Игнорирование микротрещин — через них проникает влага, вызывая коррозию.
5. Смешивание алюминия и меди без переходника — гарантированный перегрев контакта.

Финансовый расчет работ

Своевременный аудит обходится дешевле, чем замена сгоревшего щитка и ремонт после пожара. Я рассчитал примерную стоимость для стандартного квартирного щитка на 8-12 модулей.

Правила эксплуатации после ремонта

Чтобы изоляция не изнашивалась преждевременно, соблюдайте регламент проверок. Современные материалы служат долго, но перегрузка сети убивает любой диэлектрик. Я рекомендую проводить ревизию раз в год, желательно перед началом зимнего сезона, когда нагрузка на сеть растет из-за обогревателей.

• Проверка затяжки винтов каждые 12 месяцев.
• Очистка корпуса от пыли раз в полгода.
• Контроль температуры автоматов при пиковых нагрузках.
• Замена старых алюминиевых скруток на клеммники.
• Слежение за отсутствием посторонних запахов.
• Обновление маркировки групп проводов.
• Проверка работы УЗО и дифавтоматов кнопкой «Тест».

Современные альтернативы

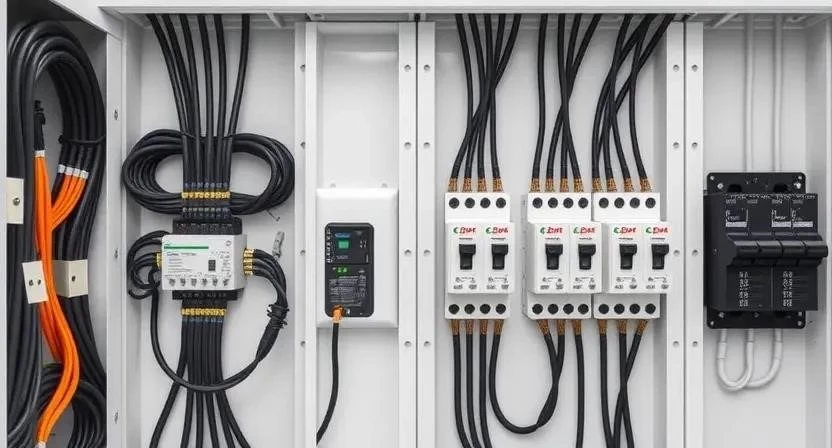

Если щиток старый, проще заменить его целиком на современный модульный вариант. Это надежнее и безопаснее. Я часто предлагаю клиентам установку систем мониторинга температуры — это небольшие датчики, которые подают сигнал при перегреве конкретной линии. Также рекомендую использовать бесспламные соединители (WAGO) вместо скруток, чтобы исключить человеческий фактор при монтаже.
