Электромонтаж в деревянном срубе

Деревянный сруб считается одним из самых пожароопасных типов построек из-за высокой горючести древесины. Ошибка в монтаже электрики здесь может привести к катастрофе, поэтому работа требует строгого соблюдения норм ПУЭ. В среднем, качественный монтаж в доме площадью 100 м² занимает от 10 до 20 дней, а стоимость материалов может варьироваться от 40 до 120 тысяч рублей в зависимости от выбранного типа проводки. В этой статье я разберу, как безопасно развести сеть, выбрать кабель и избежать типичных промахов новичков.

Особенности подготовки к электромонтажу в срубе

Прежде чем брать в руки инструмент, нужно осознать: монтировать кабель прямо на дерево или зашивать его в горючие материалы категорически запрещено. Правила устройства электроустановок (ПУЭ) требуют использования негорючих оболочек при прокладке по горючим основаниям. Я всегда напоминаю заказчикам, что дерево — материал «живой». Сруб дает усадку в течение первых нескольких лет, и если жестко закрепить проводку, ее может просто перерезать или вырвать из коробок.

Подбор необходимых материалов

Для деревянного дома подходит только кабель с индексом «нг-LS» (не поддерживающий горение, с низким дымовыделением). Оптимальный выбор — ВВГнг-LS. Кабель NYM также допустим, но он более мягкий и требует обязательной защиты трубами. Для защиты линий использую стальные трубы или медные трубки, так как пластик при коротком замыкании плавится и способствует распространению огня.

• Кабель ВВГнг-LS 3х2.5 (для розеток) — 100-200 м
• Кабель ВВГнг-LS 3х1.5 (для освещения) — 100-150 м
• Стальная труба электротехническая (диаметр 16-20 мм) — 30-50 м
• Подрозетники негорючие (керамические или из спецпластика) — 15-25 шт.
• Автоматические выключатели (ABB или Schneider Electric) — 8-12 шт.
• УЗО или дифавтоматы — 2-4 шт.
• Распределительный щит на DIN-рейку — 1 шт.
• Металлические распределительные коробки — 5-10 шт.

Инструментарий для работы

Для качественного монтажа в бревнах обычного набора «отвертка-пассатижи» не хватит. Понадобится специализированный инструмент, чтобы не испортить дерево и обеспечить плотную посадку элементов.

• Штроборез с пылесосом (для аккуратных каналов в дереве)
• Дрель с коронками по дереву (диаметры 20, 25, 68 мм)
• Мультиметр (для прозвонки линий и замера напряжения)
• Стриппер (для быстрой зачистки изоляции жил)
• Протяжка для кабеля (стальная или нейлоновая)
• Строительный уровень и разметчик
• Набор отверток с диэлектрическими ручками

Организация пространства в помещении

Я начинаю с полной очистки комнат. Мебель убираю в центр или в соседние помещения, чтобы иметь свободный доступ к стенам. Стены из бревна очень чувствительны к пыли и грязи, поэтому застилаю пол плотной пленкой. Для работы инструмента организую временный электрощиток с одним автоматом, чтобы не зависеть от одной розетки в другом конце дома.

Подготовка поверхности и разметка

Разметка — самый ответственный этап. Я всегда рисую схему на бумаге, а затем переношу ее на стены. Определяю места для розеток, исходя из планировки мебели: под телевизор, кровать, рабочий стол. Важно оставить запас по высоте 10-15 см от пола. После разметки сверлю технологические отверстия в бревнах под проход кабеля. Использую сверла с длинным шнеком, чтобы пройти сквозь толстое бревно без увода оси.

Пошаговый процесс монтажа электропроводки

Работа выполняется строго по технологии. В деревянном доме нельзя торопиться, особенно на этапе коммутации.

1. Разработка схемы (4-6 часов). Рисую все линии, считаю нагрузку на каждую группу.
2. Ввод кабеля в дом (2 часа). Силовой кабель завожу через стальную гильзу, чтобы дерево не перетерло изоляцию.

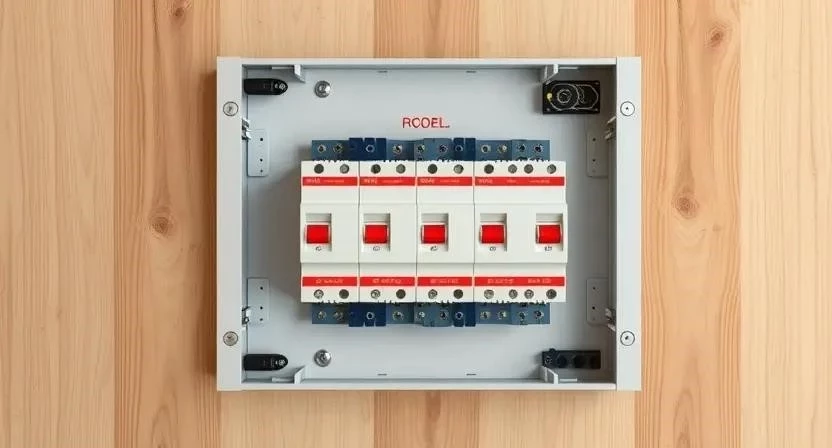

3. Монтаж щита (4 часа). Устанавливаю щиток на негорючем основании, монтирую DIN-рейку и автоматы.

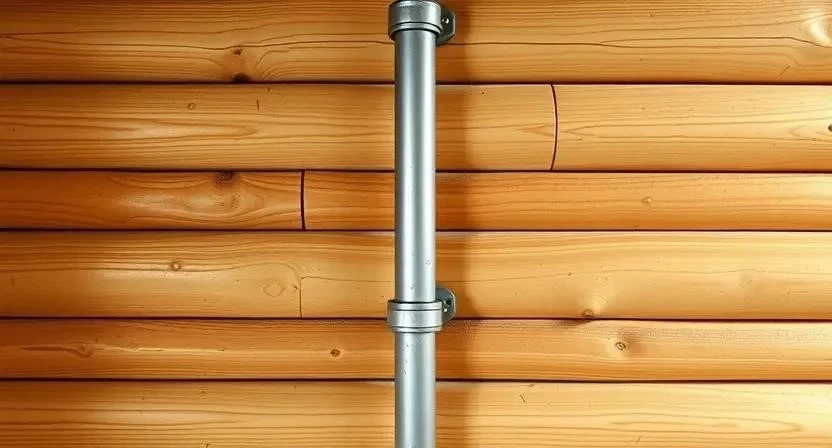

4. Установка труб (1-2 дня). Креплю стальные трубы к бревнам. Использую скользящие хомуты, чтобы при усадке дома трубы не выгнуло дугой.
5. Протяжка кабеля (1 день). С помощью протяжки затягиваю ВВГнг-LS в трубы. Не тяну слишком сильно, чтобы не повредить жилы.
6. Установка коробок (4-6 часов). Монтирую металлические распределительные коробки в верхних точках стен.
7. Подготовка посадочных мест (1 день). Сверлю отверстия под подрозетники коронками по дереву.
8. Монтаж подрозетников (4 часа). Вставляю негорючие подрозетники, фиксирую их без избыточного давления.
9. Установка розеток и выключателей (1 день). Подключаю механизмы, проверяя плотность зажима контактов.
10. Коммутация в коробках (1 день). Соединяю жилы с помощью клемм WAGO или пайкой с термоусадкой. Скрутки в дереве — это путь к пожару.
11. Организация заземления (1 день). Забиваю контур заземления из стальных уголков, соединяю с главной шиной в щитке.
12. Тестирование (3-5 часов). Подключаю УЗО, провожу прозвонку каждой линии мультиметром и запускаю систему под нагрузкой.

Один раз я столкнулся с тем, что заказчик решил сэкономить и использовать пластиковые клипсы вместо труб. Через год дом дал усадку, и кабель в одном месте натянулся настолько, что изоляция начала трескаться. Пришлось все переделывать. Поэтому я всегда настаиваю на стальных трубах и скользящих креплениях.

Технологические нюансы и секреты мастера

При работе в срубе важно учитывать влажность древесины. Если дерево свежее, оно будет сильно «гулять». Я использую специальные скользящие крепления, которые позволяют кабелю немного смещаться вдоль оси трубы. Проходы через стены обязательно герметизирую негорючим противопожарным герметиком, чтобы исключить сквозняки и попадание грызунов внутрь каналов.

Типичные ошибки при самостоятельном монтаже

Новички часто пытаются упростить процесс, что в деревянном доме недопустимо. Вот список того, что делать категорически нельзя:

1. Использование пластиковой гофры внутри стен (она горит и выделяет токсичный дым).
2. Отказ от заземления (в деревянном доме это критически опасно).
3. Подбор кабеля «на глаз» (например, 1.5 мм² на мощный электрочайник).
4. Использование скруток без пайки или зажимов (со временем контакт ослабевает, начинается нагрев).
5. Монтаж розеток вплотную к деревянной обшивке без негорючего подрозетника.

Помню случай, когда сосед решил сэкономить и поставил обычные пластиковые коробки. При небольшом замыкании коробка расплавилась, и искра попала на сухую сосну. Хорошо, что сработал автомат, иначе дом сгорел бы за 15 минут.

Расчет стоимости и экономия

Стоимость работ зависит от того, делаете вы всё сами или нанимаете бригаду. При самостоятельном монтаже вы экономите на работе, но тратите много времени и рискуете качеством.

Эксплуатация и уход за сетью

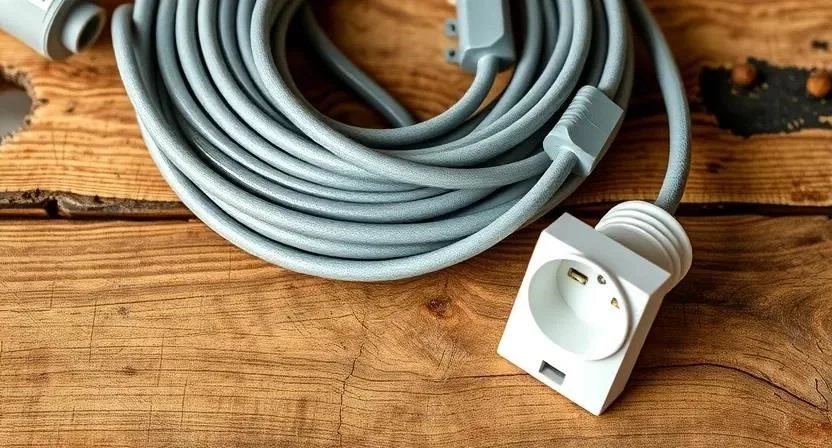

После завершения работ не стоит забывать о проверках. Через месяц активной эксплуатации я рекомендую подтянуть все винтовые контакты в распределительном щитке — из-за температурных колебаний и усадки они могут ослабнуть. Раз в год проверяйте состояние изоляции в доступных местах. Помните, что использование мощных электроприборов (обогревателей, электродуховок) через дешевые удлинители в деревянном доме запрещено.

Сравнение вариантов прокладки кабеля

Существует три основных способа разводки электрики в бревнах. Выбор зависит от бюджета и эстетических предпочтений.

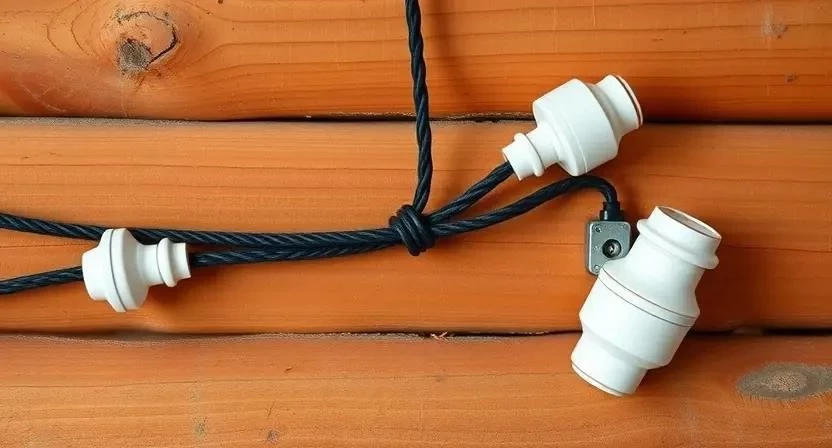

Если вы хотите сохранить дух старины, выбирайте ретро-проводку на керамических изоляторах. Я монтировал такую в одном проекте: выглядит потрясающе, а с точки зрения безопасности это один из лучших вариантов, так как провод полностью открыт и не перегревается.

Ответы на частые вопросы (FAQ)

Можно ли использовать гофру в бревенчатом доме?
Только открыто. Внутри стен или под полом гофра запрещена ПУЭ, так как она горюча.

Какой кабель лучше: ВВГ или NYM?
Для сруба лучше ВВГнг-LS. Он более устойчив к внешним воздействиям и имеет соответствующие сертификаты пожарной безопасности.

Нужно ли прятать провода в металлические трубы?
Да, если проводка скрытая. Это единственный способ обеспечить пожарную безопасность в дереве.

Как защитить проводку от грызунов?
Использование стальных труб полностью решает эту проблему. Мыши не могут прогрызть металл.

Можно ли ставить розетки прямо на бревно?
Только через негорючий подрозетник. Прямой контакт пластика розетки с деревом при перегреве опасен.

Зачем нужно УЗО в деревянном доме?
УЗО мгновенно отключит питание при утечке тока, что предотвратит удар током человека и возгорание из-за микрозамыканий.

Как влияет усадка дома на скрытую проводку?
Бревна оседают, сжимая всё, что находится внутри. Без скользящих креплений кабель может натянуться и порваться, а подрозетники — перекоситься.

Меры безопасности при работе

Электрика не прощает ошибок. Всегда используйте диэлектрические перчатки и защитные очки при сверлении. Работайте с инструментом только при наличии заземления. Если используете химические герметики, обеспечьте сквозное проветривание помещений. Никогда не работайте под напряжением — сначала полностью обесточьте линию и проверьте отсутствие тока мультиметром.
