Электромонтаж в каркасном доме: правила и особенности

Каркасный дом состоит из горючих материалов, поэтому любая искра в стене может привести к пожару. Ошибка в монтаже обходится дорого — переделка проводки после зашивки стен стоит в два раза больше первоначальных работ. Обычно электромонтаж занимает от 7 до 14 дней. Правильная электрика в каркасном доме: правила ПУЭ, скрытый и открытый монтаж позволяют избежать трагедий и обеспечить комфорт. Безопасность здесь стоит на первом месте.

Подготовительный этап и теория

Прежде чем брать в руки инструмент, нужно осознать уровень ответственности. Проектирование обязательно, так как хаотичная прокладка кабеля приведет к перегрузкам. Соблюдение ПУЭ — это не формальность, а гарантия того, что дом не сгорит. Сложность работ заключается в ограниченном пространстве между стойками. Я рекомендую начинать с детального плана, где отмечены все потребители энергии. Без этого легко забыть розетку для пылесоса или выключатель в коридоре.

Перечень необходимых материалов

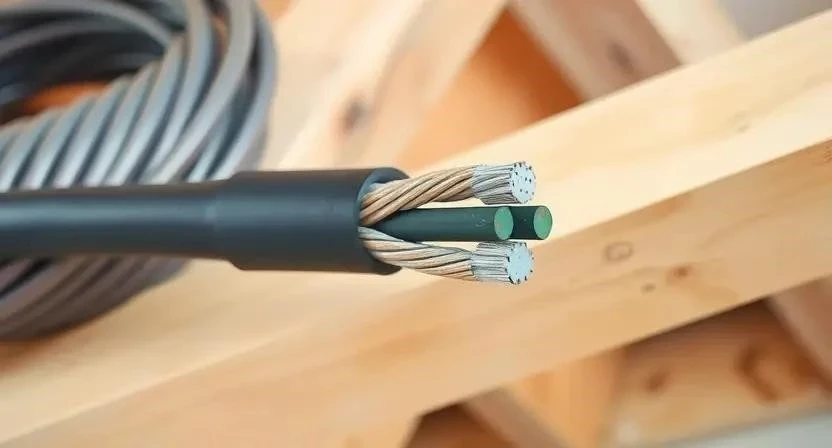

Выбор материалов определяет долговечность системы. В деревянном доме недопустимо использовать дешевые кабели без маркировки «нг» (негорючий). Я всегда использую ВВГнг-LS, так как он не поддерживает горение и имеет низкое дымовыделение.

• Кабель ВВГнг-LS 3×2.5 для розеточных групп
• Кабель ВВГнг-LS 3×1.5 для освещения
• Металлические трубы (стальные) для защиты в горючих зонах
• Подрозетники специальные для пустотелых стен (с зажимами)
• Распределительный щит с DIN-рейкой
• Автоматические выключатели (автоматы)
• Устройства защитного отключения (УЗО) или диф-автоматы
• Негорючая гофра (только для определенных зон)
• Клеммники WAGO или винтовые зажимы
• Металлорукав в гибких соединениях

Расход материалов зависит от площади и количества точек. Для дома 100 м2 примерный расчет выглядит так:

Инструментарий для работы

Качественный инструмент ускоряет процесс и исключает брак. Я заметил, что использование дешевых стрипперов часто приводит к повреждению жилы кабеля, что опасно при эксплуатации.

• Дрель с коронками по дереву (для подрозетников)
• Стриппер для снятия изоляции
• Мультиметр или тестер напряжения
• Обжимной инструмент (кримпер)
• Строительный уровень и рулетка
• Набор отверток с диэлектрическими ручками
• Шуруповерт с набором бит
• Канцелярский нож с выдвижным лезвием

Организация пространства

Доступ к каркасу должен быть открытым. Нельзя начинать монтаж после укладки утеплителя или зашивки гипсокартоном. Я всегда проверяю, чтобы все стойки были доступны для сверления. Размечаю места розеток и выключателей прямо на стойках, используя строительный карандаш. Это позволяет точно зафиксировать точки питания до того, как внутренности стен окажутся скрыты.

Работа с основанием

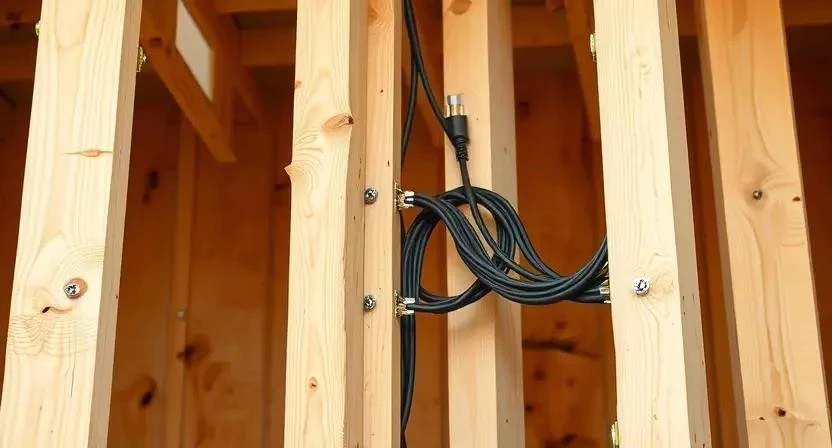

Трассировка путей прокладки требует точности. Сверлю отверстия в стойках строго по центру, чтобы не ослабить конструкцию дома. В местах прохода кабеля дерево обрабатываю антипиренами. Это создает дополнительный барьер для огня. Если стена будет кривой, подрозетники встанут неплотно, и закрепить их будет сложно. Поэтому выравниваю плоскость зашивки заранее.

Технология монтажа по этапам

Процесс требует системности. Я однажды попробовал сэкономить время и прокладывать кабели без проекта, в итоге потратил лишние 50 метров провода на одну только кухню. Теперь работаю строго по шагам.

1. Ввод кабеля в дом (4 часа). Прокладка магистрального кабеля от столба в щиток через гильзу.
2. Разметка точек (6 часов). Определение всех розеток, выключателей и светильников.
3. Сверление стоек (8 часов). Создание отверстий для прохода кабелей в каркасе.
4. Монтаж труб (10 часов). Установка стальных труб в местах, где кабель проходит через горючие элементы.
5. Протяжка кабеля (12 часов). Растяжка линий от щитка до конечных точек.
6. Установка подрозетников (8 часов). Фиксация коробок в стойках каркаса.
7. Сборка распределительных коробок (10 часов). Соединение линий с помощью клеммников.
8. Подключение выключателей (6 часов). Монтаж механизмов управления светом.

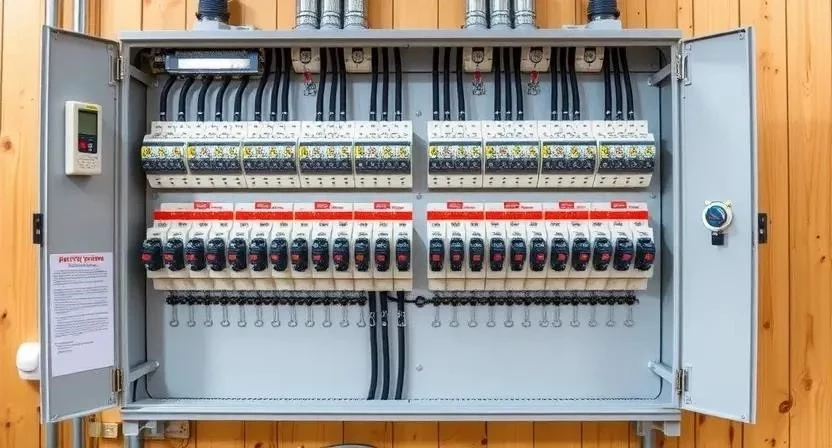

9. Сборка электрощита (8 часов). Установка автоматов, УЗО и шин заземления.
10. Организация заземления (6 часов). Монтаж контура заземления вокруг дома.
11. Проверка изоляции (4 часа). Тестирование линий мультиметром на отсутствие короткого замыкания.
12. Тест под нагрузкой (4 часа). Поэтапное включение приборов и замер напряжения.

При работе с металлорукавом обязательно использую пластиковые втулки на концах. Однажды я забыл об этом, и острый край металла перетер изоляцию кабеля при протяжке. Пришлось менять всю линию, что заняло лишний день работы.

Технические тонкости и нормы

ПУЭ 7.1.38 четко говорит: скрытая проводка в горючих материалах должна быть в трубах. Пластиковая гофра в каркаснике допустима только в определенных случаях, но металл надежнее. Проход через пароизоляцию делаю максимально герметичным. Использую специальные проходки или качественные герметики, чтобы влага из помещения не попала в утеплитель, иначе появится плесень.

Типичные промахи новичков

Ошибки в электрике часто проявляются не сразу, а через год-два эксплуатации. Я видел случай, когда в каркасном доме использовали скрутки вместо клемм. Со временем контакт окислился, начал греться, и дерево вокруг почернело.

1. Использование пластиковой гофры в скрытых полостях стен.
2. Отказ от заземления из-за «экономии» на контуре.
3. Выбор слишком тонкого сечения кабеля для мощных приборов.
4. Применение скруток проводов вместо сертифицированных клемм.
5. Отсутствие УЗО на «мокрых» линиях (ванная, кухня).
6. Прокладка кабеля вплотную к трубам отопления.

Финансовая сторона вопроса

Стоимость зависит от того, кто делает работу. Самостоятельный монтаж экономит деньги, но требует знаний. Профессиональный мастер берет плату за точку или за квадратный метр.

Для правильного подбора кабеля использую следующую таблицу:

Эксплуатация и обслуживание

После сдачи работ система требует внимания. Раз в полгода подтягиваю контакты в щитке, так как от вибраций и перепадов температур винты могут ослабнуть. Проверяю работу УЗО кнопкой «Тест» ежемесячно. Мощные приборы, вроде обогревателей, включаю только в розетки с сечением 2.5 мм2. Это предотвращает перегрев линий.

Другие способы прокладки

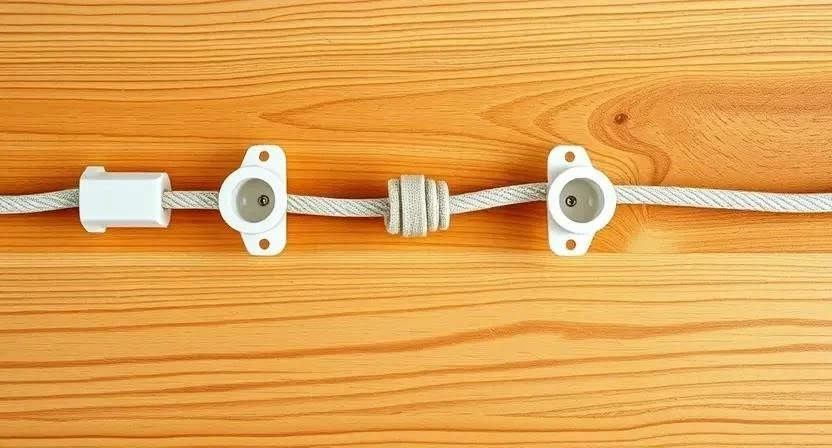

Если скрытый монтаж не подходит, есть ретро-проводка на керамических изоляторах. Это выглядит стильно, подчеркивает уют дерева, но стоит значительно дороже из-за стоимости материалов. Кабель-каналы — вариант для быстрого ремонта или добавления новых розеток, но они портят интерьер и менее пожаробезопасны в деревянном доме.

Безопасность при работах

Работа с электричеством не прощает халатности. Обязательно использую диэлектрические перчатки и защитные очки при сверлении. При работе с химией (антипиренами) обеспечиваю сквозное проветривание помещения. Никогда не работаю под напряжением — сначала полностью обесточиваю вводной автомат. Если работаю на высоте, использую устойчивую лестницу-стремянку, зафиксированную помощником.

Ответы на частые вопросы

Можно ли использовать металлорукав вместо труб?
Да, но только в местах поворотов или там, где нужна гибкость. Основные магистрали лучше вести в жестких трубах.

Зачем нужны металлические трубы в каркаснике?
Они защищают кабель от механических повреждений и, главное, препятствуют распространению огня при коротком замыкании.

Какой автомат ставить на розетки?
Стандартно ставится автомат на 16 Ампер для кабеля сечением 2.5 мм2.

Нужно ли заземление, если дом на сваях?
Обязательно. Заземляющий контур создается независимо от типа фундамента.

Что лучше: УЗО или диф-автомат?
Диф-автомат удобнее, так как совмещает две функции, но УЗО дешевле при защите группы линий.

Можно ли прокладывать провод прямо по дереву?
Только если это открытая проводка с соответствующей изоляцией, в скрытых полостях — только в трубах/гофре.

Как рассчитать количество кабеля?
Считаю длину трассы по проекту и добавляю 15% на запасы в подрозетниках и коробках.

Нужна ли пароизоляция вокруг кабеля?
Да, места прохода кабеля через пленку должны быть герметизированы специальными манжетами или скотчем.

Какой кабель самый безопасный?
ВВГнг-LS — оптимальный вариант по соотношению цена, качество и пожаробезопасность.

Можно ли менять схему электрики после зашивки стен?
Можно, но только через открытую прокладку или замену кабеля через существующие отверстия, что очень сложно.
