Внезапное отключение электричества в одной комнате часто указывает на серьезную проблему в стенах. Поиск короткого замыкания в скрытой проводке — задача трудоемкая, требующая от 3 до 8 часов работы. Стоимость вызова специалиста для диагностики сейчас начинается от 3000 рублей. Чтобы понять, как найти короткое замыкание в скрытой проводке самостоятельно, нужно иметь базовое представление об электротехнике и набор инструментов. Правильный подход сэкономит деньги и сохранит отделку стен.
Подготовительные знания и оценка рисков
Я всегда предупреждаю: работа с электрикой не прощает ошибок. Для старта достаточно уметь пользоваться мультиметром и знать, где находится электрощит. В среднем диагностика занимает полдня. Главное — безопасность. Если вы видите оплавленную изоляцию в щитке или чувствуете запах гари из стены, немедленно вызывайте мастера. С такими вещами шутить нельзя, риск пожара слишком велик.
Материалы для восстановления цепи

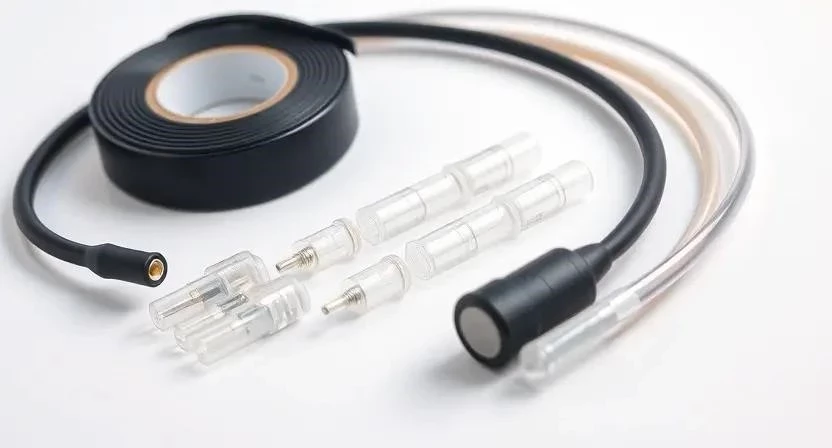

Когда место повреждения найдено, потребуется комплект для ремонта. Я обычно беру всё с запасом, чтобы не бегать в магазин дважды в разгар процесса.
- Термоусадочная трубка разного диаметра
- Изолента ПВХ (высокого качества)
- Соединители WAGO (на 2, 3 и 5 контактов)

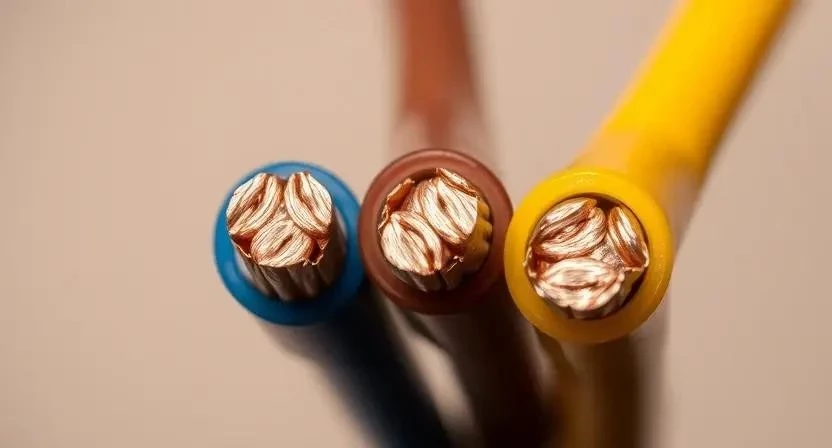

- Кабель ВВГнг 3х2.5 (отрезки для замены)
- Кабель ВВГнг 3х1.5 (для освещения)
- Пластиковые стяжки для кабеля
- Спиртовой раствор для обезжиривания
- Мелкая наждачная бумага
Расход материалов зависит от длины поврежденного участка, но обычно хватает одного стандартного набора соединителей и пары метров кабеля.
| Материал | Количество | Расход на узел | Цена за ед. | |
|---|---|---|---|---|
| Изолента ПВХ | 1 шт. | 2-3 метра | 150 руб. | 150 руб. |
| Клеммы WAGO | 1 упаковка | 2-4 шт. | 400 руб. | 400 руб. |
| Кабель ВВГнг | 5 метров | по факту | 80 руб/м | 400 руб. |
| Термоусадка | 1 набор | 5-10 см | 300 руб. | 300 руб. |
| Стяжки | 1 пачка | 3-5 шт. | 100 руб. | 100 руб. |
Инструментарий электрика
Без правильного инструмента вы будете просто гадать, где проблема. Я предпочитаю проверенные бренды, но для разового ремонта часть техники можно взять в аренду.

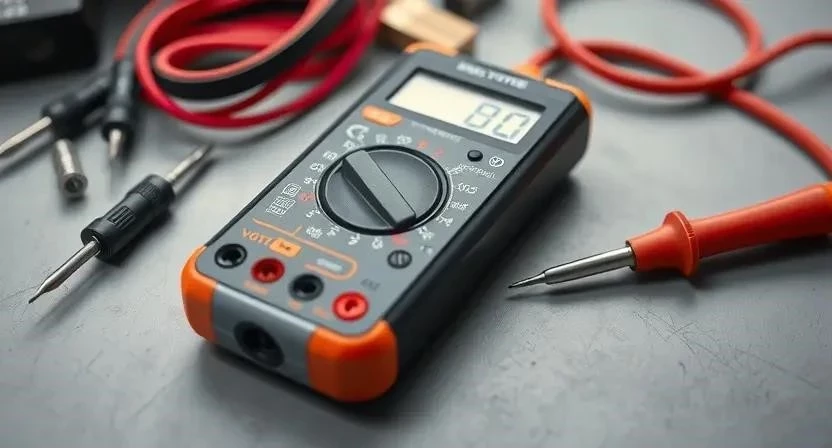

- Цифровой мультиметр — для прозвонки цепей
- Мегомметр — для проверки сопротивления изоляции
- Индикаторная отвертка — проверка наличия фазы
- Светодиодный фонарь — освещение в щитке и коробках
- Набор отверток (крестовые и плоские)
- Бокорезы (кусачки) — обрезка жил
- Стриппер — быстрая зачистка изоляции
- Тестер напряжения (бесконтактный)
| Инструмент | Назначение | Обязательно/Желательно | Цена (средняя) |
|---|---|---|---|
| Мультиметр | Поиск замыкания, замер напряжения | Обязательно | 1500 руб. |
| Мегомметр | Поиск микротрещин в изоляции | Желательно | 5000 руб. |
| Индикаторная отвертка | Безопасная проверка тока | Обязательно | 200 руб. |
| Стриппер | Чистая зачистка провода | Желательно | 800 руб. |
| Фонарь | Работа в темных нишах | Обязательно | 500 руб. |
Организация рабочего пространства
Сначала расчищаю рабочее пространство. Отодвигаю диваны и шкафы от розеток и распределительных коробок. Полы застилаю пленкой, чтобы строительная пыль при вскрытии стен не осела на коврах. Свободный доступ к электрощитку — обязательное условие, иначе будете постоянно бегать через всю квартиру.
Подготовка системы к диагностике
Безопасность превыше всего. Выключаю вводной автомат в щитке. Обязательно проверяю отсутствие напряжения индикаторной отверткой в каждой розетке. Вынимаю все вилки из сети — чайники, лампы, зарядки. Если оставить хоть один прибор, он может исказить показания мультиметра. Затем проверяю, где находятся крышки распределительных коробок, чтобы не искать их в разгаре процесса. Это исключает ложные срабатывания при прозвонке.
Технология поиска замыкания по шагам
Теперь переходим к самой сути. Я действую по проверенному алгоритму, который позволяет сузить зону поиска от всей квартиры до одного конкретного сантиметра кабеля.

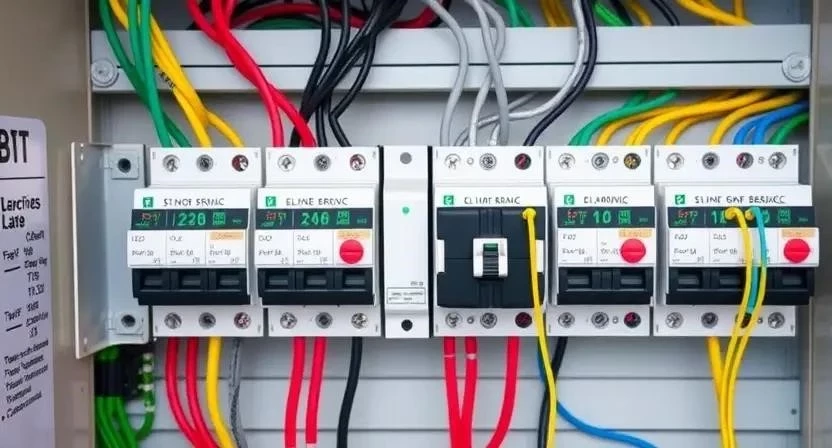

- Проверка автоматов в щитке (10 мин). Смотрю, какой именно модуль выбило.
- Отключение всех потребителей (15 мин). Вынимаю всё из розеток, выключаю свет.
- Прозвонка цепи мультиметром (30 мин). Перевожу прибор в режим «пищалки» и замеряю сопротивление между фазой и нулем.
- Работа с распределительными коробками (40 мин). Вскрываю коробки и размыкаю соединения.
- Изоляция сегментов (60 мин). Отсоединяю ветки проводки друг от друга, чтобы понять, в какой именно части квартиры замыкание.
- Использование мегомметра (30 мин). Подаю высокое напряжение для выявления утечки через поврежденную изоляцию.
- Локализация участка (60 мин). Определяю, между какими двумя коробками или розетками пропал сигнал.
- Вскрытие стены или потолка (90 мин). Аккуратно штроблю место, где, по расчетам, находится дефект.
- Устранение дефекта (30 мин). Вырезаю поврежденный кусок кабеля.
- Монтаж нового участка (60 мин). Соединяю провода через WAGO или пайку с термоусадкой.
- Финальная проверка (20 мин). Снова прозваниваю цепь перед закрытием стены.
- Запуск системы (10 мин). Включаю автомат и проверяю работу приборов.
Однажды я потратил четыре часа на поиски, а оказалось, что мышь прогрызла кабель внутри стены за шкафом. Пришлось вскрывать кусок гипсокартона, но зато проблема была решена раз и навсегда.
| Этап | Время | Контрольная точка |
|---|---|---|
| Диагностика в щитке | 10-20 мин | Определен проблемный автомат |
| Размыкание цепей | 60-100 мин | Найден конкретный отрезок кабеля |
| Вскрытие стены | 90 мин | Обнаружено физическое повреждение |
| Ремонт и пайка | 60 мин | Цепь восстановлена, изоляция цела |
| Тестирование | 30 мин | Автомат не выбивает при нагрузке |
Технические нюансы и условия
Обращаю внимание на влажность. Если замыкание случилось из-за протечки от соседей, стены должны полностью высохнуть. Я обычно жду 2-3 дня перед запуском тока, иначе влага может вызвать новое короткое замыкание. Важно использовать кабель того же сечения и типа (например, ВВГнг), чтобы не создавать слабых мест в цепи. При замене участка следите, чтобы жилы были зачищены ровно, без зазубрин, иначе изоляция может протереться со временем.
Ошибки начинающих
Новички часто совершают одни и те же проколы. Самая опасная ошибка — попытка «прозвонить» сеть под напряжением. Это гарантированный способ сжечь дорогой мультиметр или получить удар током. Также часто забывают переключить прибор в правильный режим, пытаясь измерить сопротивление в диапазоне вольт. Еще один прокол — слишком глубокое сверление стены, когда задеваешь соседние жилы, создавая новое замыкание там, где его не было.
Экономика ремонта
Давайте посчитаем, сколько стоит этот квест. Я однажды сэкономил 5000 рублей, найдя ослабленный контакт в коробке самостоятельно, хотя потратил 2000 на новый тестер.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Инструменты | 2500 руб. | 0 руб. | -2500 руб. |
| Материалы | 1000 руб. | 1000 руб. | 0 руб. |
| Работа по поиску | 0 руб. | 4000 руб. | 4000 руб. |
| Ремонт участка | 0 руб. | 2000 руб. | 2000 руб. |
| 3500 руб. | 7000 руб. | 3500 руб. |
Эксплуатация после восстановления
После ремонта проверяю каждое соединение на механическую прочность. Хорошая скрутка с пайкой или качественные клеммы WAGO служат десятилетиями. Чтобы проблема не вернулась, не перегружайте линию мощными приборами через дешевые тройники. Рекомендую раз в год проверять затяжку контактов в щитке, так как от вибраций и перепадов температур винты могут ослабнуть.
Альтернативные методы решения
Если проводка старая (алюминий), искать одну точку бессмысленно — она сыплется везде. В таком случае я советую полную замену ветки. Можно использовать профессиональные трассоискатели, которые точно показывают место обрыва без вскрытия всех стен. Еще вариант — проложить новую линию в открытой гофре, если дизайн помещения позволяет такой вариант отделки.
Ответы на частые вопросы
- Можно ли найти замыкание без приборов? Нет, это будет гадание на кофейной гуще с риском сжечь дом.
- Почему автомат выбивает мгновенно? Это признак «жесткого» замыкания фазы на ноль или землю.
- Как понять, что замыкание в розетке, а не в кабеле? Отключите розетку от линии в коробке; если автомат перестал выбивать — проблема в розетке.
- Что делать, если нет мегомметра? Используйте мультиметр в режиме измерения сопротивления (Ом), но помните, что он не видит микротрещины.
- Поможет ли замена автомата на более мощный? Категорически нет! Это приведет к пожару, так как кабель начнет плавиться.
- Нужно ли менять весь кабель при одном замыкании? Если повреждение локальное (например, гвоздь в стене), достаточно заменить кусок.
- Безопасно ли использовать изоленту? Для временного решения — да, для постоянного в стене лучше термоусадка или клеммы.
Помню случай, когда «короткое» оказалось просто перегоревшим патроном в люстре. Пять минут проверки сэкономили клиенту разбор всего потолка. Всегда начинайте с самого простого.
