Сборка электрощита для деревянного дома

Монтаж электрики в срубе или каркасном коттедже требует особого подхода из-за высокой горючести стен. Сборка электрощита обычно занимает от 6 до 12 часов работы. Стоимость комплектующих для среднего дома начинается от 15 000 рублей. Правильный распределительный щиток для деревянного дома исключает риск возгорания и обеспечивает стабильное питание всех бытовых приборов. Это главный фундамент безопасности всего жилища.

Подготовка к работе с электрикой

Сборка щитка — задача повышенной сложности. Тут не получится работать «на глаз». Потребуются базовые знания электротехники и умение пользоваться измерительным инструментом. Я всегда рекомендую выполнять эти работы до чистовой отделки стен. Главное правило: полное обесточивание ввода. Ошибка в подключении может привести к короткому замыканию или тяжелому удару током. Соблюдайте технику безопасности, используйте диэлектрические коврики и проверенный инструмент.

Выбор распределительного щитка для деревянного дома

При выборе корпуса определяляйтесь между пластиком и металлом. Для деревянных построек чаще берут негорючий пластик с высокой степенью защиты. Индекс IP40 подходит для сухих комнат, а IP54 незаменим для влажных зон или неотапливаемых веранд. Количество модулей выбирайте с запасом в 20-30%. Это позволит позже добавить новый автомат без замены всего бокса. По брендам я доверяю проверенным маркам, которые не плавятся при длительной нагрузке. Крепите корпус строго к негорючему основанию, чтобы исключить контакт пластика с деревом.

Необходимые компоненты для щитка

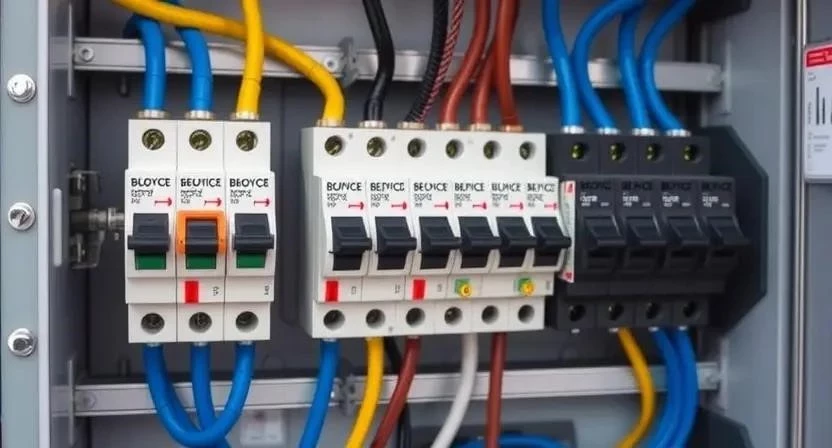

Внутри должны быть вводной автомат, УЗО, дифавтоматы и реле напряжения. Последнее спасает технику от скачков в сети, что часто случается в поселках. Для внутренней разводки использую медный провод ПВ-3 (ПуГВ) с обжимными наконечниками. Расход провода зависит от количества групп, обычно уходит 10-20 метров разного сечения.

• Вводной автоматический выключатель — защита всей сети.
• УЗО (устройство защитного отключения) — защита людей от удара током.
• Дифавтоматы — совмещенная защита от перегрузки и утечки тока.
• Реле напряжения — защита от скачков 220В.
• Нулевая шина (N) — для распределения нейтрали.
• Шина заземления (PE) — для безопасности.
• Счетчик электроэнергии — учет потребления.
• Клеммные колодки — для удобного соединения.

Таблица 1. Основные компоненты и примерные цены

Необходимые инструменты

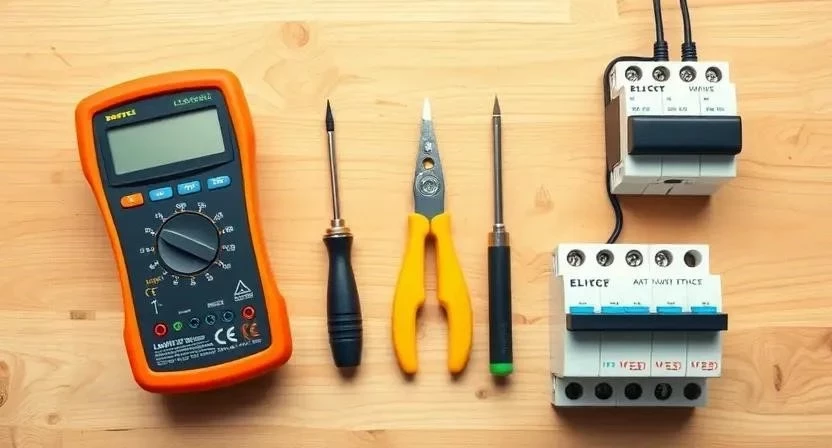

Без нормального инструмента работа превратится в мучение. Я не советую экономить на стриппере, так как обычным ножом легко повредить жилу провода. Инструмент можно купить или взять в аренду в строительном магазине.

• Отвертки с диэлектрическими ручками (шлиц и крест).
• Стриппер для зачистки изоляции.
• Обжимные клещи (кримпер) для наконечников.
• Мультиметр для проверки цепей.
• Индикаторная отвертка.
• Пассатижи или перекусыватели.
• Строительный уровень.
• Канцелярский нож.

Обязательно используйте защитные очки при обрезке проводов. Работайте в перчатках, чтобы избежать мелких порезов.

Подготовка места для установки щитка

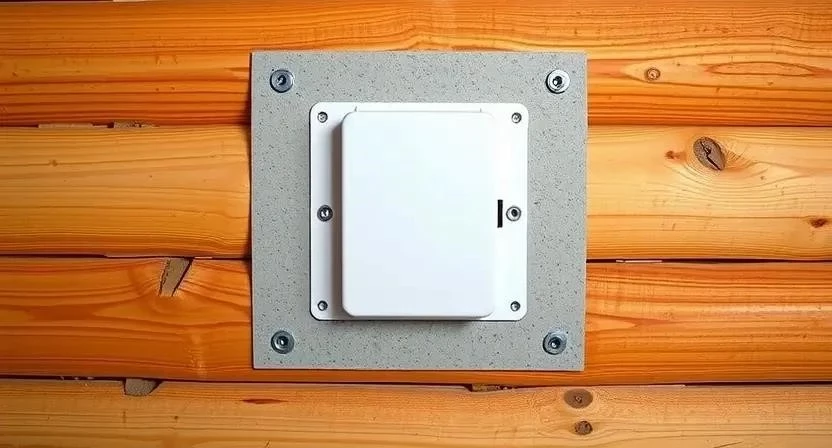

Место выбираю в доступном месте, подальше от труб с водой и газовых коммуникаций. В деревянном доме обязательно ставлю щиток на лист асбеста или специальную негорючую подложку из ЦСП. Это создает необходимый противопожарный разрыв. Если щиток врезной, нишу делают с учетом зазоров. Это важно, чтобы дерево не сдавило корпус при естественной усадке дома. Защита от влаги обеспечивается герметизацией ввода кабеля.

Проектирование схемы электрощитка

Сначала считаю мощность всех приборов. Кухня, санузел и освещение — это разные группы. Для каждой группы подбираю номинал автомата: например, 16А для розеток и 10А для света. Составляю однолинейную схему, где четко видно, какой кабель куда идет. Элементы располагаю логично: вводной автомат слева, затем реле напряжения, УЗО и отходящие линии.

Таблица 2. Расчет нагрузки и выбор защиты

Пошаговая инструкция по установке распределительного щитка

Процесс требует аккуратности. Ошибки на этом этапе могут привести к перегреву контактов. Однажды я забыл обжать наконечник на нулевой шине — контакт искрил, и автомат начал греться. Теперь всегда проверяю затяжку каждого винта с усилием.

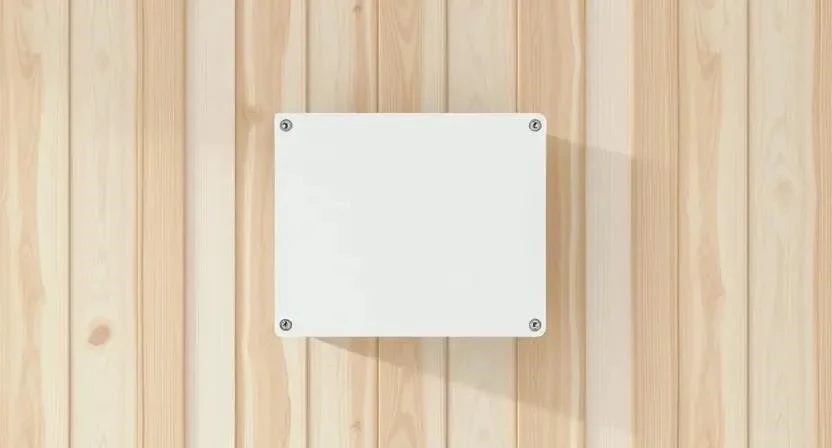

1. Монтаж корпуса (30 мин). Креплю бокс к негорючей подложке с помощью саморезов. Использую уровень, чтобы щиток не висел криво.
2. Заведение вводного кабеля (20 мин). Ввожу кабель через специальный сальник. Это защитит от попадания пыли и грызунов.
3. Установка шин (30 мин). Монтирую нулевую и заземляющую шины на DIN-рейку. Проверяю надежность их фиксации.
4. Монтаж модулей (40 мин). Защелкиваю вводной автомат, реле напряжения и УЗО. Оставляю зазоры для разводки проводов.
5. Внутренняя разводка (2 часа). Соединяю фазу от ввода к вводному автомату, затем к реле и УЗО. Использую наконечники НШВИ.
6. Подключение линий (1.5 часа). Подсоединяю кабели, идущие к комнатам, к соответствующим автоматам.
7. Проверка монтажа (30 мин). Прозваниваю цепи мультиметром. Убеждаюсь, что нет короткого замыкания между фазой и землей.
8. Тестирование и запуск (20 мин). Подаю напряжение. Проверяю работу УЗО кнопкой «Тест».
9. Маркировка (30 мин). Подписываю каждый автомат: «Кухня», «Свет 1 этаж» и так далее.

Важные нюансы и требования для деревянных домов

Противопожарная безопасность здесь на первом месте. В срубах использую только негорючие гофры или металлические трубы для проводки. Заземление делаю контуром из стальных уголков, вбитых в землю. Это критично для работы УЗО. Проводка должна строго соответствовать ПУЭ, чтобы избежать проблем со страховой компанией. Защита от грызунов обеспечивается использованием кабеля в броне или стальной трубе в местах ввода в дом.

Частые ошибки при монтаже электрощитка

Часто новички ставят слишком мощный автомат на тонкий провод. Это прямой путь к пожару, так как изоляция сгорит раньше, чем сработает защита. Другая беда — отсутствие УЗО в «мокрых» зонах. Видел щиток, где все фазы были одного цвета. Мастер запутался при ремонте и случайно подал напряжение на выключенную линию. Всегда используйте цветную маркировку проводов: фаза — коричневый, ноль — синий, земля — желто-зеленый.

Расчет стоимости

Сумма зависит от бренда комплектующих и сложности схемы. Работа мастера обычно стоит от 30% до 50% от стоимости материалов.

Таблица 3. Сравнение стоимости установки

Уход и эксплуатация после завершения

Раз в год я проверяю затяжку всех контактов. От вибраций или перепадов температур винты могут ослабнуть, что приведет к нагреву. Срок службы качественных автоматов составляет около 10-15 лет. Если автомат начал «трещать» или греться — меняйте его немедленно. Эксплуатировать систему можно сразу после успешного теста УЗО и проверки напряжения мультиметром.

Альтернативные варианты и современные решения

Сейчас популярны умные щитки с Wi-Fi модулями. Они позволяют отключать свет или следить за нагрузкой прямо с телефона. Для бани или гаража я рекомендую ставить щитки с повышенной влагозащитой IP65. Также стоит добавить УЗИП (устройство защиты от импульсных перенапряжений), если дом находится в зоне частых ударов молний. В гараже установил реле напряжения, и оно спасло мой дорогой сварочный аппарат во время сильного скачка в сети. Окупилось за один раз.

FAQ: Часто задаваемые вопросы

1. Нужен ли проект для установки щитка? Да, хотя бы простая схема, чтобы не запутаться в проводах.
2. Как выбрать номинал УЗО? Номинал УЗО должен быть выше или равен номиналу вводного автомата.
3. Можно ли установить щиток на улице? Только в специальном влагозащищенном корпусе с IP не ниже IP54.
4. Что такое дифавтомат и нужен ли он? Это автомат и УЗО в одном корпусе. Удобен для экономии места в щитке.
5. Как проверить заземление? С помощью мультиметра или специального прибора — мегомметра.
6. Можно ли использовать алюминиевые провода в щитке? Категорически нет, только медь с наконечниками.
7. Что делать, если щиток греется? Срочно обесточить и проверить затяжку всех винтовых соединений.
