Монтаж электрики в деревянном доме

Монтаж электрики в деревянном доме — это задача повышенной сложности из-за высокого риска возгорания материалов. Обычно такие работы занимают от 7 до 14 дней в зависимости от площади объекта. Стоимость материалов для одной комнаты может составлять от 8 000 до 15 000 рублей. Правильная прокладка кабеля в гофре и металлорукаве в деревянном доме позволяет создать надежный барьер между токоведущими жилами и горючими балками. Такой подход гарантирует безопасность жильцов.

Особенности подготовки и выбора метода

Сначала нужно оценить свои навыки. Работа с электричеством в срубе не прощает ошибок, поэтому базовые знания ПУЭ обязательны. Я рекомендую заранее определиться со способом монтажа. Скрытая проводка выглядит эстетично, но требует трудоемкого штробления или прокладки внутри перекрытий. Открытый способ намного быстрее в реализации, однако требует использования декоративных элементов или строгого соблюдения геометрии линий, чтобы кабели не портили интерьер.

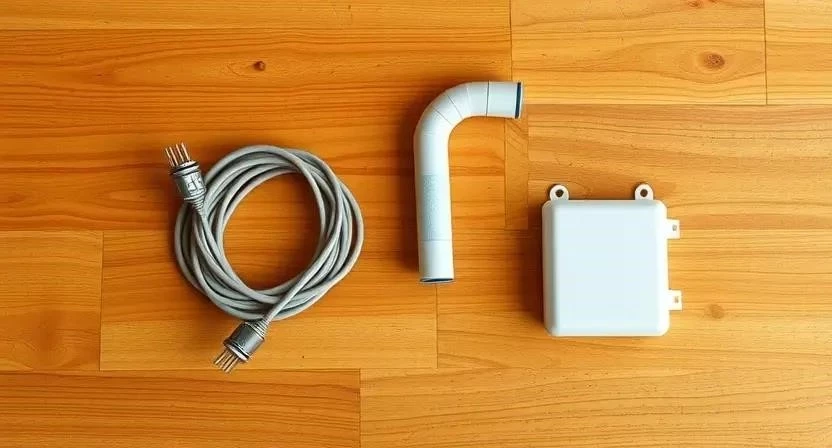

Подбор кабеля и защитных оболочек

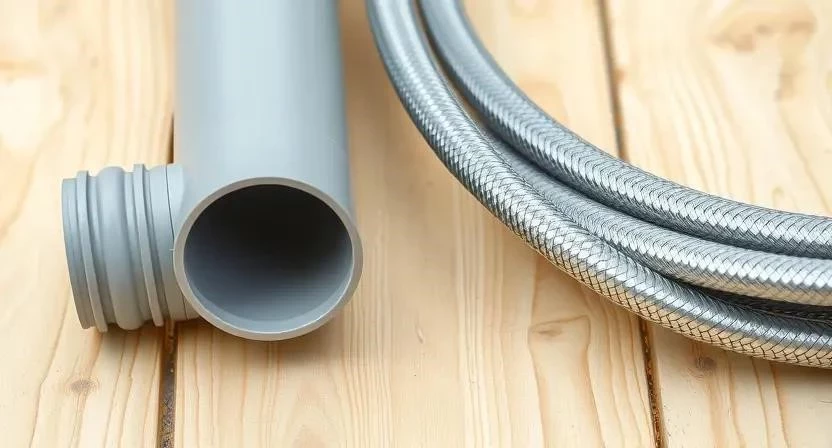

Для деревянных построек подходит только кабель с индексом нг-LS (не поддерживающий горение, с низким дымовыделением), например, ВВГнг-LS. В качестве защиты используют ПВХ или ПНД гофру, а в местах с повышенным риском механических повреждений — металлорукав РЗ-Ц-Х или вариант в ПВХ изоляции. Для прохода через стены обязательно применяются стальные гильзы.

• Кабель ВВГнг-LS (сечение 2.5 мм² для розеток, 1.5 мм² для света)
• Гофра ПВХ (для внутренних сухих помещений)
• Гофра ПНД (для влажных зон и неотапливаемых чердаков)
• Металлорукав в ПВХ изоляции (для защиты от грызунов и ударов)
• Металлорукав стальной (для технических зон)
• Клипсы и скобы для фиксации
• Стальные гильзы для проходов сквозь стены
• Распределительные коробки из негорючего пластика

Инструментарий для электромонтажа

Правильный инструмент ускоряет процесс в несколько раз и гарантирует качество соединений. Я всегда использую профессиональный стриппер, чтобы не повредить медную жилу при зачистке изоляции.

• Протяжка (зонд) из нейлона или стали
• Стриппер для зачистки кабеля
• Шуруповерт с набором бит
• Коронки по дереву разных диаметров
• Мультиметр для проверки цепи
• Строительный уровень (пузырьковый или лазерный)
• Маркировочный фломастер

Разметка и организация пространства

Работа начинается с детального плана. На стенах отмечаются точки установки розеток, выключателей и место расположения распределительного щита. Трассы должны идти максимально прямо, без лишних изгибов. Чтобы не испортить чистовую отделку, я застилаю пол плотным картоном или пленкой. Это избавляет от необходимости долго вычищать опилки и строительную пыль из щелей пола.

Подготовка проходов и отверстий

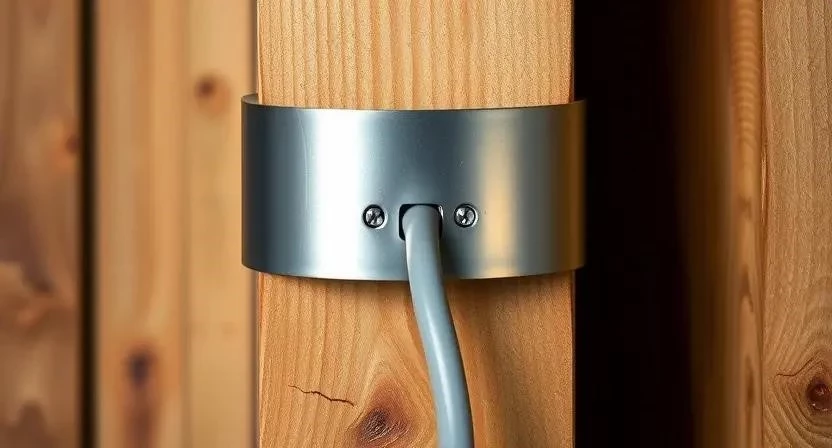

Сверление отверстий в брусе или бревне выполняется строго по разметке. Согласно нормам ПУЭ, любой проход кабеля сквозь деревянную стену или перекрытие должен быть выполнен через металлическую гильзу. Это предотвращает перетирание изоляции о дерево при усадке дома и исключает прямой контакт кабеля с горючим материалом. Я заметил, что многие игнорируют этот этап, но именно гильзы спасают от короткого замыкания при микросдвигах стен.

Технология монтажа по этапам

Процесс требует последовательности. Перед началом работ наденьте защитные перчатки и очки, чтобы опилки не попали в глаза. Если используете химические герметики, обеспечьте проветривание помещения.

1. Нарезка гофры или металлорукава в размер с запасом 10-15 см (30 мин на комнату).
2. Протяжка зонда сквозь оболочку, затем привязывание кабеля и его вытягивание внутрь (1-2 часа).

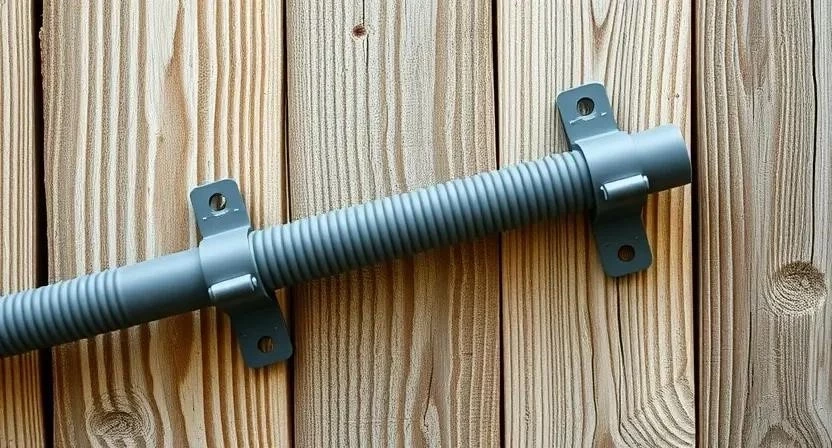

3. Фиксация оболочки скобами: шаг 500 мм по вертикали и 350 мм по горизонтали (2-3 часа).
4. Монтаж распределительных коробок в доступных местах (1 час).
5. Соединение жил методом сварки или опрессовки — никаких скруток (3-4 часа).
6. Заземление металлорукава с помощью специальных зажимов (40 мин).
7. Установка подрозетников и монтаж розеток (1.5 часа).
8. Проверка сопротивления изоляции и прозвонка цепей мультиметром (1 час).

Я однажды забыл заземлить стальной металлорукав в гостевом домике. При скачке напряжения оболочка получила потенциал, что было опасно. Теперь я всегда проверяю заземление каждого металлического элемента системы.

Технические тонкости и правила

Важнейшее правило — заполнение трубы. Кабель не должен занимать более 40% внутреннего объема гофры. Это нужно для того, чтобы при замене провода в будущем вы могли вытянуть старый и затянуть новый без усилий. При скрытой прокладке используйте только негорючие подложки. Я всегда оставляю небольшой запас кабеля (петлю) в каждой коробке; это выручает, если нужно перенести розетку на 5-10 сантиметров.

Типичные промахи новичков

Ошибки в деревянном доме часто приводят к пожарам. Самое грубое нарушение — прокладка ПВХ гофры внутри стены без негорючего основания. Также недопустимо использовать обычные скрутки, так как они окисляются и греются.

1. Отсутствие стальных гильз в местах прохода через дерево.
2. Использование кабеля без индекса нг-LS.
3. Слишком сильный изгиб гофры (залом), который пережимает кабель.
4. Монтаж соединений внутри стены (все коробки должны быть доступны).
5. Превышение допустимой нагрузки на сечение жилы.

Видел, как сосед делал проводку простыми скрутками в коробках. Через год в одной из них началось искрение. Я помог ему переделать все соединения на опрессовку, чтобы он мог спать спокойно.

Смета и финансовые расчеты

Стоимость материалов зависит от выбранного сегмента (эконом или премиум). Самостоятельный монтаж позволяет сэкономить на оплате труда, но требует времени и покупки инструмента.

Я рекомендую нанимать профи только для сборки щита и финальной проверки, а прокладку гофры делать самому — это отличный способ сэкономить.

Эксплуатация и обслуживание сети

После запуска сети важно следить за её состоянием. Раз в год проверяйте затяжку контактов в распределительных коробках и щитке, так как дерево «дышит», и от вибраций или усадки винты могут ослабнуть. Контролируйте нагрузку: не подключайте несколько мощных приборов (чайник, обогреватель) в одну линию. Качественные автоматы с характеристикой «B» или «C» отработают быстрее при коротком замыкании.

Другие способы прокладки

Если гофра не подходит под дизайн, можно рассмотреть альтернативы. Жесткие стальные или медные трубы обеспечивают максимальную защиту, но их сложно гнуть. Кабель-каналы с текстурой под дерево позволяют скрыть провода на открытых участках. Для любителей стиля «лофт» или «кантри» идеальна ретро-проводка на керамических изоляторах с плетеным шнуром — она не только безопасна, но и служит украшением интерьера.

Ответы на частые вопросы

Можно ли использовать ПВХ гофру в деревянном доме?
Да, но только при открытой прокладке или при наличии негорючей подложки. Внутри стен без защиты она может расплавиться при перегреве кабеля, что ускорит горение дерева.

Нужно ли заземлять металлорукав?
Обязательно. В случае повреждения изоляции кабеля ток может пойти на оболочку. Без заземления рукав станет опасным электропроводником.

Как рассчитать диаметр гофры?
Суммируйте площади сечений всех кабелей внутри и умножьте на 2.5. Обычно для 3-х кабелей ВВГнг-LS 3х2.5 достаточно гофры диаметром 20 мм.

Какой кабель лучше для дерева?
Только медный ВВГнг-LS. Он не поддерживает горение и имеет низкое дымовыделение.
