Сборка главного распределительного щита (ГРЩ) всегда начинается с выбора токоведущих элементов. При высоких нагрузках обычный кабель не справляется с отводом тепла, поэтому применяются медные шины в сборке. Стоимость меди высокая, а монтаж требует специального инструмента, но это единственный способ обеспечить надежность на десятилетия. Правильный подбор сечения и качественные соединения исключают перегрев оборудования.
Особенности медных электротехнических шин

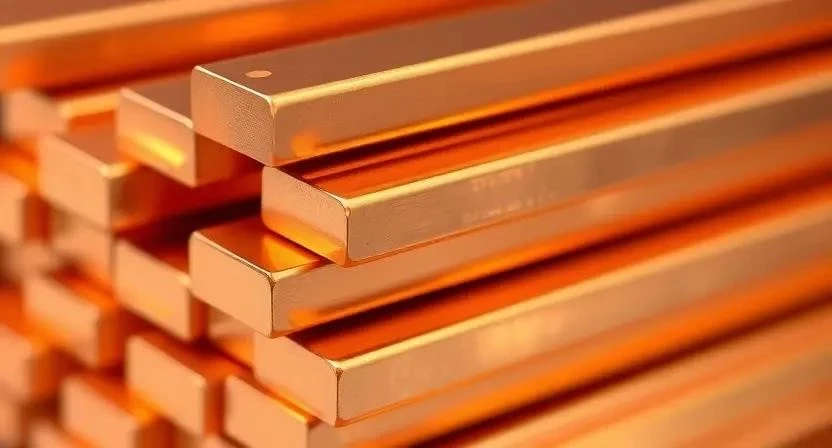

Медные электротехнические шины представляют собой жесткие или гибкие полосы из высокочистой меди. В производстве используют метод прокатки или экструзии, что позволяет добиться идеальной геометрии. Медь считается эталоном в энергетике из-за своей феноменальной электропроводности. Она обладает минимальным удельным сопротивлением, что снижает потери энергии при передаче тока. Я всегда выбираю именно этот материал, когда заказчик требует максимальной отказоустойчивости системы.
Разновидности и классификация

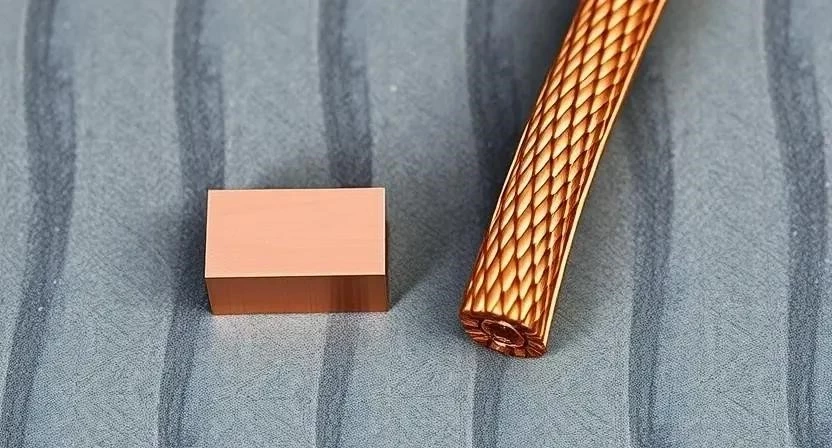

В зависимости от задач электромонтажа применяют разные типы изделий. Жесткие шины служат основным каркасом для распределения фаз. Гибкие варианты используют для компенсации вибраций или при подключении к оборудованию со смещенными осями. Перфорированные шины незаменимы при создании шин заземления (PE) и нулевых шин (N), так как имеют готовые отверстия под болтовые соединения.
Обычно используют марки меди М1 или М2, где первая обладает максимальной чистотой. Я заметил, что использование низкосортных сплавов приводит к быстрому окислению контактов.
| Вид шины | Назначение | Особенности | Применение |
|---|---|---|---|
| Жесткая | Главные магистрали | Высокая механическая прочность | ГРЩ, ВРУ |
| Гибкая | Перемычки, компенсация | Стойкость к вибрациям | Генераторные установки |
| Перфорированная | Заземление и ноль | Наличие готовых отверстий | Шины PE и N |
| Луженая | Работа в агрессивной среде | Защита от окисления | Промышленные цеха |
| Шины-гребенки | Питание автоматов | Компактный монтаж | Распределительные щиты |
Технические характеристики материала
Электропроводность меди позволяет передавать огромные токи без критического нагрева. Механическая прочность материала дает возможность гнуть шины под нужным углом без образования трещин. Стойкость к коррозии выше, чем у алюминия, хотя в очень влажных помещениях медь может покрываться патиной. Допустимые температуры эксплуатации обычно достигают 70-90 градусов, но при правильном расчете сечения нагрев минимален.
| Характеристика | Значение | Что это означает для монтажа |
|---|---|---|
| Удельное сопротивление | ~0,017 мкОм·мм | Минимальные потери энергии |
| Плотность | 8960 кг/м³ | Большой вес конструкции |
| Температура плавления | 1083 °C | Высокая пожарная безопасность |
| Проводимость | 100% IACS | Эталонный стандарт передачи тока |
| Модуль упругости | 110-120 ГПа | Хорошая способность к гибке |
Сферы применения в электротехнике

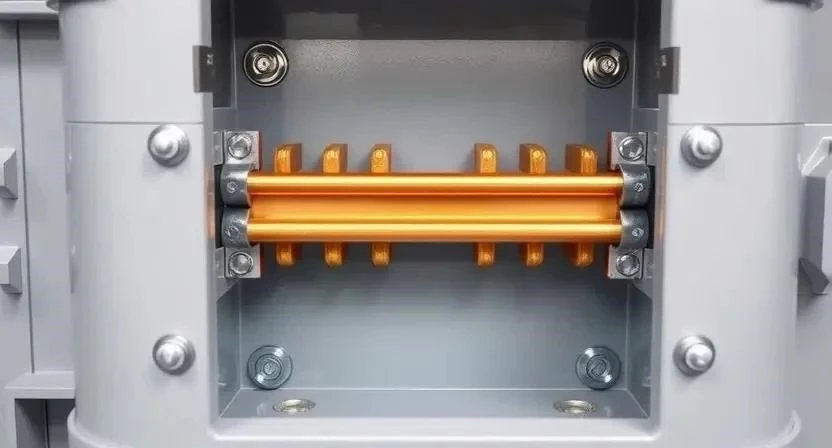

Основное использование сосредоточено в ГРЩ и ВРУ, где токи измеряются сотнями и тысячами ампер. В распределительных щитах медные шины создают общие фазные шины, от которых идут отводы на автоматические выключатели. Ограничения по току зависят только от площади поперечного сечения. Медь идеально совместима с любыми типами современных автоматов, рубильников и выключателей нагрузки, так как большинство клемм рассчитано именно на этот металл.
Технология и нюансы монтажа
Работа с медью требует точности. Для резки использую гильотину или дисковую пилу с соответствующим кругом. Гибка выполняется на специальном гибочном станке, чтобы избежать заломов. Обязательный этап — зачистка поверхности. Я всегда обрабатываю места контактов специальной щеткой или абразивом до металлического блеска, иначе контактное сопротивление вырастет.
В помещениях с высокой влажностью применяю лужение — покрытие меди тонким слоем олова. Это полностью убирает проблему окисления. Однажды я сэкономил на лужении в цеху с химическим производством, и через год контакты позеленели, что привело к перегреву. Теперь этот этап для меня неприкосновенен.
Пошаговый процесс установки:
- Разметка расположения шин согласно схеме (30-60 мин).
- Резка заготовок в размер (1-2 часа).
- Сверление отверстий под болты (1-2 часа).
- Гибка шин под углом 90 градусов (1 час).
- Зачистка контактных площадок до блеска (30-60 мин).
- Лужение (если требуется по ТЗ) (2-3 часа).
- Установка изоляторов и фиксация шин в щите (2-4 часа).
- Монтаж перемычек и затяжка болтов (2 часа).
Необходимый инструмент:
- Гильотина для металла (обязательно)
- Гибочный станок (обязательно)
- Дрель с кобальтовыми сверлами (обязательно)
- Динамометрический ключ (обязательно)
- Металлическая щетка или наждачная бумага (обязательно)
- Паяльник мощностью от 2 кВт для лужения (желательно)
- Набор метчиков и плашек (желательно)
- Шаблон для разметки (желательно)
Меры безопасности:
- Использование защитных очков при резке и сверлении.
- Работа в перчатках для защиты от острых краев меди.
- При лужении — обязательное проветривание помещения из-за паров припоя.
- Полное обесточивание щита перед началом монтажа.
- Проверка изоляции между фазными шинами и корпусом щита.
Расчет сечения и расход материалов
Сечение шины подбирается исходя из силы тока. Я использую упрощенную формулу, где плотность тока для медных шин принимается в среднем 1,5-2 А/мм². Если нагрузка выше, сечение увеличивают, чтобы избежать перегрева. Важно учитывать, что две параллельные шины охлаждаются лучше, чем одна массивная с тем же сечением.
| Ток нагрузки (А) | Рекомендуемое сечение (мм²) | Примерный размер шины (мм) | Допустимый нагрев (°C) |
|---|---|---|---|
| 100 | 50-100 | 15х5 или 20х5 | +20-30 |
| 250 | 150-200 | 30х5 или 40х5 | +30-40 |
| 400 | 300-400 | 40х10 или 50х10 | +40-50 |
| 630 | 600-800 | 60х10 или 80х10 | +50-60 |
| 1000 | 1000-1200 | 100х10 | +60-70 |
Производители и рынок
На рынке представлены как крупные заводы, так и небольшие цеха. Ведущие производители предлагают медь марки М1 с чистотой 99,9%, что гарантирует стабильные характеристики. Ценовые сегменты делятся на бюджетные (с допустимыми отклонениями по толщине) и премиальные (строгое соответствие ГОСТ). Я всегда проверяю сертификат соответствия, так как под видом меди иногда продают сплавы с примесями, которые греются в два раза сильнее.
Преимущества и недостатки
Медь — лучший проводник, но она не лишена минусов. Главный из них — цена, которая постоянно колеблется из-за биржевых котировок.
Плюсы использования:
- Максимальная электропроводность.
- Низкое контактное сопротивление.
- Высокая механическая прочность.
- Стойкость к температурным перепадам.
- Легкость в гибке и обработке.
- Долговечность соединений.
- Отсутствие необходимости в специальных пастах (при лужении).
- Высокая ликвидность материала.
Минусы использования:
- Высокая стоимость материала.
- Значительный вес конструкции.
- Риск кражи из-за дороговизны.
- Склонность к окислению во влажной среде.
- Требовательность к качеству затяжки болтов.
- Необходимость в специальном инструменте для гибки.
- Сложность транспортировки тяжелых шин.
Сравнение с алюминиевыми аналогами
Часто возникает вопрос: стоит ли переплачивать за медь? Алюминий дешевле и легче, но его проводимость ниже. Это значит, что для того же тока потребуется шина в 1,6 раза большего сечения. Кроме того, алюминий «течет» под давлением, поэтому болты в таких щитах нужно подтягивать каждые полгода.
Я помню проект, где заменили старые алюминиевые шины на медные. Температура в щите упала на 15 градусов, а количество вызовов по причине обгорания контактов сократилось до нуля.
| Параметр | Медная шина | Алюминиевая шина | |
|---|---|---|---|
| Проводимость | Высокая (100%) | Средняя (~61%) | Медь эффективнее |
| Цена | Высокая | Низкая | Алюминий дешевле |
| Долговечность | Очень высокая | Средняя | Медь служит дольше |
| Монтаж | Простой (стандарт) | Сложный (нужны пасты) | Медь удобнее |
| Вес | Тяжелая | Легкая | Алюминий легче |
Стоимость и выбор поставщика
Цена медной шины напрямую зависит от текущей стоимости меди на LME (Лондонской бирже металлов). Также влияет толщина и наличие лужения. Чтобы не переплатить, рекомендую искать поставщиков, которые сами занимаются резкой и гибкой — это дешевле, чем покупать готовые детали. При выборе проверяйте ровность краев и отсутствие глубоких царапин на поверхности.
Мнения профессионалов
Сборщики щитов единогласно отмечают, что работа с медью приятнее и надежнее. Главные энергетики заводов ценят ее за отсутствие проблем с «подгоранием» фаз при пусковых токах мощных двигателей. Я всегда использую динамометрический ключ для затяжки болтов; это избавляет меня от ночных экстренных выездов на объект из-за искрения в щите.
Часто задаваемые вопросы (FAQ)
Нужно ли обязательно лудить медные шины?
Если щит стоит в сухом помещении, можно обойтись без лужения. В цехах, подвалах или на улице лужение обязательно для защиты от окисления.
Как часто нужно проверять затяжку болтов?
Рекомендую проводить ревизию раз в год. Медь стабильна, но из-за температурных расширений соединение может ослабнуть.
Как избежать окисления контактов?
Используйте лужение или специальные токопроводящие смазки, которые перекрывают доступ кислорода к металлу.
Можно ли соединять медную шину с алюминиевым кабелем?
Напрямую — категорически нельзя. Используйте только алюминиево-медные переходные шайбы или специальные клеммы, чтобы избежать электрохимической коррозии.
Что будет, если взять сечение шины меньше расчетного?
Шина начнет перегреваться. Это приведет к размягчению изоляторов, окислению контактов и, в конечном итоге, к короткому замыканию или пожару.
Чем лучше сверлить медную шину?
Используйте сверла из быстрорежущей стали (HSS) с добавлением кобальта. Обычные сверла быстро тупятся о вязкую медь.
Влияет ли марка меди на проводимость?
Да, медь марки М1 обладает более высокой чистотой и лучшей проводимостью, чем М2 или технические сплавы.
Как правильно рассчитать количество шин для ГРЩ?
Сначала определите максимальный ток, подберите сечение по таблице, затем рассчитайте общую длину с учетом всех изгибов и запаса на крепления (обычно +10%).
