Скачки напряжения в электросети приводят к моментальному выходу из строя дорогой бытовой техники. Установка защитного устройства решает эту проблему, отсекая питание при выходе вольтажа за допустимые пределы. Монтаж занимает от 2 до 4 часов, а стоимость самого устройства начинается от 1500 рублей. Чтобы понять, как подключить реле напряжения своими руками: схема и монтаж которых доступны даже любителю, нужно строго соблюдать правила электробезопасности. Правильная установка гарантирует сохранность электроники в доме.
Что нужно учесть перед началом работ
Сложность задачи оцениваю как среднюю. Она требует базовых навыков работы с электрикой и наличия специального инструмента. Я всегда рекомендую проводить такие работы либо при полной замене электрощита, либо когда в сети стали часто наблюдаться перепады. Главное требование — абсолютная электробезопасность. Любая ошибка при работе под напряжением может привести к тяжелым травмам или пожару. Время выполнения зависит от того, насколько тесно расположены автоматы в вашем щитке.
Подбор необходимых материалов
Для качественного монтажа потребуется реле напряжения с номинальным током, соответствующим вашему вводному автомату (обычно 25А, 40А или 63А). Обязательно используйте обжимные наконечники НШВИ, чтобы обеспечить надежный контакт. Я использую провод ПВ-3 (ПуГВ) нужного сечения, так как он гибкий и удобен в укладке внутри щитка. Купить всё это можно в любом крупном строительном гипермаркете или специализированном магазине электрики.
Таблица 1. Расход материалов для установки реле
| Название материала | Количество | Примерная цена | |
|---|---|---|---|
| Реле напряжения (средний сегмент) | 1 шт. | 2 500 руб. | 2 500 руб. |
| Провод ПВ-3 (сечение 6-10 мм²) | 2-3 метра | 120 руб./м | 360 руб. |
| Наконечники НШВИ (набор) | 1 упак. | 400 руб. | 400 руб. |
| Изолента или термоусадка | 1 шт. | 100 руб. | 100 руб. |
| Хомуты нейлоновые | 10 шт. | 50 руб. | 50 руб. |

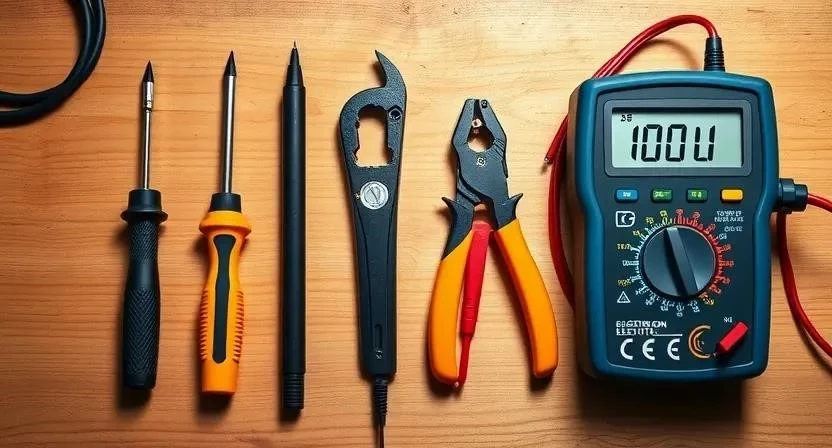

Инструментарий для монтажа
Без правильного инструмента работа превратится в мучение. Я однажды пытался зажать многожильный провод обычной отверткой, и он просто разлохматился в клемме. Теперь использую только профессиональный набор. Индикаторная отвертка нужна для первичной проверки, а мультиметр — для точного замера отсутствия напряжения.
- Набор диэлектрических отверток (крестовая и плоская).
- Стриппер для снятия изоляции.
- Кримпер (пресс-клещи) для обжима наконечников.
- Цифровой мультиметр.
- Индикаторная отвертка.
- Налобный фонарь для подсветки щитка.
- Бокорезы или кусачки.
- Линейка или рулетка.
Таблица 2. Назначение инструментов
| Инструмент | Назначение | Альтернатива |
|---|---|---|
| Стриппер | Быстрое снятие изоляции без повреждения жил | Канцелярский нож (рискованно) |
| Кримпер | Надежная фиксация наконечников НШВИ | Пассатижи (не рекомендуется) |
| Мультиметр | Точная проверка напряжения в сети | Контрольная лампа |
| Индикаторная отвертка | Быстрый поиск фазы | Нет |
| Фонарь | Освещение темных зон щитка | Внешний прожектор |
Организация рабочего пространства
Обеспечьте хорошее освещение в зоне щитка. Если встроенного света нет, используйте мощный фонарь. Освободите доступ к электрощиту, убрав лишние вещи вокруг. Я всегда слежу, чтобы рядом не было детей или домашних животных, чтобы исключить случайное касание открытых токоведущих частей во время процесса.
Подготовка электрощита и поверхности

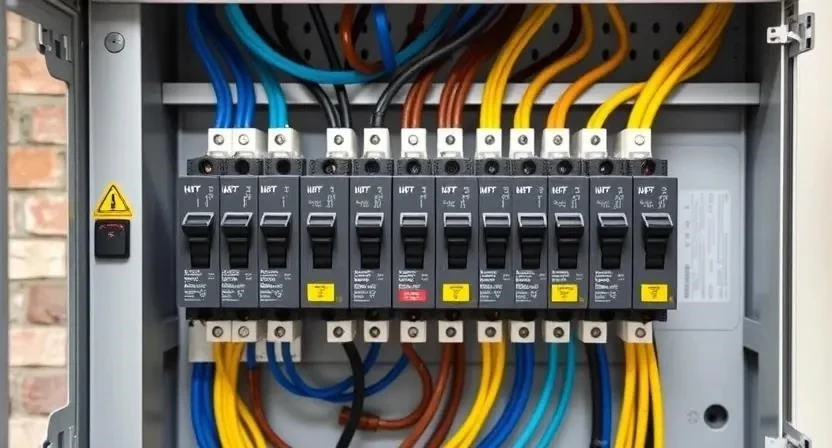

Сначала проверьте, есть ли свободное место на DIN-рейке. Если щиток забит «под завязку», придется раздвигать существующие автоматы. Очистите внутренности щитка от пыли с помощью пылесоса или кисти. Пыль может вызвать замыкание или помешать плотному прилеганию контактов. Осмотрите все старые провода на предмет перегрева или трещин в изоляции. Самое важное — убедитесь, что напряжение полностью отключено.
Пошаговый процесс подключения
Я заметил, что в тесных щитках бывает трудно раздвинуть автоматы, поэтому всегда беру с собой тонкую плоскую отвертку для их аккуратного сдвига. Работайте в защитных перчатках и используйте очки, если над головой есть риск осыпания бетонной крошки.
- Полное обесточивание (5 мин). Выключите вводной автомат. Это базовое правило безопасности.
- Проверка напряжения (2 мин). Используйте мультиметр или индикаторную отвертку на всех клеммах. Убедитесь, что тока нет.
- Подготовка места (10 мин). Раздвиньте автоматы на DIN-рейке, чтобы освободить место под реле.

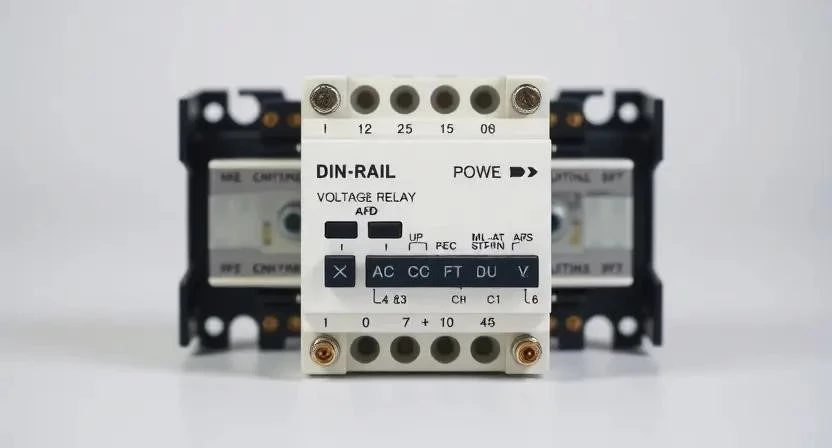

- Установка устройства (3 мин). Защелкните реле напряжения на DIN-рейку до характерного щелчка.
- Монтаж нуля (7 мин). Подключите нулевой провод (N) к соответствующей клемме реле.
- Ввод фазы (7 мин). Соедините фазный провод (L) от вводного автомата со входом реле.

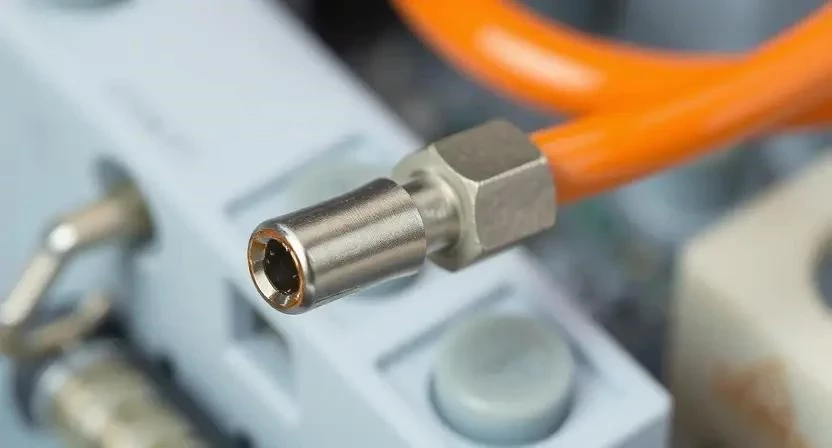

- Опрессовка (15 мин). Все концы многожильных проводов обязательно обжмите наконечниками НШВИ.
- Затяжка контактов (5 мин). Проверьте все винтовые соединения. Они должны быть затянуты плотно, но без срыва резьбы.
- Запуск (2 мин). Включите вводной автомат и проверьте индикацию на дисплее реле.
- Настройка порогов (5 мин). Установите верхний (обычно 245-255В) и нижний (180-190В) пороги срабатывания.
- Задержка включения (3 мин). Настройте время задержки (для холодильников ставьте не менее 180 секунд).
- Финал (10 мин). Протестируйте систему, закройте крышку щитка и уберите инструмент.
Таблица 3. Чек-лист монтажа
| Этап | Действие | Результат |
|---|---|---|
| Безопасность | Замер мультиметром | 0 Вольт на клеммах |
| Механика | Фиксация на рейке | Реле не люфтит |
| Контакт | Обжим НШВИ | Провод не выпадает из клеммы |
| Логика | Настройка задержки | Защита компрессора холодильника |
| Проверка | Включение питания | Дисплей показывает вольтаж |
Технические нюансы и особенности
Следите за температурным режимом в щитке. Если устройство сильно греется, возможно, зажим клемм недостаточно плотный. Влажность в помещении не должна превышать допустимые нормы, иначе возможна коррозия контактов. Реле напряжения отлично совместимо с УЗО и дифференциальными автоматами, но устанавливать его нужно строго до групповых автоматов. Я всегда подбираю сечение провода строго под максимальную нагрузку в амперах, чтобы избежать перегрева изоляции.
Типичные ошибки новичков
Я сам когда-то забыл обжать провод наконечником, и через месяц заметил оплавление изоляции из-за плохого контакта. Это классическая ошибка. Также часто путают фазу и ноль, что приводит к неправильной работе защиты или выбиванию автоматов.
- Перепутанные фазный (L) и нулевой (N) проводники.
- Слабая затяжка винтов в клеммах, что вызывает искрение и нагрев.
- Выбор реле с номиналом тока ниже, чем у вводного автомата.
- Использование многожильного провода без наконечников НШВИ.
- Установка слишком короткой задержки включения для техники с компрессорами.
Расчет затрат на установку
Стоимость зависит от выбранного бренда. Бюджетные варианты работают исправно, но премиум-сегмент предлагает более точную настройку и надежные реле. При самостоятельном монтаже вы экономите на услугах электрика, которые сейчас стоят довольно дорого.
Таблица 4. Сравнение стоимости: Своими руками vs Мастер
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Реле (средний класс) | 2 500 | 2 500 | 0 |
| Расходники (провод, НШВИ) | 500 | 500 | 0 |
| Работа по монтажу | 0 | 2 000 — 4 000 | 2 000 — 4 000 |
| Настройка и пусконаладка | 0 | 500 — 1 000 | 500 — 1 000 |
| 3 000 | 5 500 — 8 000 | 2 500 — 5 000 |
Обслуживание после установки
Устройство не требует постоянного внимания, но я рекомендую раз в год проверять затяжку всех винтовых контактов. От вибраций или температурных расширений винты могут ослабнуть. Также полезно перепроверить настройки порогов срабатывания. Срок службы качественного реле составляет от 5 до 10 лет в зависимости от количества срабатываний.
Альтернативные способы защиты
Если сеть крайне нестабильна, одного реле может быть недостаточно. В таких случаях рассматривают другие варианты:
- Полноценные стабилизаторы напряжения для всего дома.
- Установка варисторов в распределительные коробки.
- Сетевые фильтры с функцией защиты от перенапряжения в каждой розетке.
- Использование ИБП (источников бесперебойного питания) для компьютеров.
- Установка специализированных блоков защиты в розетки.
- Применение реле с функцией плавного пуска.
- Монтаж грозозащитных устройств (УЗИП).
Ответы на частые вопросы
Можно ли ставить реле после всех автоматов?
Нет, это бессмысленно. Реле должно стоять на вводе, чтобы защищать всю сеть и все приборы сразу.
Что делать, если реле постоянно отключает свет?
Проверьте напряжение мультиметром. Если оно действительно выходит за границы, значит, проблема в сети провайдера. Если напряжение в норме — попробуйте немного расширить пороги срабатывания.
Поможет ли реле при полном отсутствии нуля?
Да, большинство современных реле фиксируют «обрыв нуля» (когда напряжение прыгает до 380В) и мгновенно отсекают питание.
Какое время задержки оптимально для холодильника?
Рекомендую ставить от 180 до 300 секунд. Это нужно, чтобы давление в компрессоре выровнялось перед повторным стартом.
Нужно ли менять вводной автомат при установке реле?
Только если старый автомат не соответствует номиналу тока вашего нового реле.
Можно ли использовать реле в трехфазной сети?
Для этого нужны специальные трехфазные реле. Однофазное устройство в такой сети работать не будет.
Как понять, что реле вышло из строя?
Если дисплей не горит при наличии питания или устройство не отключает сеть при имитации скачка (в режиме теста), значит, оно сломалось.
Влияет ли реле на работу Wi-Fi роутера?
Нет, не влияет. Но при срабатывании защиты роутер перезагрузится, так как питание пропадет на время задержки.
