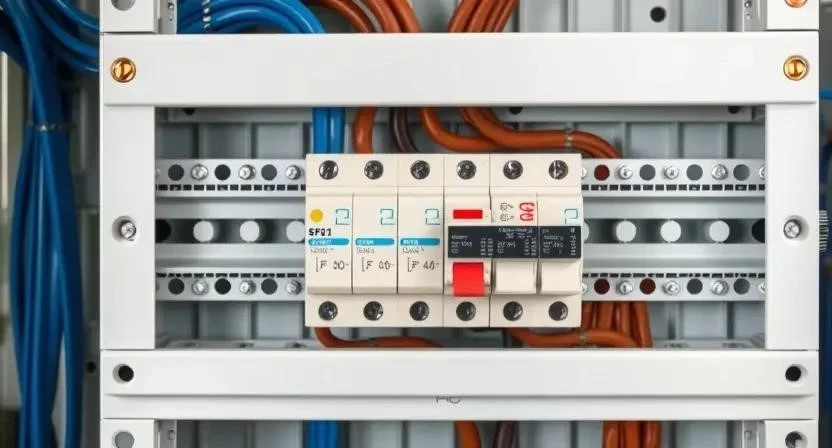

Монтаж противопожарного УЗО на вводе в квартиру

Обеспечение пожарной безопасности электросети начинается с установки защитного оборудования на вводе в жилое помещение. Эта задача требует точности, так как от правильного подбора устройства зависит защита всей проводки от перегрева и возгорания. Монтаж противопожарного УЗО на вводе в квартиру обычно занимает от 2 до 4 часов, а стоимость комплектующих варьируется от 1500 до 5000 рублей в зависимости от бренда. Грамотный подход исключает риск короткого замыкания из-за утечек тока. Правильно собранный щиток работает десятилетиями без сбоев.

Особенности подготовки к электромонтажу

Работа с электрикой относится к категории повышенной сложности. Для успешного выполнения задачи потребуются базовые навыки работы с инструментом и понимание принципов распределения фаз и нулей. Я всегда рекомендую начинать с изучения схемы вашего щитка, чтобы не допустить путаницы в проводах. Время выполнения работ зависит от состояния старого оборудования: замена одного модуля проходит быстрее, чем полная переборка щита. Проводить установку лучше всего в светлое время суток при хорошем освещении, чтобы четко видеть маркировку кабелей.

Комплект оснащения для монтажа

Для качественного подключения потребуется набор специфических материалов. Основным элементом выступает само УЗО, которое должно соответствовать расчетному току нагрузки. Также понадобятся расходники для фиксации и соединения проводов.

• Противопожарное УЗО (номинал 40А или 63А) — 1 шт.
• DIN-рейка (если в щитке нет свободного места) — 1 отрез 100 мм.
• Наконечники НШВИ для многожильного провода — 10-15 шт.
• Провод ПВ-3 (ПуГВ) сечением 6-10 мм² для перемычек — 1-2 метра.
• Изоляционная лента или термоусадка — 1 упаковка.
• Маркировочные бирки для кабелей — 5-10 шт.
• Клеммники WAGO или винтовые зажимы — 4-6 шт.
• Стопорные фиксаторы для DIN-рейки — 2 шт.

Материалы лучше покупать в специализированных электротехнических магазинах, чтобы избежать подделок. Я однажды купил дешевые наконечники в строительном гипермаркете, и они начали окисляться уже через год, что привело к нагреву контакта.

Таблица 1. Расход и стоимость материалов

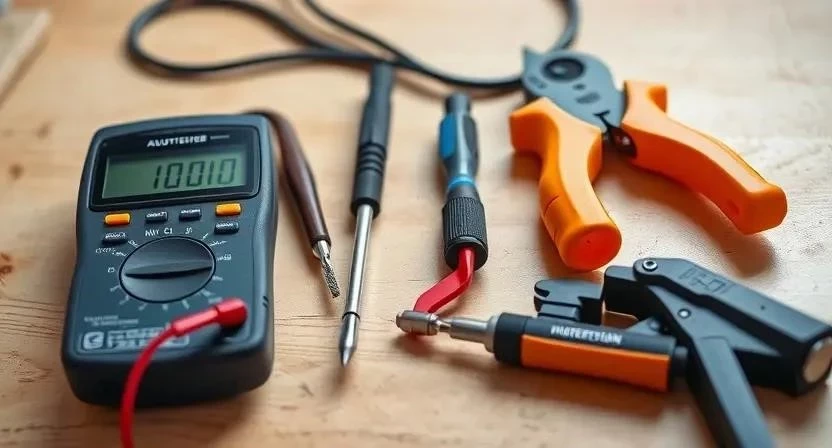

Инструментарий мастера

Правильный инструмент сокращает время работы и гарантирует надежность соединений. Использование неподходящих отверток приводит к слизыванию шлицов винтов, что делает невозможным качественную затяжку.

• Мультиметр — замер напряжения и проверка токов утечки.
• Индикаторная отвертка — экспресс-проверка отсутствия фазы.
• Стриппер — аккуратное снятие изоляции без повреждения жил.
• Набор диэлектрических отверток (PH, PZ, SL) — затяжка клемм.
• Кримпер (пресс-клещи) — обжим наконечников НШВИ.
• Бокорезы — обрезка лишних концов провода.
• Фонарь налобный — освещение глубоких частей щитка.

Если стриппера нет, можно использовать нож, но я крайне не рекомендую этот метод. Однажды я случайно надрезал жилу кабеля ножом, из-за чего сечение провода уменьшилось, и в этом месте возник локальный перегрев.

Таблица 2. Назначение и стоимость инструментов

Организация рабочего пространства

Перед началом работ обеспечьте свободный доступ к электрощитку. Уберите мебель или посторонние предметы, которые могут мешать перемещению. Поверхности под щитком стоит застелить плотной пленкой или картоном, чтобы мелкие обрезки проводов и изоляции не забились в щели пола. Самое главное — полностью отключить общее питание квартиры на этажном щите. Я всегда перепроверяю отсутствие напряжения в трех разных точках, чтобы исключить ошибку или наличие «левых» линий.

Подготовка элементов щитка

Внутреннее пространство щитка должно быть чистым. Пыль и строительный мусор могут вызвать микрозамыкания или ухудшить теплоотвод. Используйте пылесос или сжатый воздух для очистки. Проверьте состояние старых контактов: если винты окислились или провода обгорели, их нужно обрезать и зачистить заново. Убедитесь, что DIN-рейка установлена ровно и надежно закреплена. Кабели должны быть подготовлено к подключению: зачищены на длину 10-12 мм и обжаты наконечниками.

Процесс установки по этапам

Монтаж требует строгого соблюдения последовательности. Любое отклонение может привести к неправильной работе защиты или выходу устройства из строя.

1. Полное обесточивание (15 мин). Выключаю вводной автомат и проверяю отсутствие напряжения мультиметром на всех шинах.
2. Подготовка места (20 мин). Демонтирую старые модули, если они мешают, или освобождаю место на DIN-рейке.
3. Монтаж УЗО (5 мин). Защелкиваю противопожарное УЗО на рейку, фиксируя его стопорами, чтобы модуль не смещался.
4. Подключение фазы на вход (10 мин). Ввожу фазный провод в верхнюю клемму (обычно маркирована L или 1) и затягиваю винт.
5. Подключение нуля на вход (10 мин). Соединяю нулевой провод с соответствующей клеммой (N), соблюдая полярность.
6. Связь с групповыми автоматами (20 мин). Соединяю выход УЗО с входными клеммами последующих автоматических выключателей.
7. Контроль затяжки (15 мин). Еще раз проверяю все винтовые соединения. Я заметил, что недотянутый контакт — главная причина пожаров в щитках.
8. Первый запуск (5 мин). Включаю питание и нажимаю кнопку «Тест». Устройство должно мгновенно отключить сеть.
9. Замер утечек (15 мин). С помощью мультиметра проверяю токи утечки в режиме нагрузки, чтобы убедиться в отсутствии ложных срабатываний.
10. Маркировка (5 мин). Наклеиваю бирку с надписью «Вводное противопожарное УЗО», чтобы любой человек понимал назначение модуля.

Таблица 3. План-график монтажа

Технические нюансы и требования

При выборе и установке важно учитывать внешние факторы. Температура внутри щитка при высокой нагрузке может расти, что влияет на время срабатывания электроники. Влажность воздуха в прихожих (где часто стоят щитки) не должна превышать 80%, иначе возможны окислы. Согласно ПУЭ, противопожарное УЗО должно иметь ток утечки 100 мА или 300 мА. Это позволяет устройству не реагировать на мелкие бытовые утечки, но мгновенно срабатывать при серьезном пробое изоляции. Я всегда проверяю совместимость брендов: лучше ставить УЗО и автоматы одного производителя, чтобы избежать проблем с селективностью.

Типичные ошибки при монтаже

Новички часто допускают промахи, которые делают защиту бесполезной или опасной. Вот основные из них:

1. Перепутан фазный и нулевой провод на входе — устройство может не сработать или сгореть.
2. Выбор УЗО с током утечки 30 мА на ввод — оно будет постоянно «выбивать» из-за суммарных утечек всех приборов в доме.
3. Отсутствие заземления в старом фонде — УЗО будет работать, но защита станет менее эффективной.
4. Использование проводов с сечением меньше вводного кабеля — приведет к перегреву перемычек.
5. Игнорирование обжима наконечниками — многожильный провод расплющивается винтом, создавая плохой контакт.
6. Установка УЗО после групповых автоматов — теряется смысл противопожарной защиты всего ввода.
7. Забытая проверка кнопки Тест после монтажа — риск обнаружить неисправность только в момент аварии.

Расчет затрат на установку

Стоимость зависит от того, кто выполняет работу. Самостоятельный монтаж экономит деньги, но требует наличия инструмента. Профессиональный электрик дает гарантию на соединение.

Таблица 4. Сравнение стоимости (своими руками vs профи)

Эксплуатация и обслуживание

После установки устройство не требует сложного ухода, но нуждается в контроле. Регламент прост: раз в месяц нажимайте кнопку «Тест». Если УЗО не отключилось мгновенно — модуль подлежит замене. Раз в год я рекомендую подтягивать винтовые соединения, так как от перепадов температур металл «гуляет», и контакт может ослабнуть. Средний срок службы качественного УЗО составляет 10-15 лет, если не было критических перегрузок.

Сравнение с альтернативами

Помимо противопожарного УЗО, существуют и другие решения. Важно понимать разницу, чтобы не переплатить за ненужный функционал.

• Дифференциальный автомат — совмещает функции УЗО и обычного автомата. Занимает меньше места, но стоит дороже и менее надежен как комплексная защита.
• УЗИС (Устройство защиты от изоляционных сбоев) — используется в основном в промышленном секторе или специфических сетях IT, для квартиры избыточно.
• Обычное УЗО (30 мА) — защищает человека от удара током, но не предназначено для защиты от пожара на вводе.
• Реле напряжения — защищает технику от скачков вольтажа, но не видит утечки тока.
• Комбинированный щит — установка и УЗО, и реле напряжения. Самый надежный вариант.
• Автоматический выключатель — защищает только от короткого замыкания и перегруза, пожар из-за утечки не остановит.
• Противопожарные датчики — сигнализируют о дыме, но не предотвращают причину возгорания.

Ответы на частые вопросы

Чем противопожарное УЗО отличается от обычного?
Обычное (30 мА) спасает жизнь человека, противопожарное (100-300 мА) предотвращает возгорание проводки при утечках тока.

Какой ток утечки выбрать для ввода в квартиру?
Оптимально 100 мА. Этого достаточно для защиты от пожара и при этом минимизирует риск ложных срабатываний.

Можно ли ставить УЗО без заземления?
Да, оно будет работать. УЗО сравнивает ток в фазе и нуле, заземление для этого процесса не обязательно, хотя и желательно для общей безопасности.

Почему УЗО постоянно выбивает?
Либо есть реальная утечка (поврежден кабель, пробит ТЭН стиралки), либо суммарная утечка всех приборов превышает порог срабатывания.

Нужно ли ставить УЗО, если есть автоматы?
Да. Автомат не видит утечку тока, которая может вызвать тление изоляции и пожар. УЗО закрывает этот пробел.

Какой бренд УЗО самый надежный?
Лидерами считаются ABB и Schneider Electric. Из более бюджетных, но рабочих вариантов — IEK (серия Expert).

Можно ли объединять несколько УЗО?
Можно, но нужно соблюдать селективность, чтобы при аварии в одной комнате не гасла вся квартира.

Как часто нужно нажимать кнопку Тест?
Раз в месяц. Это единственный способ проверить, что механизм расцепления не заклинил.

Меры безопасности:
При работе используйте диэлектрические перчатки. Никогда не касайтесь оголенных проводов без предварительной проверки индикатором. Если чувствуете запах гари от модуля — немедленно обесточьте сеть. Работайте в сухой обуви на диэлектрическом коврике.
