Монтаж электросети в коттедже требует предельной точности и строгого соблюдения норм ПУЭ. Ошибка в расчетах или некачественный контакт могут привести к короткому замыканию или даже пожару. Разводка электрики в частном доме своими руками обычно занимает от двух недель до месяца для среднего объекта. Стоимость материалов для дома площадью 100 кв.м начинается от 60 000 рублей. Грамотный подход обеспечит стабильную работу всех приборов и безопасность жителей.
Особенности электромонтажных работ
Данный процесс считается сложным и требует базовых знаний физики. Нужно понимать, как работает однофазная и трехфазная сеть, уметь пользоваться измерительными приборами. Для реализации проекта в среднем доме потребуется около 15–20 рабочих дней. Оптимально приступать к прокладке кабеля после завершения черновых работ по возведению стен и перекрытий, но строго до начала чистовой отделки помещений.
Подбор необходимых материалов
Для качественного монтажа я всегда использую только сертифицированную продукцию. Основной упор делается на пожаробезопасность и долговечность соединений. Расход кабеля рассчитывается с запасом 10–15% на изгибы и подрезку.
- Кабель ВВГнг-LS сечением 2.5 мм² (для розеток)
- Кабель ВВГнг-LS сечением 1.5 мм² (для освещения)
- Подрозетники для бетона или гипсокартона
- Гофрированная труба ПВХ (для защиты кабеля)
- Распределительные коробки
- Щит распределительный (пластиковый или металлический)
- Автоматические выключатели разных номиналов
- УЗО (устройство защитного отключения)
- Клеммники WAGO для надежного соединения
| Название материала | Назначение | Примерный расход (на 100 м²) | Средняя цена |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | Силовые линии (розетки) | 200–300 м | 70–110 руб/м |
| Кабель ВВГнг-LS 3х1.5 | Линии освещения | 150–200 м | 50–80 руб/м |
| Гофра ПВХ 20 мм | Защита проводки | 300–400 м | 15–25 руб/м |
| Подрозетник | Монтаж розеток/выключателей | 30–50 шт | 30–60 руб/шт |
| Автоматический выключатель | Защита линий от перегрузок | 10–15 шт | 250–600 руб/шт |

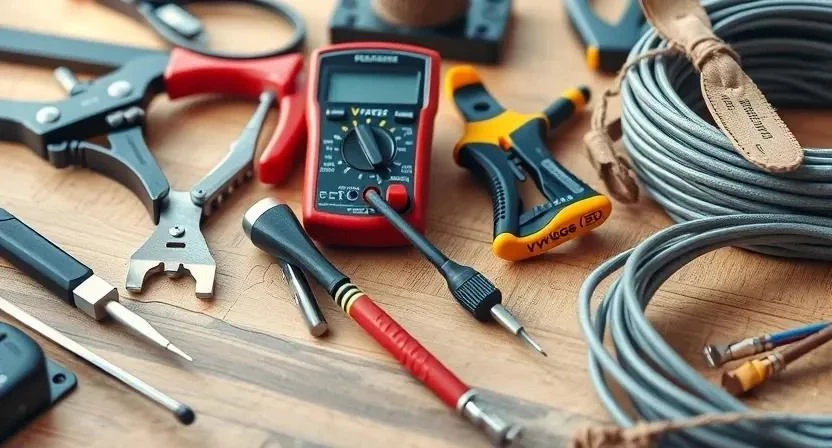

Инструментарий для электрика
Правильный инструмент ускоряет работу в несколько раз и избавляет от лишнего брака. Дорогостоящее оборудование, например штроборез с пылесосом, имеет смысл брать в аренду на неделю. Это выйдет дешевле, чем покупать профессиональный инструмент для разового ремонта.
- Штроборез (для создания каналов в стенах)
- Перфоратор (бурение отверстий под коробки)
- Мультиметр (проверка напряжения и прозвонка)
- Стриппер (быстрое снятие изоляции)
- Набор диэлектрических отверток
- Строительный уровень
- Индикаторная отвертка
Организация пространства и поверхности
Перед стартом нужно полностью освободить комнаты от мебели и строительного мусора. Пол обязательно застилаю плотной полиэтиленовой пленкой, чтобы бетонная пыль не въелась в покрытие. Для работы инструментов организую временные точки питания с использованием надежных удлинителей и яркого переносного освещения.
Разметка стен выполняется строго по заранее составленной схеме. Очищаю поверхности от пыли, чтобы маркер не смазывался. При штроблении соблюдаю вертикаль и горизонталь, используя уровень. Отверстия под подрозетники сверлю перфоратором, стараясь не задеть арматуру. Перед укладкой кабеля проверяю все трассы на отсутствие препятствий и заусенцев в бетоне.
Пошаговый процесс монтажа
Работа выполняется последовательно. Я рекомендую не перепрыгивать через этапы, иначе придется переделывать целые участки.
- Составление схемы. Рисую план всех розеток, выключателей и точек света с указанием групп.
- Расчет мощности. Вычисляю суммарную нагрузку на сеть и подбираю сечение жилы кабеля.
- Разметка. Наношу линии прохождения кабеля на стены и потолок.
- Штробление. Прорезаю каналы в стенах и готовлю посадочные места под оборудование.

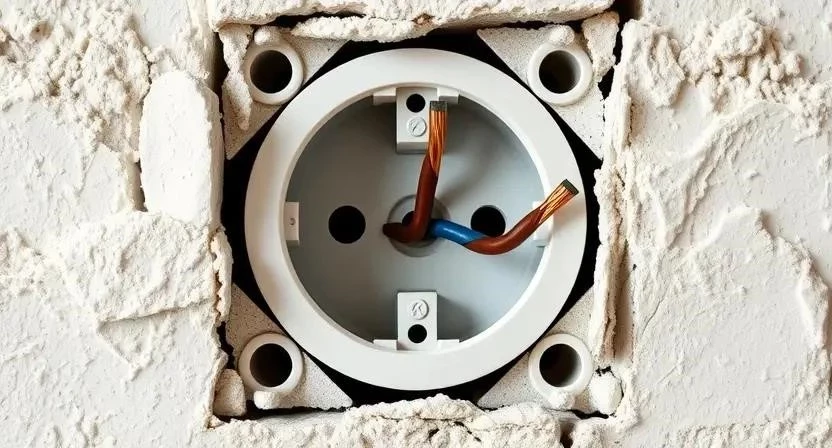

- Установка коробок. Монтирую подрозетники и распределительные коробки на гипс или алебастр.

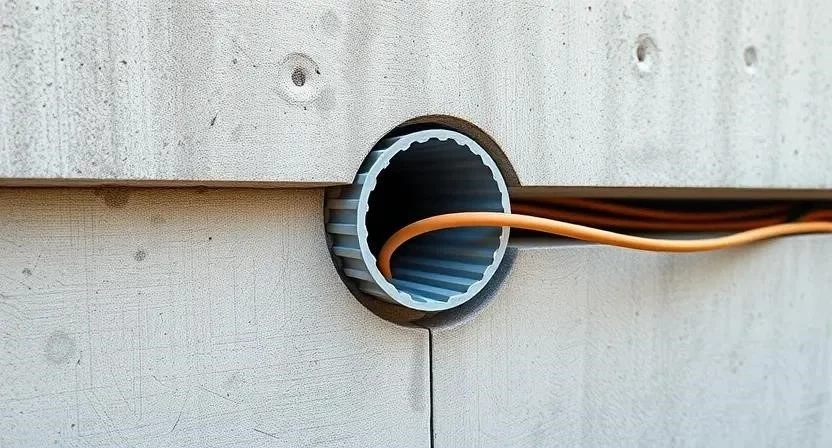

- Прокладка кабеля. Затягиваю провод в гофру и укладываю его в штробы.
- Соединение. Соединяю провода в коробках, используя только сертифицированные клеммы.

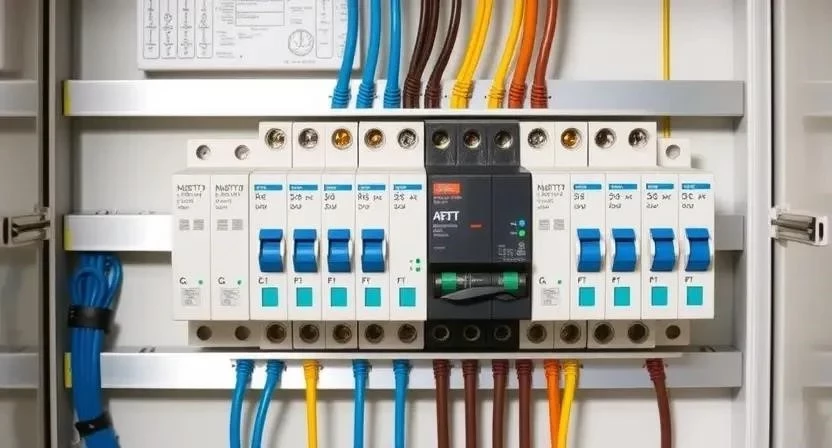

- Сборка щита. Устанавливаю распределительный щит на его постоянное место.
- Монтаж защиты. Подключаю УЗО и автоматические выключатели согласно схеме.
- Заземление. Создаю контур заземления в частном доме своими руками для безопасности.
- Финишная установка. Монтирую розетки, выключатели и светильники.
- Тестирование. Проверяю всю систему мультиметром и провожу первый запуск под нагрузкой.
Личный опыт: Однажды я забыл оставить запас кабеля в распределительной коробке (оставил всего 5 см). В итоге пришлось перетягивать всю линию из соседней комнаты, потому что провода просто не доставали до клемм. Всегда оставляйте запас 15–20 см.
| День | Вид работ | Особенности |
|---|---|---|
| 1-2 | Проектирование и разметка | Точный расчет расположения мебели |
| 3-6 | Штробление и сверление | Работа с пылесосом, соблюдение вертикалей |
| 7-9 | Монтаж подрозетников и коробок | Использование быстросохнущих смесей |
| 10-14 | Прокладка кабеля и гофры | Маркировка каждого провода |
| 15-18 | Сборка щита и заземление | Строгое соблюдение фазировки |
| 19-20 | Установка фурнитуры и запуск | Проверка каждого контакта мультиметром |
Технические нюансы и требования
Температура в помещении при монтаже должна быть от +5 до +30 градусов. При слишком низких температурах изоляция кабеля становится хрупкой и может треснуть. Строительные смеси для заделки штроб должны полностью высохнуть (обычно 24–48 часов) перед началом финишной шпаклевки.
Категорически запрещаю соединять медные и алюминиевые проводники напрямую. Это вызывает электрохимическую коррозию, контакт окисляется и начинает греться. Если в доме осталась старая алюминиевая проводка, используйте только специальные переходные клеммники.
Типичные ошибки новичков
Самая опасная ошибка — неправильный расчет нагрузки. Если повесить мощный бойлер и стиральную машину на один автомат 16А, он будет постоянно выбивать. Также часто забывают про заземление, что делает использование техники с металлическим корпусом опасным.
Скрутки проводов в коробках — это прошлый век. Я видел, как у людей обгорали стены из-за плохо затянутых скруток, которые со временем ослабли. Используйте клеммы WAGO. Еще одна проблема — использование кабеля с горючей изоляцией вместо ВВГнг-LS.
Личный опыт: Я заметил, что многие новички прокладывают кабель по диагонали, чтобы сэкономить метр провода. Это грубая ошибка. Проводка должна идти строго вертикально или горизонтально, чтобы потом вы не просверлили кабель, вешая картину на стену.
Экономика электромонтажа
Самостоятельная разводка позволяет существенно сэкономить на оплате труда. Профессиональная бригада берет оплату за каждую точку (розетку/выключатель) и за каждый метр штробы. При выполнении работ своими руками вы платите только за материалы и аренду инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 65 000 | 65 000 | 0 |
| Инструменты (аренда) | 5 000 | 0 (включено) | -5 000 |
| Работа мастера | 0 | 45 000 | 45 000 |
| 70 000 | 110 000 | 40 000 |
Эксплуатация и уход
После запуска сети начинайте полноценную эксплуатацию только после полного высыхания всех отделочных материалов. Срок службы качественного медного кабеля составляет около 30 лет. Раз в год рекомендую проверять затяжку контактов в распределительном щите, так как от вибраций и перепадов температур они могут ослабнуть.
Варианты исполнения проводки
Скрытая проводка — самый эстетичный вариант, но она требует штробления. Открытая проводка в кабель-каналах проще в монтаже и обслуживании, но портит интерьер. В домах в стиле лофт часто используют ретро-проводку на изоляторах с витым шнуром.
Для управления светом сейчас популярны беспроводные решения (умный дом). Это позволяет добавить выключатель в любое место без штробления стен. Однако базовую силовую сеть всё равно нужно делать классическим способом.
Личный опыт: В одной из комнат я решил оставить открытую проводку в стиле ретро с керамическими роликами. Это не только упростило монтаж, но и стало главным дизайнерским акцентом интерьера.
| Тип проводки | Плюсы | Минусы | Применение |
|---|---|---|---|
| Скрытая | Эстетика, защита | Сложный монтаж | Жилые комнаты, кухня |
| Открытая (кабель-канал) | Легкий доступ, скорость | Некрасиво | Гараж, подвал, кладовка |
| Ретро (витая) | Стиль, простота | Высокая цена кабеля | Гостиная, спальня (дизайн) |
| Беспроводная | Нет штроб, гибкость | Зависимость от батареек | Доп. освещение, декор |
Безопасность при работе
Электричество не прощает ошибок. Всегда работайте в диэлектрических перчатках и используйте инструмент с изолированными ручками. При работе со штроборезом обязательно надевайте респиратор и защитные очки — бетонная пыль очень вредна для легких. Никогда не проводите измерения под напряжением, если не уверены в исправности прибора. Всегда отключайте вводной автомат перед любыми манипуляциями с проводами.
Ответы на частые вопросы
- Можно ли использовать алюминиевый кабель? Нет, в современных домах используется только медь (ВВГнг-LS) из-за её гибкости и проводимости.
- Сколько розеток нужно в одной комнате? Минимум 3–5 штук, но лучше заложить с запасом, чтобы не использовать удлинители.
- Какое сечение кабеля выбрать для плиты? Для мощной электроплиты используйте кабель 3х4 мм² или даже 3х6 мм².
- Зачем нужно УЗО? Оно защищает человека от удара током, мгновенно отключая питание при утечке.
- Можно ли штробить несущие стены? Только в пределах норм (обычно не более 1/10 толщины стены) и только вертикально.
- Как найти проводку в стене? Поможет бесконтактный детектор напряжения или качественный трассоискатель.
- Что делать, если выбивает автомат? Проверить все включенные приборы на предмет короткого замыкания или перегрузки линии.
- Нужно ли разрешение на замену проводки? Внутри частного дома разрешение не требуется, если не меняется мощность ввода от сети.
