Перегрев автоматического выключателя в электрощите: причины и способы устранения

Перегрев автоматики в электрощите — это прямой путь к короткому замыканию и пожару в доме. Замена одного копеечного модуля занимает всего 15–20 минут, но игнорирование проблемы может привести к убыткам в миллионы рублей. Разберемся, почему греется автоматический выключатель и как быстро устранить эту опасность, чтобы спать спокойно.

Оценка ситуации и базовые знания

Прежде чем лезть в щиток, нужно понять, имеем ли мы дело с нормой или аварией. Любой прибор под нагрузкой выделяет тепло, и легкое теплое состояние корпуса при работе мощных приборов допустимо. Однако, если пластик начинает пахнуть, менять цвет или обжигать пальцы — это критическая неисправность. Я часто встречал новичков, которые путали рабочий нагрев с оплавлением контактов, что приводило либо к панике, либо к опасному бездействию. Диагностика требует базовых навыков работы с электричеством и строгого соблюдения правил безопасности.

Материалы для исправления проблемы

Для качественного ремонта мне всегда требуется определенный набор расходников. Не стоит экономить на деталях, которые стоят на страже безопасности вашего имущества. Если провод многожильный, использование наконечников обязательно, иначе контакт будет неплотным.

• Новый автоматический выключатель (номинал подбирается под сечение кабеля) — 1 шт.
• Наконечники НШВИ (под соответствующее сечение провода) — 10–20 шт.
• Отрезки медного провода ВВГнг-LS (если старый обгорел) — 1–2 метра.
• Специальный очиститель контактов в аэрозоле — 1 баллон.
• Изолента ПВХ или термоусадочные трубки — 1 упаковка.
• Маркировочные бирки для проводов — 5–10 шт.
• Стяжки нейлоновые для укладки кабеля — 10 шт.
• Мебельный или технический спирт для обезжиривания — 50 мл.

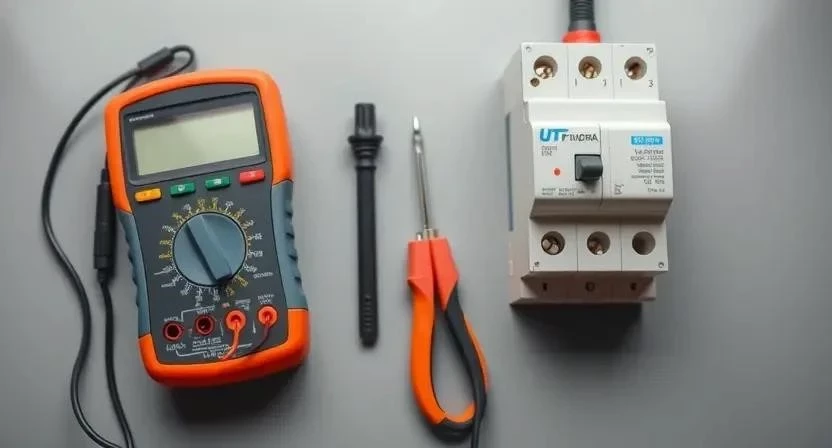

Инструментарий мастера

Правильный инструмент сокращает время работы и исключает ошибки при монтаже. Я всегда рекомендую использовать именно диэлектрический инструмент, чтобы избежать случайного удара током при работе в щитке.

• Отвертки с диэлектрическими ручками (крестовая и плоская) — комплект.
• Стриппер для зачистки изоляции (чтобы не повредить жилу) — 1 шт.
• Пресс-клещи для обжима наконечников НШВИ — 1 шт.
• Мультиметр цифровой для замера тока и напряжения — 1 шт.
• Бесконтактный пирометр или тепловизор для поиска точки перегрева — 1 шт.
• Пассатижи или бокорезы — 1 шт.
• Фонарик налобный для работы в темных нишах — 1 шт.

Подготовка рабочего пространства

Сначала я обеспечиваю себе максимально свободный доступ к распределительному щитку. Если перед ним стоит мебель или загромождены проходы, их нужно убрать. Обязательно организую дополнительное освещение с помощью налобного фонарика, так как при отключении вводного автомата в помещении может стать темно. Также стоит заранее выключить всю чувствительную электронику (компьютеры, серверы, умный дом), чтобы скачки напряжения при тестах не вывели их из строя.

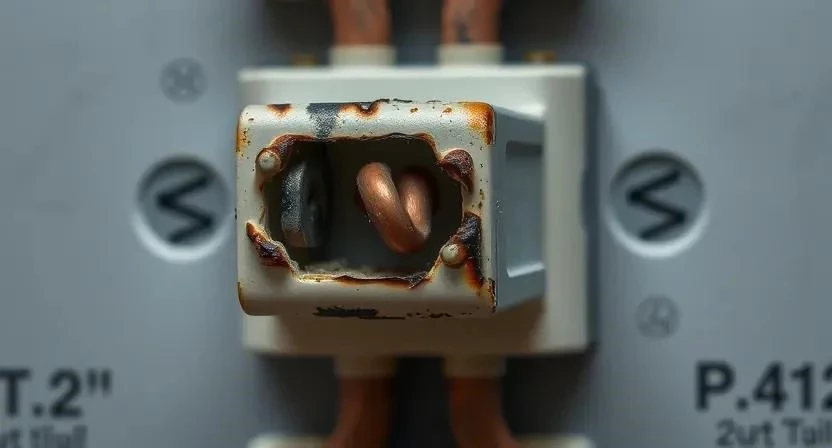

Приведение контактов в порядок

Очистка токоведущих частей — залог долгой службы автомата. Если я вижу на клеммах нагар или окислы, их нужно тщательно удалить, иначе новое устройство начнет греться так же быстро, как и старое. Использую для этого специальный очиститель или мелкую наждачную бумагу. Параллельно проверяю состояние изоляции проводов: если она задубела или почернела, этот участок кабеля нужно отрезать и зачистить заново. Внутри корпуса щитка обязательно удаляю пыль и паутину с помощью пылесоса или сжатого воздуха, так как грязь может способствовать перегреву и даже искрению.

Пошаговое устранение перегрева

Процесс диагностики и ремонта требует системного подхода. Я составил четкий алгоритм, который позволяет не пропустить ни одной детали.

1. Полное обесточивание (5 мин). Отключаю вводной автомат. Проверяю отсутствие напряжения мультиметром на всех шинах.
2. Визуальный осмотр (2 мин). Изучаю корпус автомата на предмет деформации, трещин или изменения цвета пластика.
3. Проверка фиксации (5 мин). Пробую пошатать провода в клеммах. Если провод «гуляет» — контакт плохой, это и есть причина нагрева.
4. Замер тока (10 мин). С помощью мультиметра измеряю фактический ток потребления в цепи под нагрузкой.
5. Анализ номинала (5 мин). Сверяю ампераж автомата с сечением кабеля. Если стоит автомат на 25А на проводе 1.5 мм² — это грубейшая ошибка.
6. Проверка дин-рейки (3 мин). Убеждаюсь, что модули плотно сидят на рейке и не смещаются.
7. Поиск шумов (5 мин). Прислушиваюсь, не жужжит ли автомат и нет ли характерного треска искрения.
8. Замена устройства (15 мин). Демонтирую старый модуль и устанавливаю новый, предварительно обжав жилы наконечниками НШВИ.
9. Общая протяжка (10 мин). Подтягиваю все винтовые соединения в щитке, чтобы исключить слабые контакты в других линиях.

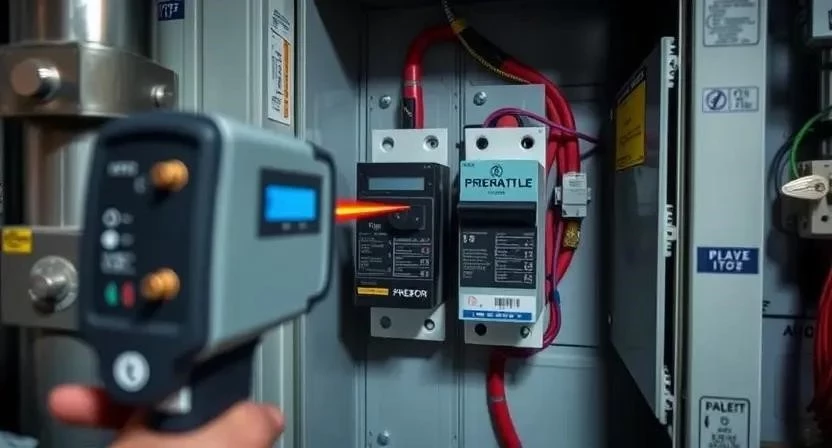

10. Тестовый запуск (20 мин). Включаю питание, запускаю нагрузку и контролирую температуру пирометром в течение 15 минут.

Однажды я столкнулся с ситуацией, когда автомат грелся из-за того, что его просто слишком сильно затянули. Винт перерезал медную жилу, площадь контакта уменьшилась, и начался локальный перегрев. Теперь я всегда затягиваю клеммы с умеренным усилием, без фанатизма.

Технические параметры нагрева и сечений

Чтобы понимать, где норма, а где авария, используйте эти данные.

Особенности и тонкости монтажа

Температура воздуха в помещении сильно влияет на работу автоматики. В закрытых пластиковых щитках без вентиляции тепло накапливается, что может привести к ложному срабатыванию теплового расцепителя. Особенно коварна алюминиевая проводка. Если соединить алюминий с медными клеммами напрямую, возникнет гальваническая пара, которая быстро окислится. Это приведет к росту сопротивления и сильному нагреву. Я всегда использую специальные переходники или заменяю старый алюминий на медь в месте подключения к автомату.

Помню случай, когда в старом доме грелся автомат на 25 ампер. Оказалось, что владелец просто «накрутил» на одну линию пять обогревателей. Автомат работал на пределе, но не выбивал, потому что был низкого качества. В итоге провод начал плавиться прямо внутри стены. Это классический пример того, почему нельзя ставить автомат с завышенным номиналом.

Типичные промахи новичков

Многие пытаются решить проблему «малой кровью», что только усугубляет ситуацию. Я выделил основные ошибки, которых стоит избегать:

1. Завышение номинала. Ставят автомат на 25А вместо 16А, чтобы «не выбивало». В итоге греется уже не автомат, а кабель в стене.
2. Игнорирование контакта. Считают, что если автомат новый, то затягивать винты не нужно.
3. Монтаж без наконечников. Зажимают многожильный провод просто так. Жилы сплющиваются, часть из них вылетает из зажима, площадь контакта падает.
4. Перетяжка винтов. Слишком сильный нажим срывает резьбу или перерезает жилу провода.
5. Экономия на бренде. Покупка безымянных модулей, где тепловой расцепитель работает некорректно.

Экономика ремонта и стоимость

Цена вопроса зависит от вашего выбора: сделать всё самому или вызвать профи. Качественные бренды стоят дороже, но служат десятилетиями и реально защищают дом.

Профилактика и уход

Чтобы щиток не стал источником беды, я рекомендую проводить профилактику раз в полгода. Главное правило — протяжка всех винтовых соединений. Медь и алюминий имеют свойство «течь» со временем, из-за чего контакты ослабевают. Также следите за суммарной мощностью приборов. Если вы заметили, что при включении чайника и стиральной машины автомат становится теплым — пора перераспределять нагрузку. Не забывайте раз в год очищать внутренности щитка от пыли, чтобы обеспечить естественную циркуляцию воздуха.

Способы модернизации сети

Если перегревы повторяются, значит, система устарела. Я предлагаю несколько вариантов решения проблемы на корню:

• Перераспределение нагрузки. Разделение одной перегруженной линии на две или три более слабых.
• Установка дифавтоматов. Замена обычных автоматов на дифференциальные для защиты и от перегрузки, и от утечек тока.
• Замена кабеля. Переход на современный кабель ВВГнг-LS с запасом по сечению (например, 2.5 мм² вместо 1.5 мм²).
• Установка вентиляционных решеток. Если щиток встроенный и тесный, установка перфорации поможет снизить температуру.
• Переход на медную проводку. Полный отказ от алюминия в жилых помещениях.
• Установка распределительных блоков. Чтобы избежать «скруток» и перегруза одной клеммы.
• Замена щитка на более просторный. Чтобы модули не стояли вплотную друг к другу.

Я однажды заменил в старой квартире всю старую алюминиевую разводку на медь с запасом по сечению. В итоге проблема с греющимися автоматами исчезла полностью, а владелец перестал бояться включать одновременно кондиционер и бойлер.

Ответы на частые вопросы

Какая температура автомата считается нормой?
При полной нагрузке корпус может нагреться до 40–50°C. Это ощущается как «тепло», но не обжигает. Если температура выше 60°C — это повод для тревоги.

Почему автомат греется, но не выключается?
Скорее всего, греется не тепловой расцепитель внутри, а плохой контакт на клеммах. Автомат «не видит» перегрузку сети, но место плохого контакта работает как обогреватель.

Можно ли охлаждать щиток вентилятором?
Это временная мера, которая не решает причину. Вентилятор может занести внутрь больше пыли, что только ухудшит ситуацию. Нужно искать причину перегрева.

Что делать, если пахнет горелой пластмассой?
Немедленно обесточить вводной автомат! Это признак активного плавления изоляции. Эксплуатация сети в таком состоянии запрещена до полной замены обгоревших элементов.

Чек-лист диагностики перегрева

Важно по безопасности: Все работы в электрощите проводите только при полностью отключенном питании. Используйте резиновые перчатки и защитные очки. При работе с химическими очистителями обеспечьте проветривание помещения. Никогда не касайтесь токоведущих частей голыми руками, даже если считаете, что ток отключен — всегда проверяйте напряжение прибором!
