Монтаж электропроводки в деревянном строении — задача с повышенным риском из-за горючести материала. Ошибка в выборе кабеля или способа крепления может привести к пожару. Безопасная прокладка кабеля по потолку в деревянном доме занимает от двух дней до двух недель в зависимости от сложности. Стоимость материалов начинается от 5 000 рублей за одну комнату. Правильный подход гарантирует надежность сети на десятилетия.
Что нужно знать перед стартом
Дерево горит быстро. Поэтому главная цель здесь — исключить любой контакт оголенного провода с балками или обшивкой. Я всегда опираюсь на ПУЭ (Правила устройства электроустановок), так как это база безопасности. Нужно оценить состояние потолка: есть ли трещины, не гниют ли балки. Время выполнения работ зависит от выбранного метода. Скрытая проводка требует больше усилий, но выглядит эстетично. Открытая монтируется быстрее. Важно иметь базовые навыки работы с электроинструментом и понимание схем заземления.
Что понадобится для работы

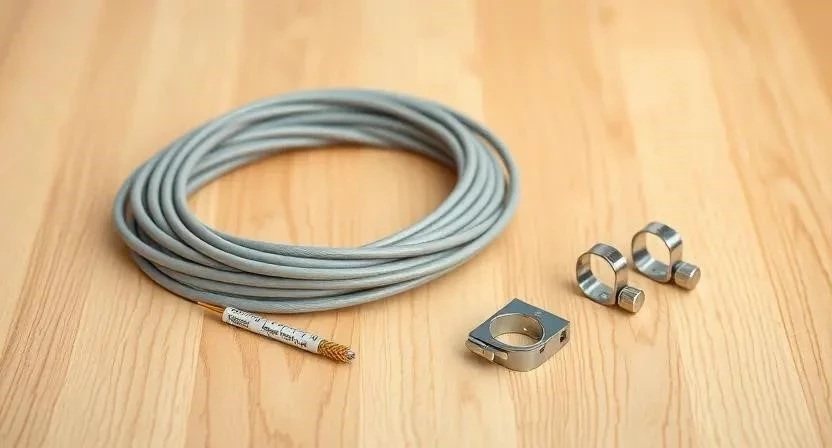

Для монтажа я использую только негорючие материалы. Основной выбор — кабель ВВГнг-ЛС, который не поддерживает горение и имеет низкое дымовыделение. В зависимости от метода прокладки потребуются разные защитные оболочки.
- Кабель ВВГнг-ЛС (сечение 2.5 мм² для розеток, 1.5 мм² для света)
- Металлические трубы (стальные) для скрытой прокладки
- Гофротруба ПВХ (только для зон за подвесным потолком)
- Гибкий металлорукав в ПВХ-изоляции
- Пластиковые кабель-каналы из самозатухающего пластика
- Металлические скобы и клипсы для фиксации
- Дюбель-хомуты для крепления к бетону или плотному дереву
- Негорючие подкладки из асбеста или металла
- Клеммники WAGO или винтовые зажимы
- Распределительные коробки (металлические или из негорючего пластика)
| Материал | Расход на м² (примерно) | Средняя цена за ед. | Назначение | |
|---|---|---|---|---|
| Кабель ВВГнг-ЛС 3х2.5 | 4-6 метров | 80 руб/м | Силовые линии | |
| Металлическая труба | 3-5 метров | 150 руб/м | Защита в стенах/потолке | |
| Гофротруба (ПВХ) | 4-6 метров | 25 руб/м | Подвесной потолок | |
| Кабель-канал (25х16) | 3-5 метров | 60 руб/м | Открытый монтаж | |
| Металлические скобы | 10-15 шт | 5 руб/шт | Фиксация кабеля |
Инструментарий мастера
Качественный инструмент ускоряет процесс и делает соединение надежным. Я рекомендую использовать профессиональный инструмент, но часть позиций можно взять в аренду.
- Перфоратор — для сверления отверстий в плотных балках
- Шуруповерт — основной инструмент для крепления коробок и клипс
- Дрель — для точного сверления под кабель
- Стриппер — для быстрой и чистой зачистки изоляции
- Обжимные клещи — для качественного контакта в гильзах
- Индикатор напряжения — проверка отсутствия тока (обязательно!)
- Мультиметр — проверка целостности линии и заземления
- Уровень и рулетка — чтобы проводка не шла «волнами»
- Кусачки и плоскогубцы — для обрезки и правки металла
Подготовка пространства
Безопасность начинается с обесточивания. Я первым делом отключаю вводной автомат в щитке и вешаю табличку «Не включать!». Мебель в комнате сдвигаю к центру или выношу. Пол застилаю плотной пленкой, чтобы строительная пыль от сверления дерева не въелась в покрытие. Рабочую зону освобождаю от лишних вещей и мусора. Хорошее освещение (прожектор) поможет видеть все нюансы перекрытий.
Работа с поверхностью
Деревянный потолок нужно внимательно осмотреть. Если есть гнилые участки или трещины, их восстанавливаю до начала монтажа. Поверхность выравниваю, если планируется установка кабель-каналов. Обязательно провожу огнезащитную обработку всех балок и досок специальным антипиреном. Это создает дополнительный барьер для огня. Только после высыхания состава приступаю к разметке трасс.
Процесс монтажа по этапам
Выбор метода зависит от дизайна и бюджета. Я разберу основные варианты.
Открытый способ
Этот метод самый простой в обслуживании. Я часто использую его в стиле лофт или кантри.
- Разметка трассы с помощью карандаша и уровня (30-60 мин).
- Нарезка кабель-канала по размеру (20-40 мин).
- Прикручивание основы кабель-канала к потолку саморезами (1-2 часа).
- Укладка кабеля ВВГнг-ЛС внутрь канала (30 мин).
- Закрытие крышки кабель-канала до щелчка (30 мин).
- Монтаж распределительных коробок в точках разветвления (1 час).
- Подключение кабелей через клеммники (1-2 часа).
- Проверка всей линии мультиметром (30 мин).

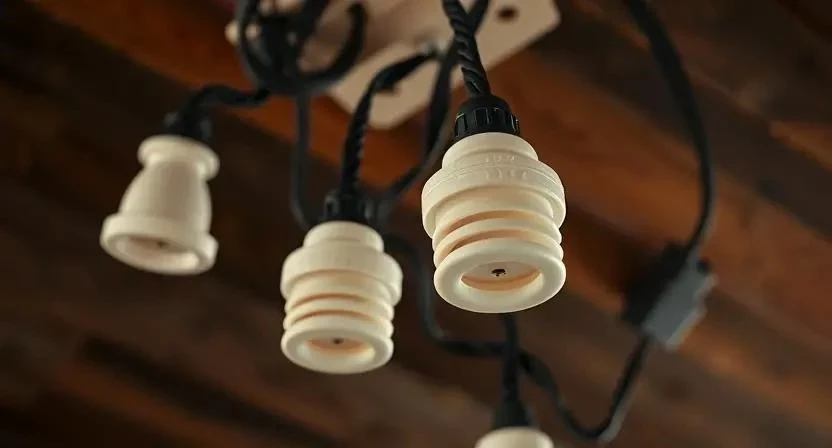

Если используется ретро-проводка на изоляторах, я сначала креплю керамические ролики, а затем натягиваю витой провод, создавая эстетичные дуги. При креплении на скобы обязательно использую негорючую подкладку (асбест или металлическую пластину) между скобой и деревом, чтобы избежать перетирания изоляции при усадке дома.
Скрытый способ
Такой вариант требует больше времени, но скрывает все коммуникации.
- Определение мест прохода кабеля сквозь балки (1 час).
- Сверление отверстий в балках перекрытия строго по центру (2-3 часа).

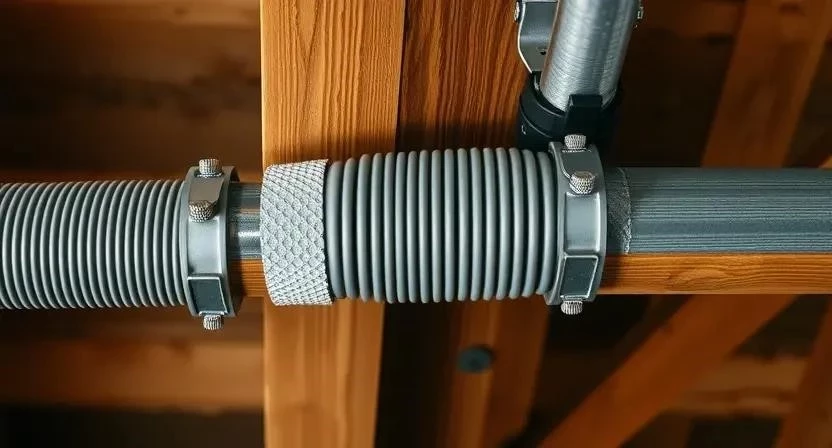

- Монтаж стальных труб в местах прохода через горючие конструкции (2-4 часа).
- Протяжка кабеля через трубы с помощью стального троса (1-2 часа).
- Фиксация кабеля в трубах с помощью специальных зажимов (1 час).
- Установка металлических распределительных коробок (1-2 часа).
- Заделка отверстий негорючим герметиком (1 час).
- Проверка изоляции кабеля после протяжки (30 мин).
Я один раз решил сэкономить и взял обычный ВВГ, но вовремя спохватился и заменил его на ВВГнг-ЛС, так как безопасность важнее копеек. В балках кабель никогда не укладываю впритык к краю — оставляю минимум 3-5 см от поверхности, чтобы избежать повреждений при отделке.
Монтаж за подвесным или натяжным потолком
Здесь есть пространство для маневра, но ПУЭ всё равно работает.
- Разметка мест расположения светильников и выключателей (1 час).
- Крепление металлических крюков или лотков к перекрытию (2-3 часа).
- Укладка кабеля в ПВХ-гофру (1-2 часа).
- Подвес гофры на крюки с шагом 50-70 см (2 часа).
- Подключение к распределительной коробке (1-2 часа).
- Проверка отсутствия натяжения кабеля в гофре (30 мин).
- Финальный тест сети под нагрузкой (1 час).
Важные нюансы электромонтажа
Дерево — живой материал. Я заметил, что в старом срубе дерево «гуляет», поэтому использовал эластичные крепления, чтобы кабель не перетерся со временем. Всегда соблюдаю дистанцию от горючих материалов. В условиях повышенной влажности (например, в ванной или на кухне) использую только герметичные коробки с индексом защиты не ниже IP44. Кабель должен быть строго НГ-ЛС. Это значит, что при коротком замыкании он не превратится в факел, а просто оплавится с минимальным дымом.
На чем обычно спотыкаются новички
Самая грубая ошибка — использование дешевого кабеля без маркировки НГ. Это прямой путь к пожару. Также часто забывают про защиту в местах прохода через перекрытия, прокладывая провод просто в дереве. Еще одна беда — перегрузка сети. Когда в одну линию включают и чайник, и обогреватель, кабель греется, что в деревянном доме недопустимо. Я советую разделять линии освещения и розеток. Игнорирование усадки дома приводит к тому, что через год кабель натягивается как струна и может лопнуть.
Расчет стоимости и экономия
Цена зависит от объема работ и выбранного метода. Скрытая проводка в трубах — самая дорогая из-за стоимости металла и трудозатрат.
| Статья расходов | Количество (на комнату 20м²) | Средняя цена | |
|---|---|---|---|
| Кабель ВВГнг-ЛС | 60 м | 80 руб/м | 4 800 |
| Металлорукав/трубы | 20 м | 120 руб/м | 2 400 |
| Крепеж, коробки, клеммы | комплект | 2 000 руб | 2 000 |
| Работа мастера | 20 м² | 800 руб/м² | 16 000 |
| — | — | 25 200 |
Если делать всё своими руками, экономия составит около 16 000 рублей. Однако я сам монтировал ретро-проводку в гостиной и понял, что разметка — это 80% успеха, иначе провода будут висеть криво. Новичку проще нанять профи, чтобы не рисковать безопасностью дома.
Эксплуатация после завершения
Проводка не требует ежедневного ухода, но проверки необходимы. Раз в год я рекомендую проверять затяжку винтовых соединений в коробках (если они есть) и работу УЗО. Срок службы качественного кабеля ВВГнг-ЛС составляет около 30 лет. Главное — не перегружать сеть и использовать стабилизаторы напряжения, если в поселке скачет вольтаж. При появлении запаха жженого пластика или мерцании света нужно немедленно обесточить дом и вызвать электрика.
Сравнение методов прокладки
Чтобы определиться с выбором, посмотрите на эту таблицу. Я распределил варианты по эффективности и стоимости.
| Метод | Плюсы | Минусы | Область применения |
|---|---|---|---|
| Кабель-канал | Быстро, дешево | Виден на потолке | Хозблоки, гаражи |
| Ретро (изоляторы) | Очень красиво | Дорого, сложно | Гостиные, спальни |
| Металл. трубы | Макс. безопасность | Сложный монтаж | Скрытая проводка |
| Гофра (под потолком) | Эстетично, удобно | Нужен подвесной потолок | Современный ремонт |
| Скобы с подкладкой | Простота | Минимальная защита | Черновые помещения |
Часто задаваемые вопросы
Какой кабель выбрать для деревянного дома?
Только ВВГнг-ЛС. Буквы «нг» означают негорючесть, а «ЛС» — низкое дымовыделение.
Можно ли использовать пластиковую гофру?
Можно, но только если она находится за подвесным потолком или в зоне, где нет прямого контакта с деревом в критических узлах. В идеале — использовать негорючую гофру или металлорукав.
Как обеспечить пожарную безопасность?
Установите УЗО (устройство защитного отключения) и качественные автоматы. Используйте металлические трубы в местах прохода через деревянные перекрытия.
Сколько стоит проложить проводку?
В среднем от 500 до 1200 рублей за квадратный метр работы, без учета материалов.
Нужен ли проект электропроводки?
Да, проект позволяет точно рассчитать количество кабеля и избежать лишних петель, которые могут перегреться.
Как проверить качество монтажа?
С помощью мультиметра проверить отсутствие короткого замыкания и с помощью мегаомметра проверить сопротивление изоляции.
Что делать, если дерево дает усадку?
Оставляйте небольшой запас кабеля («петли») в распределительных коробках и используйте эластичные крепления.
Меры безопасности
Работа с электричеством не прощает ошибок. Всегда используйте диэлектрические перчатки и защитные очки при сверлении потолка. При работе с химией (антипиренами) обязательно обеспечьте проветривание помещения и наденьте респиратор. Никогда не работайте под напряжением. Если используете стремянку, убедитесь, что она устойчива, а ваш помощник придерживает её снизу. Пожарный огнетушитель должен быть в комнате во время проведения всех тестов сети.
