Работа с электропроводкой требует предельной концентрации и строгого соблюдения норм ПУЭ. Ошибка в монтаже может привести к короткому замыканию, пожару или удару током, который вызывает остановку сердца. Простая замена розетки занимает около 30 минут, но требует четкого соблюдения техники безопасности при электромонтаже. Правильный подход к процессу полностью исключает риск для жизни и здоровья.
Базовые знания перед стартом
Электромонтаж начинается с понимания того, как работает ток и напряжение. В бытовой сети мы имеем дело с переменным напряжением 220В, где есть фаза (под напряжением) и ноль. Я всегда напоминаю новичкам: ток всегда ищет кратчайший путь к земле, и если этот путь пройдет через тело человека, последствия будут фатальными. На выполнение простых работ по замене фурнитуры уходит от 1 до 3 часов, но подготовка занимает половину этого времени.
Существуют ситуации, когда работать самостоятельно категорически нельзя. Это касается монтажа главного распределительного щита, работы с трехфазным напряжением 380В или вмешательства в общедомовой стояк. В таких случаях я рекомендую вызывать сертифицированного специалиста, так как цена ошибки здесь слишком высока.
Подбор необходимых материалов

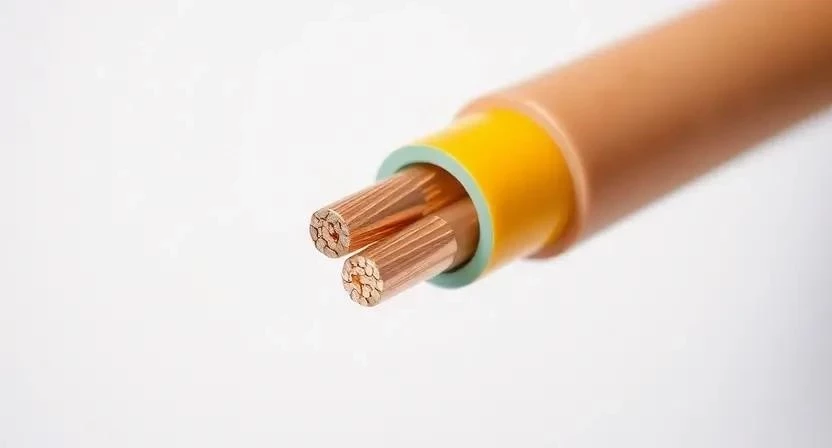

Для качественного и безопасного монтажа я использую только сертифицированные компоненты. Основной акцент стоит сделать на качестве изоляции и сечении кабеля. Медный кабель ВВГнг-LS является стандартом для жилых помещений из-за его негорючести и низкой дымности.
- Медный кабель ВВГнг-LS 3х2.5 (для розеток)
- Медный кабель ВВГнг-LS 3х1.5 (для освещения)
- Клеммники WAGO (для надежного соединения)
- Изолента ПВХ (дополнительная защита)
- Автоматические выключатели (соответствующие нагрузке)
- Устройства защитного отключения (УЗО)
- Гофротруба ПВХ (защита кабеля от механических повреждений)
- Подрозетники и распределительные коробки
| Материал | Характеристика | Расход на точку | Примерная цена |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | Медь, изоляция ПВХ | 3-7 метров | 70-110 руб/м |
| Клемма WAGO | Самозажимная | 2-4 шт | 25-45 руб/шт |
| Автомат (16А) | Тип B или C | 1 шт | 300-600 руб |
| Гофра 20мм | Пластик, ПВХ | 3-7 метров | 15-30 руб/м |
| УЗО (30мА) | Защита от утечки | 1 шт на линию | 800-1500 руб |

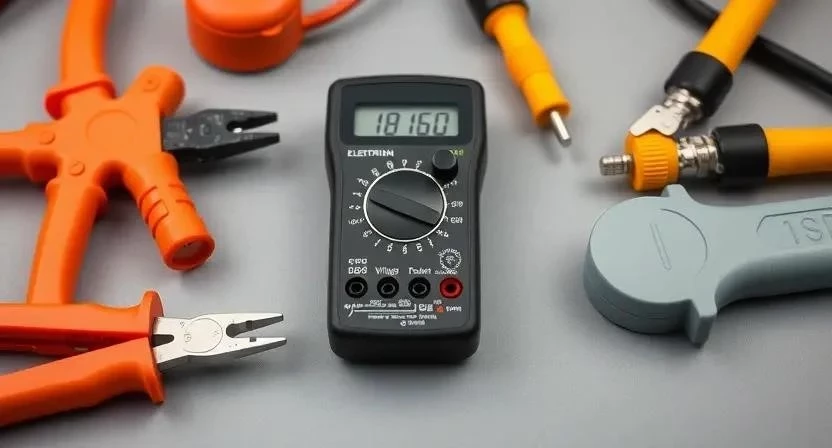

Инструментарий для электромонтажа
Использование бытовых инструментов в электрике недопустимо. Я применяю только диэлектрический инструмент, ручки которого рассчитаны на напряжение до 1000В. Это единственный способ обеспечить базовую защиту при случайном касании фазы.
- Мультиметр (замер напряжения и прозвонка цепей)
- Индикаторная отвертка (быстрое определение фазы)
- Стриппер (аккуратное снятие изоляции без повреждения жил)
- Пассатижи с диэлектрическими ручками (загиб и обрезка проводов)
- Бокорезы (чистый срез кабеля)
- Набор отверток с изоляцией (затяжка винтовых соединений)
- Нож электрика (работа с толстой оболочкой кабеля)
| Инструмент | Назначение | Тип приобретения | Важность |
|---|---|---|---|
| Мультиметр | Диагностика сети | Покупка | Обязательно |
| Индикаторная отвертка | Поиск фазы | Покупка | Обязательно |
| Стриппер | Зачистка проводов | Покупка | Желательно |
| Диэлектрические пассатижи | Монтаж и фиксация | Покупка | Обязательно |
| Перфоратор | Штробление стен | Аренда/Покупка | Желательно |
Организация рабочего пространства
Подготовка помещения напрямую влияет на безопасность. Я всегда начинаю с обеспечения яркого освещения, чтобы видеть каждый провод. Работа в полумраке часто приводит к ошибкам в маркировке фаз. Влага на полу или стенах категорически запрещена — вода проводит ток, превращая любую лужу в потенциальную ловушку.
Свободный доступ к электрощитку должен быть обеспечен на протяжении всего процесса. Я убираю все лишние вещи с пути к рубильнику, чтобы в экстренной ситуации можно было мгновенно обесточить объект. Если в помещении находятся другие люди, я четко обозначаю зону работ, чтобы никто случайно не включил питание.
Подготовка системы к работам
Полное обесточивание линии — это закон, который нельзя нарушать. Я выключаю соответствующий автоматический выключатель в щитке. После этого обязательно проверяю отсутствие напряжения с помощью индикаторной отвертки или мультиметра непосредственно на контактах, с которыми буду работать. Нельзя верить только положению рычажка автомата, так как он может быть неисправен.
Для исключения случайного включения питания я использую блокировку доступа к рубильнику. Я вешаю на щиток предупреждающую табличку «Не включать! Работают люди» или использую специальный замок. Однажды я столкнулся с ситуацией, когда жена решила «помочь» и включила свет, пока я держал провода в руках. Меня спасло только то, что я успел отпрыгнуть, но этот случай научил меня блокировать щиток физически.
Пошаговый алгоритм безопасного монтажа
- Выбор инструмента (10 мин). Подбираю только исправные приборы с целой изоляцией.
- Отключение питания (5 мин). Выключаю автомат в щитке и проверяю его срабатывание.
- Тестирование линии (5 мин). С помощью мультиметра убеждаюсь, что на проводах 0 вольт.
- Демонтаж старых элементов (20-40 мин). Аккуратно извлекаю старые розетки или выключатели, не повреждая стены.
- Проверка изоляции (15 мин). Осматриваю кабель на предмет трещин или оплавлений.
- Монтаж новых узлов (30-60 мин). Устанавливаю новые механизмы, соблюдая зазоры.
- Подключение заземления (15 мин). В первую очередь подключаю желто-зеленый провод к заземляющему контакту.
- Фиксация соединений (20 мин). Затягиваю винты или фиксирую клеммы WAGO до упора.
- Проверка целостности цепи (15 мин). Прозваниваю линию мультиметром на отсутствие короткого замыкания.
- Подача напряжения (5 мин). Включаю автомат в щитке.
- Контрольный замер (10 мин). Проверяю напряжение на выходе устройства.
- Тестирование УЗО (5 мин). Нажимаю кнопку «Тест» на УЗО, чтобы убедиться в его работоспособности.
Технологические нюансы и особенности
Работа в помещениях с повышенной влажностью (ванная, кухня) требует установки оборудования с классом защиты не ниже IP44. Я всегда использую влагозащищенные розетки с крышками. Температурный режим кабелей также важен: при прокладке рядом с трубами отопления я выбираю кабели с повышенной термостойкостью, чтобы изоляция не рассохлась через пару лет.
Совместимость материалов — еще один критический момент. Я никогда не соединяю медь и алюминий напрямую с помощью скрутки. В моем опыте был случай, когда в старом доме такая скрутка окислилась и начала греться, что привело к оплавлению стены. Только специальные переходные клеммники или опрессовка решают эту проблему.
Типичные ошибки новичков
- Работа под напряжением. Самая опасная ошибка, которая часто заканчивается больницей.
- Использование поврежденного инструмента. Трещины на ручках пассатижей делают их бесполезными при ударе током.
- Неправильный выбор сечения провода. Использование кабеля 1.5 мм² для мощного чайника ведет к перегреву и пожару.
- Отсутствие заземления. Без него корпус стиральной машины может оказаться под напряжением.
- Слишком сильная затяжка винтов. Перетянутый медный провод может просто переломиться.
Я часто видел, как люди экономят на гофре, прокладывая кабель прямо в штукатурке. Это ошибка: при любом ремонте стены вы просто перережете провод, не зная, где он проходит. Всегда используйте защитные кожухи.
Расчет затрат и экономия
Стоимость работ зависит от объема и сложности. Самостоятельный монтаж позволяет сэкономить на услугах мастера, но требует покупки качественного инструмента. Я составил сравнительную таблицу, чтобы наглядно показать разницу в расходах при замене проводки в одной комнате.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (кабель, автоматы) | 5 000 | 5 000 | 0 |
| Инструмент (базовый набор) | 4 000 | 0 (у мастера свой) | -4 000 |
| Работа по монтажу | 0 | 8 000 | 8 000 |
| 9 000 | 13 000 | 4 000 |
| Этап проверки | Что проверить | Метод проверки | Результат |
|---|---|---|---|
| Обесточивание | Отсутствие тока | Индикаторная отвертка | Светодиод не горит |
| Изоляция | Целостность оболочки | Визуальный осмотр | Нет трещин |
| Контакты | Плотность прилегания | Механический рывок | Провод не двигается |
| Заземление | Связь с контуром | Мультиметр | Сопротивление в норме |
| УЗО | Срабатывание защиты | Кнопка «Тест» | Рычаг упал вниз |
Эксплуатация после завершения работ
Монтаж не заканчивается в момент включения автомата. Я рекомендую раз в полгода проверять затяжку винтовых контактов в щитке. Медь имеет свойство «течь», и со временем соединение может ослабнуть, что приведет к искрению. Срок службы качественной изоляции составляет около 30 лет, но в условиях перепадов температур этот срок сокращается.

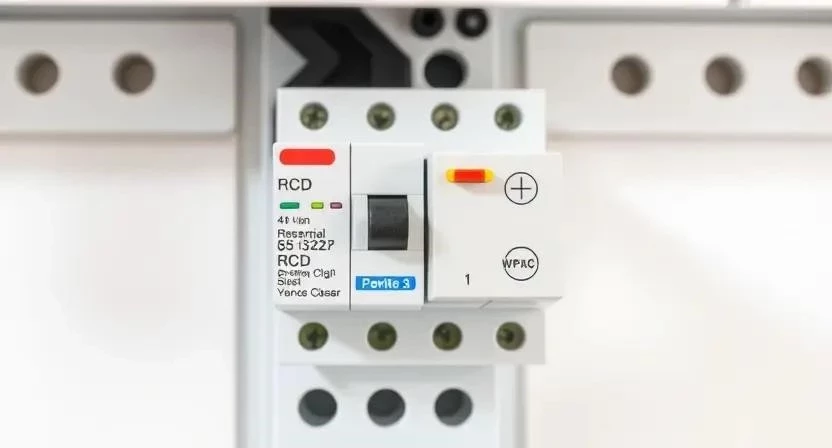

Обязательно проверяйте срабатывание УЗО раз в месяц. Нажмите кнопку «Тест» — если автомат не выключился, устройство неисправно и должно быть заменено немедленно. Это единственный способ быть уверенным, что защита сработает в реальной ситуации утечки тока.
Современные альтернативы традиционному монтажу
Сегодня можно использовать бескабельные системы для управления освещением, что минимизирует количество штробления стен. Модульный монтаж позволяет быстро заменять элементы сети без полного демонтажа проводки. Также я советую раз в несколько лет проводить профессиональный аудит электросети с использованием тепловизора.
Тепловизионное обследование позволяет увидеть перегрев контактов внутри стен или в щитке до того, как начнется пожар. Это самый эффективный способ профилактики в старых домах с изношенной проводкой.
Часто задаваемые вопросы (FAQ)
Чем отличается УЗО от автомата?
Автомат защищает кабель от перегрузки и короткого замыкания. УЗО защищает человека от удара током, отключая сеть при утечке тока на землю.
Можно ли использовать алюминий с медью?
Напрямую — категорически нет. Они образуют гальваническую пару, что ведет к окислению и нагреву. Используйте только клеммники WAGO или специальные переходники.
Что делать при ударе током?
Первым делом обесточить пострадавшего, используя диэлектрик (деревянную палку, сухую ткань). Не касаться человека голыми руками, пока он находится под напряжением.
Как проверить фазу?
Используйте индикаторную отвертку: при касании фазного провода лампочка в ручке загорится, на нуле или заземлении — нет.
Какой кабель выбрать для кухни?
Я рекомендую ВВГнг-LS сечением 2.5 мм², так как на кухне обычно много мощных приборов (чайник, духовка, микроволновка).
Нужно ли заземлять все розетки?
Да, заземление необходимо для всех розеток, особенно в помещениях с влажностью, чтобы избежать поражения током от корпуса прибора.
Что такое ПУЭ?
Это Правила устройства электроустановок — главный технический документ, регламентирующий все нормы электробезопасности.
