Обеспечение электробезопасности в жилом помещении начинается с контроля состояния заземляющего контура. Проверка заземления в розетке мультиметром позволяет выявить обрывы провода или опасное перепутывание фазы и нуля. Работа считается средней сложности, требует базовых навыков обращения с электричеством и занимает от 15 до 30 минут. Проводить такие замеры необходимо сразу после завершения электромонтажных работ или при возникновении странного поведения бытовой техники, например, при ощущении легкого покалывания от металлического корпуса стиральной машины.
Базовые знания и подготовка к работе
Работа с напряжением 220В сопряжена с риском поражения электрическим током, поэтому строгое соблюдение правил техники безопасности обязательно. Я всегда напоминаю, что перед началом любых манипуляций нужно убедиться в исправности изоляции щупов прибора. Основная задача — убедиться, что заземляющий контакт соединен с общим контуром здания, а не просто «висит» в воздухе или, что еще хуже, соединен с нулевым проводом.
Расходные материалы для обслуживания
В большинстве случаев проверка не требует затрат, но если в процессе диагностики обнаружится плохой контакт, потребуется замена элементов. Я заметил, что часто окисляются именно прижимные пластины в старых розетках, что искажает показания мультиметра.
- Зажимные клеммы для проводов — 2 шт.
- Винты М3 из нержавеющей стали — 4 шт.
- Изолента ПВХ (черная/желто-зеленая) — 1 метр.
- Термоусадочная трубка 4-6 мм — 5 см.
- Очиститель контактов в спрее — 10 мл.
- Набор уплотнительных шайб — 4 шт.
- Запасной заземляющий контакт (латунь) — 1 шт.
- Кабельные стяжки нейлоновые — 2 шт.
Материалы можно приобрести в любом строительном гипермаркете или магазине радиодеталей.
Таблица 1. Расходники для восстановления контактов
| Материал | Кол-во на точку | Расход на м2 (при замене) | Цена за ед. | |
|---|---|---|---|---|
| Клемма зажимная | 2 шт. | — | 15 руб. | 30 руб. |
| Винты стальные | 4 шт. | — | 5 руб. | 20 руб. |
| Изолента (отрез) | 1 м | — | 2 руб. | 2 руб. |
| Очиститель контактов | 10 мл | — | 50 руб. | 50 руб. |
| Термоусадка | 5 см | — | 10 руб. | 10 руб. |

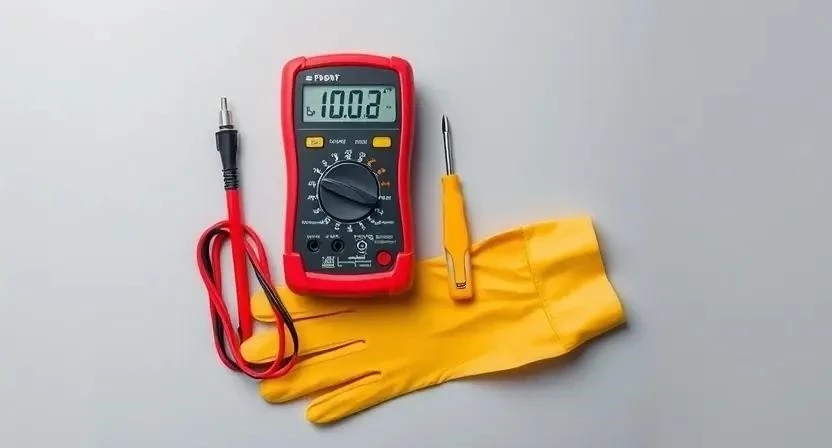

Инструментарий для диагностики
Для качественного замера потребуется минимальный набор инструментов. Главным прибором выступает мультиметр, который может быть как цифровым (более точным), так и аналоговым. Если прибора нет, его можно взять в аренду в сервисных центрах или купить бюджетную модель.
- Цифровой мультиметр — основной прибор для замера вольт.
- Индикаторная отвертка — для быстрого поиска фазы.
- Фонарик — для освещения внутренней части подрозетника.
- Диэлектрические перчатки — защита рук от случайного удара током.
- Набор отверток (крест/шлиц) — для демонтажа декоративной рамки.
- Пассатижи — для правки заземляющих усиков.
- Щетка с жестким ворсом — для удаления пыли с контактов.
Таблица 2. Назначение инструментов
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб.) |
|---|---|---|---|
| Мультиметр | Замер напряжения и сопротивления | Обязательно | 800 — 3000 |
| Индикаторная отвертка | Определение фазного провода | Обязательно | 100 — 300 |
| Диэлектрические перчатки | Электробезопасность | Обязательно | 300 — 700 |
| Фонарик | Освещение рабочей зоны | Желательно | 200 — 1000 |
| Набор отверток | Разборка конструкции розетки | Обязательно | 400 — 1200 |
Организация рабочего пространства
Перед началом работ обеспечьте хорошее освещение в комнате. Очистите пространство вокруг розетки, отодвинув мебель и технику, чтобы иметь свободный доступ к точке замера. Я всегда проверяю, чтобы на полу не было воды или влажных тряпок, так как это многократно увеличивает риск поражения током. Если в помещении находятся дети или домашние животные, их следует вывести в другую комнату до завершения всех тестов.
Первичный осмотр и очистка розетки
Внимательно осмотрите розетку на предмет трещин в пластике или следов оплавления. Я однажды обнаружил, что из-за скопившейся внутри пыли и шерсти домашних животных контакт заземления окислился, что давало ложные показания на мультиметре. Очистите отверстия контактов от пыли с помощью сухой щетки. Проверьте, плотно ли прилегает декоративная рамка к стене — если она болтается, это может свидетельствовать о плохой фиксации самой розетки в подрозетнике, что ведет к ослаблению зажимов проводов.

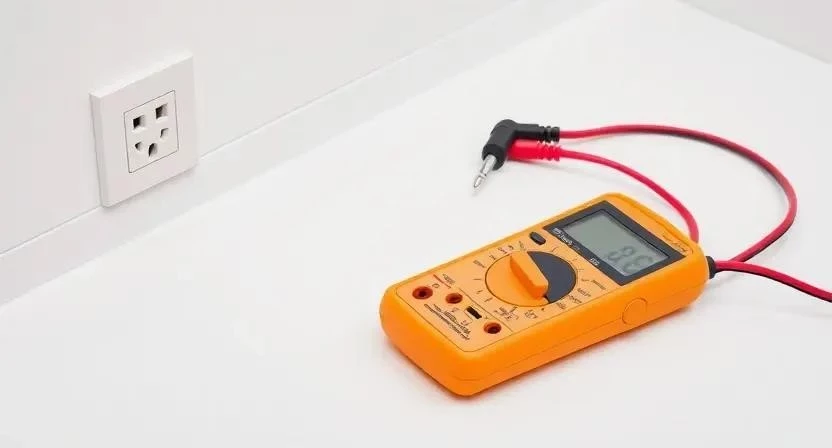

Алгоритм проверки заземления
Процесс замера требует предельной концентрации. Важно не касаться металлических частей щупов пальцами во время измерения.

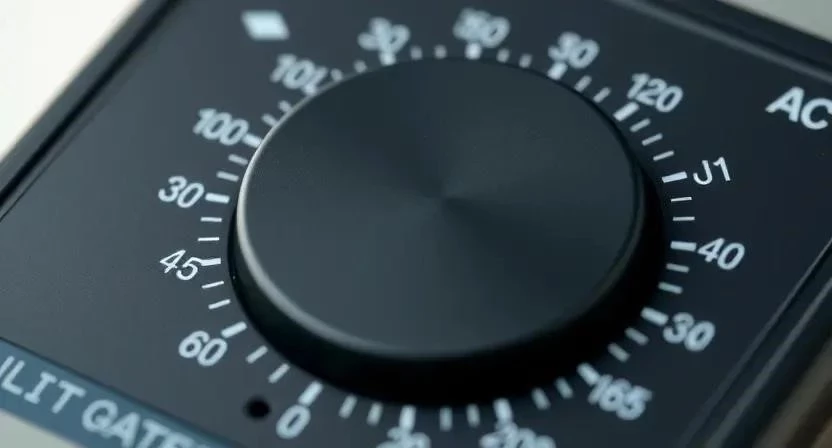

- Настройка прибора (2 мин). Переключите селектор мультиметра в режим измерения переменного напряжения (ACV). Выберите диапазон 600В или 750В.
- Тест щупов (1 мин). Соедините щупы между собой, чтобы убедиться в отсутствии обрыва в самих проводах прибора.
- Поиск фазы (2 мин). С помощью индикаторной отвертки определите, в каком из двух основных отверстий находится фаза.

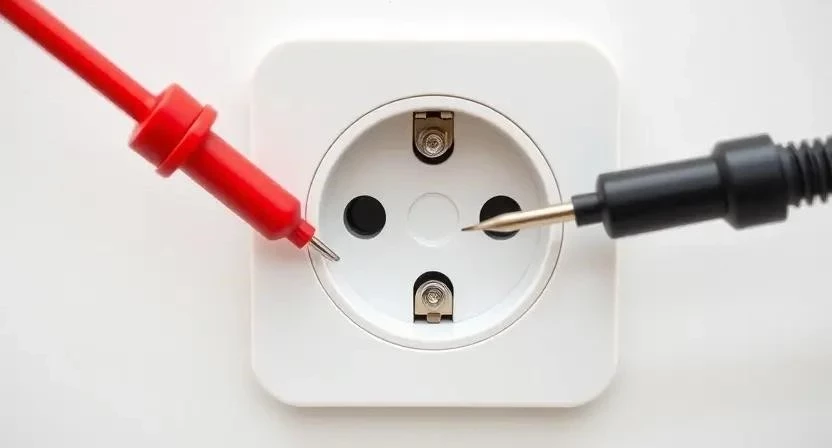

- Базовый замер (2 мин). Вставьте щупы в отверстия «фаза» и «ноль». На экране должно быть 220-230В. Это эталон для дальнейших сравнений.
- Проверка заземления (2 мин). Один щуп оставьте в фазном контакте, второй переставьте в заземляющий контакт (металлический усик).
- Анализ значения (1 мин). Если прибор показывает значение, близкое к 220В (разница не более 2-5В), значит, заземление присутствует и работает.
- Тест «Ноль-Земля» (2 мин). Замерьте напряжение между нулевым и заземляющим контактами. В идеале будет 0В, но допустимо до 2-5В.
- Поиск ошибок (2 мин). Если между нулем и землей напряжение высокое (например, 110В или 220В), значит, провода перепутаны или произошел обрыв нуля.
- Масштабирование (5 мин). Проведите аналогичные замеры в разных розетках комнаты, чтобы убедиться в целостности всей линии.
- Финальная фиксация (2 мин). Повторите замеры при включенном в сеть мощном приборе (например, чайнике), чтобы проверить стабильность заземления под нагрузкой.
Я помню случай, когда в одной из розеток замер показал 220В между фазой и землей, но при этом заземляющий провод был просто прикручен к нулевой шине в щитке. Это «псевдозаземление», которое крайне опасно, так как при обрыве нуля фаза окажется на корпусе всех приборов в доме.
Таблица 3. Ожидаемые значения напряжения
| Точки замера | Ожидаемое значение | Что это означает |
|---|---|---|
| Фаза — Ноль | 220 — 230 В | Сеть исправна, питание есть |
| Фаза — Земля | 210 — 230 В | Заземление работает корректно |
| Ноль — Земля | 0 — 5 В | Нормальное состояние сети |
| Фаза — Земля (0 В) | 0 В | Заземление отсутствует (обрыв) |
| Ноль — Земля (220 В) | 220 В | Критическая ошибка: перепутан ноль и фаза |
Технические тонкости процесса
На показания прибора влияет качество прилегания щупов к контактам. Если усики заземления в розетке разжаты, контакт будет неплотным, и мультиметр покажет заниженное напряжение. Также стоит учитывать нагрузку в сети: при работе мощных приборов в соседних комнатах напряжение между нулем и землей может немного вырасти. Температура воздуха обычно не влияет на замер, но высокая влажность может вызвать утечки тока, что исказит результат. Я рекомендую использовать только цифровые мультиметры с высоким входным сопротивлением, чтобы избежать влияния прибора на измеряемую цепь.
Типичные промахи новичков
Самая опасная ошибка — выбор режима измерения сопротивления (Омы) или прозвонки при включенном напряжении в сети. Я сам однажды чуть не сжег недорогой прибор, забыв переключить режим с прозвонки на ACV. Также новички часто путают заземляющий контакт с нулевым, что ведет к неверным выводам о безопасности сети. Игнорирование использования диэлектрических перчаток при работе с открытыми контактами может привести к серьезному удару током, особенно если рука вспотела или поверхность влажная.
Экономика проверки: свои силы против профи
Самостоятельная проверка обходится дешево, если у вас уже есть базовый инструмент. Основные затраты приходят только при необходимости замены изношенных деталей розетки.
- Стоимость покупки бюджетного мультиметра.
- Затраты на расходные материалы (клеммы, винты).
- Время, затраченное на изучение инструкции.
- Риск повреждения розетки при неправильном демонтаже.
- Экономия на вызове мастера.
- Стоимость профессионального оборудования для замера сопротивления.
Таблица 4. Сравнение затрат на проверку
| Статья расходов | Своими руками | С мастером-электриком | Экономия |
|---|---|---|---|
| Инструменты/Работа | ~1000 руб. (покупка прибора) | ~1500 — 3000 руб. (выезд + замер) | 500 — 2000 руб. |
| Расходники | ~100 руб. | ~200 руб. (с наценкой) | 100 руб. |
| Время | 30 минут | 1 час (с учетом ожидания) | — |
| ~1100 руб. | ~1700 — 3200 руб. | 600 — 2100 руб. |
Завершающие действия и регламент
После проведения всех замеров соберите инструменты и аккуратно закройте декоративную рамку розетки, убедившись, что провода внутри не пережаты пластиком. Я рекомендую проводить повторную проверку заземления раз в два года, особенно в частных домах, где заземляющий контур подвержен коррозии. Срок службы контактных групп в розетках составляет в среднем 10-15 лет, но при интенсивном использовании они изнашиваются быстрее, что требует их своевременной замены.
Другие способы диагностики
Если нет мультиметра, можно использовать специальные тестеры розеток. Это компактные устройства с индикаторными лампами, которые за секунду показывают тип ошибки (отсутствие земли, перепутан ноль и т.д.). Я часто использую такой тестер для экспресс-проверки всех розеток в доме, а мультиметром уточняю только проблемные точки. Для максимально точного замера сопротивления заземляющего устройства используют мегаомметр — этот прибор подает высокое напряжение и определяет реальную эффективность контура, что доступно только профессиональным электрикам.
Ответы на популярные вопросы
Почему мультиметр показывает 50В между нулем и землей?
Это может быть признаком перекоса фаз в сети или сильных помех от работающего электрооборудования. Если значение стабильно выше 10В, стоит вызвать электрика для проверки нулевого провода в щитке.
Что делать, если заземления в розетке нет?
В старых домах заземление часто отсутствует физически. В таком случае рекомендуется установить УЗО (устройство защитного отключения), которое обесточит сеть при утечке тока, предотвращая удар.
Можно ли использовать обычную лампочку для проверки?
Нет, это опасно и неинформативно. Лампочка не покажет разницу в несколько вольт, которая критична для диагностики качества заземления.
Нужно ли выключать автомат в щитке при замере напряжения?
Нет, замер напряжения (ACV) производится под нагрузкой, то есть при включенном питании. Но будьте предельно осторожны!
Чем отличается заземление от зануления?
Заземление — это соединение с отдельным контуром в земле. Зануление — соединение с нулевым проводом сети. Зануление в бытовых розетках запрещено ПУЭ, так как опасно при обрыве нуля.
Почему при замере фаза-земля показывает 0В?
Это означает полный обрыв заземляющего провода. Ваша техника не защищена, и любой пробой изоляции приведет к появлению тока на корпусе.
Влияет ли тип мультиметра на результат?
Да, дешевые аналоговые приборы имеют большую погрешность. Для точной диагностики лучше использовать цифровые модели с точностью до 0.1В.
