Особенности электромонтажа в деревянном доме

Древесина обладает высокой горючестью, что превращает любую ошибку в электрике в серьезную угрозу пожара. Проектирование электропроводки в деревянном доме требует строгого соблюдения технических регламентов, так как дерево подвержено усадке и перепадам влажности. Монтаж системы среднего уровня сложности в коттедже занимает от 7 до 14 дней, а стоимость материалов и работ может варьироваться от 60 000 до 250 000 рублей в зависимости от площади. Правильный подход к планированию сети гарантирует долговечность жилья и безопасность всех его обитателей.

Базовые требования и нормативная база

Любые электромонтажные работы в срубе или каркасном доме должны опираться на ПУЭ (Правила устройства электроустановок), СНиП и ГОСТ. Особое внимание стоит уделить СП 31-110-2003, который регламентирует особенности работы с деревянными конструкциями. Я всегда настаиваю на профессиональном проектировании, потому что случайная прокладка кабеля без учета нагрузок приводит к перегреву линий.

Процесс начинается с разработки детального плана, где отмечены все точки потребления. Далее следует расчет мощностей и подбор сечения кабеля. Только после этого приступают к физическому монтажу. Исполнитель обязан иметь соответствующий допуск и квалификацию, так как работа с электричеством в горючем материале не прощает дилетантства. Получение разрешений на подключение к сети также является обязательным этапом.

Подбор материалов для электромонтажа

Выбор компонентов определяет, насколько надежной будет защита дома. Для деревянных стен категорически запрещено использовать дешевые провода в ПВХ-изоляции без дополнительной защиты. Я рекомендую использовать кабель ВВГнг-LS, где «нг» означает негорючесть, а «LS» — низкое дымовыделение при нагреве.

• Кабель ВВГнг-LS (основная магистраль и розетки).
• Провод НУМ (для временной разводки или специфических узлов).

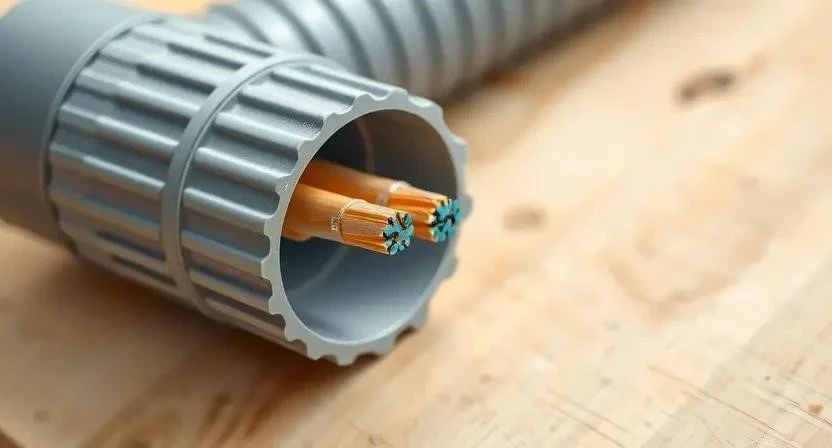

• Гофрированная труба из самозатухающего ПВХ (защита кабеля).
• Металлорукав (для мест с повышенным риском механического повреждения).
• Металлические трубы (максимальная защита в зонах риска).
• Устройства защитного отключения (УЗО) для защиты от токов утечки.
• Автоматические выключатели (защита от короткого замыкания).
• Дифференциальные автоматы (комбинированная защита).
• Розетки и выключатели с качественными контактами.
• Распределительные коробки с высокой степенью герметичности.
• Элементы заземления (контур из стальных уголков).
• Электрический щиток из негорючего пластика или металла.

При покупке материалов лучше выбирать проверенных производителей, чтобы избежать брака в изоляции. Ниже приведена таблица с основными характеристиками и расходом.

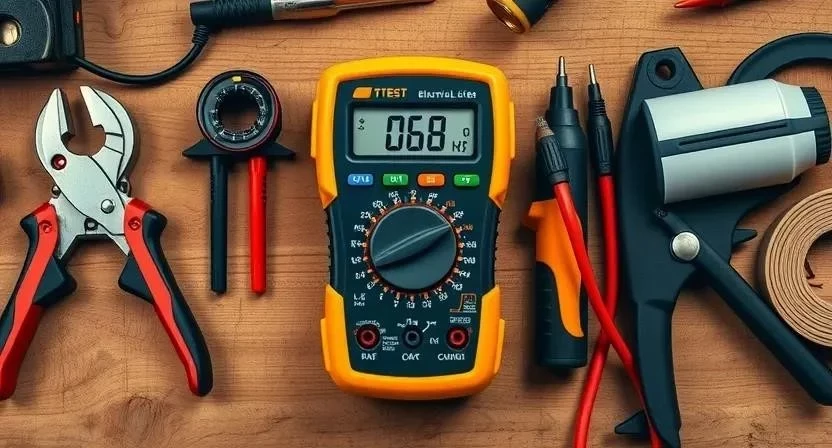

Инструментарий мастера

Правильный инструмент ускоряет работу и исключает повреждение несущих конструкций дома. Для скрытой проводки обязательно нужен штроборез, который делает ровные пазы без лишнего мусора. Если планируется открытый монтаж, основной упор делается на измерительные приборы и крепеж.

• Штроборез — для создания каналов в стенах.
• Перфоратор — для сверления отверстий под подрозетники.
• Дрель — для монтажа крепежа и прохода сквозь перекрытия.
• Набор отверток — для подключения контактов в щитке и розетках.
• Тестер и мультиметр — для проверки целостности цепей и напряжения.
• Индикаторная отвертка — для быстрого поиска фазы.
• Кусачки и плоскогубцы — для обрезки и зажима проводов.
• Стриппер — для аккуратного снятия изоляции без повреждения жилы.
• Уровень и рулетка — для точной разметки элементов.
• Инструмент для обжима наконечников — для надежного контакта в щите.

Дорогостоящий инструмент вроде штробореза имеет смысл арендовать на несколько дней, чтобы не переплачивать. Простые ручные инструменты лучше купить качественные, так как они служат годами.

Организация рабочего пространства

Перед началом монтажа помещение нужно полностью освободить от мебели и текстиля. Шторы, ковры и диваны впитывают строительную пыль, которую практически невозможно вывести. Я всегда застилаю пол плотной полиэтиленовой пленкой, чтобы защитить чистовое покрытие от царапин и грязи.

Весь строительный мусор выносится сразу, чтобы не загромождать проходы. Важным моментом является проверка влажности древесины. Если дерево слишком сырое, оно может дать сильную усадку, что приведет к деформации кабельных линий или вырыванию подрозетников из стен.

Разметка и первичная обработка стен

Работа начинается с переноса схемы на стены. Я отмечаю места установки розеток, выключателей и распределительных коробок с помощью карандаша и уровня. Важно помнить, что розетки в деревянном доме должны располагаться с учетом будущей мебели и техники.

При скрытой проводке выполняется штробление — прорезание узких каналов в дереве. В срубах это делают осторожно, чтобы не ослабить бревна. Для открытой проводки устанавливаются изоляторы или локализаторы, которые удерживают кабель на определенном расстоянии от стены. Перед началом прокладки кабеля я еще раз проверяю все отметки, чтобы не пришлось переделывать штробы.

Этапы монтажа системы электроснабжения

Процесс установки электрики требует последовательности. Пропуск даже одного этапа может привести к необходимости полного демонтажа системы.

1. Разработка проекта и детальной схемы с учетом всех приборов (4-8 часов).
2. Расчет электрических нагрузок и подбор сечения кабеля под каждый прибор (2-4 часа).
3. Выбор типа прокладки: скрытая или открытая (1 час).
4. Подготовка отверстий и штроб для кабельных трасс (1-2 дня).
5. Прокладка кабелей в защитных оболочках — гофре или металлорукаве (2-3 дня).
6. Установка подрозетников и монтажных коробок в стены (1-2 дня).

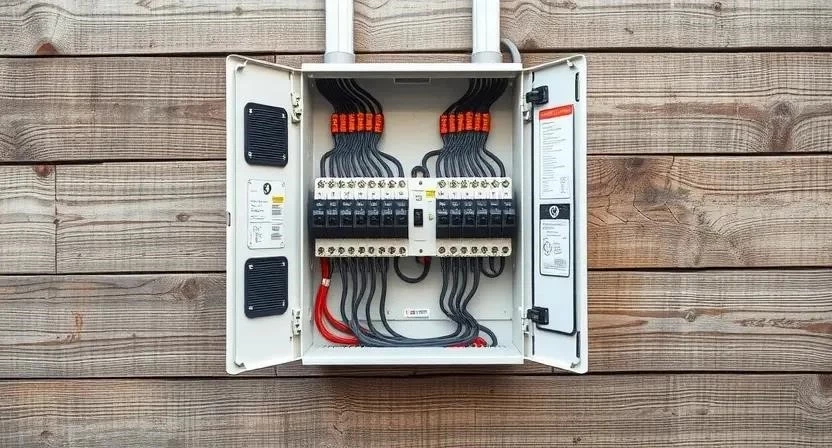

7. Сборка электрического щитка, установка УЗО и автоматов (1 день).
8. Подключение розеток, выключателей и осветительных приборов (2 дня).
9. Монтаж контура заземления вокруг дома (1 день).
10. Тестирование системы под нагрузкой без подачи основного напряжения (4-6 часов).
11. Финальная установка декоративных рамок и уборка помещения (1 день).

Технические тонкости и безопасность

Пожаробезопасность в деревянном доме стоит на первом месте. Я никогда не прокладываю кабель напрямую по дереву — только в защитной оболочке. Температура в помещении при монтаже должна быть стабильной, а влажность не должна превышать 60%, иначе изоляция может вести себя непредсказуемо.

Особое внимание уделяю заземлению. Без него работа с электроприборами в деревянном доме опасна, так как дерево не отводит статику и токи утечки. Соединения проводов выполняю только в распределительных коробках с использованием клеммников или сварки, никаких скруток. Однажды я заметил, как у соседа из-за простой скрутки в стене пошел едкий дым — это стало уроком для всех нас.

Типичные промахи новичков

Самая частая ошибка — использование кабеля без негорючей оболочки. Обычный ПВС в деревянных стенах недопустим. Также часто забывают про УЗО, полагаясь только на автоматы, но автомат защищает кабель, а УЗО — человека от удара током.

Другая проблема — перегрузка сети. Когда в одну линию включают чайник, микроволновку и обогреватель, кабель начинает греться, что в деревянном доме может привести к возгоранию. Также часто игнорируют нормы ПУЭ по глубине заложения кабеля. Я видел случай, когда владелец дома забил гвоздь в стену и попал прямо в провод, потому что тот лежал слишком поверхностно.

Финансовая сторона вопроса

Стоимость электрики зависит от объема работ и выбранных материалов. При самостоятельном монтаже можно сэкономить на оплате труда, но возрастают риски ошибок. Профессиональная бригада дает гарантию, что дом не вспыхнет из-за плохого контакта.

На стоимость влияют следующие факторы:

1. Общая площадь дома и количество комнат.
2. Тип проводки (ретро-проводка на изоляторах стоит дороже в монтаже).
3. Качество и бренд используемых кабелей и автоматики.
4. Сложность проекта и количество групп в щитке.
5. Необходимость создания сложного контура заземления.

Для понимания общего бюджета привожу примерную смету для разных площадей.

Я делал проводку в своем небольшом дачном доме самостоятельно. Сэкономил около 30 000 рублей на работе, но потратил на это три полноценных выходных и дважды переделывал схему щитка.

Эксплуатация и обслуживание

После завершения работ система требует внимания. Я рекомендую проводить ревизию электрического щитка раз в год. Нужно подтягивать винтовые зажимы на автоматах, так как от вибраций и перепадов температур они могут ослабнуть, что приведет к искрению.

Срок службы качественного кабеля составляет около 30 лет, но в деревянном доме из-за усадки стоит проверять целостность линий каждые 5 лет. При использовании мощных электроприборов следите, чтобы вилки не грелись. Если заметили запах паленого пластика — немедленно обесточьте дом и вызывайте мастера.

Другие способы прокладки кабеля

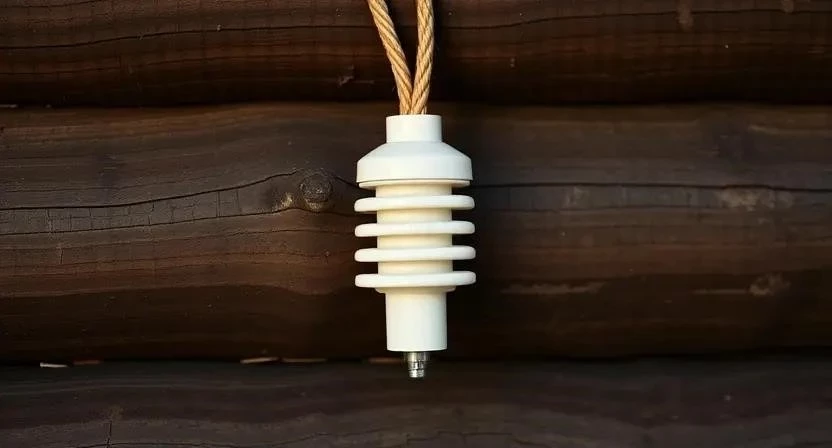

Помимо скрытого монтажа, существуют альтернативы. Открытая ретро-проводка на керамических изоляторах выглядит очень стильно в срубах, но она дороже в установке и требует большего количества материалов. Кабель-каналы из пластика — самый бюджетный вариант, но они часто портят интерьер и менее пожаробезопасны, чем металлорукав.

Сравнение вариантов:

• Ретро-проводка: высокая эстетика, высокая цена, высокая безопасность.
• Кабель-каналы: низкая эстетика, низкая цена, средняя безопасность.
• Металлорукав: средняя эстетика, средняя цена, максимальная безопасность.

Ответы на частые вопросы

Можно ли использовать обычный кабель для проводки в деревянном доме?
Нет, категорически запрещено. Нужен только кабель с индексом «нг» (негорючий), желательно ВВГнг-LS, и обязательно в защитной оболочке (гофра, труба).

Обязательно ли устанавливать УЗО и дифавтоматы?
Да, это жизненно важно. Автомат защищает проводку от перегруза, а УЗО спасает человека от удара током при утечке, что критично в деревянном доме.

Как правильно сделать контур заземления?
Обычно забивают три стальных уголка на глубину 2-3 метра с интервалом 1 метр друг от друга, соединяя их стальной полосой.

Сколько стоит электропроводка в деревянном доме под ключ?
В среднем от 1000 до 1500 рублей за квадратный метр, включая материалы и работу.

Разрешена ли скрытая проводка в брусовом или бревенчатом доме?
Разрешена, но только при условии использования негорючих защитных труб и соблюдения норм по глубине штроб.

Какие документы необходимы для проектирования электропроводки?
Технический паспорт дома, план помещений и технические условия (ТУ) от энергосети на выделенную мощность.

Как проверить качество выполненного электромонтажа?
С помощью мультиметра проверить отсутствие короткого замыкания и утечек, а также протестировать срабатывание всех УЗО кнопкой «Тест».

Через какое время нужно проводить ревизию электропроводки?
Первую проверку стоит сделать через год после постройки дома (после основной усадки), затем — раз в 5 лет.
