Монтаж электроплиты и бойлера в частном доме требует создания выделенных силовых линий с учетом высокой нагрузки на сеть. Эта задача относится к категории средней сложности и обычно занимает от 2 до 3 рабочих дней. Стоимость материалов для базового подключения начинается от 7 000 рублей, а итоговая сумма зависит от длины кабельных трасс. Чтобы разобраться, как подключить мощные приборы в частном доме, необходимо строго следовать техническим регламентам электробезопасности.
Что нужно знать перед началом
Первым делом я всегда провожу оценку суммарной мощности всех приборов, которые будут работать одновременно. Важно проверить, какая мощность выделена на весь дом, чтобы избежать постоянного срабатывания вводного автомата. Для работы с электрикой потребуются базовые навыки монтажа и понимание принципов работы фазы, ноля и заземления. Весь процесс от расчета до тестового запуска занимает около 48-72 часов.
Необходимые материалы
Для надежной работы сети я использую только медный провод марки ВВГнг-П, так как он не поддерживает горение. Основной набор включает автоматические выключатели, УЗО для защиты от утечек тока, качественные клеммники и гофру для защиты кабеля в стенах. Расход кабеля рассчитывается по фактической длине трассы от щитка до прибора с запасом 10-15% на изгибы и подключение.
- Кабель ВВГнг-П 3х2.5 — для бойлеров малой мощности
- Кабель ВВГнг-П 3х4 — стандарт для большинства электроплит
- Кабель ВВГнг-П 3х6 — для сверхмощных варочных панелей
- Автоматический выключатель — защита от короткого замыкания
- УЗО (устройство защитного отключения) — защита человека от удара током

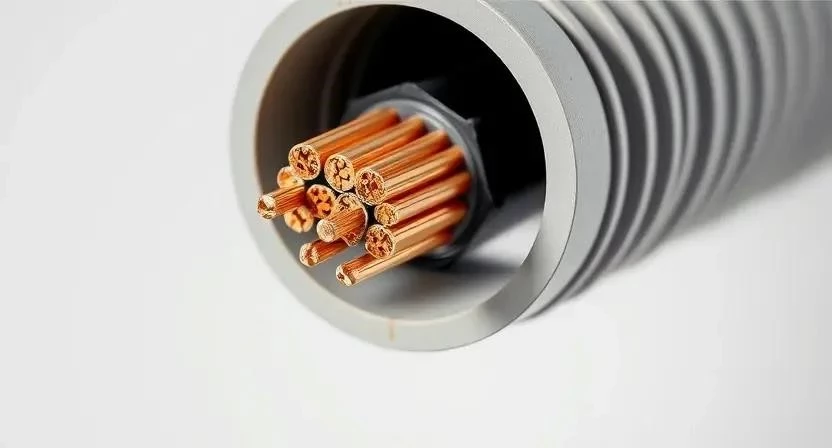

- Гофрированная труба ПВХ — защита кабеля в штробах
- Подрозетники для силовых розеток
- Клеммные зажимы WAGO или винтовые клеммники
Материалы лучше покупать в специализированных электротехнических магазинах, чтобы избежать подделок с заниженным сечением жилы.
| Материал | Количество (пример) | Расход на м2/пог.м | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг-П 3х4 | 20 м | 1 пог.м | 120 руб | 2400 |
| Автомат 25А | 2 шт | 1 шт | 450 руб | 900 |
| УЗО 30мА | 2 шт | 1 шт | 800 руб | 1600 |
| Гофра 20мм | 20 м | 1 пог.м | 30 руб | 600 |
| Подрозетник | 2 шт | 1 шт | 60 руб | 120 |
Необходимые инструменты
Правильный инструмент ускоряет работу и гарантирует качество соединений. Я рекомендую использовать стриппер для зачистки изоляции, чтобы не повредить медную жилу. Индикаторная отвертка и мультиметр обязательны для проверки напряжения и поиска обрывов. Перфоратор понадобится для штробления стен, а кусачки — для аккуратного обрезания кабеля. Профессиональный инструмент можно купить или взять в аренду в строительных центрах.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Стриппер | Снятие изоляции с провода | Желательно | 800 руб |
| Мультиметр | Замер напряжения и прозвонка | Обязательно | 1500 руб |
| Индикаторная отвертка | Поиск фазы в сети | Обязательно | 200 руб |
| Перфоратор | Штробление стен и отверстия | Обязательно | 5000 руб |
| Кусачки/Бокорезы | Резка кабеля и проволоки | Обязательно | 600 руб |
Подготовка помещения
Перед началом монтажа я полностью расчищаю зону работ. Мебель отодвигаю от стен, а пол застилаю плотной пленкой, чтобы строительная пыль не осела на поверхностях. Трасса прокладки кабеля планируется заранее с учетом кратчайшего пути от распределительного щита до точек подключения. Весь строительный мусор после штробления выносится сразу, чтобы не забивать помещение.
Подготовка поверхности
Процесс начинается со штробления стен под кабель и подрозетники. Я использую перфоратор с насадкой-штроборезом, стараясь делать канавки ровными. После этого поверхность очищается от пыли пылесосом. Подрозетники устанавливаются по уровню и фиксируются алебастром или гипсовой смесью. Места прохода кабеля через стены грунтуются для лучшей адгезии последующей отделки. Я всегда проверяю готовность поверхности, убедившись, что кабель лежит плотно и не выпирает.
Пошаговая инструкция
Монтаж выполняется строго по этапам. Я заметил, что спешка на этапе расчета приводит к покупке лишнего или недостаточного количества кабеля.
- Расчет нагрузки (30 мин). Считаю суммарную мощность плиты и бойлера в кВт, чтобы определить номинал автомата.
- Выбор сечения провода (30 мин). Для плиты обычно беру 4 мм², для бойлера — 2.5 мм².
- Монтаж линии от щитка (6-8 часов). Прокладываю кабель от распределительного щита до конечных точек.

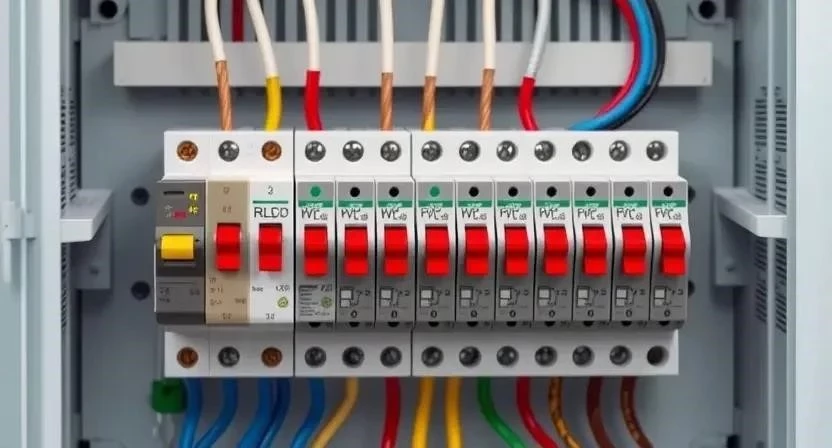

- Установка защитного автомата и УЗО (2 часа). Монтирую модули в щиток, соблюдая последовательность: вводной автомат → УЗО → групповой автомат.
- Прокладка кабеля в гофре (4 часа). Затягиваю провод в гофру ПВХ для защиты от механических повреждений.
- Монтаж распаячных коробок (2 часа). Устанавливаю коробки в верхних точках стен, соединяю провода через клеммники.
- Подключение к водонагревателю (1.5 часа). Подвожу кабель к клеммам бойлера, соблюдая полярность (фаза, ноль, земля).
- Подключение к электроплите (1.5 часа). Соединяю силовую линию с клеммной колодкой плиты.
- Проверка заземления (1 час). С помощью мультиметра проверяю отсутствие напряжения между нулем и землей.
- Тестовый запуск и замер напряжения (1 час). Включаю приборы по очереди, замеряю падение напряжения под нагрузкой.
Один раз я допустил ошибку, когда решил сэкономить и проложил кабель без гофры в бетон. В итоге при затирке стены кабель немного зажали, что создало риск перегрева. Теперь я всегда использую гофру.
Важные нюансы
В зоне установки электроплиты важно учитывать температурный режим — кабель не должен касаться горячих элементов корпуса. Для бойлера критична влажность, поэтому я всегда устанавливаю УЗО с током утечки 30 мА и использую влагостойкие подрозетники. Если стены штробились и замазывались штукатуркой, нужно дождаться её полного высыхания (обычно 2-5 дней) перед чистовой отделкой. Также слежу за совместимостью материалов: медный провод нельзя соединять напрямую с алюминиевым без специальных переходов.
Частые ошибки
Новички часто пытаются сэкономить, используя слишком тонкий кабель, что ведет к его нагреву и возможному пожару. Другая серьезная ошибка — отсутствие заземления, что делает эксплуатацию мощных приборов опасной. Я часто вижу, как объединяют плиту и бойлер на одну линию, из-за чего автомат постоянно «выбивает» при одновременном включении.
- Установка автомата с завышенным номиналом (например, 32А на кабель 2.5 мм²).
- Использование скруток вместо клеммников в распаячных коробках.
- Прокладка силового кабеля рядом с силовыми линиями связи (помехи).
- Игнорирование проверки затяжки винтов в щитке.
- Монтаж УЗО без заземляющего контура.
Однажды я столкнулся с тем, что клиент установил автомат на 40А на тонкий провод. При включении плиты изоляция начала плавиться. Я оперативно заменил автомат на 25А и переложил участок кабеля.
Расчет стоимости
Стоимость зависит от того, делаете ли вы всё сами или нанимаете специалиста. Самостоятельный монтаж позволяет сэкономить на оплате работ, но требует наличия инструмента.
| Статья расходов | Количество | Цена (средняя) | |
|---|---|---|---|
| Кабель ВВГнг-П 3х4 | 20 м | 120 руб/м | 2400 |
| Автоматика (УЗО+Автоматы) | 4 шт | 600 руб/шт | 2400 |
| Расходники (гофра, коробки) | комплект | 1500 руб | 1500 |
| Работа мастера | — | 5000 руб | 5000 |
| Вариант | Стоимость материалов | Стоимость работы | |
|---|---|---|---|
| Своими руками | 6300 руб | 0 руб | 6300 руб |
| С мастером | 6300 руб | 5000 руб | 11300 руб |
| Экономия | — | — | 5000 руб |
Уход после завершения
После монтажа я рекомендую раз в год проверять затяжку всех винтовых контактов в распределительном щитке, так как от перепадов температур медь «течет» и контакт ослабевает. Также полезно раз в месяц нажимать кнопку «Тест» на УЗО, чтобы убедиться в его работоспособности. Срок службы качественной изоляции ВВГнг-П составляет до 30 лет, если кабель не подвергался механическим повреждениям.
Альтернативные варианты
Если нет возможности сделать прямой монтаж, можно использовать специальные силовые розетки на 32А. Для защиты дорогой техники от скачков напряжения в частном секторе я советую ставить стабилизатор напряжения на весь дом или отдельные приборы. Также сейчас популярны умные реле управления, которые позволяют отключать бойлер в часы пиковой нагрузки.
- Установка силовых розеток вместо прямого подключения
- Монтаж стабилизатора напряжения (инверторного типа)
- Использование умного реле с таймером для бойлера
- Разделение фаз (если в доме 3 фазы) между плитой и бойлером
- Установка вольтамперметра в щиток для контроля нагрузки
- Применение термостатов для оптимизации работы водонагревателя
- Монтаж дополнительных фильтров помех для электроники плиты
Я сам установил стабилизатор напряжения, когда заметил, что свет в доме «мигает» при включении бойлера. Это полностью решило проблему и продлило жизнь электронике.
FAQ
Какой марки кабель лучше выбрать?
Я рекомендую ВВГнг-П от проверенных заводов (например, ГОСТ), так как в дешевых аналогах сечение жилы может быть меньше заявленного.
Можно ли использовать алюминиевый провод?
Категорически нет. Алюминий более хрупок, имеет худшую проводимость и со временем окисляется, что ведет к нагреву соединений.
Как часто менять автоматические выключатели?
Автоматы не имеют строгого срока замены, но если он несколько раз срабатывал при серьезных коротких замыканиях, его лучше заменить.
Что делать, если постоянно срабатывает УЗО?
Это признак утечки тока. Нужно проверить ТЭН бойлера на пробой или проверить целостность изоляции кабеля.
Как рассчитать нагрузку на одну фазу?
Сложите мощность всех приборов в кВт и разделите на напряжение 220В. Полученный ток в Амперах не должен превышать допустимый ток для вашего вводного автомата.
Меры безопасности:
Все работы проводятся только при полностью отключенном электропитании. Используйте диэлектрические перчатки и очки при штроблении. При работе с химией (грунтовкой) обеспечьте проветривание помещения. Никогда не работайте с электрикой с мокрыми руками или стоя в воде.
