Монтаж системы контроля доступа начинается с точного планирования электросети и выбора точек установки оборудования. Обычно такие работы занимают от одного до двух дней, а стоимость материалов для базового комплекта варьируется от 5 000 до 15 000 рублей. Правильное подключение домофона и видеодомофона к электрике гарантирует стабильную работу камеры и замка без помех в звуке. В итоге владелец получает надежный инструмент безопасности и комфорта.
Подготовительные этапы и оценка сложности
Прежде чем приступать к работе, я оцениваю свои навыки в электромонтаже. Если вы никогда не работали с напряжением 220В, лучше пригласить специалиста, так как ошибки могут привести к короткому замыканию. Важно заранее определить место для монитора на высоте примерно 150-160 см от пола, чтобы экран был виден всем членам семьи. Вызывную панель ставят на уровне глаз посетителя, обычно это 160 см. Я всегда закладываю на монтаж с запасом времени, учитывая возможные сложности при штроблении стен.
Комплектация системы: что купить

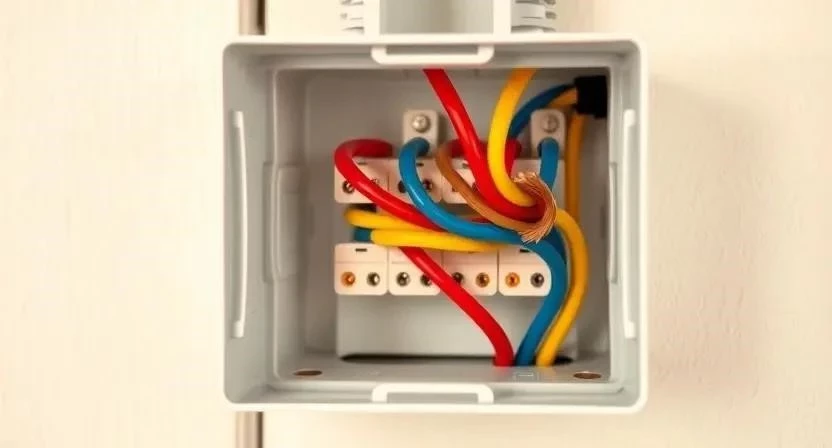

Для качественной связи и питания системы потребуется набор специализированных материалов. Я рекомендую использовать кабель КВК для простых систем или витую пару UTP для видеодомофонов с цифровой передачей сигнала. Чтобы провода не перетерлись и не пострадали от влаги, обязательно используйте гофру. Соединение проводов лучше делать через клеммники, чтобы избежать ненадежных скруток.
- Кабель КВК (4+1) для передачи аудио и видео;
- Витая пара UTP Cat 5e для IP-систем;
- Блок питания на 12В (соответствующий мощности замка);
- Клеммные колодки (Wago или винтовые);
- Гофрированная труба ПВХ диаметром 16-20 мм;
- Подрозетники для установки монитора;
- Монтажная коробка для вызывной панели;
- Изолента или термоусадочные трубки;
- Метизы (дюбель-гвозди, саморезы).
| Материал | Расход на 1 точку | Средняя цена за ед. | |
|---|---|---|---|
| Кабель КВК/UTP | 15-30 метров | 30-60 руб/м | 900-1800 руб. |
| Блок питания 12В | 1 шт. | 800-1500 руб. | 800-1500 руб. |
| Гофра ПВХ | 10-20 метров | 20-40 руб/м | 200-800 руб. |
| Подрозетник/Коробка | 2 шт. | 50-120 руб. | 100-240 руб. |
| Клеммники | 1 упаковка | 200-400 руб. | 200-400 руб. |

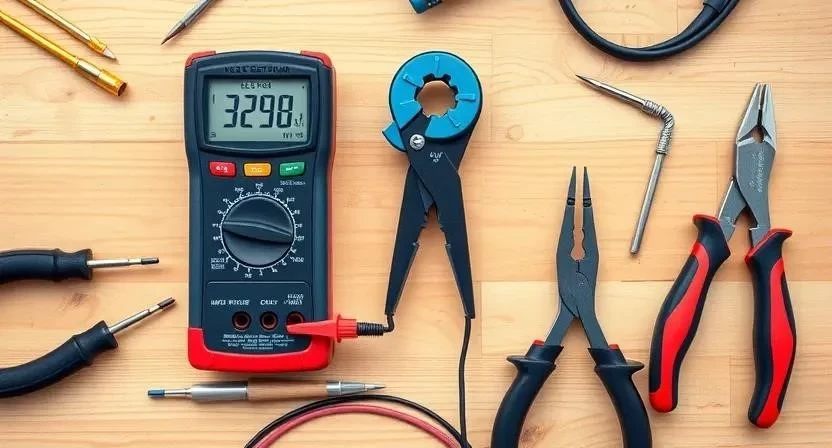

Инструментарий для электромонтажа
Без правильного набора инструментов работа превратится в мучение. Перфоратор необходим для создания отверстий в бетоне или кирпиче, а мультиметр поможет проверить целостность линий и вольтаж блока питания. Стриппер значительно ускоряет зачистку жил кабеля, предотвращая их случайный надрез. Если у вас нет дорогого профессионального оборудования, многие позиции можно взять в аренду в строительных центрах.
- Перфоратор с бурами разного диаметра;
- Набор отверток (крестовая, плоская);
- Стриппер для зачистки проводов;
- Мультиметр (тестер напряжения);
- Строительный уровень;
- Пассатижи и кусачки;
- Канцелярский нож.
| Инструмент | Назначение | Важность | Примерная цена |
|---|---|---|---|
| Перфоратор | Штробление, сверление стен | Обязательно | 4000-12000 руб. |
| Мультиметр | Проверка питания и прозворка | Обязательно | 800-2500 руб. |
| Стриппер | Быстрая зачистка изоляции | Желательно | 500-1500 руб. |
| Уровень | Выравнивание монитора и панели | Обязательно | 300-1000 руб. |
| Пассатижи | Загиб и обрезка проводов | Обязательно | 400-900 руб. |
Организация пространства и трасс
Сначала я определяю оптимальные трассы прокладки кабеля, чтобы минимизировать количество штроб. Важно прокладывать слаботочный кабель домофона отдельно от силовых линий 220В, иначе в видеосигнале появятся наводки и полосы. Все поверхности, которые могут быть загрязнены пылью, накрываю пленкой. Места врезки в общую электросеть выбираю в распределительных коробках или непосредственно в электрощите.
Подготовка стен и монтажных зон
Штробление стен выполняю строго по намеченным линиям. Я использую штроборез или перфоратор с последующей очисткой пазом с помощью стамески. После этого устанавливаю монтажные коробки, которые должны сидеть плотно и без перекосов. Все отверстия тщательно очищаю от строительного мусора пылесосом. Перед укладкой кабеля провожу проверку целостности линий, чтобы убедиться, что провод не был перебит при монтаже.
Пошаговый алгоритм установки
Процесс монтажа требует последовательности. Я всегда следую четкому плану, чтобы не пришлось переделывать работу из-за забытого провода.
- Проектирование схемы (1 час). Рисую на бумаге все точки подключения: щиток, монитор, панель, замок. Это исключает ошибки в количестве жил.
- Монтаж линий (4-6 часов). Прокладываю кабель в гофре от щитка к монитору и от монитора к вызывной панели.

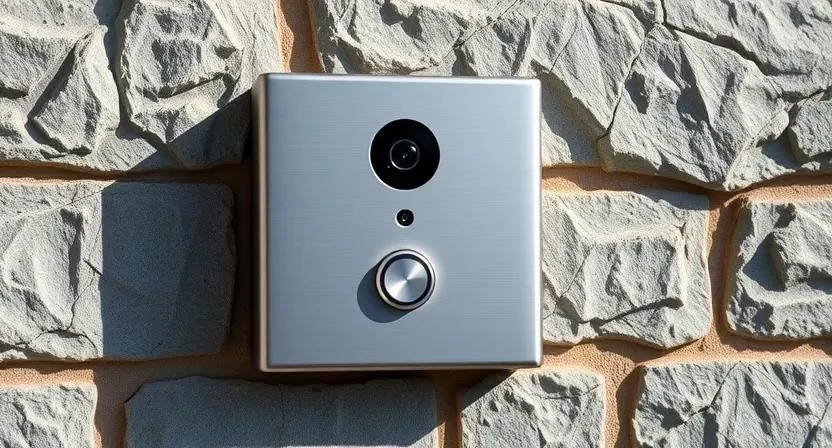

- Установка панели (2 часа). Креплю вызывную панель на улице. Использую герметик по периметру, чтобы вода не попала внутрь коробки.
- Монтаж монитора (2 часа). Устанавливаю внутренний блок в подрозетник, выравнивая его по уровню.
- Подключение питания (1 час). Подсоединяю блок питания к сети 220В через автоматический выключатель. Важно: перед этим полностью обесточиваю щиток!
- Соединение компонентов (1 час). Соединяю монитор с панелью согласно схеме производителя, соблюдая полярность.
- Монтаж замка (2 часа). Подключаю электрозамок и кнопку выхода. Я использую реле для управления замком, чтобы избежать перегрузки монитора.
- Заземление (1 час). Соединяю металлические части корпуса с контуром заземления дома для защиты от статики.
- Первый запуск (30 мин). Включаю питание и проверяю, загорелся ли экран монитора.
- Настройка системы (1 час). Регулирую громкость вызова и чувствительность микрофона.
- Тестирование (1 час). Проверяю качество изображения, звук и срабатывание замка при нажатии кнопки открытия.
- Финишные работы (3-4 часа). Заделываю штробы штукатуркой и закрываю монтажные отверстия.
Один раз я допустил ошибку и использовал слишком тонкий провод на длинной линии (более 40 метров). В итоге напряжение «просело», и замок открывался через раз. Теперь я всегда считаю падение напряжения и использую кабель с бóльшим сечением жил для таких расстояний.
| Этап работы | Время | Особенности |
|---|---|---|
| Разметка и схема | 1 ч. | Точный расчет длины кабеля |
| Прокладка кабелей | 5 ч. | Разделение с силовыми линиями |
| Монтаж оборудования | 4 ч. | Использование уровня и герметика |
| Электрические соединения | 3 ч. | Соблюдение полярности |
| Настройка и тесты | 2 ч. | Проверка всех функций |
Технические тонкости и нюансы
Соблюдение полярности — это база. Если перепутать «плюс» и «минус» при подключении питания 12В, можно сжечь плату монитора. Для предотвращения падения напряжения на длинных линиях выбирайте кабель с сечением не менее 0.5-0.75 мм². Для уличных панелей я обязательно использую силиконовый герметик в местах ввода кабеля, чтобы влага не вызвала коррозию контактов.
Типичные промахи новичков
Часто новички используют обычный телефонный провод вместо специализированного КВК, из-за чего изображение становится зернистым. Еще одна ошибка — отсутствие заземления, что приводит к «зависанию» системы во время грозы. Также часто неправильно подключают реле замка, из-за чего замок остается постоянно открытым или не реагирует на сигнал. Я однажды столкнулся с тем, что забыл установить диод в цепь замка, и обратный ток почти сжег выходной каскад монитора.
Экономический расчет
Самостоятельный монтаж позволяет существенно сэкономить на услугах электрика. В таблице ниже приведено сравнение затрат.
| Статья расходов | Своими руками | С мастером |
|---|---|---|
| Оборудование и расходники | 7 000 — 12 000 руб. | 7 000 — 12 000 руб. |
| Работа по монтажу | 0 руб. | 5 000 — 10 000 руб. |
| Настройка и пусконаладка | 0 руб. | 2 000 — 3 000 руб. |
| 7 000 — 12 000 руб. | 14 000 — 25 000 руб. | |
| Экономия | 7 000 — 13 000 руб. | — |
Эксплуатация и обслуживание
После завершения работ системе нужен минимальный уход. Раз в год я рекомендую проверять затяжку клемм, так как от вибраций или перепадов температур они могут ослабнуть. Объектив камеры вызывной панели нужно протирать мягкой салфеткой без абразивов. Если у вас установлена IP-модель, не забывайте обновлять прошивку для защиты от взлома и улучшения работы приложения. Срок службы качественного оборудования обычно составляет 7-10 лет.
Современные альтернативы
Если штробить стены не хочется, существуют беспроводные видеодомофоны. Они работают по Wi-Fi и передают сигнал на смартфон. Облачные сервисы позволяют открывать дверь из любой точки мира. Однако такие системы зависят от стабильности интернета и требуют более частого обслуживания аккумуляторов, если они предусмотрены конструкцией.
Ответы на частые вопросы
Можно ли подключить видеодомофон к обычному домофону в подъезде?
Да, для этого используется специальный адаптер или модуль расширения, который перехватывает сигнал подъездного домофона.
Какой кабель лучше выбрать: витую пару или КВК?
Для аналоговых систем подходит КВК. Для современных IP-видеодомофонов обязательна витая пара UTP.
Нужен ли отдельный автомат в щитке?
Желательно поставить отдельный автомат на 6А или 10А, чтобы в случае короткого замыкания в домофоне не обесточился весь дом.
Как защитить вызывную панель от дождя?
Используйте козырек и качественный силиконовый герметик для заделки всех щелей и мест ввода кабеля.
Что делать, если нет изображения на мониторе?
Первым делом проверьте полярность питания и целостность жил кабеля с помощью мультиметра.
Можно ли установить несколько мониторов?
Да, большинство систем поддерживают подключение 2-4 мониторов параллельно.
Как подключить электромеханический замок?
Замок подключается к соответствующим выходам монитора (обычно COM и NO) через блок питания 12В.
Работает ли система при отключении электричества?
Только если установлен источник бесперебойного питания (ИБП) или аккумулятор.
Меры безопасности при работе
Работа с электрикой требует строгого соблюдения правил безопасности. Обязательно используйте диэлектрические перчатки и защитные очки при штроблении. Перед любым касанием проводов проверяйте отсутствие напряжения индикаторной отверткой или мультиметром. При работе с химией (герметики, растворители) обеспечьте проветривание помещения. Категорически запрещено работать с электросетью мокрыми руками или в сыром помещении без специального оборудования.
