Монтаж системы управления теплым полом требует точности и строгого соблюдения электротехнических норм. Обычно такая работа занимает от 3 до 6 часов, а стоимость базового комплекта материалов начинается от 3000 рублей. Чтобы понять, как подключить терморегулятор электрического теплого пола, нужно разобраться в схеме питания и правилах заземления. Правильный монтаж гарантирует безопасность жильцов и долгий срок службы нагревателей.
Особенности подготовки к работе
Я заметил, что многие пытаются установить устройство уже после чистовой отделки, что крайне неудобно. Лучше всего производить монтаж до укладки плитки или ламината. Сложность задачи оценивается как средняя, но она требует базовых знаний электромонтажа. Главное требование к проводке — использование медного кабеля с сечением не менее 2.5 мм² для силовых линий. Перед любыми действиями я обязательно отключаю питание в электрощите, чтобы избежать удара током. Весь процесс от разметки до первого включения обычно укладывается в один рабочий день.
Комплектующие для монтажа
Для качественного подключения потребуется определенный набор материалов. Основной кабель ВВГнг выбираю с заземляющим проводом, так как это вопрос безопасности. Количество кабеля рассчитываю по формуле: расстояние от щитка до подрозетника плюс запас 15% на изгибы и соединения. Гофротруба нужна исключительно для защиты датчика температуры, чтобы его можно было заменить без демонтажа пола.
- Терморегулятор (механический или электронный) — 1 шт.
- Датчик температуры пола (NTC) — 1 шт.
- Кабель ВВГнг 3х2.5 (силовой) — по длине трассы.
- Гофрированная труба диаметром 16 мм — 1-2 метра.
- Подрозетник для глубокой установки — 1 шт.
- Клеммники Wago или винтовые зажимы — 5-10 шт.
- Изолента ПВХ или термоусадка — 1 рулон.
- Стяжки нейлоновые для фиксации кабеля — 20 шт.
Ориентировочная стоимость материалов зависит от бренда, но в среднем составляет 4000-7000 рублей за одну точку управления.
| Материал | Расход на 1 точку | Средняя цена за ед. | |
|---|---|---|---|
| Терморегулятор | 1 шт. | 2500 руб. | 2500 |
| Датчик температуры | 1 шт. | 600 руб. | 600 |
| Кабель ВВГнг 3х2.5 | 5 метров | 110 руб./м | 550 |
| Гофротруба 16мм | 2 метра | 20 руб./м | 40 |
| Подрозетник | 1 шт. | 150 руб. | 150 |
Инструментарий мастера

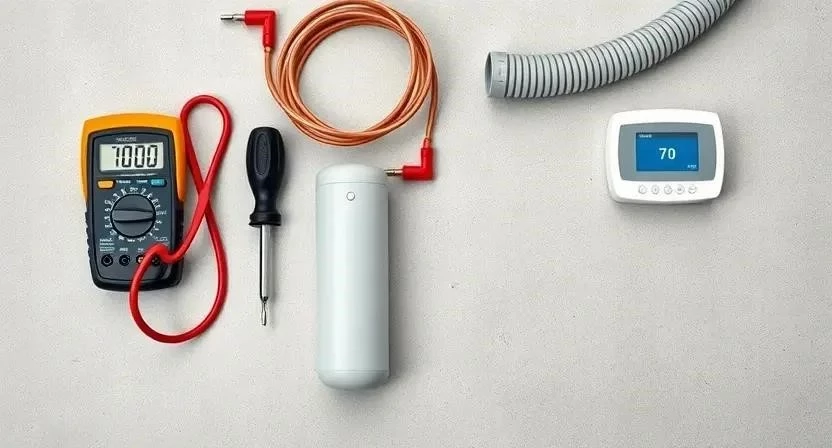

Правильный инструмент ускоряет процесс и исключает брак. Индикаторная отвертка жизненно необходима для проверки отсутствия напряжения. Стриппер позволяет снимать изоляцию, не повреждая жилы кабеля, что критично для надежного контакта. Мультиметром я проверяю сопротивление нагревательного кабеля до и после подключения. Перфоратор использую для быстрого создания посадочного места под подрозетник в бетонной или кирпичной стене.
| Инструмент | Назначение | Важность | Примерная цена |
|---|---|---|---|
| Мультиметр | Проверка целостности и сопротивления | Обязательно | 1500 руб. |
| Индикаторная отвертка | Поиск фазы и проверка напряжения | Обязательно | 200 руб. |
| Стриппер | Снятие изоляции с проводов | Желательно | 800 руб. |
| Пассатижи/Кусачки | Резка и зажим проводов | Обязательно | 700 руб. |
| Перфоратор | Бурение отверстий под подрозетник | Обязательно | Аренда 500р/сут |
Организация рабочего пространства
Прежде чем приступить к электромонтажу, я освобождаю зону вокруг будущего регулятора от мебели и строительного мусора. Стены и пол застилаю плотной пленкой, чтобы пыль от штробления не осела на чистовых поверхностях. Организую освещение с помощью переносного прожектора, так как работа с мелкими клеммами требует хорошей видимости. Весь вынесенный мусор сразу складываю в мешки, чтобы не споткнуться об обрезки кабеля в процессе работы.
Разметка и первичные работы
Место установки терморегулятора выбираю на высоте 20-30 см от чистового пола, подальше от сквозняков и прямых солнечных лучей. После разметки приступаю к штроблению стены под кабель и подрозетник. Гофротрубу для датчика прокладываю в стяжке так, чтобы она выходила точно в подрозетник. Я всегда проверяю целостность нагревательного мата с помощью мультиметра перед тем, как замуровать его в пол.
Пример из опыта: Однажды я столкнулся с ситуацией, когда после укладки кабеля и заливки стяжки сопротивление мата изменилось. Оказалось, что при затирке плитки один из кабелей был перебит. Если бы я не сделал замер до подключения регулятора, пришлось бы искать место обрыва по всему полу.
Процесс установки по шагам
Технология подключения электрического теплого пола требует строгого порядка действий. Соблюдайте технику безопасности: работайте в диэлектрических перчатках и используйте защитные очки при штроблении.

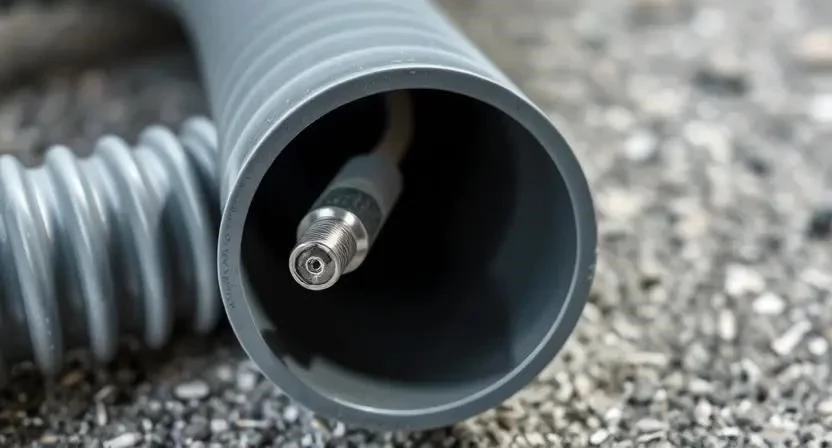

- Установка датчика (30 мин). Помещаю датчик температуры в гофротрубу. Это позволит заменить его в будущем без вскрытия пола.
- Прокладка питания (1 час). Протягиваю кабель от автоматического выключателя в щитке к подрозетнику.

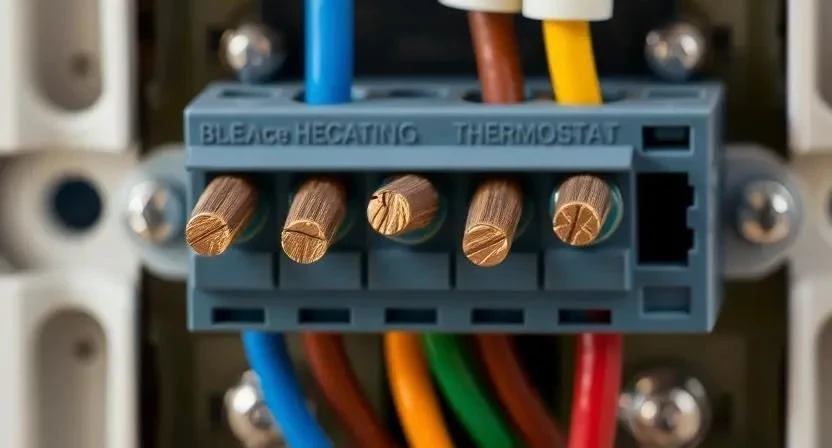

- Подключение датчика (20 мин). Соединяю два провода датчика с соответствующими клеммами (обычно отмечены как Sensor или NTC).
- Монтаж питания (30 мин). Подключаю фазный провод (L) и нулевой провод (N) к входным клеммам регулятора.
- Подключение нагревателя (30 мин). Соединяю выходящие провода от теплого пола с клеммами нагрузки (Load).
- Заземление (15 мин). Соединяю желто-зеленый провод заземления от щитка с заземляющим контактом пола.

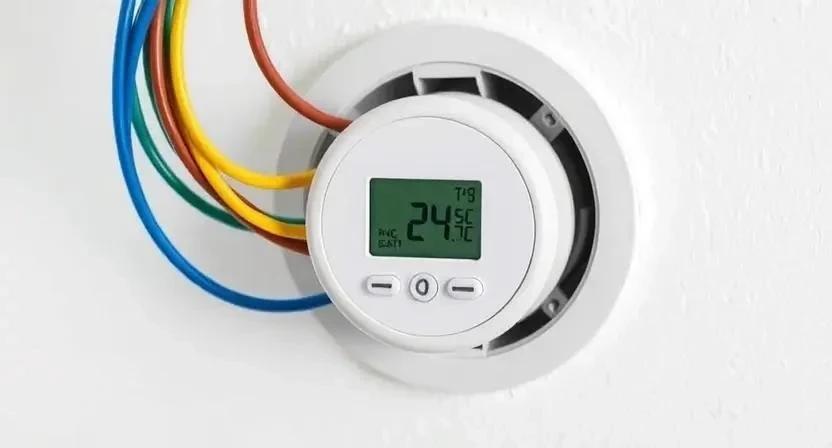

- Фиксация (20 мин). Аккуратно укладываю провода в подрозетник и закрепляю устройство саморезами.
- Тестирование (15 мин). Подаю напряжение и проверяю, реагирует ли экран на нажатия и включается ли реле.
- Настройка (30 мин). Устанавливаю желаемую температуру и настраиваю гистерезис (разброс температуры включения/выключения).
- Финальный замер (15 мин). Проверяю температуру пола в разных точках через час работы системы.
Технические тонкости
Важно помнить, что датчик температуры должен располагаться строго посередине между двумя нагревательными жилами. Если положить его вплотную к кабелю, регулятор будет отключать систему слишком рано, и пол останется холодным. Я рекомендую использовать гофру диаметром 16 мм, чтобы датчик не был зажат бетоном. При работе с вольтажом 220В убедитесь, что мощность матов не превышает допустимую мощность регулятора (обычно до 3.5 кВт). Время высыхания стяжки перед первым включением должно составлять не менее 21-28 дней, иначе из-за испарения влаги кабель может перегореть.
Ошибки при подключении
Новички часто допускают промахи, которые приводят к выходу оборудования из строя или даже к пожару. Я считаю, что отсутствие заземления — самая грубая ошибка в современном ремонте.
- Перепутанные клеммы. Питание подключено к выходу на мат. Решение: переподключить согласно схеме.
- Отсутствие заземления. Появление статического электричества на полу. Решение: прокладка отдельного провода PE.
- Неправильный сечение кабеля. Использование тонкого провода (1.5 мм²) при большой мощности. Решение: замена на 2.5 мм².
- Датчик в стене. Установка датчика в стену вместо пола. Решение: перенос датчика в стяжку (требует демонтажа покрытия).
- Слишком плотный зажим. Пережатие изоляции в клеммнике, что ведет к короткому замыканию. Решение: аккуратная зачистка концов.
Пример из опыта: Один мой знакомый установил датчик температуры прямо под нагревательный мат. В итоге регулятор видел высокую температуру мгновенно и выключал нагрев через 2 минуты. Пол так и не прогрелся. Пришлось аккуратно высверливать отверстие в плитке и перекладывать датчик.
Смета и расчет затрат
Стоимость подключения терморегулятора складывается из цены комплектующих и оплаты работы мастера. При самостоятельном монтаже экономия весьма существенна, так как работа электрика по одной точке стоит от 1500 до 3000 рублей.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница (Экономия) |
|---|---|---|---|
| Материалы | 4500 | 4500 | 0 |
| Работа по монтажу | 0 | 2500 | 2500 |
| Расходники (дюбеля, лента) | 300 | 300 | 0 |
| Проверка приборами | 0 | 500 | 500 |
| 4800 | 7800 | 3000 |
Эксплуатация и обслуживание
После завершения всех работ системой можно пользоваться годами, если соблюдать простые правила. Я рекомендую раз в год проверять затяжку винтовых контактов в клеммнике, так как от перепадов температур металл может «поплыть». Панель управления протирайте только сухой или слегка влажной тряпкой без использования агрессивных растворителей. Срок службы качественного электронного регулятора составляет около 10-15 лет при условии отсутствия резких скачков напряжения в сети.
Выбор типа регулятора
На рынке представлены разные варианты управления, и выбор зависит от ваших целей и бюджета. Я обычно предлагаю клиентам три основных варианта.
- Механические: Самые дешевые, надежные, но имеют погрешность в 2-3 градуса.
- Электронные: Точная настройка до 0.5 градуса, наличие экрана.
- Программируемые: Позволяют задать график нагрева по часам и дням недели.
- Wi-Fi модели: Управление со смартфона из любой точки мира.
- Сенсорные: Стильный внешний вид, легко очищаются от грязи.
- С внешним датчиком: Позволяют управлять полом по температуре воздуха.
- Двухканальные: Один прибор управляет двумя разными зонами пола.
Пример из опыта: В одной из квартир я установил программируемый регулятор. Заказчик был в восторге, когда обнаружил, что за месяц счета за электричество снизились на 20%, так как пол греется только к моменту пробуждения хозяев и к их возвращению с работы.
Ответы на частые вопросы
Можно ли ставить датчик в стену?
Категорически нет. Датчик должен измерять температуру именно стяжки, иначе система будет работать некорректно, ориентируясь на температуру стены.
Что делать, если пол не греется?
Первым делом проверьте автоматический выключатель в щитке. Затем с помощью мультиметра замерьте сопротивление на выходе из регулятора. Если напряжение есть, а сопротивление кабеля бесконечно — произошел обрыв линии.
Как выбрать мощность регулятора?
Сложите общую мощность всех нагревательных матов в комнате. Мощность терморегулятора должна быть минимум на 20% выше этой суммы, чтобы избежать перегрева реле.
Можно ли подключать два мата к одному устройству?
Да, если их суммарная мощность не превышает допустимый предел регулятора (обычно 3.5 кВт) и они имеют одинаковое сопротивление. В противном случае потребуется установка нескольких регуляторов.
