Правильный подбор и установка автоматических выключателей в квартире

Монтаж электропроводки в квартире часто сопровождается попытками «сделать с запасом», что приводит к опасным ошибкам. Установка автомата 25А на розетку 16А превращает защитный элемент в бесполезный кусок пластика. Замена одного модуля занимает около 30 минут и стоит в среднем от 500 до 1500 рублей за деталь. Однако такая неоправданная экономия или невнимательность может обернуться полной потерей имущества из-за пожара. Правильный подбор номинала гарантирует безопасность жилья.

Основы работы защиты в электросети

Автоматический выключатель предназначен для защиты кабеля от перегрузки и короткого замыкания. Он не защищает сам бытовой прибор, а следит за тем, чтобы проводка в стене не перегрелась. Обычная бытовая розетка рассчитана на номинальный ток 16А. Если поставить автомат на 25А, то при перегрузке ток в сети вырастет до 20-24 ампер. Розетка и кабель начнут плавиться, но автомат не сработает, так как его порог отключения выше. Я часто видел такие «улучшения» в старых домах, где владельцы хотели включить сразу несколько обогревателей.

Подбор необходимых материалов

Для правильной организации розеточной группы требуются качественные комплектующие. Я всегда рекомендую использовать только сертифицированные товары, чтобы избежать преждевременного износа контактов.

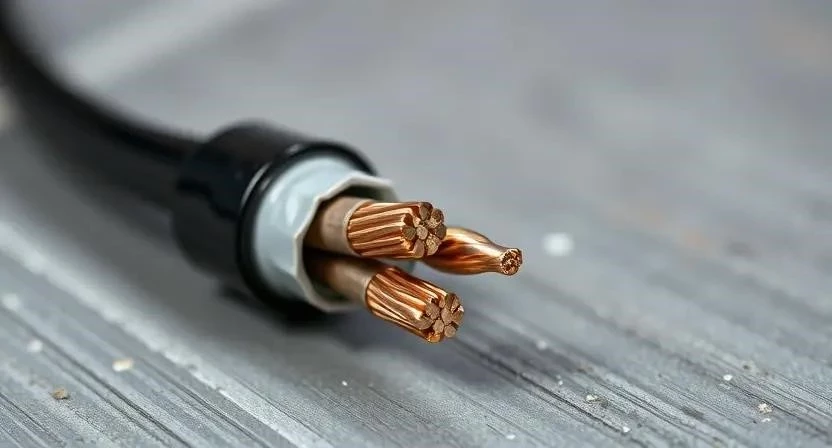

• Медный кабель ВВГнг-LS сечением 2.5 мм2.
• Автоматический выключатель номиналом 16А.
• Розетки с номинальным током 16А.
• Изолированные клеммники для соединений.
• Маркировочные бирки для щитка.
• Наконечники НШВИ для многожильных проводов.
• Гофротруба для защиты кабеля.
• Диэлектрическая изолента или термоусадка.

Важно соблюдать соответствие между сечением жилы и током защиты.

Инструментарий для работы

Качественный инструмент ускоряет процесс и исключает ошибки при монтаже. Без базового набора приступать к замене автомата опасно.

• Индикаторная отвертка для проверки фазы.
• Мультиметр для замера напряжения и прозвонки цепи.
• Стриппер для аккуратной зачистки изоляции.
• Набор диэлектрических отверток (крестовая и плоская).
• Пассатижи для работы с проводом.
• Фонарь налобный для освещения щитка.
• Нож строительный с выдвижным лезвием.

Организация рабочего пространства

Безопасность при работе с электричеством стоит на первом месте. Первым делом я полностью отключаю главный ввод электроэнергии в квартиру. После этого обязательно проверяю отсутствие напряжения на всех клеммах с помощью индикатора. В щитке организую хорошее освещение, чтобы видеть каждый зажим. Доступ посторонних лиц и детей в зону работы строго запрещаю.

Подготовительные операции с проводкой

Перед установкой нового оборудования провожу полную ревизию состояния старой сети. Проверяю затяжку всех контактов в распределительных коробках, так как ослабленный винт вызывает искрение и нагрев. Щиток тщательно очищаю от пыли и строительного мусора с помощью пылесоса или сжатого воздуха. Если вижу оплавленную изоляцию на проводах, такие участки обрезаю и переобжимаю заново.

Пошаговый процесс замены защиты

Работа требует точности и соблюдения последовательности действий. Я выполняю эти этапы строго по порядку, чтобы не допустить короткого замыкания.

1. Определяю суммарную мощность всех приборов на линии (10 минут).
2. Рассчитываю необходимый ток по формуле P=UI (5 минут).
3. Проверяю сечение жилы кабеля — для розеток оно должно быть строго 2.5 мм2 (5 минут).
4. Демонтирую старый автомат на 25А из DIN-рейки (5 минут).
5. Проверяю целостность изоляции проводов, которые заходили в клеммы (5 минут).
6. Устанавливаю новый автоматический выключатель на 16А (5 минут).
7. Произвожу надежную затяжку винтовых клемм, чтобы избежать люфта (10 минут).
8. Наклеиваю маркировку группы в щитке для быстрого поиска (5 минут).
9. Подаю напряжение на главный ввод (2 минуты).
10. Тестирую нагрузку, включая несколько приборов в розетки (10 минут).
11. Проверяю температуру корпуса автомата под нагрузкой с помощью бесконтактного термометра (10 минут).
12. Фиксирую крышку электрощитка (5 минут).

Однажды я менял автомат в старом фонде и обнаружил, что провод 1.5 мм2 был защищен автоматом на 25А. Изоляция была буквально превращена в уголь. В тот раз мне повезло, что дом еще не сгорел.

Технические нюансы монтажа

Температурный режим в щитке напрямую влияет на работу теплового расцепителя. Если автоматы стоят слишком плотно и греются, они могут срабатывать ложно. Качество контактов определяет, будет ли защита работать штатно. Я всегда проверяю совместимость бренда автомата с используемыми шинами, чтобы избежать зазоров. Плохой контакт создает высокое сопротивление, что ведет к локальному перегреву даже при нормальном токе.

Типичные промахи новичков

Многие пытаются «подстраховаться» и ставят автомат с большим запасом, думая, что он будет реже выбивать. Это самое опасное заблуждение в электромонтаже.

1. Установка автомата на 25А при наличии кабеля 2.5 мм2.
2. Использование тонкого провода под мощный автомат.
3. Полное игнорирование норм ПУЭ при расчете нагрузок.
4. Слабая затяжка винтовых клемм, приводящая к искрению.
5. Отсутствие заземления в розеточных группах.

Я помню случай, когда решил сэкономить время и не затянул клемму до конца. Через неделю автомат начал издавать странный гул и ощутимо греться. Пришлось всё переделывать, чтобы не допустить пожара.

Финансовый расчет обновления защиты

Замена одного автомата обходится дешево, но предотвращает колоссальные убытки. Ниже приведено сравнение затрат.

Эксплуатация после работ

Электрика требует внимания даже после идеального монтажа. Раз в год я провожу регулярную проверку затяжки всех контактов в щитке, так как металл имеет свойство «плыть» от температурных расширений. Также важно мониторить нагрев розеток при пиковых нагрузках, например, когда одновременно работают чайник и стиральная машина. Если пластик стал теплым — пора разделять линию.

Способы оптимизации нагрузки

Если автомат на 16А постоянно выбивает, значит, линия перегружена. В этом случае нельзя просто ставить более мощный автомат. Я в своей квартире разделил одну общую группу на две отдельные. Для мощных приборов, таких как духовка или стиральная машина, обязательно выделяю отдельные линии с соответствующим сечением кабеля. Также рекомендую использовать УЗО для защиты людей от поражения током, что значительно повышает общую безопасность.

Ответы на частые вопросы

Можно ли ставить 25А если кабель 4 мм2?
Да, сечение 4 мм2 выдерживает такой ток, но обычная розетка на 16А все равно может расплавиться. Защита должна соответствовать самому слабому звену в цепи.

Почему розетка плавится, а автомат не выключается?
Это происходит именно из-за завышенного номинала автомата. Ток уже превысил возможности розетки, но еще не достиг порога срабатывания автомата (например, 25А).

Что будет если включить два обогревателя в одну розетку с автоматом 25А?
Суммарный ток может составить около 20-22А. Кабель и розетка начнут сильно греться, изоляция потемнеет, но автомат будет считать, что всё в порядке.

Чем отличается характеристика B от C в автоматах?
Характеристика B срабатывает быстрее при меньших токах, она подходит для освещения. Характеристика C — стандарт для розеток, она допускает кратковременные пусковые токи.

Обязательно ли ставить заземление?
Безусловно. Заземление отводит ток утечки с корпуса прибора, предотвращая удар током при пробое изоляции.

Какой бренд автоматов выбрать?
Рекомендую проверенные марки: Schneider Electric, ABB или Legrand. Дешевые аналоги часто имеют разброс по току срабатывания.

Как понять что автомат неисправен?
Если он не выключается при явной перегрузке или, наоборот, срабатывает без видимых причин при низкой нагрузке.

Можно ли заменить автомат без вызова мастера?
Только если вы обладаете навыками электромонтажа и имеете инструменты для проверки напряжения. Ошибка может стоить жизни.

Меры безопасности

При любых работах с электричеством используйте диэлектрические перчатки и очки для защиты глаз от возможного искрения. Работайте в сухой обуви на сухом полу. Никогда не касайтесь оголенных проводов, даже если считаете, что питание отключено — всегда проверяйте это прибором. При работе в щитке обеспечьте проветривание, особенно если используете химические очистители контактов. Пожарная безопасность требует наличия в доступном месте углекислотного огнетушителя.
