Как выбрать и установить распределительные коробки

Монтаж электросети в жилом помещении требует четкого понимания того, где будут находиться узлы распределения. Установка одной такой точки занимает в среднем от 1 до 2 часов. Стоимость комплектующих для одного узла начинается от 300 рублей. Чтобы понять, какие распределительные коробки: как выбрать и установить правильно, нужно изучить технические нормы и особенности материалов. Правильный подход исключает риск перегрева проводов.

Основы перед началом работ

Перед тем как приступать к делу, важно осознать степень сложности. Электромонтаж считается работой повышенной опасности, поэтому базовые знания электрики обязательны. Все действия должны строго соответствовать требованиям ПУЭ (Правила устройства электроустановок) и ГОСТ. Я всегда напоминаю новичкам, что ошибка в соединении может привести к короткому замыканию или пожару.

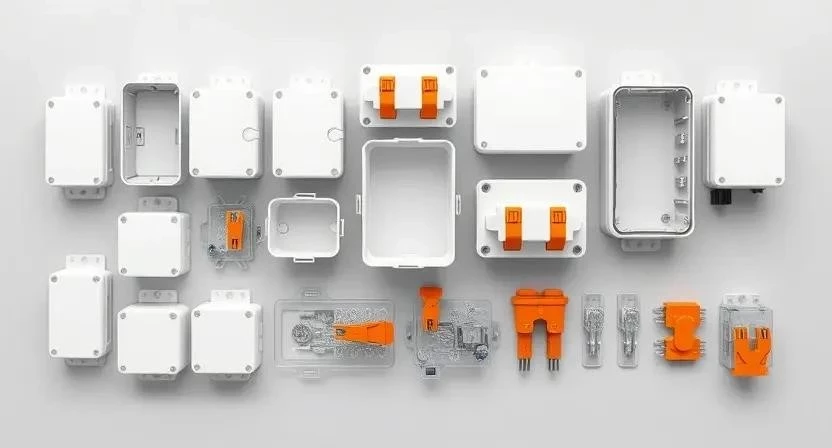

Подбор необходимых материалов

Для качественного монтажа потребуются комплектующие, подходящие под конкретные условия помещения. В сухих комнатах достаточно стандартных пластиковых моделей, а для ванных или уличных зон нужны влагозащищенные варианты с высоким индекстом IP.

• Внутренние коробки (скрытого монтажа) — для установки в стены.
• Наружные коробки — для открытой проводки.
• Влагозащищенные модели — для сырых помещений.
• Клеммники WAGO — для быстрого соединения.
• Гильзы медные — для опрессовки.
• Кабель ВВГнг-LS (сечением 1.5 или 2.5 мм²).
• Дюбель-гвозди для фиксации.
• Изолента ПВХ для дополнительной защиты.
• Маркировочные бирки для жил.
• Монтажная пена или алебастр для заделки.

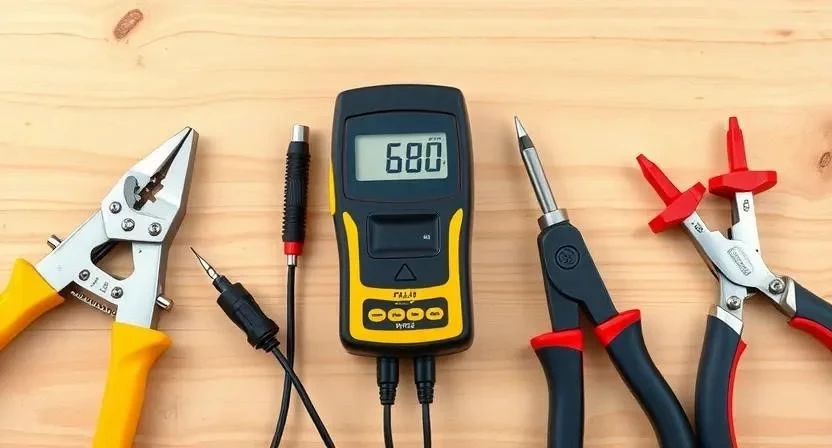

Инструментарий мастера

Инструменты определяют скорость и качество работы. Я заметил, что использование дешевых пассатижей часто приводит к повреждению изоляции кабеля, поэтому лучше один раз купить профессиональный инструмент.

• Штроборез с пылесосом — для создания пазов в стене.
• Перфоратор — для сверления отверстий под коробку.
• Стриппер — для быстрой и аккуратной зачистки жил.
• Индикатор напряжения — для проверки отсутствия тока.
• Набор отверток (шлицевая и крестовая).
• Строительный уровень — для ровной установки.
• Плоскогубцы и кусачки.
• Рулетка и карандаш.

Планирование и подготовка помещения

Грамотное планирование исключает лишний расход кабеля. Сначала я рисую схему расположения всех потребителей и точек распределения на плане комнаты. Разметка стен производится с учетом будущей отделки, чтобы коробка не оказалась перекрыта массивным шкафом. Чтобы бетонная пыль не осела на мебели, все поверхности накрываются плотной полиэтиленовой пленкой, а двери заклеиваются.

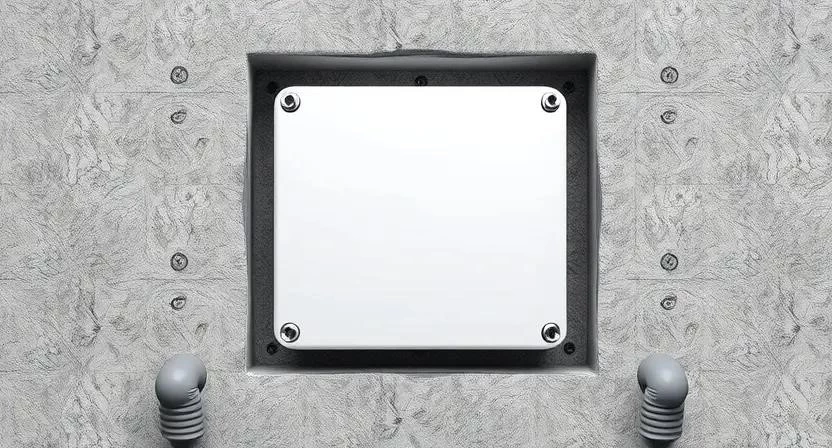

Работа с поверхностью

Сначала приступаем к штроблению. В месте установки коробки вырезается прямоугольный паз, глубина которого должна быть на 5-10 мм больше глубины самой коробки. Это нужно для того, чтобы зафиксировать её раствором, не выпирая за плоскость стены. После этого прорезаются каналы под гофру. Я всегда тщательно очищаю пазы от строительного мусора с помощью пылесоса и кисти. Завершающим этапом становится грунтовка поверхности, что обеспечивает отличную адгезию штукатурки.

Пошаговый процесс установки

Монтаж требует последовательности. Если пропустить даже один этап, можно получить ненадежный контакт. Однажды я забыл промаркировать провода в большой квартире и потратил три часа, чтобы понять, где фаза, а где ноль. С тех пор делаю это сразу.

1. Разметка и фиксация места установки (15 мин).
2. Прокладка кабелей в гофре к коробке (40 мин).
3. Фиксация коробки в стене на гипсовый раствор или алебастр (20 мин).
4. Зачистка концов жил кабеля стриппером (10 мин).
5. Маркировка проводов: фаза, ноль, земля (10 мин).
6. Выбор способа соединения: клеммы, пайка или опрессовка (5 мин).

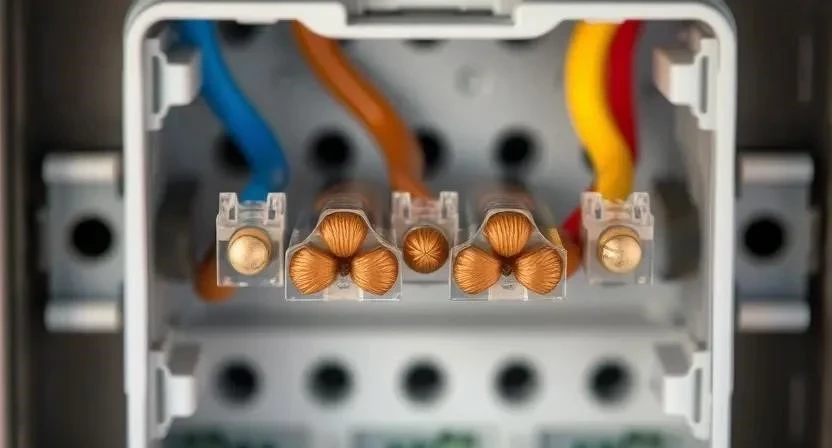

7. Соединение жил согласно электросхеме (30 мин).
8. Механическая проверка надежности каждого контакта (10 мин).
9. Аккуратная укладка проводов внутри корпуса (15 мин).
10. Тестирование цепи под напряжением с помощью мультиметра (15 мин).
11. Установка защитной крышки коробки (5 мин).
12. Финишная зашпаклевка и отделка стены (30 мин).

При выполнении работ важно соблюдать температурный режим от +5 до +30 градусов. Влажность не должна превышать 80%, иначе раствор для фиксации будет сохнуть слишком долго. Время полного застывания алебастра составляет около 20-40 минут, после чего можно приступать к соединению проводов.

Технические нюансы и требования

Существуют определенные правила, которые делают систему безопасной. Коробки должны оставаться доступными для обслуживания. Я рекомендую располагать их на высоте 30 см от потолка — так их легко найти и они не мешают расстановке мебели. В ванных комнатах обязательно используйте коробки с классом защиты IP44 и выше из-за высокой влажности.

Особое внимание стоит уделить совместимости металлов. Медь и алюминий нельзя соединять напрямую — возникает гальваническая пара, что ведет к окислению и перегреву. Для таких случаев я использую специальные переходные клеммники WAGO с токопроводящей пастой.

Типичные ошибки при монтаже

Многие новички пытаются сэкономить место и набивают коробку проводами слишком плотно. Это приводит к тому, что крышка не закрывается, а изоляция кабелей перетирается о края пластика. Сам однажды видел объект, где использовали простые скрутки без пайки — через год в одной из коробок началось оплавление из-за плохого контакта.

К другим ошибкам относятся:
— Установка коробки в труднодоступных местах (за встроенными стенами).
— Отсутствие заземления в распределительном узле.
— Использование слишком тонкого кабеля для мощных нагрузок.
— Отказ от использования гофры, что делает проводку уязвимой.

Расчет стоимости и экономия

Рассчитаем затраты на одну точку монтажа. Цена зависит от выбранного способа соединения и типа коробки.

Сравним затраты на работу. При найме профессионального электрика монтаж одной точки обойдется в 500-1200 рублей. Делая всё своими руками, я экономлю на оплате труда, но трачу больше времени на изучение ПУЭ и подбор инструмента.

Эксплуатация и уход

После завершения работ система требует контроля. Раз в год я рекомендую проверять контакты в коробках (если есть доступ) на предмет перегрева. Признаком проблемы является потемнение изоляции или характерный запах горелого пластика. Срок службы качественных соединений на клеммах WAGO или гильзах составляет более 25 лет при условии отсутствия перегрузок сети.

Альтернативные методы монтажа

Иногда можно обойтись без классических коробок. Например, при «звездообразном» монтаже каждый кабель идет от щитка к своему потребителю. Я пробовал такой метод в небольшой студии: это увеличило расход кабеля на 30%, но полностью убрало необходимость в распределительных узлах в стенах.

Также часто используют глубокие подрозетники. В них соединяют провода и отправляют одну линию к розетке или выключателю. Это упрощает доступ к соединениям, так как достаточно снять декоративную рамку.

Ответы на частые вопросы

Можно ли использовать обычные скрутки?
Нет, согласно ПУЭ, простые скрутки запрещены. Они окисляются, разбалтываются и греются. Используйте клеммы, пайку или опрессовку.

Где лучше располагать коробку: в полу или в потолке?
В потолке. Это удобнее при монтаже и обслуживании, а также снижает риск залива водой при протечках в полу.

Какой тип клемм самый надежный?
Для бытовых нужд идеальны WAGO. Для промышленного или высоконагруженного монтажа лучше использовать медные гильзы с опрессовкой.

Нужно ли зашпаклевывать коробку вровень со стеной?
Да, но крышка должна оставаться съемной. Не замуровывайте её наглухо в бетон.

Как соединить медный и алюминиевый провода?
Только через специальные клеммники с контактной пастой или с помощью медной перемычки и гильзы.

Что делать, если коробка слишком мала для всех проводов?
Замените её на модель большего размера или установите две соседние коробки. Плотно набивать узел опасно.

Обязательно ли использовать гофру?
В бетонных стенах — обязательно для защиты кабеля от механических повреждений и обеспечения возможности его замены.

Как проверить соединение без нагрузки?
Используйте мультиметр в режиме «прозвонки» или замерьте сопротивление контакта — оно должно быть близко к нулю.

Сравнение технологий и безопасности

Меры безопасности при работе:

1. Всегда отключайте питание на главном щитке и вешайте табличку «Не включать!».
2. Используйте защитные очки и респиратор при штроблении стен.
3. Работайте в перчатках для защиты рук от острых краев металла и бетона.
4. Обеспечьте проветривание помещения при использовании химических составов.
5. Проверяйте отсутствие напряжения индикатором перед каждым касанием провода.
