Появление постороннего шума в распределительном щите часто указывает на плохой контакт или перегрузку сети. Исправление проблемы занимает от 30 минут до двух часов, а стоимость запчастей начинается от 300 рублей. Понимание того, почему гудит автомат в щитке, позволяет избежать короткого замыкания и пожара. Своевременная диагностика спасает проводку от полного выгорания.
Безопасность и основы перед началом работ
Работа с электричеством — это риск для жизни. Я всегда напоминаю: любое вмешательство в щиток требует полного обесточивания. Поражение током может быть фатальным. Если вы не уверены в своих силах или видите обгоревшие провода, которые слиплись в один ком, немедленно зовите профи. Оценивайте сложность работ трезво. Обычно я провожу такие ревизии в светлое время суток, чтобы видеть каждую жилу.
Расходные материалы для ремонта
Для качественного устранения гула понадобятся определенные комплектующие. Я рекомендую покупать только сертифицированную продукцию, чтобы не заменить один шум другой.
- Новые автоматические выключатели (соответствующего номинала)
- Контактная очищающая смазка (специальная электротехническая)
- Наконечники НШВИ (под сечение вашего провода)
- Изолента ПВХ или термоусадочные трубки
- Зажимы Wago или винтовые клеммники
- Кабельные стяжки для фиксации проводов
- Очищающие салфетки без ворса
- Маркировочные бирки для линий
Примерный расчет затрат на материалы:
| Материал | Количество | Расход на точку | Цена за ед. | |
|---|---|---|---|---|
| Автомат (16А) | 1-2 шт. | 1 шт. | 450 руб. | 900 руб. |
| Наконечники НШВИ | 1 упаковка | 2 шт. | 200 руб. | 200 руб. |
| Контактная смазка | 1 тюбик | 10 г | 600 руб. | 600 руб. |
| Изолента | 1 рулон | 5-10 см | 80 руб. | 80 руб. |
| Стяжки кабельные | 1 пачка | 3-5 шт. | 150 руб. | 150 руб. |

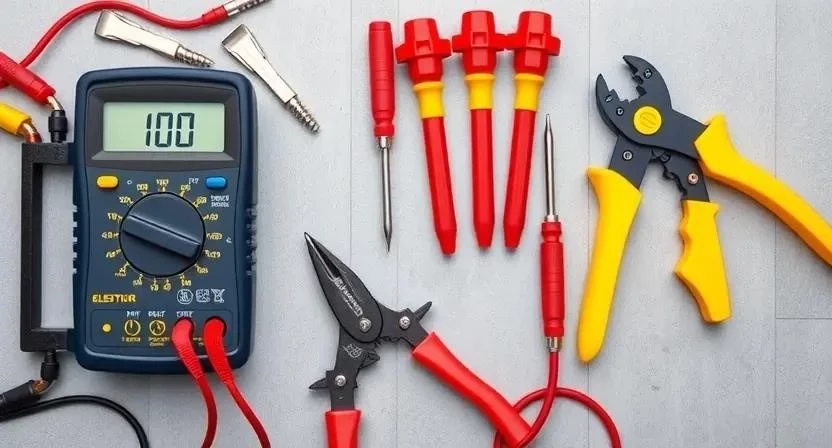

Инструментарий мастера
Правильный инструмент делает работу безопасной и быстрой. Я не использую дешевые отвертки с мягким металлом, так как они слизывают грани винтов в клеммах.
- Набор диэлектрических отверток (крест и шлиц)
- Мультиметр цифровой для замера напряжения и тока
- Индикаторная отвертка для проверки фазы
- Фонарь налобный (освобождает руки)
- Пассатижи с изолированными ручками
- Стриппер для аккуратной зачистки изоляции
- Зеркальце маленькое (осмотреть заднюю часть модулей)
Организация рабочего пространства
Освободите пространство перед панелью, чтобы можно было свободно двигаться. Я обычно убираю все коробки и мебель, которые мешают доступу. Включите дополнительный свет или поставьте мощный прожектор. Предупредите всех домашних, что электричества не будет какое-то время, чтобы никто не пытался включить чайник в самый неподходящий момент.
Подготовка щитка к осмотру
Сначала уберите пыль и паутину из корпуса щитка с помощью пылесоса или сухой кисти. Грязь может вызвать замыкание при работе с током. Проверьте, плотно ли сидит DIN-рейка в пазах. Я всегда внимательно осматриваю изоляцию проводов на предмет оплавления или изменения цвета. Если пластик стал коричневым — значит, здесь был сильный перегрев. Очистите поверхность от жирных пятен, если щиток находится на кухне.
Пошаговая ликвидация гула в щитке
Действуйте строго по алгоритму. Поспешность в электромонтаже приводит к ошибкам.
- Визуальный осмотр и прослушивание (5 мин). Определите, какой именно модуль издает звук. Используйте пластиковую палочку, приложив ее к автомату и к уху.
- Измерение нагрузки (10 мин). С помощью мультиметра замерьте ток на гудящем автомате. Если он близок к номинальному, причина в перегрузке.
- Полное обесточивание (2 мин). Выключите вводной автомат. Проверьте отсутствие напряжения индикатором на всех шинах.
- Проверка затяжки клемм (15 мин). Проверьте все винты. Ослабленный контакт вызывает искрение и тот самый шум.
- Осмотр контактов (10 мин). Ищите следы окисления или обгорания меди. Черный налет — признак плохого контакта.
- Очистка и зачистка (20 мин). Обрежьте обгоревший участок провода. Зачистите изоляцию и установите новый наконечник НШВИ.
- Проверка посадки на рейке (5 мин). Убедитесь, что автомат защелкнут плотно и не вибрирует при касании.
- Замена модуля (15 мин). Если автомат изношен или сгорел внутри, установите новый аналогичного номинала.
- Повторная затяжка (10 мин). Еще раз пройдитесь по всем соединениям, чтобы ничего не забыть.
- Постепенный запуск (10 мин). Включайте группы потребителей по одной. Слушайте, не вернулся ли гул.
- Финальный тест (15 мин). Включите мощные приборы (чайник, обогреватель) и проконтролируйте работу системы под нагрузкой.
Однажды я обнаружил, что гул шел не от самого автомата, а от плохо затянутого нуля на общей шине. Стоило подтянуть винт, и тишина вернулась.
| Действие | Ожидаемый результат | Признак проблемы |
|---|---|---|
| Прослушивание | Тишина или легкий фон | Отчетливый треск, жужжание |
| Затяжка винта | Винт зафиксирован плотно | Винт прокручивается или болтается |
| Осмотр изоляции | Цвет белый/серый/синий | Потемнение, оплавление пластика |
| Замер тока | Ток ниже номинала автомата | Ток равен или выше номинала |
| Проверка рейки | Модуль неподвижен | Автомат люфтит в корпусе |
Технические нюансы и детали
Температура в помещении влияет на работу автоматики. В сильную жару модули могут срабатывать чаще. Помните, что легкий гул трансформатора — это норма, но резкий треск недопустим. Я рекомендую использовать автоматы одного бренда, так как разные производители имеют разные зазоры на рейке. Момент затяжки винтов должен быть уверенным, но без фанатизма, чтобы не сорвать резьбу.
Типичные ошибки новичков
Многие пытаются сэкономить или упростить процесс, что приводит к авариям.
- Перетяжка винтов. Срыв резьбы делает соединение ненадежным, и автомат начинает гудеть снова.
- Завышенный номинал. Установка автомата на 25А там, где провод выдержит только 16А.
- Игнорирование окислов. Попытка затянуть окисленный провод без его зачистки.
- Монтаж без наконечников. Зажим многожильного провода голым винтом приводит к перелому жил.
- Использование дешевых серий. Покупка безымянных модулей, которые начинают вибрировать из-за плохого качества стали.
Видел случай, когда хозяин поставил автомат на 25А на тонкий провод 1.5 мм2. Провод грелся, автомат молчал, а щиток начал буквально плавиться.
Расчет стоимости ремонта
Самостоятельное устранение шума обходится дешево, если не требуется замена всего щитка. Основная трата — это качественные модули.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Новый автомат | 450 руб. | 600 руб. | 150 руб. |
| Расходники (НШВИ, смазка) | 300 руб. | 500 руб. | 200 руб. |
| Работа по диагностике и замене | 0 руб. | 2500 руб. | 2500 руб. |
| Выезд специалиста | 0 руб. | 1000 руб. | 1000 руб. |
| 750 руб. | 4600 руб. | 3850 руб. |
Для правильного подбора автомата используйте таблицу соответствия:
| Сечение провода (мм2) | Рекомендуемый номинал (А) | Макс. нагрузка (кВт) | Применение |
|---|---|---|---|
| 1.5 | 10А | 2.2 | Освещение |
| 2.5 | 16А | 3.5 | Розетки |
| 4.0 | 25А | 5.5 | Мощные приборы |
| 6.0 | 32А | 7.0 | Электроплиты |
| 10.0 | 50А | 11.0 | Ввод в дом |
Эксплуатация после ремонта
Заведите привычку раз в полгода проверять затяжку всех клемм. Я использую бесконтактный тепловизор, чтобы найти «горячие» точки в щитке. Если рука чувствует тепло от пластика автомата — значит, пора пересматривать нагрузку. Срок службы большинства модулей составляет 10-15 лет, после чего их лучше заменить превентивно, даже если они не шумят.
Современные альтернативы
Если бюджет позволяет, переходите на безвинтовые зажимы — они не разбалтываются со временем. Установка стабилизатора напряжения спасет трансформаторы от гула, вызванного скачками сети. Я советую выбирать премиальные серии автоматики, где используются серебряные контакты. Это снижает сопротивление и убирает нагрев.
Заменил старые винтовые зажимы на пружинные в одном из проектов, и забыл про необходимость подтяжки контактов на два года.
Ответы на частые вопросы
Нормально ли, если трансформатор немного гудит?
Да, легкий низкочастотный гул вызван вибрацией сердечника из-за переменного тока. Это физика. Беспокоиться нужно, если звук стал громким или перешел в треск.
Чем опасен треск в щитке?
Треск — это признак электрической дуги. Она мгновенно разогревает металл до огромных температур, что приводит к оплавлению изоляции и пожару.
Можно ли просто подтянуть винт, не выключая свет?
Категорически нет. Одно неосторожное движение отверткой может вызвать короткое замыкание. Вы получите удар током или вспышку, которая повредит зрение.
Почему автомат начал гудеть после установки новой техники?
Скорее всего, вы превысили номинальный ток линии. Автомат работает на пределе, контакты греются, и возникает вибрация.
Как понять, что автомат перегружен?
Корпус модуля становится теплым или горячим на ощупь, появляется характерный гул, а при выключении нагрузки шум исчезает.
Что делать, если щиток греется?
Немедленно отключите самые мощные приборы и вызовите электрика. Перегрев всего щитка говорит о критическом плохом контакте на вводе или общей перегрузке сети.
Как часто нужно проверять контакты в щитке?
В частном доме — раз в год. В квартире с большой нагрузкой — раз в полгода. Это стандарт профилактики.
Можно ли использовать WD-40 для контактов в щитке?
Нет. WD-40 не является специализированной электротехнической смазкой. Она может оставить пленку, которая со временем ухудшит контакт или даже вспыхнет при сильном нагреве.
