Монтаж электропроводки в деревянном строении требует предельной осторожности из-за высокой горючести материала. Обычно разводка электрики в деревянном доме занимает от 10 до 14 рабочих дней в зависимости от площади. Стоимость базового комплекта материалов для дома площадью 100 м² начинается от 45 000 рублей. Правильный подход исключает риск пожара и обеспечивает стабильную работу всех электроприборов.
Подготовительные знания и нормы
Я всегда начинаю работу со строгого изучения ПУЭ и СНиП, так как дерево не прощает ошибок. Сложность таких работ оценивается как высокая из-за специфики материала. Нужно четко понимать, что любая искра или перегрев кабеля могут привести к катастрофе. Для выполнения монтажа требуются уверенные навыки работы с электроинструментом и базовые знания электротехники. Основной упор делается на пожарную безопасность и исключение прямого контакта токоведущих частей с деревом.
Выбор подходящих материалов
Для деревянных стен подходит только негорючий кабель. Я рекомендую использовать ВВГнг-LS, где «нг» означает нераспространение горения, а «LS» — низкое дымовыделение. Медные жилы обеспечивают лучшую проводимость и меньший нагрев по сравнению с алюминием. Для защиты линий применяют металлорукав или стальные трубы, особенно в местах прохода через перекрытия.
- Кабель ВВГнг-LS (разного сечения)
- Распределительный щиток на DIN-рейку
- Автоматические выключатели (разных номиналов)
- Устройства защитного отключения (УЗО)
- Подрозетники, специально предназначенные для дерева
- Розетки и выключатели с заземлением
- Распределительные коробки из негорючего пластика

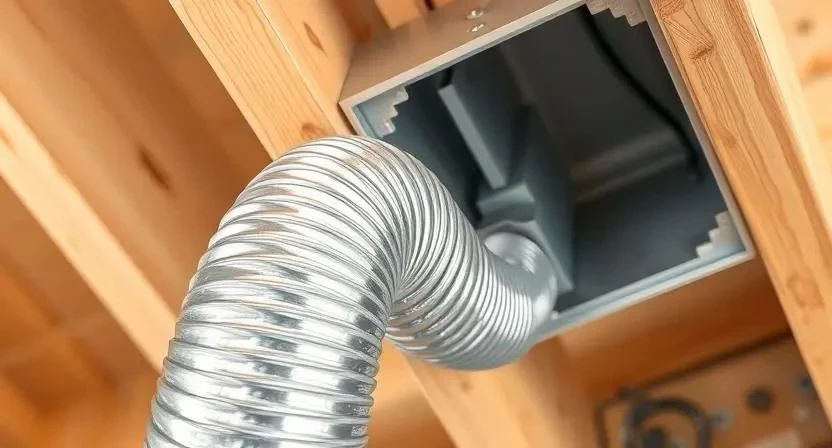

- Металлорукав или стальные трубы
| Материал | Сечение/Тип | Расход на 100 м2 (примерно) | Цена за ед. (средняя) |
|---|---|---|---|
| Кабель ВВГнг-LS (освещение) | 3×1.5 мм2 | 150 м | 60 руб/м |
| Кабель ВВГнг-LS (розетки) | 3×2.5 мм2 | 200 м | 90 руб/м |
| Кабель ВВГнг-LS (плита) | 3×4 или 3×6 мм2 | 30 м | 150 руб/м |
| Автоматы/УЗО | 16А, 25А, 32А | 12 шт | 450 руб/шт |
| Гофра/Металлорукав | 20 мм | 100 м | 40 руб/м |

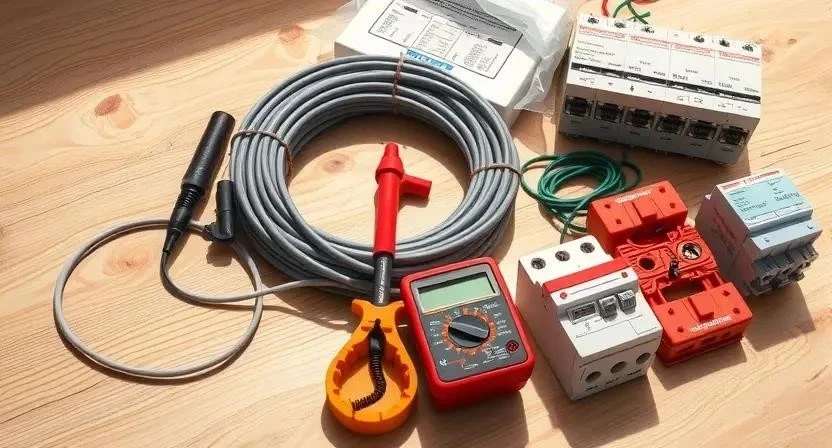

Инструментарий для электромонтажа
Качественный инструмент сокращает время работы и делает соединения надежными. Перфоратор нужен для сверления отверстий в брусе или бревне. Стриппер позволяет быстро снимать изоляцию, не повреждая медную жилу. Мультиметр и индикаторная отвертка незаменимы при проверке сети под напряжением. Если какой-то прибор слишком дорогой, я советую взять его в аренду на несколько дней.
- Перфоратор с набором сверл по дереву и бетону
- Шуруповерт с набором бит
- Стриппер для зачистки проводов
- Цифровой мультиметр
- Индикаторная отвертка
- Строительный уровень и рулетка
- Пассатижи и кусачки
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Перфоратор | Проходные отверстия в стенах | Обязательно | 5 000 руб |
| Стриппер | Снятие изоляции без порезов жилы | Желательно | 1 200 руб |
| Мультиметр | Проверка целостности цепи | Обязательно | 2 000 руб |
| Индикаторная отвертка | Поиск фазы | Обязательно | 300 руб |
| Шуруповерт | Крепление коробок и кабеля | Обязательно | 3 500 руб |
Организация рабочего пространства
Перед началом монтажа нужно полностью освободить доступ к стенам и потолочным перекрытиям. Мебель отодвигаю в центр комнаты или выношу из помещения. Пол и оставшиеся вещи накрываю плотной пленкой, чтобы строительная пыль не осела на поверхности. Для комфортной работы организую временное освещение с помощью переносных ламп. Весь строительный мусор выношу сразу, чтобы он не мешал перемещению по дому.
Разметка и подготовка поверхностей
Я начинаю с детального нанесения трасс прохождения кабеля прямо на стены. Места установки розеток и выключателей отмечаю карандашом согласно проекту. Важно проверить стены на наличие скрытых коммуникаций, чтобы не просверлить трубу водоснабжения. Я однажды ошибся с разметкой и потратил три часа на переделку всей стены, поэтому сейчас перепроверяю всё дважды.
Пошаговая технология монтажа
Работа выполняется строго последовательно. Для скрытой проводки использую стальные трубы, для открытой — эстетичные кабель-каналы. Соединение проводов в коробках делаю только с помощью клеммников (например, WAGO), скрутки в дереве категорически запрещены. Обязательно использую средства защиты: перчатки, очки и респиратор при сверлении.
- Ввод основного кабеля в дом через защитную гильзу (1-2 часа).

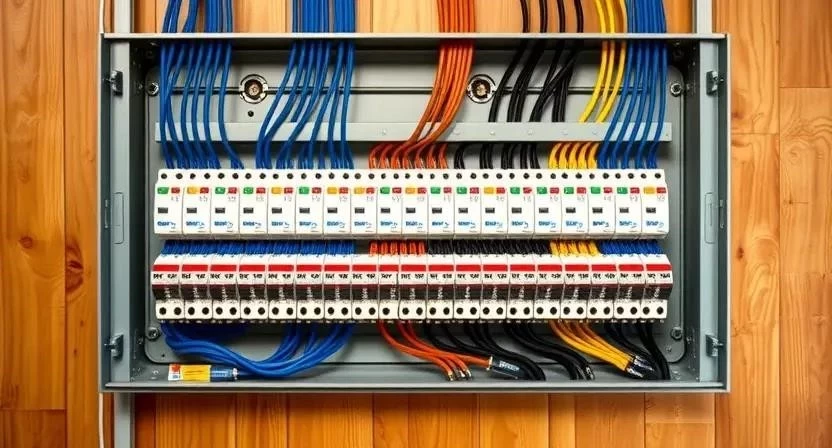

- Монтаж главного распределительного щита (ГРЩ) в сухом месте (3-4 часа).
- Прокладка магистральных линий от щитка к комнатам (1-2 дня).
- Установка распределительных коробок в каждой зоне (1 день).
- Монтаж подрозетников в деревянных стенах (1 день).
- Расключение кабелей в коробках с помощью клемм (1-2 дня).
- Протяжка кабелей к точкам освещения (1 день).
- Установка выключателей и розеток (1 день).
- Монтаж светильников и люстр (1 день).
- Подключение автоматических выключателей и УЗО в щитке (4-6 часов).
- Проверка всех линий мультиметром на отсутствие короткого замыкания (3-4 часа).
- Первый запуск сети под напряжением и проверка работоспособности (2 часа).
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Ввод и щиток | 1 день | Герметизация ввода |
| Прокладка кабеля | 3 дня | Соблюдение радиусов изгиба |
| Монтаж точек | 2 дня | Точное позиционирование |
| Расключение | 2 дня | Использование клемм |
| Тестирование | 1 день | Проверка заземления |
Я использовал стальные трубы для основных линий, чтобы полностью исключить доступ кислорода к изоляции в случае перегрева. Это добавило времени на монтаж, но дало уверенность в безопасности.
Технические нюансы и специфика дерева
Деревянный дом постоянно «дышит» и дает усадку. Я всегда оставляю небольшой запас кабеля в подрозетниках и коробках, чтобы при смещении бруса провод не вырвало с корнем. Температурный режим эксплуатации должен быть стабильным; резкие перепады могут привести к микротрещинам в пластиковых элементах. Влажность в помещениях контролирую, так как сырое дерево может вызвать окисление контактов. Пластиковые элементы выбираю только с маркировкой «негорючий».
Типичные ошибки новичков
Многие пытаются сэкономить и покупают дешевый кабель с ПВХ-изоляцией, которая легко вспыхивает. Отсутствие заземления в частном доме — огромный риск для жизни и техники. Я заметил, что новички часто делают скрутки, которые со временем разбалтываются и начинают греться. Перегрузка одной линии десятью розетками приводит к срабатыванию автоматов или оплавлению изоляции. Неправильный подбор номинала автомата (например, 25А на тонкий кабель 1.5 мм2) превращает проводку в ТЭН.
- Использование горючего кабеля вместо ВВГнг-LS.
- Отказ от установки УЗО и системы заземления.
- Применение скруток вместо сертифицированных клемм.
- Слишком большое количество потребителей на одной линии.
- Установка автоматов с завышенным номиналом тока.
Расчет стоимости электромонтажа
Затраты зависят от выбранного способа прокладки. Скрытый монтаж в трубах обходится дороже из-за стоимости металла и сложности работ. Своими руками можно сэкономить до 40% бюджета, но это требует времени и знаний. Для дома 100 м² расчет выглядит примерно так.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (базовые) | 45 000 | 45 000 | 0 |
| Расходники (крепеж и т.д.) | 5 000 | 5 000 | 0 |
| Работа по монтажу | 0 | 60 000 | 60 000 |
| Сборка щитка | 0 | 15 000 | 15 000 |
| 50 000 | 125 000 | 75 000 |
Я рекомендую не экономить на кабеле и автоматах, даже если бюджет ограничен. Лучше поставить меньше розеток, но сделать их качественными.
Эксплуатация и уход за сетью
После завершения работ сеть требует периодического контроля. Раз в полгода я проверяю затяжку винтовых контактов в щитке, так как от вибраций и перепадов температур они могут ослабнуть. Обязательно раз в месяц нажимаю кнопку «Тест» на УЗО, чтобы убедиться в его работоспособности. Срок службы качественного кабеля ВВГнг-LS составляет около 30 лет, но розетки и выключатели лучше менять раз в 10-15 лет из-за износа механизмов.
Альтернативные способы прокладки

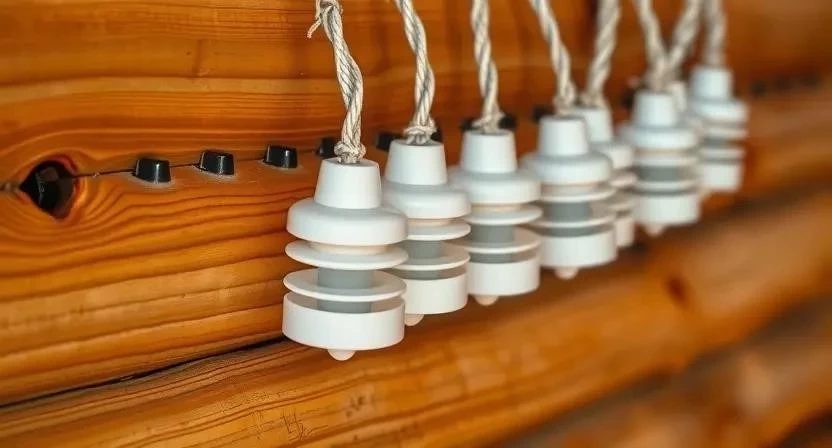

Если скрытый монтаж слишком сложен, можно рассмотреть ретро-проводку. Она представляет собой витой провод на керамических изоляторах, что выглядит очень стильно в интерьере сруба. Еще один вариант — использование плинтусов с интегрированными кабель-каналами. Это самый быстрый и дешевый способ, хотя он ограничивает расположение розеток только периметром стен. Ретро-проводка самая дорогая в исполнении, но максимально безопасная и эстетичная.
Ответы на частые вопросы
Можно ли прятать кабель в гофру внутри дерева?
Только если гофра негорючая. Однако в дереве лучше использовать металлорукав или стальные трубы.
Как правильно сделать ввод кабеля через стену?
Используйте стальную гильзу, чтобы кабель не перетерся о край бруса, и запеньте отверстие негорючим составом.
Какой автомат ставить на электрическую плиту?
Обычно ставят автомат на 25А или 32А, используя кабель сечением не менее 4 мм2.
Нужно ли заземлять розетки в деревянном доме?
Да, это обязательно по ПУЭ для защиты от поражения током при пробое изоляции прибора.
Можно ли использовать алюминиевый провод?
Категорически нет. Алюминий более хрупок и сильнее греется, что опасно для дерева.
Что делать, если дом еще дает усадку?
Используйте скользящие крепления и оставляйте петли запаса кабеля в каждой комнате.
Где лучше разместить электрощит?
В сухом, доступном месте, желательно в прихожей или техническом помещении.
Можно ли соединять провода скруткой и изолентой?
Нет, в деревянных домах только клеммники или пайка с последующей изоляцией.
Как рассчитать нагрузку на сеть?
Сложите мощность всех приборов, которые будут работать одновременно, и разделите на напряжение 220В.
Поможет ли УЗО предотвратить пожар?
УЗО защищает людей от удара током и предотвращает пожар при утечке тока на землю, но не заменяет автоматический выключатель.
