Трехфазный ввод в дом дает огромный запас мощности, но требует точного баланса. Неправильный расчет приводит к перекосу фаз и выходу дорогой техники из строя. Обычно такая работа занимает от одного до двух дней в зависимости от количества групп. Стоимость комплектующих для среднего дома начинается от 15 000 рублей. Правильное распределение нагрузки по фазам в трехфазном щите гарантирует стабильное напряжение во всех розетках. Это основа электробезопасности всего здания.
Основы работы с трехфазными сетями
Работа с трехфазным током опаснее однофазного из-за высокого напряжения между фазами, которое составляет 400В. Нужно четко понимать, что каждая фаза должна быть нагружена примерно одинаково. Я всегда напоминаю: перед любым касанием проводов проверяйте отсутствие напряжения индикатором. Задача считается средней по сложности. На полноценный монтаж и балансировку уходит около 12-16 рабочих часов. Важно соблюдать технику безопасности, использовать диэлектрический инструмент и работать в сухом помещении.
Комплектующие для сборки щита

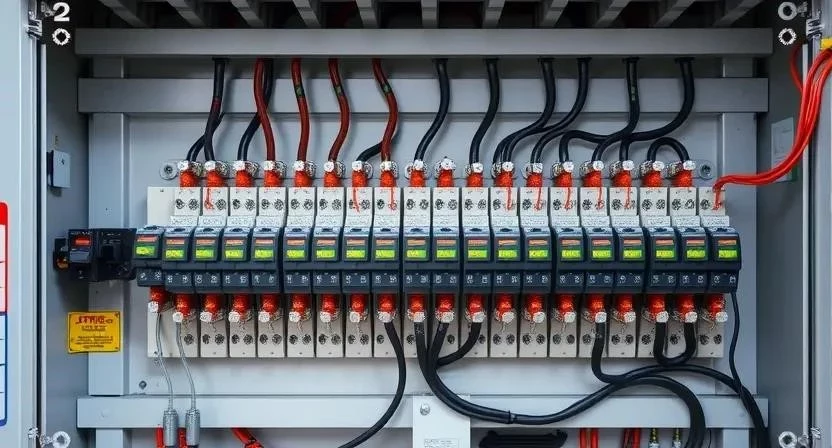

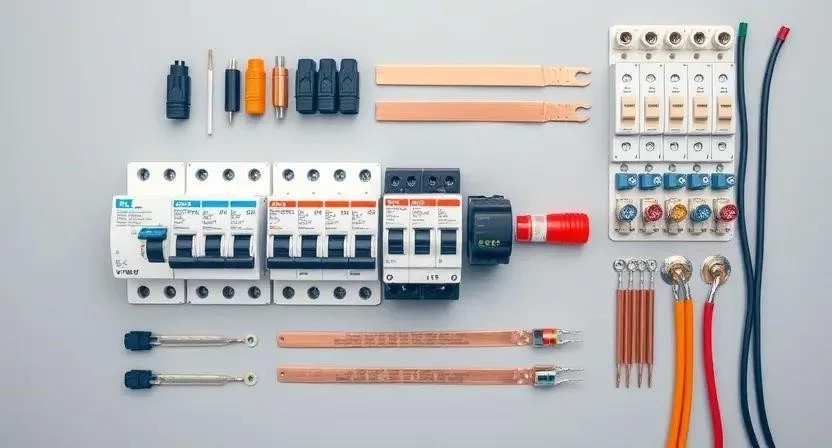

Для сборки щита потребуется качественная автоматика и расходники. Я предпочитаю использовать проверенные бренды, чтобы не перебирать щит через год. Все детали должны соответствовать расчетной нагрузке.
- Вводной трехфазный автомат
- Групповые однополюсные автоматы
- Устройства защитного отключения (УЗО)
- Нулевая шина (шина N)
- Шина заземления (шина PE)
- Провод ПВ-3 (ПуГВ) разного сечения
- Наконечники НШВИ
- Маркировочные бирки и кабельные маркеры
- DIN-рейка и монтажные перемычки
- Корпус распределительного щита
| Материал | Количество (пример) | Расход/Ед. | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Вводной автомат 3P | 1 шт. | 1 шт. | 3 500 руб. | 3 500 руб. |
| Автоматы 1P 16А | 10 шт. | 1 шт. | 400 руб. | 4 000 руб. |
| УЗО 40А 30мА | 3 шт. | 1 шт. | 1 800 руб. | 5 400 руб. |
| Провод ПВ-3 2.5 мм² | 50 м | 1 м | 60 руб. | 3 000 руб. |
| Наконечники НШВИ | 1 упак. | 100 шт. | 300 руб. | 300 руб. |
Инструментарий электромонтажника

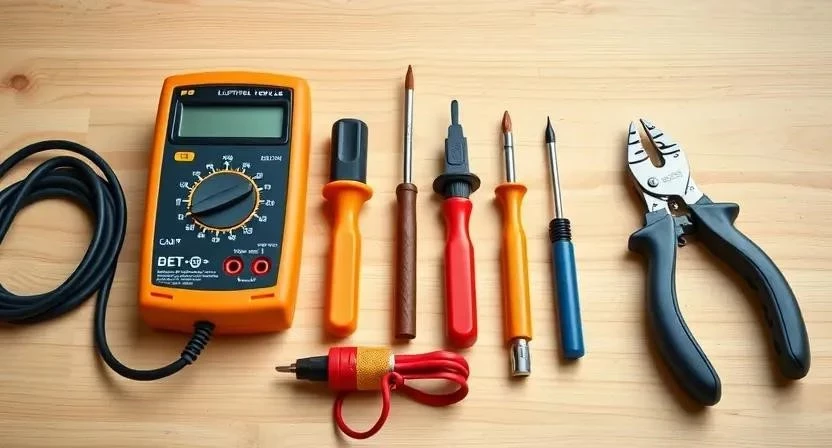

Инструмент должен быть специализированным. Обычной отверткой тут не обойдешься, если хочешь, чтобы контакты не грелись. Плохой обжим наконечника — это будущий очаг пожара.
- Мультиметр для замера напряжения и прозвонки
- Индикаторная отвертка для экспресс-проверки фазы
- Стриппер для быстрой зачистки изоляции
- Обжимной инструмент (кримпер) для наконечников
- Набор диэлектрических отверток
- Строительный уровень
- Перфоратор для монтажа корпуса
| Инструмент | Назначение | Обязательно/Желательно | Цена (пример) |
|---|---|---|---|
| Мультиметр | Замер В и А | Обязательно | 2 000 руб. |
| Стриппер | Снятие изоляции | Обязательно | 1 200 руб. |
| Кримпер | Обжим наконечников | Обязательно | 2 500 руб. |
| Индикаторная отвертка | Поиск фазы | Обязательно | 300 руб. |
| Перфоратор | Крепеж щита | Желательно | 5 000 руб. |
Подготовка места установки
Место установки щита должно быть легкодоступным. Я обычно выбираю прихожую или техническое помещение, где нет прямого попадания воды. Важно организовать хорошее освещение, чтобы четко видеть маркировку проводов и цвета жил. Первым делом полностью отключаю вводное питание на столбе или в главном рубильнике. После этого обязательно проверяю отсутствие напряжения на всех жилах мультиметром. Работа под напряжением запрещена.
Монтаж корпуса и ввод кабелей
Корпус распределительного щита крепится строго по уровню. Если повесить его криво, общая эстетика интерьера пострадает, а кабели будут идти с ненужным перекосом, что затруднит их укладку. Я использую дюбели подходящего размера под материал стены. Ввод кабелей организую через специальные сальники или отверстия в нижней части корпуса. Это защищает провода от перетирания об острые края металла. Внутри щита оставляю запас провода 15-20 см для удобного монтажа и возможной переделки.
Технология распределения нагрузки по шагам
Процесс начинается с тщательного планирования. Я однажды столкнулся с тем, что клиент забыл про мощный бойлер, и в итоге одну фазу пришлось перегружать, что привело к срабатыванию вводного автомата. Чтобы этого избежать, действую по четкому плану.
- Составление списка всех электропотребителей дома (30 мин).
- Расчет суммарной мощности каждого прибора в кВт (1 час).
- Группировка потребителей по зонам: кухня, санузел, жилые комнаты (1 час).
- Распределение групп по трем фазам (A, B, C) для достижения баланса (1 час).
- Сборка детальной схемы щита на бумаге (1 час).
- Установка вводного аппарата и монтаж нулевой и земляной шин (1 час).
- Монтаж групповых автоматов и УЗО на DIN-рейку (2 часа).
- Подключение фазных проводов к соответствующим группам (2 часа).
- Подключение нулевых и заземляющих проводников к шинам (1 час).
- Маркировка всех линий бирками (30 мин).
- Проверка всех соединений на затяжку (30 мин).
- Тестовый запуск и замер напряжения под нагрузкой (1 час).
| Этап | Время | Особенности |
|---|---|---|
| Планирование | 3 часа | Точный расчет кВт |
| Монтаж базы | 2 часа | Установка шин и ввода |
| Сборка групп | 4 часа | Подключение автоматов |
| Финализация | 2 часа | Маркировка и затяжка |
| Тестирование | 1 час | Замер перекоса фаз |
При подключении фазных проводов использую наконечники НШВИ. Это обеспечивает качественную адгезию контакта и предотвращает окисление меди. Каждый провод зажимаю с усилием, но без фанатизма, чтобы не сорвать резьбу. Нулевые провода соединяю строго с шиной N, заземление — с шиной PE. Перепутывать их категорически нельзя.
| Потребитель | Фаза А (кВт) | Фаза B (кВт) | Фаза C (кВт) |
|---|---|---|---|
| Освещение | 0.5 | 0.5 | 0.5 |
| Розетки комнаты | 1.5 | 2.0 | 1.0 |
| Кухня (ПММ, Духовка) | 3.0 | 1.0 | 2.5 |
| Санузел (Стиралка) | 0.5 | 3.0 | 1.0 |
| Кондиционер | 1.0 | 0.5 | 2.0 |
| 6.5 | 7.0 | 7.0 |
Технические нюансы монтажа
Сечение нулевого провода — критический момент. В трехфазной сети по нулю текут токи разбаланса, поэтому он не должен быть меньше фазного. Если сэкономить на сечении нуля, он может перегреться при сильном перекосе фаз. Также учитываю нелинейные нагрузки от блоков питания компьютеров и светодиодных лент. Они создают гармоники, которые нагружают нулевой провод. Я заметил, что модульное оборудование разных брендов иногда плохо стыкуется по размеру на DIN-рейке, поэтому лучше брать одну серию одного производителя.
Типичные ошибки при сборке
Новички часто допускают ошибки, которые приводят к авариям. Однажды я видел щит, где на кабель 1.5 мм² поставили автомат на 25А. Провод начал плавиться, а автомат даже не подумал сработать. Это классическая ошибка.
- Перегруз одной фазы (например, вся кухня на одной линии).
- Отсутствие или неправильное подключение заземления.
- Использование слишком мощных автоматов для тонких проводов.
- Игнорирование маркировки (потом невозможно найти нужный автомат).
- Плохая затяжка винтовых контактов.
Расчет стоимости работ и материалов
Своими руками сэкономить можно прилично, но нужно иметь весь инструмент. Профессиональный электромонтажник берет деньги за опыт и гарантию безопасности.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 15 000 руб. | 15 000 руб. | 0 руб. |
| Работа | 0 руб. | 12 000 руб. | 12 000 руб. |
| Инструмент (аренда/покупка) | 5 000 руб. | 0 руб. | -5 000 руб. |
| 20 000 руб. | 27 000 руб. | 7 000 руб. |
Обслуживание электросети
Щит не ставится один раз и навсегда. Раз в год я проверяю затяжку всех винтовых контактов. От вибраций и перепадов температур они могут ослабнуть. Это ведет к искрению и перегреву. Мониторю работу сети во время пиковых нагрузок, когда включены чайник, стиралка и духовка одновременно. Срок службы качественных автоматических выключателей составляет около 15-20 лет, но при интенсивном срабатывании их стоит заменить раньше.
Альтернативные решения для защиты
Для защиты от перекоса фаз рекомендую ставить реле напряжения на каждую линию. Это спасет технику, если на подстанции отгорит ноль и в розетках окажется 380В. Умные счетчики позволяют видеть нагрузку в реальном времени через приложение на смартфоне. Также существуют специализированные распределители, которые упрощают разводку фаз внутри щита и делают его более компактным.
Часто задаваемые вопросы
Какой допустимый перекос фаз?
Обычно допустимым считается перекос до 5-10%. Если разница в нагрузке между фазами больше, техника может начать работать нестабильно, а в сети возникнут помехи.
Что выбрать: УЗО или дифавтомат?
Дифавтомат экономит место в щите, объединяя две функции. Однако УЗО на группу из нескольких автоматов обходится дешевле. Я обычно ставлю одно мощное УЗО на группу однофазных автоматов.
Можно ли перераспределить нагрузку без переборки всего щита?
Да, если вы правильно промаркировали провода. Можно просто перекинуть фазный провод с одного группового автомата на другой, при условии, что номиналы автоматов и сечения проводов совпадают.
