Сигнальный кабель — это проводниковое изделие, предназначенное для передачи низковольтных электрических сигналов между устройствами систем охранной и пожарной сигнализации, автоматики, видеонаблюдения, домофонии и управления. В отличие от силовых кабелей, он не рассчитан на высокие токи и напряжения, зато должен обеспечивать стабильную передачу слабых сигналов с минимальными помехами и потерями. Именно от качества сигнального кабеля во многом зависит надёжность работы всей системы, в которую он включён.
Конструкция и материалы

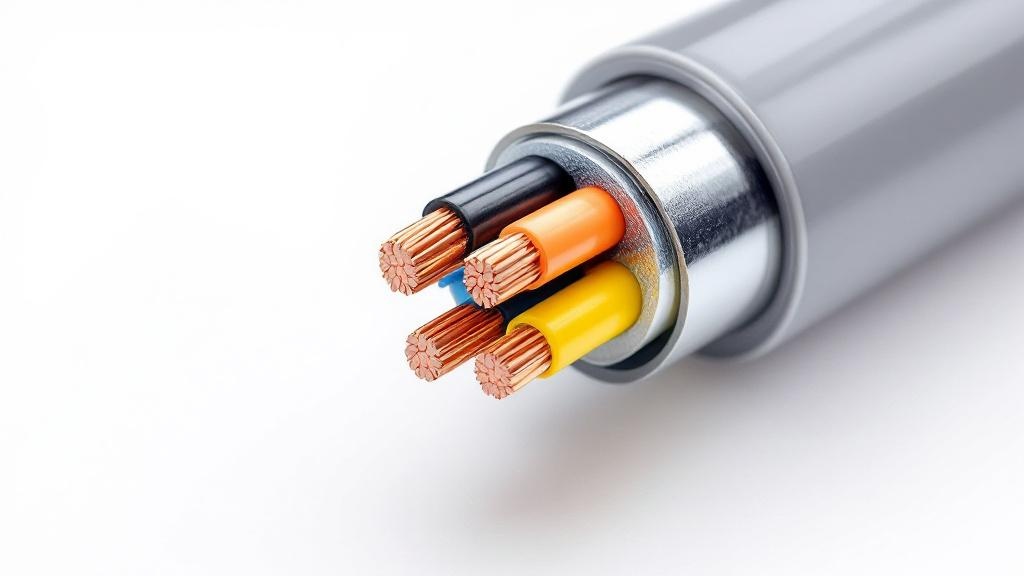

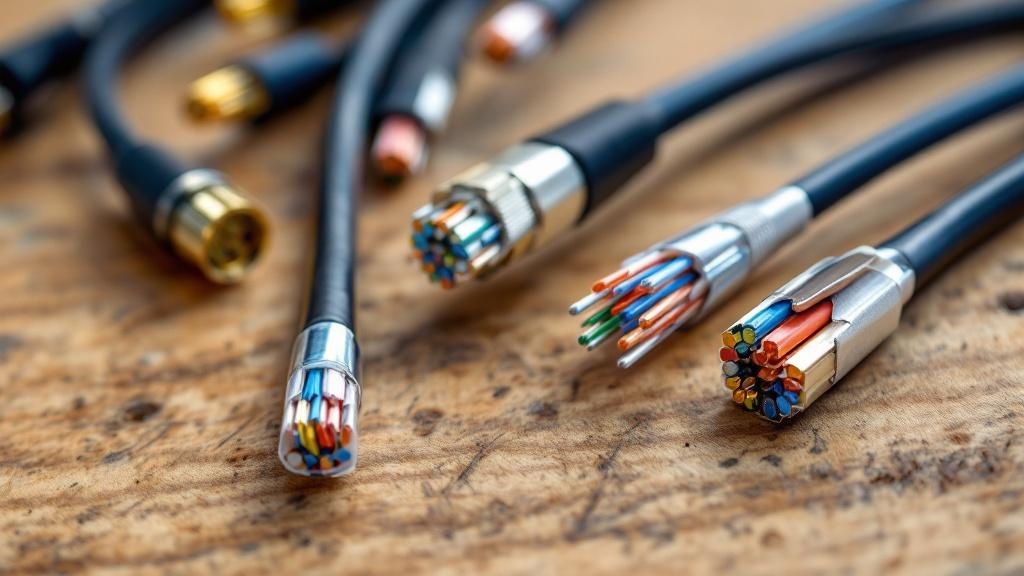

Основа сигнального кабеля — медные токопроводящие жилы, которые могут быть как однопроволочными (монолитными), так и многопроволочными (скрученными). Многопроволочные жилы гибче и лучше переносят многократные изгибы, что важно при прокладке в труднодоступных местах. Сечение жил обычно невелико — от 0,2 до 1,5 мм², поскольку рабочие токи в сигнальных цепях минимальны.
Изоляция каждой жилы выполняется из ПВХ или полиэтилена. Поверх жил наносится общая оболочка, нередко с цветовой маркировкой, позволяющей быстро идентифицировать каждый проводник при монтаже. В кабелях с экраном между жилами и внешней оболочкой располагается металлическая фольга или оплётка — она защищает сигнал от электромагнитных наводок. Наличие экрана принципиально важно в объектах с высоким уровнем электромагнитного фона: промышленных цехах, торговых центрах, серверных помещениях.
Внешняя оболочка кабеля, как правило, изготавливается из ПВХ и бывает разных цветов — чаще всего серого или белого. Для объектов с повышенными требованиями к пожарной безопасности выпускаются кабели с оболочкой из материалов, не поддерживающих горение и не выделяющих токсичных газов при нагреве.
Основные типы сигнальных кабелей
Ассортимент сигнальных кабелей достаточно широк, и выбор конкретного типа определяется условиями прокладки и задачами системы. Среди наиболее распространённых вариантов можно выделить следующие:
- КСПВ — кабель сигнализации, пожарный, в ПВХ-оболочке, без экрана; широко применяется в охранно-пожарных системах с невысокими требованиями к помехозащищённости.
- КСПЭВ — аналог КСПВ, но с экранирующей фольгой; подходит для объектов с умеренным электромагнитным фоном.
- КВК — комбинированный кабель для систем видеонаблюдения, сочетающий коаксиальный проводник для видеосигнала и пару питающих жил.
- ШВВП и ШВЭВ — гибкие монтажные кабели для внутриблочного подключения датчиков и оборудования.
- UTP/FTP — витые пары для передачи данных и IP-видеонаблюдения; FTP-вариант оснащён общим экраном из фольги.
Каждый тип имеет свою нормативную документацию и сертификаты. При выборе стоит обращать внимание не только на маркировку, но и на соответствие кабеля реальным условиям эксплуатации: температурному диапазону, допустимой влажности и механическим нагрузкам.
Области применения
Сигнальный кабель востребован в самых разных сферах. В системах охранной сигнализации он связывает датчики движения, магнитоконтактные извещатели и клавиатуры с центральными панелями. В пожарной автоматике по нему передаются сигналы от дымовых и тепловых детекторов к приёмно-контрольным приборам. В системах видеонаблюдения сигнальный кабель обеспечивает передачу аналогового или цифрового видеосигнала от камер к регистраторам.
Помимо охраны и безопасности, такие кабели используются в промышленной автоматике для соединения датчиков технологических параметров с контроллерами, а также в системах управления зданием (BMS): освещением, климатом, доступом. Для крупных объектов — торговых и бизнес-центров, производственных предприятий, жилых комплексов — характерно использование значительного объёма кабельной продукции, и здесь актуален вопрос поставок. Сигнальный кабель оптом позволяет обеспечить комплектацию крупных объектов единой партией от одного поставщика, что упрощает логистику и гарантирует однородность характеристик по всему объекту.
На что обратить внимание при выборе
Первое, что стоит проверить, — соответствие кабеля проектным требованиям. Если проект предусматривает экранированный кабель, замена его на неэкранированный недопустима даже при внешней схожести изделий. Важную роль играет и класс пожарной безопасности: для прокладки в скрытых полостях и за подвесными потолками нередко требуются кабели с нераспространяющей горение оболочкой (маркировка нг или нг-LS).
Следует обращать внимание на фактическое сечение жил и наружный диаметр кабеля. На рынке встречается продукция, у которой реальные параметры расходятся с заявленными — это влияет и на допустимую длину линии, и на падение напряжения в шлейфе. Надёжнее ориентироваться на продукцию известных производителей с актуальными сертификатами соответствия и протоколами испытаний.
Немаловажен и способ прокладки. Для открытой укладки по стенам подходят кабели в стандартной ПВХ-оболочке. Для прокладки в земле или в условиях повышенной влажности используются кабели с дополнительной защитой — броней или гидрофобным заполнителем. Учёт этих факторов на этапе проектирования позволяет избежать досрочного выхода линий из строя и дополнительных затрат на переделку.
Сигнальный кабель — технически несложное, но критически важное изделие в любой системе безопасности или автоматики. Грамотный подбор типа кабеля с учётом условий прокладки, требований к помехозащищённости и пожарной безопасности обеспечивает долговременную и стабильную работу всей системы. Именно поэтому к выбору кабельной продукции стоит подходить так же внимательно, как и к подбору основного оборудования.
