Как отремонтировать светодиодную лампочку на 220 в

Техника безопасности

При работе со светодиодной лампой и её компонентами следует соблюдать простые правила, которые сохранят в безопасности ваше здоровье, а также вещи и инструменты, окружающие вас. Перед тем, как ремонтировать светодиодные лампочки, стоит ознакомиться с этими простыми, но важными правилами:

  • Любые манипуляции с лампой (разбор, пайки, отпайки) необходимо производить только при отключённом из сети приборе.
  • Все конденсаторы нужно после включения лампы разрядить вручную, даже если они зашунтированы. Чтобы это сделать, надо на секундочку закоротить выводы конденсаторов металлическим инструментом или диэлектрической ручкой.
  • После ремонта, производя проверку работоспособности лампы, нужно защитить глаза: возможен взрыв одного из элементов. Можно использовать специальные защитные очки или же просто отвернуться с закрытыми глазами на момент включения отремонтированной лампы в сеть.

Видео описание

Ещё один способ разборки LED-лампы смотрите в этом видео:

Осторожность при обращении с паяльником тоже не помешает: его ни в коем случае нельзя оставлять включённым без присмотра. Несмотря на то, что большинство паяльников не разогреваются слишком сильно, для начала пожара температуры всё равно хватит

Коротко о главном

Светодиодная лампа может сломаться даже после небольшого срока эксплуатации, но в большинстве случаев её можно починить самостоятельно.

Чтобы правильно разобрать ЛЕД-лампу, нужно понимать её строение.

Существует несколько вариантов сборки LED-ламп, разбор нужно производить с учётом этой информации.

Одной из причин быстрого выхода из строя лампы на светодиодах может стать наличие выключателя с диммером, лампочкой, которая светится при выключенном светильнике.

Самыми частыми причинами поломки рассматриваемой лампы становятся: неправильная сборка, неправильные отвод тепла от лампы, некачественные материалы, неверный расчёт сечения проводов.

Чтобы разобрать лампу для ремонта, нужно отсоединить колпачок-светорассеиватель и крепёжные детали, материалы (винты, клипсы или герметик), снять радиатор, матрицу и отсоединить драйвер.

Когда неработающий элемент будет найден, его нужно заменить и проверить отремонтированную ЛЕД-лампу на работоспособность.

Чтобы снять неработающий светодиод, нужно воспользоваться нагревательным элементом.

При работе с лампой на светодиодах и инструментами нужно соблюдать технику безопасности.

Так как драйверы лампы могут иметь разное строение, причины поломки у них также могут отличаться.

Как отремонтировать светодиодные лампы своими руками за 7 шагов: инструкция для начинающего мастера

Набравшие большую популярность осветительные led приборы не всегда вырабатывают даже заявленный ресурс, а стоят они не дешево. Однако деньги на приобретение новых светильников можно значительно сэкономить.

Я подробно объясняю, как отремонтировать светодиодные лампы своими руками в домашних условиях простым инструментом, который имеется в наличии у каждого мастера.

Читайте подробную инструкцию с картинками и схемами из 7 практических шагов.

С самого начала предупреждаю, что рассматриваемый мной материал не относится к технологии, по которой выпускается LED лампа Filament.

На момент написания статьи я их ремонтом не занимался.

Выполняем ремонт светодиодной лампы, схемы, видео

19 Май — Светодиодные лампы

Самый простой тип самодельных ламп обычно основан на старых лампах со стандартным цоколем и массивом, включающим несколько десятков, а иногда и сотен круглой формы белых светодиодов. Такие лампы являются самыми простыми и наиболее легко изготавливаются в домашних условиях. Сейчас вы ознакомитесь с ремонтом светодиодной лампы, но на сайте есть и много других полезных статей об устройстве и разновидностях данных ламп.

Как отремонтировать светодиодную лампу

Итак, если в отличие от покупных ламп, которые являются не ремонтопригодными, светодиодная лампа, сделанная своими руками может даже в случае поломки получить вторую путевку в жизнь. Если ваша самодельная лампочка перегорела, то не торопитесь ее выбрасывать. Давайте попробуем ее починить. Ремонт таких ламп для начала необходимо разделить на две части: ремонт светоизлучающих элементов и блока питания. Светодиоды не подключаются к сети 220 В напрямую, а получают ток через стабилизатор тока, который является понижающим электронным трансформатором. С его проверки и следует начинать ремонт. Такие стабилизаторы позволяют обеспечить на выходе постоянную величину напряжения в 5-20 В, а также ток не выше 0,1 А.

изучаем устройство светодиодной лампы перед ремонтом

Ремонт блока питания светодиодной лампы

Такой блок питания обычно страдает от сгоревшего конденсатора на 1мкф 400В, служащего балластным резистором. Проводить проверку его работоспособности измерителями емкости не имеет смысла, так как дефект (утечка) может проявляться только в случае сетевого напряжения в 220 В, в результате чего самым оптимальным вариантом будет его замена. Диоды, расположенные в выпрямителе иногда тоже сгорают, хотя намного более реже, однако, среди них можно найти неисправный при помощи тестера.

Иногда могут выходить из строя полуваттные токоограничительные низкоомные резисторы. В этом случае может помочь омметр. Цветные полоски, нарисованные на корпусах резисторов, указывают их сопротивление.

Поиск сгоревшего светодиода

В том случае, если источник питания является исправным, то следует приступить к проверке самих светодиодов. Для этого можно использовать батарейку на 9В и, используя резистор с сопротивлением 1 кОм, проверить все светодиоды один за другим. После обнаружения неисправного светодиода следует просто замкнуть его выходы.


Обычно в самодельных светодиодных лампах элементы соединяются цепочкой, как в гирлянде, в результате чего даже, если замкнуть один из них, другие будут продолжать светиться, возможно, даже немного ярче.

После окончания ремонта лампы необходимо собрать её обратно в корпус, после чего закрутить в патрон.

Как отремонтировать светодиодную лампу своими руками

Несмотря на то, что производитель заявляет о сроке службы светодиодных ламп более 10 лет, они зачастую выходят из строя намного раньше. Но не стоит ее выбрасывать, попробуйте отремонтировать своими руками. Для примера возьмем самую простую LED лампу, состоящую из стандартного цоколя и определенного количества светодиодов. Ремонт начинается с проверки бестрансформаторного выпрямителя. Выдающее им напряжение должно находиться в пределах от 5 до 20 Вольт, а ток – не более 0,1 Ампера.

1. Замена конденсатора. Самая распространенная причина поломки – перегорел дешевый китайский конденсатор, к примеру, на 1 мкф 400 В, а иногда встречаются на 250 В. Самый прострой выход из данной ситуации – заменить его новым конденсатором, к тому же это дешевая деталь стоимостью 4-5 рублей.

замена конденсатора на светодиодной лампе

2. Замена драйвера. Второй вид ремонта светодиодной лампы заключается в замене драйвера. Чтобы знать, какой драйвер подойдет для вашей лампы, ознакомьтесь с таблицей ниже.

Коротко о главном

Светодиодная лампа может сломаться даже после небольшого срока эксплуатации, но в большинстве случаев её можно починить самостоятельно.

Чтобы правильно разобрать ЛЕД-лампу, нужно понимать её строение.

Существует несколько вариантов сборки LED-ламп, разбор нужно производить с учётом этой информации.

Одной из причин быстрого выхода из строя лампы на светодиодах может стать наличие выключателя с диммером, лампочкой, которая светится при выключенном светильнике.

Самыми частыми причинами поломки рассматриваемой лампы становятся: неправильная сборка, неправильные отвод тепла от лампы, некачественные материалы, неверный расчёт сечения проводов.

Чтобы разобрать лампу для ремонта, нужно отсоединить колпачок-светорассеиватель и крепёжные детали, материалы (винты, клипсы или герметик), снять радиатор, матрицу и отсоединить драйвер.

Когда неработающий элемент будет найден, его нужно заменить и проверить отремонтированную ЛЕД-лампу на работоспособность.

Чтобы снять неработающий светодиод, нужно воспользоваться нагревательным элементом.

При работе с лампой на светодиодах и инструментами нужно соблюдать технику безопасности.

Так как драйверы лампы могут иметь разное строение, причины поломки у них также могут отличаться.

Ремонт светодиодной лампочки своими руками

В этом разделе рассмотрим, как отремонтировать светодиодную лампу своими руками.

Для выполнения самостоятельного ремонта потребуется мультиметр, паяльник, канифоль и припой, насадка на паяльник или специальное жало, а также небольших размеров отвертка и канцелярский нож:

  • Самым простым вариантом поломки является нарушение соединения провода с цокольной частью осветительного прибора. В этом случае осуществляется наращивание провода и использование резьбового соединения.
  • Выгоревшие или деформированные электролитические конденсаторы целесообразно удалить, после чего установить новый элемент.
  • В процессе «прозванивания» тестером низкоомных резисторов «R3» и «R4», необходимо заменить все элементы, которые не дают правильных стандартных показателей в пределах 100-560Ом.
  • Конденсатор «С1», как правило, заблокирован посредством защитного резистора «R1» от 100кОм и свыше 510кОм. Правильные номинальные показатели определяются посредством омметра. Как показывает практика, на конденсаторе требуется выставлять напряжение примерно в 450В, так как некоторыми недобросовестными производителями, с целью ощутимого уменьшения габаритов осветительного прибора, устанавливаются конденсаторы с меньшими показателями рабочего напряжения, что и вызывает выход их из строя.
  • После включения схемы в сеть, требуется внимательно замерить при помощи тестера показатели постоянного напряжения, которые приходятся на конденсатор «С2» или на токопроводящие площадки, где данный элемент был установлен. Если свечение отсутствует полностью, но при этом постоянное напряжение значительно превышает переменное напряжение электрической сети в 220В, то предполагается сохранение работоспособности диодного моста и выход из строя светодиодной матрицы.

Если в процессе проверки определяются абсолютно одинаковые параметры сопротивления во всех элементах матрицы, а подключение не вызывает свечения и показатели постоянного напряжения на конденсаторе «С2» резко подают до 1В, то предполагается неисправность конденсатора «С1».

Вышедший из строя элемент подвергается полной замене на новый конденсатор с аналогичными параметрами.

Ремонт LED-лампочки пошаговое руководство

Теперь, зная об устройстве лампочки и о том, что нужно для ремонта – можно начинать починки. Ниже будет приведено руководство чтобы осуществить ремонт светодиодных лампочек с обычным цоколем.

Ремонт светодиодных ламп — снятие плафона с лампочки

В начале нужно разобрать ремонтируемую лампочку и «донора». Начать нужно с плафона.

Для этого нужно взять нож, а затем засунуть его остриё в расщелину между плафоном и корпусом. Затем нужно крутить лампочку, держа нож на месте и постоянно углубляя его. Для того, чтобы обезопасить руки от порезов, можно использовать перчатки.

Когда лезвие войдёт достаточно глубоко – отделите плафон от корпуса. Под ним будет плата со светодиодами и двумя проводами.

Перед тем, как отсоединять провода, необходимо запомнить их полярность – один плюсовой (обычно помечается красным), а второй минусовой. Запомнить это нужно что бы после работ припаять их на свои места.

Отсоединение контактов от платы со светодиодами

Здесь понадобится держатель или, если такового нет — помощник. Дело в том, что обе руки будут заняты.

Пинцетом подцепите один из проводов, а затем, при помощи канифоли и паяльника, отсоедините его. Ту же операцию проделайте со вторым. Затем провода распрямляются, а плата снимается.

Ремонт светодиодных ламп — извлечение сгоревшего светодиода

На плате с лицевой и тыльной стороны можно заметить белую термопасту, которая и позволяла алюминию выдерживать тепло. Убрать её можно, но этого делать не рекомендуется. Термопасту нужно соскрести только с задней стороны сгоревшего светодиода. Найти его просто – на жёлтом элементе будет чёрная точка.

Нужно закрепить плату так, чтобы к сгоревшему светодиоду мог пройти паяльник или паяльная лампа.

Для отсоединения лампой нужно обхватить пинцетом сгоревший светодиод и поднести к нему горелку на две-три секунды

При этом нужно осторожно тянуть светодиод пинцетом. После сделайте тоже самое с «донором»

Ремонт светодиодных ламп — установка нового светодиода на плату

Снова удобно закрепив плату, нанесите туда, куда будет установлен новый светодиод, припайку или кислоту. После положите его туда.

После нужно навести горелку на три или две секунды, прижимая при этом светодиод сверху для лучшего припоя.

После завершения необходимо протереть проспиртованной ваткой место припоя. Это позволит в будущем избежать появление коррозии.

Возвращение светодиодной платы на основание и ее подключение

В начале нужно размазать термопасту с соседних светодиодов. Это вернёт заменённому теплопроходимость. Затем продеть в пластину отсоединённые ранее провода и аккуратно вдавить плату на прежнее место.

Дальше необходимо припаять назад провода, сохраняя при этом полярность – то есть плюс к плюсу, минус к минусу.

Потом идёт проверка – нужно вставить лампочку в плафон. Если она не загорелась – значит, этот светодиод не единственный, который поломан. Если загорелась – значит всё хорошо.

Также проблема может быть в драйвере. Тогда придётся заменить и его. Для этого действуем аналогично.

Светодиодный светильник своими руками: схемы, фото, видео — Asutpp

Экономные лампы освещения уже есть практически в каждом доме. Предлагаем рассмотреть, как сделать светодиодный светильник своими руками, какие материалы для этого потребуются, а так же советы о том, по каким критериям их необходимо выбирать.

Пошаговая разработка светодиодного светильника

Первоначально, перед нами стоит задача – проверить работоспособность светодиодов и измерить питающее напряжение сети. При настройке данного устройства для предотвращения поражения электрическим током мы предлагаем использовать разделительный трансформатор 220/220 В. Это так же обеспечит более безопасное проведение измерений при настройке нашего будущего светодиодного светильника.

Нужно учесть, что если какие-либо элементы схемы будут подключены неправильно, возможен взрыв, так что строго следуйте инструкции, приведенной ниже.

Чаще всего проблемы неправильной сборки заключается именно в некачественной спайке компонентов.

При расчетах для измерения падения напряжения тока потребления светодиодов нужно использовать универсальный измерительный мультиметр. В основном такие самодельные светодиодные светильники используются на напряжении 12 В, но наша конструкция будет рассчитана на сетевое напряжение 220 В переменного тока.

Видео: Светодиодный светильник в домашних условиях

Высокая светоотдача достигается на диодах при токе 20-25 мА. Но дешевые светодиоды могут давать неприятное голубоватое свечение, которое еще и очень вредно для глаз, поэтому мы советуем разбавлять самодельный светодиодный светильник небольшим количеством красных светодиодов. На 10 дешевых белых будет достаточно 4 светодиода красного свечение.

Схема довольно проста и разработана для питания светодиодов непосредственно от сети, без дополнительного блока питания.

Совет

Единственным недостатком такой схемы является то, что все ее компоненты не изолированы от питающей сети и светодиодный светильник не обеспечит защиту от возможного удара током.

Так что будьте осторожны при сборке и установке данного светильника. Хотя в дальнейшем схему можно будет модернизировать и изолировать от сети.

Упрощённая схема светильника

  1. Резистор на 100 ОМ при включении защищает схему от бросков напряжения, если его нет, нужно использовать выпрямительный диодный мост большей мощности.
  2. Конденсатор 400 нФ ограничивает силу тока, которая необходима для нормального свечения светодиодов.

    При необходимости можно добавить еще светодиодов, если их суммарное потребление тока не превышает предела, установленного конденсатором.

  3. Убедитесь в том, что используемый конденсатор рассчитан на рабочее напряжение не менее 350 В, оно должно в полтора раза превышать напряжение сети.
  4. Конденсатор 10 мкФ необходим, чтобы обеспечить стабильный источник света, без мерцаний. Его номинальное напряжение должно быть в два раза больше того, что измеряется на всех последовательно соединенных светодиодах во время работы.

На фото вы видите сгоревшую лампу, которая скоро будет разобрана для светодиодного светильника своими руками.

Перегоревшая лампочка

Лампу разбираем, но очень осторожно, чтобы не повредить цоколь, после этого очищаем его и обезжириваем спиртом или ацетоном

Особое внимание уделяем отверстию. Его очищаем от лишнего припоя и еще раз обрабатываем. Это необходимо для качественной пайки компонентов в цоколе

Это необходимо для качественной пайки компонентов в цоколе.

Как починить вышедший из строя элемент?

Итак, имея представление об устройстве электронной схемы нашей светодиодной лампы, которая не работает, рассмотрим, как отремонтировать ее в домашних условиях.

Первым делом производим визуальный осмотр микросхемы и самих диодов. В 80% случаях поломкой является сгоревший светодиод. Чтобы осуществить ремонт, нужно сначала найти диод, который зрительно отличается от остальных, например, наличием выраженной черной точки, как показано на фото ниже, после чего заменить его на новый.

Видеоурок по ремонту светодиодной лампочки, в которой сгорел светодиод:

Как починить сгоревшую LED лампу с цоколем E27

Также может перегореть токоограничивающий резистор. Редко выходят из строя рабочие конденсаторы, своей поломкой выводя из строя остальные элементы LED устройства.

Раз вы изучаете данную страницу, мы надеемся что у Вас есть паяльник и минимальные понятия в электронике. Теперь о методике поиска неисправности. Проверка диода возможна как мультиметром, так и кроной с ограничивающим резистором 1 кОм. Поочередно ставя проводки на выводы светодиода, исправный будет светить. Мультиметр в положении прозвонка также заставит светодиод светиться, при соблюдении полярности.

Если со светоизлучателем проблемы не выявлено, тестером проверяем ограничивающий резистор, в большинстве схем его номинал около 100- 200 Ом. Более сложный ремонт рекомендуем просмотреть на видео:

Также бичом современных схем является такое понятие, как «холодная пайка». Это когда со временем разрушается контакт в плохо залитом оловом месте пайки.

Цепь разрушается физически и разрывает целостность схемы, в результате чего светодиодная лампа не включается. Отремонтировать поломку можно путем повторного прогрева места контакта с нанесением на него флюса.

Редко встречающиеся неисправности — это пробой выпрямительного диода или конденсатора, который случается во время бросков напряжения. С помощью тестера можно установить это досконально. Выявив причину и заменив перегоревший элемент можно вернуть лампочкам рабочее состояние. Более подробно узнать о том, как проверить конденсатор. вы можете в нашей соответствующей статье.

В более дорогих LED устройствах вместо конденсаторного блока питания стоит импульсный источник питания, который автоматически подстраивается под напряжение в сети, и регулируя его, на выходе держит постоянное значение напряжения и тока, не давая кристаллам диодов перегреваться, обеспечивая долгую службу и постоянный световой поток.

Метод поиска неисправности практически не отличается от вышеописанного, и скорее всего это будет холодная пайка на каком-либо из элементов. Ремонт светодиодной лампы в этом случае не составит труда.

Если же диодная лампочка не загорается либо мерцает, далеко не всегда причина в ее неисправности. В большинстве случае мигание происходит из-за того, что она подключена к выключателю с подсветкой. В этом случае решить проблему можно, заменив выключатель на обычный. Также в качестве ремонта можно рассмотреть еще один простой способ исправить проблему — отключить подсветку на выключателе, отсоединив диодную лампочку в нем.

Однако иногда все же лампа может мигать, т.к. в ней что-то отошло, например, отпаялся провод от цоколя. В этом случае отремонтировать ее достаточно просто, по следующей технологии:

Что делать, если настольная лампа мерцает?

Простейшая схема устройства светодиодной лампы 220 В

Если упростить такую систему, то получим схему драйвера светодиодной лампы 220 В, в который включены два гасящих резистора, которые стабилизируют напряжение. Светодиоды подключены разнонаправленно, что защищает от обратного напряжения. Частота мерцания возрастает в 2 раза – с 50 до 100 Гц.

Питание в такой схеме поступает через ограничительный конденсатор на выпрямитель (диодный мост), и только после на элементы. Упрощаем систему. Меняем один световой диод на выпрямительный. Лампа работает, но частота тока, вместо возрастания, понижается в 2 раза и становится равна 25 Гц, что приводит к чувствительномумерцанию осветительного прибора. Это вредно для зрения, ухудшает состояние здоровья, повышает утомляемость и становится причиной головных болей.

Средняя стоимость светодиодных ламп на российских прилавках

Марка Мощность, Вт Цветовая температура, К Стоимость, руб.
DEWATT 6 2700 80
DEWATT 9 4200 90
КОСМОС 9 4200 100
ОНЛАЙТ 10 2700 90
REV 3 4000 120
GENILED 5 2700 500

Однако встречаются светодиодные лампы и по совершенно другой стоимости. К примеру, GENILED СДЛ-КС 80W 07077, мощностью 80 Вт и цветовой температурой 4700К. Ее стоимость может удивить. Она равна 10 200 руб.

Самая большая из ряда и есть GENILED СДЛ-КС 80W 07077

Почему может потребоваться ремонт светодиодной лампы, устройство и электрические схемы

К сожалению, наука пока не изобрела вечных материалов и двигателей, так что рано или поздно каждое устройство выходит из строя. И LED-лампы не исключение.

В среднем такой прибор способен прослужит 10 лет. Сократить продолжительность жизни лампочки могут особые условия эксплуатации и перепады напряжения. В первом случае понятно, что если светильник установлен на улице и работает в жару и мороз или в помещении с повышенной влажностью, прослужит он гораздо меньше обычного. А с перепадами напряжения можно в принципе бороться, устанавливая выпрямители тока в доме или квартире. Устройства эти не из дешевых, и на практике используется немногими, а напрасно, ведь на кону не только жизнь лампочек, но и сохранность более дорогостоящей бытовой техники. Состояние электрических сетей в нашем отечестве оставляет желать лучшего и вряд ли что-то изменится в ближайшем будущем.

Основные причины выхода LED-ламп из строя:

Причина Описание
Нарушение кристаллической структуры полупроводников Материал диодов может по-разному реагировать на увеличение плотности инжектированного тока. Какие-то полупроводники разрушаются быстрее, какие-то – медленнее. Дольше всего «держатся» системы InGaN/GaN.
Электромиграция Металл электродов в процессе эксплуатации проникает на внутреннюю часть, это вызывает разрушительные процессы. Чтобы замедлить диффузию, на электроды наносят барьерный слой.
Перегрев диода В местах соединения светодиода с подложкой могут остаться каверны. Чаще всего причина в некачественном припое. В результате отвод тепла происходит недостаточно интенсивно и полупроводник перегревается.
Перегрузка и короткое замыкание Электростатические разряды, резкое повышение напряжения и короткое замыкание – все это может привести к разрушению полупроводников

Ремонт

Светодиодную лампу можно отремонтировать независимо от причин выхода из строя. Чтобы это сделать, нужно разобрать изделие на части и добраться до начинки. Для начала удаляется рассеиватель, выполняющий несколько функций. Компонент либо крепится к базовой части через герметик, либо удерживается с помощью защелки. Если элемент будет поворачиваться отдельно от корпуса, для снятия достаточно в нужном месте надавить.

Выше было описано, что нужно делать, если рассеиватель надежно приклеен к корпусу. Добавим к применению растворителя возможность удаления корпуса при помощи тонкой отвертки: аккуратно подденьте, не прикладывая больших усилий.

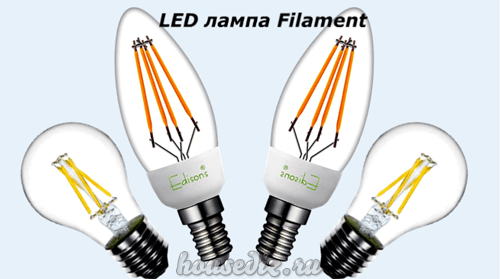

Неремонтопригодны светодиодные лампы со стеклянными колбами, поскольку удалить подобный рассеиватель без повреждений практически нереально.

Замена блока питания

В комнатах с повышенным уровнем влажности используются осветительные приборы низкого напряжения — 12 или 24 В, которые подключаются к общей электрической сети 220 В. Для понижения высокого напряжения переменного тока до необходимых значений постоянного используются стабилизирующие блоки питания, которые могут выйти из строя.

Причиной поломки блока питания может стать повышенная нагрузка (если суммарная мощность используемых светильников превышает допустимую для стабилизатора) или неправильно подобранная степень защиты от проникновения пыли и влаги (IP). Чтобы починить данные изделия, следует обратиться в специализированные сервисные центры, поскольку в бытовых условиях восстановить их нереально (требуется определенное оборудование и знания радиоэлектроники). Единственный вариант — поменять блок питания.

Во время замены стабилизатора светодиодная лампа должна быть полностью отключена от сети питания — перерезаны провода или отключены клеммы. Не надейтесь исключительно на выключатель. Обязательно отключите напряжение через распределительный щиток квартиры.

Мощность для стабилизирующего блока питания должна быть выше суммарного значения подключаемых ламп. После отключения вышедшего из строя элемента подключите новый в соответствии с коммутирующей схемой. Найти ее можно в технической документации к оборудованию. Процесс максимально прост, поскольку провода имеют цветовую, а контакты — буквенную маркировки.

Степень защиты от пыли и влаги для ванной комнаты должна быть не менее IP45.

Замена светодиодов

Чтобы максимально упростить процедуру, воспользуйтесь паяльной станцией/феном. Паяльником действовать труднее, но можно.

Большинство устройств состоят из нескольких светодиодов, соединенных последовательно. Если выходит из строя хотя бы один, перестает работать целая группа или весь источник света. В таком случае, если под рукой нет подходящего светодиода, сгоревший можно заменить обычной перемычкой. Помните, что из-за перемычки лампа проработает недолго, но так можно выиграть немного времени на покупку нужного элемента. Чем меньше общее число светодиодов, тем быстрее лампа с перемычкой выйдет из строя.

В современных осветительных приборах используются SMD-диоды, которые могут быть выпаяны из ленты. При замене убедитесь, что купили деталь с идентичными техническими параметрами.

Ремонт драйвера

Если вышел из строя драйвер, изучите его конструкцию. Электронная плата может состоять из нескольких SMD-диодов, размер которых гораздо меньше, чем у жала паяльника. В таком случае нужно выбрать паяльник с медной проволокой на жале. Выполните выпаивание сгоревшего элемента и подберите подходящий по характеристикам или маркировке.

Когда видимых неисправностей не обнаружено, задача усложняется. Придется выпаивать каждую деталь отдельно и прозванивать ее. Как только будет найден сгоревший компонент, замените его на новый и верните все элементы на свои места. Для упрощения работы используйте пинцет.

Никогда не удаляйте с платы все детали разом. Вы можете не запомнить их правильное расположение и впоследствии перепутать. Действуйте следующим образом: выпаяйте один диод, проверьте его работоспособность, а затем верните на место. Повторите то же самое для остальных элементов.

Назначение и разновидности цоколей

Несмотря на простоту конструкции, цоколи лампочки делятся на несколько больших групп, сформированных в зависимости от назначения. Выделяют:

Цоколи Е14 и Е27.

Применяются в повседневной жизни и относятся к стандартным элементам. Цифры в названии определяют диаметр цоколя.

Цоколь Е40.

Крупногабаритный элемент, используемый в мощных лампах. Они применяются для освещения улиц, помещений с большой площадью и в больших светильниках.

GU3, GU10 и G9.

Являются заменой для галогенных лампочек, полностью повторяя конструкцию их цоколя.

GX 53, GX 70 и GX 40.

Лампы, монтируемые во встраиваемые светильники, служащие для освещения потолка или элементов декора.

R7s и GX24q-4.

Лампы, необходимые для корректной работы прожекторов.

G13.

Поворотный элемент, используемый для работы ламп Т8.

Кроме классификации цоколя по назначению, выделяют:

  • металлические цоколи;
  • керамические цоколи;
  • цоколи, выполненные из прогрессивного температурного пластика.

Из металла

Стандартный вариант изготовления, который можно найти в любом магазине. Металл обладает всем необходимыми качествами, в число которых входит:

  • изоляция проводников друг от друга;
  • прочность и надежность конструкции;
  • термостойкость;
  • проводимость электричества.

При этом цоколь из металла стоит мало денег, что позволяет экономить семейный бюджет.

Керамические

Керамические цоколи более современные, а по качеству превосходят металлические. Среди главных достоинств цоколей из керамики выделяют:

  1. Срок эксплуатации. Намного выше, чем у пластиковых и металлических.
  2. Надежность. Керамика лучше переносит перегрузки, чего нельзя сказать о пластике.

В остальном выполняет аналогичные металлическим цоколям функции, ничем от них не отличаясь. Основная область применения керамических цоколей – галогеновые лампочки.

Прогрессивный температурный пластик

Прогрессивный температурный пластик представляет собой нечто среднее между керамикой и пластиком, вбирая в себя их лучшие качества. Среди достоинств материала выделяют:

  • низкую стоимость изготовления;
  • хорошую термостойкость;
  • высокий срок эксплуатации;
  • устойчивость к физическим воздействиям.

Единственным недостатком считается плохая совместимость с галогенными лампами, которые негативно влияют на прочность материала.

Ремонт светодиодных ламп своими руками: пошаговая инструкция

Рассмотрим на примере простой ремонт светодиодной лампы:

Иллюстрация Выполняемое действие
Сняв крышку рассеивателя внимательно осматриваем светодиоды. Если замечена подобная черная точка – элемент перегорел.
LED-элементы можно выпаивать из ленты, но удобнее их приобрести отдельно. Продаются они так. Размер светового диода может отличаться, но по характеристикам должен подходить.
Выпаиваем сгоревший элемент, зачищаем контакты и наносим специальную пасту. Элемент приклеивается к ней, в результате чего пайка производится легче.
Сточенный уголок элемента показывает, где находится минусовая клемма. Если перепутать полярность, лампочка работать не будет.
Прогреваем световой диод паяльным (или промышленным) феном и немного поджимаем пинцетом.
Остается лишь проверить световой прибор. В нашем случае проверка производится без рассеивателя. С ним это делать не стоит, т.к. опасно.

Как можно понять, ремонт светодиодной лампы 220 В своими руками не так уж и сложен. При отсутствии новых деталей можно воспользоваться сгоревшими лампочками, выпаяв элементы из них. Из 2-3 старых собирается один рабочий световой прибор.

Поиск неисправных светодиодов

Одна из наиболее часто встречающихся причин, вызывающих отсутствие свечения светодиодной лампы, представлена поломкой светодиодов, для поиска которых выполняется стандартная «прозвонка» прибором.

Неисправные диоды не дают свечения, поэтому такой элемент осторожно выпаивается и заменяется новым. При необходимости, перегоревший диод допускается выключить из общей цепи питания

При необходимости, перегоревший диод допускается выключить из общей цепи питания.

Как правило, все диодные элементы имеют стандартное последовательное соединение, поэтому самостоятельно замкнуть цепь питания не составит труда.

Если нет возможности приобрести отдельный светодиод на замену вышедшего из строя элемента, то вполне можно выпаять его с любой стандартной диодной осветительной ленты.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
