Расчет освещенности помещения со светодиодными светильниками

Норма освещенности жилого помещения: Вт на м2

Специалисты разработали специальные нормы света для жилых комнат (Вт/м²), которые отображены в документе СНиП 23-05-95. Он носит название «Естественное и искусственное освещение».

Нормативы по СНиП (СП) и СанПиН

В них зафиксированы рекомендации по жилым помещениям, а также для офисов, школ, детских садов, больниц, котельных и других помещений. Эти нормы действуют и в России, и в Украине, и во многих европейских странах.

Каждая отдельная комната в квартире имеет свои нормативы. Так, в жилых помещениях поток света должен быть интенсивнее, а в нежилых уголках этот показатель по нормам может быть ниже.

Таблица освещенности в Люксах для офисных помещений по СНиП (СП)

Указанные в СанПиН нормы носят рекомендательный характер, на них стоит ориентироваться при планировании освещения. Рекомендуемые показатели могут быть увеличены при желании на 10–50 единиц. Но уменьшать их нежелательно. Эти показатели были актуальны в 2019 году и сейчас, в 2020 г.

Какие параметры учитывают при расчете освещенности светодиодными светильниками?

Как рассчитать количество светильников? Для этого используют специальную формулу, итоговый результат которой будет зависеть от отдельных параметров. Давайте подробно рассмотрим, какие факторы повлияют на расчет.

Нормы освещения

Для каждого типа помещения действуют свои нормы освещения. К примеру, в производственном цехе, где выполняют высокоточные работы, требуется больше света, чем в прихожей или санузле.

Нормы освещения в зависимости от типа помещения

Тип помещения Свет, в люксах
офис 300-500
конференц-зал 200
кухня, спальня, зал для гостей 150
прихожая, кладовая, санузел 50
детская 200
библиотека или кабинет 300

Приведенные нормы освещения формируются в Люксах. Люкс — единица, созданная для сопоставления света прибора с 1 кв. м. площади. То есть, свет в 1 Люкс соответствует светимости в 1 Люмен на 1 м. кв. помещения.

Тип помещения

В нормах СНиП всегда будет присутствовать тип комнаты, для которой требуется подобрать осветительный прибор. Разумеется, в офисных помещениях, библиотеке и детской комнате создают более яркий свет. Коридоры, лестничная клетка, санузел не требуют повышенной яркости ламп.

Параметры помещения

Для выполнения расчетов понадобится узнать площадь комнаты. Рассчитывается она по формуле, известной нам со школьной скамьи: S= a*b, где S — площадь помещения (м. кв.), a — длина комнаты (м), b — ширина (м).

Кроме того, учитывают коэффициент поправки. Он формируется с учетом высоты потолка. Чем более высокой будет стена, тем значительнее будет рассеиваться свет на пути к подсвечиванию рабочих поверхностей и пола.

Мощность светодиодных светильников

Этот параметр подбирается после расчета освещения. Правильный выбор мощности осветительного оборудования обеспечит комфортные условия пребывания в помещении.

Как быть, если производитель не указал светимость led-ламп? Ориентируйтесь на следующую таблицу.

Соответствие мощности световому потоку

Мощность, Ватт Величина светового потока, Люмен
3-4 250-300
4-6 300-450
6-8 450-600
8-10 600-900
10-12 900-1100
12-14 1100-1250
14-16 1250-1400

Тип рассчитываемого светильника

Существует несколько типов светодиодных светильников: точечные, промышленные, потолочные, уличные. Формула расчета освещенности каждого из них имеет свои отличия.

Алгоритм расчета

Расчет светового потока проводится достаточно просто. Формула предполагает всего 3 составляющих, которые перемножаются между собой.

Достаточно перемножить 3 параметра:

  1. Норму освещения.
  2. Площадь помещения.
  3. Коэффициент поправки.

Пример расчета освещенности помещения

Необходимо подобрать led-светильник для кухни в 15 кв. м с высотой потолка 2,6 м. Какой мощности будет осветительный прибор?

Расчет

Норма освещения кухни — 150 Лк. Тогда световой поток составит показатель: 150*15*1= 2250 Люмен.

На основе таблицы соответствия мощности световому потоку выбираем количество лампочек и их мощность. К примеру, можно приобрести 2 лампы мощностью 12 Вт каждая или 4 лампы по 8 Вт каждая.

Как видите, расчет освещенности совершается по совершенно несложной формуле!

Какие лампы выбрать для освещения

При выборе светодиодных лампочек следует обратить внимание на наиболее критические параметры, которые принципиальны для качества освещения

  • Цветовая температура;
  • Тип рассеивателя;
  • Световой поток.

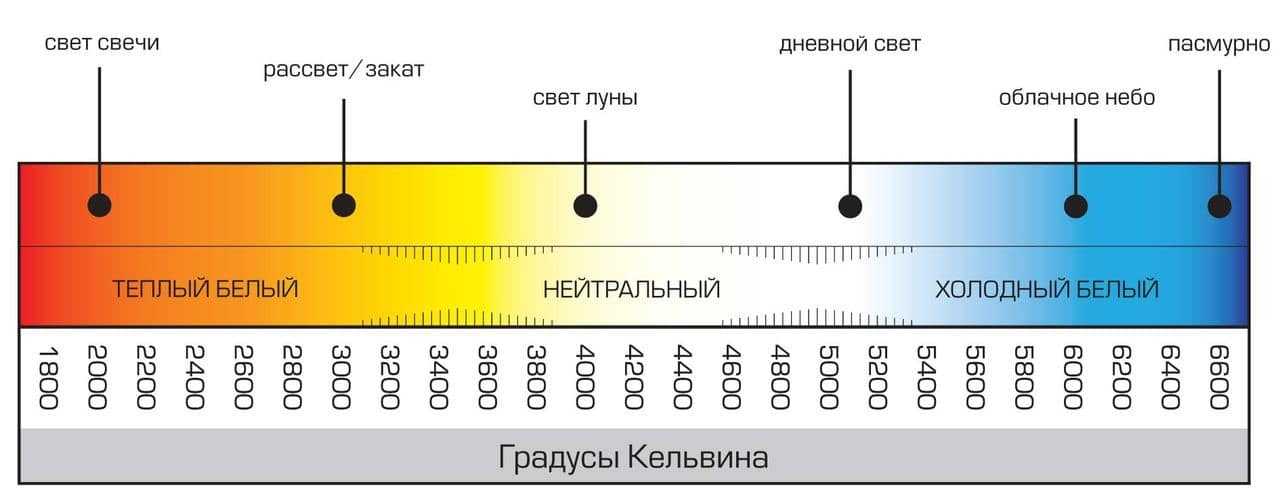

Цветовая температура

Цветовая температура светодиодов традиционно имеет три категории

  • WW— тёплый белый (цветовая температура 2500-3000 К);
  • W-белый (цветовая температура 3000-4200 К);
  • CW-холодный белый (цветовая температура выше 4500 К).

Визуально более высокая цветовая температура светят ярче. Так при одинаковой мощности визуальная яркость CW на четверть выше WW.

Тип рассеивателя

Рассеиватель может быть матовый либо прозрачный. Матовый рассеиватель обеспечивает более равномерное распределение светового потока, но потери интенсивности в нём могут достигать 25-30%. Для освещения относительно большой площади помещения более рационально использовать лампы с прозрачным рассеивателем, а вот в настольном светильнике однозначно матовый тип рассеивателя лучше.

Световой поток

При выборе лампочки обязательно обращайте внимание на её номинальный световой поток. Он зависит от типа и качества светодиодных матриц. Требуемая мощность светодиодной лампы зависит от рассмотренных выше параметров

При использовании тёплого света, номинальная мощность должна быть на 25-30% выше чем ламп холодного света

Требуемая мощность светодиодной лампы зависит от рассмотренных выше параметров. При использовании тёплого света, номинальная мощность должна быть на 25-30% выше чем ламп холодного света.

Расчет освещения.

Предлагаем вам разобраться как правильно осуществить расчет освещения в зависимости от типа и размера помещения.

Степень освещения поверхности принято выражать в Люксах (Лк), а величину светового потока исходящего от определенного источника света измеряют в Люменах (Лм). Мы будем производить расчет уровня освещенности в два этапа:

  • первый этап — определения необходимой для помещения совокупной величины светового потока;
  • второй этап – исходя из полученных данных первого этапа — расчет нужного количества светодиодных ламп с учетом их мощности.

Этап №1 расчета.

Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп.

Формулой = X * Y * Z рассчитывается показатель необходимой величины светового потока (Люмен) при этом:

  • X – установленная норма освещенности объекта в зависимости от типа помещения. Нормы приведены в Таблице №1,
  • Y – соответствует площади помещения в квадратных метрах,
  • Z — коэффициент поправки значений в зависимости от высоты потолков в помещении. При высоте потолков от 2,5 до 2,7 метра коэффициент равен единице, от 2,7 до 3 метра коэффициент соответствует 1,2; от 3 до 3,5 метров коэффициент составляет 1,5; 3,5 до 4,5 метров коэффициент равен 2.

Таблица №1 «Нормативы освещенности офисных и жилых объектов по СНиП»

Этап №2 расчета.

Получив необходимые данные о величине светового потока, мы можем вычислить необходимое количество светодиодных ламп и их мощность. В таблице №2 указаны значения мощности светодиодных ламп и соответствующие им показатели по световому потоку. Итак, делим полученное на этапе №1 значение светового потока на величину светового потока в люменах по подобранной лампе. В результате имеем нужное количество светодиодных ламп определенной мощности для помещения.

Таблица №2 «Значения светового потока светодиодных ламп разной мощности»

Пример расчета освещения.

Для примера предлагаем рассчитать количество и мощность светодиодных ламп для жилой комнаты в многоквартирном доме, размером 20 квадратных метров при высоте потолков 2,6 метра.

150 (X) * 20 (Y) * 1 (Z) = 3000 Люмен.

Теперь согласно таблице №2 подбираем лампу, которая подойдет в установленные осветительные приборы, и которыми мы хотим осветить нашу комнату. Предположим, мы берем все лампы в 10 Ватт, имеющие световой поток в 800 Люмен, то для освещения нашей комнаты такими светодиодными лампами нам потребуется не менее 3000/800=3,75 лампочек. В результате математического округления получаем 4 лампочки по 10 Ватт.

Важно помнить, что желательно в помещении добиться равномерного распределения света. Для этого лучше располагать несколькими источниками света

В случае если вы планируете создавать художественное освещение с несколькими светильниками, монтируемыми в потолок, мы советуем использовать 8 светодиодных лампочек по 5 Ватт каждая и равномерно распределить их по потолку.

Обратите внимание то за основу производимых расчетов мы взяли нормы СНиП принятые в нашей стране. Поскольку нормы эти разработаны и приняты были давно, многие наши клиенты говорят, что уровень освещения согласно этих норм для них мал и света явно недостаточно

Поэтому мы рекомендуем увеличивать эти нормы в 1,5-2 раза при этом устанавливая несколько выключателей, разделяя их по зонам помещения и по количеству светильников. Это позволит включить часть светильников и получить мягкое, не очень яркое освещение, а в случае необходимости, включить полное яркое освещение.

Задача №1 — расчёт мощности светильника

Я столкнулся c первой задачей. То есть я решил, каким образом будут располагаться светильники и для осуществления моей задумки, я расположил девять светильников в виде буквы «П»:

Соответственно мне необходимо было определить, каким световым потоком должен обладать светильник, чтобы обеспечить требуемую освещённость на кухне, а по световому потоку выбрать марку и модель светильника.

Для расчёта требуемого количества светильников нам необходимо знать нормативную освещённость, которая устанавливается СНиП 23-05-95* — «Искусственное и естественное освещение». Согласно данного СНиПа для кухни Ен=150 лк

Площадь моей кухни равна 5 кв.м, S=5

Количество светильников: N=9

Теперь осталось разобраться с коэффициентами:

К – коэффициент запаса, также как и нормативная освещённость принимается по СНиП 23-05-95 (для жилых помещений 1,4 – 1,5), я принял К=1,4

Z – коэффициент неравномерности, принимается в зависимости от типа ламп и находится в пределах 1,0-1,2, для светодиодных светильников допускается принять Z=1,0

η – коэффициент использования светового потока, зависит от индекса помещения, отражающих поверхностей и типа ламп. Вообще данный коэффициент принимается по специальным таблицам, их можно найти на сайтах производителей ламп. На данный момент, я смог найти таблицы только для люминесцентных и ртутных ламп, всё-таки светодиодные лампы только набирают обороты, и информации для расчётов практически нет, но при всём этом, одну из таких таблиц активно используют сайты, продающие светодиодное оборудование: вот один из них — http://diode-system.com/kak-rasschitat-kolichestvo-svetilnikov.html А если используют профессионалы, то почему бы не воспользоваться и нам?

Таблица коэффициентов использования светового потока:

Теперь нужно понять, как ей пользоваться. Мы видим, что коэффициент использования светового потока зависит от индекса помещения и от коэффициентов отражения поверхностей потолка, стен и пола. Для коэффициентов отражения приведены наиболее распространённые варианты. Например: схема 0,7-0,5-0,3 (четвёртый столбик таблицы) соответствует помещению с белым потолком, светлыми обоями, и напольным покрытием, которое темнее обоев (это наиболее распространённый вариант)

Примерные коэффициенты отражения приведены в таблице ниже:

Согласно таблицы, для моей кухни подойдёт схема 0,7-0,5-0,3

Теперь рассчитаем индекс помещенияi. Этот параметр напрямую зависит от габаритов помещения и высоты рабочей поверхности. Если рабочей поверхностью считают стол, то обычно hраб=0,8 м. Для кухни рабочей поверхностью является: стол, плита, столешница, мойка, а они, как правило, имеют высоту 0,8-1,0 м, поэтому я принимаю hраб=0,8 м

Теперь рассчитаем расчётную высоту. Расчётная высота – это расстояние от светильника до рабочей поверхности, в моём случае светильники точечные встраиваемые, то есть расчётная высота будет измеряться от плоскости потолка до рабочей поверхности:

Сам индекс помещения рассчитывается по формуле:

a и b – соответственно ширина и длина помещения.

Округляем индекс помещения в большую сторону из ряда: 0,6; 0,8; 1,00; 1,25 и т.д. (смотрите второй столбец таблицы). Соответственно я принимаю 0,8

Теперь у нас есть все данные, чтобы определить коэффициент использования светового потока, пользуемся таблицей и получаем, что η = 0,39

И так, подставляем все данные в формулу для определения светового потока одного светильника:

То есть световой поток одного светильника будет равен 299 люмен. Это ориентировочно светодиодные светильники мощностью 3,5-4 Вт (см. таблицу ниже)

То есть для моей кухни подойдёт 9 светодиодных ламп мощностью 3,5 — 4 Вт (≈ 299 лм). Заходим в интернет и находим светильники соответствующей мощности, на всякий случай смотрим такой параметр, как световой поток (чтобы он был не менее нашего расчётного).

Вот, что удалось найти сразу:

Самое главное не ошибитесь с типом лампы, её цоколем и патроном. В своих точечных светильниках я использовал лампы с типоразмером MR16 и цоколем GU-5.3

Способы расчёта

Их можно выделить два:

  1. По электрической мощности (в Ваттах).
  2. По световой (в Люменах).

Для каждого варианта предусмотрены свои нормы, формулы и единицы измерения. Оба имеют свои достоинства и недостатки. Рассмотрим их более детально.

Считаем в Ваттах

Этот способ рассчитать освещённость помещения самый простой, привычный, но не самый точный. Для его применения необходимы следующие данные:

  • площадь комнаты;
  • требуемая мощность на квадратный метр.

Площадь находим по простой школьной формуле S=a*b. Далее, берём данные о необходимом количестве Ватт на 1 м2 — в среднем это 20 Вт — и множим на площадь. Математически это будет выглядеть так: P=S*p, где P — общая мощность, p — номинальная для 1 м2. Теперь можно высчитать количество лампочек в помещении. Просто делим общую мощность на этот же показатель для одной лампы. То есть, если вы хотите осветить помещение, которое требует в общем 300 Вт с помощью лампочек в 75 Вт, то: 300/75=4 — именно столько источников света вам понадобится.

Рациональное использование источников освещённости позволит улучшить атмосферу в помещении

Следует отметить, что норма 20 Вт — очень приблизительна. И чтобы повысить точность, желательно использовать отдельные показатели по каждому типу помещения:

  • гостиная — 10–35 Вт;
  • кухня — 12–40 Вт;
  • ванная комната — 10–30 Вт;
  • спальня — 10–20 Вт.

Все данные о мощностях мы умышленно привели для обычных ламп накаливания, как самых распространённых в наших краях. Производители более дорогих и в то же время экономичных видов зачастую указывают на упаковке какой по мощности лампе накаливания соответствует этот экземпляр.

Считаем в Люменах

Этот способ, с одной стороны, более точный, с другой — менее привычный. Хотя, если разобраться в единицах измерения, то ничего сложного в нём нет. Сложность заключается в том, что большинство из нас ассоциирует всё связанное с освещением с Ваттами. Но на самом деле эта единица измерения показывает лишь сколько ваша лампа потребляет электрической энергии. А сколько она при этом даёт света, её световой поток, измеряется в Люменах (Лм). В свою очередь, освещённость помещения измеряется уже в Люксах (Лк). 1 Лк равен 1 Лм на 1 м2. Объясняем проще. Если с помощью светового потока в 1 Лм осветить поверхность площадью в 1 м2 — такая освещённость будет равна 1 Лк.

Дальше действуем по тому же алгоритму. Берём общую площадь, множим её на необходимую освещённость для 1 квадратного метра и получаем мощность светового потока, которая нужна для освещения всего помещения. Формула почти такая же, как и раньше: P=S*E. Где S по-прежнему площадь, P — общая мощность (теперь в Лм), а E — освещённость 1 м2 в Лк.

Помните об эффективности каждого источника освещения

Чтобы воплотить эту формулу в жизнь понадобятся нормы по освещённости того или иного типа помещения. По разным нормативным документам они составляют:

  • гостиная — 100–200 Лк;
  • кухня 150–300 Лк;
  • ванная комната — 50–200 Лк;
  • спальня — 100–200 Лк.

Осталось произвести расчёт количества светильников. Для этого общую мощность (P) делим на световой поток от одного источника (F) — n=P/F. Здесь тоже потребуются определённые цифры. А именно световая мощность разных видов ламп. Почти всегда эти сведения можно найти на упаковке. Но на всякий случай основные из них приведём и здесь:

Тип лампы Потребляемая мощность (Вт) Мощность светового потока (Лм)
Лампа накаливания 15

25

40

60

75

100

90

230

430

730

960

1380

Галогенная лампа 12 В 20

35

50

75

340

670

1040

1280

Галогенная лампа 220 В 100

150

200

300

400

500

1650

2600

3200

5000

6700

9500

Светодиодная лампа 2–3

4–5

8–10

10–12

12–15

18–20

25–30

250

400

700

900

1200

1800

2500

Люминесцентная лампа 4

6

8

13

15

16

18

36

58

120

240

450

950

950

1250

1350

3350

5200

Подставив данные из таблицы в формулу над ней, вы сможете рассчитать количество источников света при использовании разных типов ламп.

Как мы и говорили, если внимательно отнестись к единицам измерения и не путать Люмены и Люксы — сам расчёт ничего сложного собой не представляет. При достаточном уровне ответственности и внимания произвести его сможет каждый. Но если эта информация вас немного озадачила — можем предложить произвести подсчёт онлайн. Для этого используйте специальный калькулятор освещённости помещения.

Современные методы светотехнического расчета освещения

Если подсчеты на листке бумаги с калькулятором или ведение таблиц в Excel – это не ваше, тогда можно обратиться к современным методам.

На просторах интернета можно найти несколько программ и приложений для быстрого расчета освещения производственного помещения и жилых комнат. Среди них есть как элементарные редакторы с интуитивно понятным интерфейсом, онлайн-калькуляторы, так и сложные программные продукты для дизайнеров и архитекторов (например, Dialux, Relux, Light-in-Night Road). Чем сложнее программа, тем больше возможностей она открывает и тем большее количество факторов учитывает

Например, для перфекционистов и тех, кто занимается электроосвещением профессионально, будет важно учесть сложную архитектуру пространства, наличие и размеры углов, особенности интерьера и возможность комбинирования осветительных приборов

Программные продукты можно найти как в платных, так и в бесплатных версиях. Если первый вариант необходим профессионалам, то новичкам будет достаточно базовых функций.

Параметры, определяющие показатель светового потока и его расчет

Луч состоит из потока частичек – фотонов. Когда эти частички попадают человеку в глаза, возникают определенные зрительные ощущения. Чем больше фотонов попало на сетчатку глаза в определенный промежуток времени, тем более освещенным кажется нам предмет. Таким образом, лампы испускают световой поток из фотонов, которые, попадая в глаза, позволяют нам хорошо видеть предметы перед собой.

Глаз человека реагирует на количество попадающих на него фотонов

К сожалению, чем дольше лампочка используется, тем меньшую яркость она сможет давать. Ухудшить показатель освещенности может также сама лампа, ведь часто потери зависят от качества материала лампы. Самые большие потери светового потока наблюдаются у газоразрядных источников, у люминесцентных ламп эти потери могут составлять 20–30%, у ламп накаливания – 10–15%. Светодиодные лампы обладают наибольшей светоотдачей – световые потери составляют менее 5%.

Чтобы перевести в люмены световой поток лампы, используйте средние значения светоотдачи:

  • для диодных изделий умножьте мощность на 80–90 лм/вт для лампочек с матовой колбой и получите светопоток;
  • для диодных филаментных (прозрачные изделия с желтыми полосками) умножайте энергопотребление на 100 лм/вт;
  • люминесцентные энергосберегающие лампы умножайте на 60 лм/вт;
  • для лампы ДНаТ это значение будет 66 лм/вт для 70W; 74 лм/вт для 100W, 150W, 250W; 88 лм/вт у 400W;
  • для дуговой ртутной лампы множитель будет 58 лм/вт;
  • лампа накаливания мощностью 100 Вт дает поток примерно 1 200 люмен. Если мощность уменьшить до 40 Вт, поток достигнет 400 лм. А вот лампочка в 60 ватт имеет показатель около 800 лм.

Если необходимо точно определить световой поток, понадобится прибор люксометр. С его помощью можно вычислить, какой световой поток будет в выбранных точках помещения по известной методике.

Люксометр

Один люкс соответствует определенному световому потоку, попадающему на освещаемую поверхность площадью в один квадратный метр. Определить приблизительное значение светового потока, создаваемое определенным источником, можно, воспользовавшись формулой:

Ф = Е х S,
где S – это площадь всех поверхностей исследуемого вами помещения (в кв. метрах), а Е – это освещенность (в люксах).

Так если площадь поверхности 75 кв. метров, а освещенность 40 люкс, световой поток равен 3 000 люмен. Для точного расчета светового потока придется учитывать множество других пространственных факторов.

https://youtube.com/watch?v=qrLnsb3Lyy8

Если вы правильно, по всем параметрам подберете светодиодную лампу, при соблюдении всех требований завода-изготовителя она гарантированно прослужит долгие годы. В настоящее время наименее энергозатратные и обеспечивающие наибольшую освещенность изделия стоят недешево, но со временем они станут доступны всем потребителям.

Светодиоды в жилом и промышленном здании

LED-лампы уже успели доказать свою эффективность, экономичность и экологичность. Если вы планируете ремонт и переход на LED-освещение, можно пойти 2 путями для определения количества необходимых приборов:

1.Произвести расчет светодиодного освещения согласно представленным выше формулам.

2.Сопоставить световой поток, который получаете от установленных галогенных либо ламп накаливания с мощностью светодиодных источников. Для этого нужно вернуться к первой таблице. Например, 100-Ваттная лампочка накаливание воспроизводит порядка 1200 Люмен. Для такого же потока понадобится 15-Ваттная LED-лампа.

Светодиодные приборы – это не только практичность, но еще и возможности для креатива. С их помощью можно создать уникальных световой дизайн, выделить зоны работы и отдыха.

Их главные функции:

  • Общее электроосвещение. Здесь лучше всего применять небольшое количество мощных приборов.
  • Создание комфортных условий на рабочем месте. В кабинетах, производственных цехах, переговорных, а также на ресепшенах, прилавках необходимы направленные источники света.
  • Дизайн интерьера. Здесь можно «играть» с цветами, размерами и формами. С помощью большого количества LED-приборов малой мощности можно создать интересные визуальные эффекты.

Для того чтобы при комбинировании различных осветительных приборов не появлялись «темные пятна», важно учитывать все объекты в пространстве. А для рабочего освещения огромное значение имеют естественные источники света

Дизайнеры, планируя корпоративные пространства, стараются размещать рабочие места так, чтобы использовать как можно больше природного света. Такое решение является наиболее комфортным для здоровья глаз и экономным для бюджета.

Наиболее близкий эффект (экономия + комфорт) позволяют достичь LED-лампы. Никакого мерцания, минимальное выделение тепла, внушительный срок службы (до 100 тысяч часов), безопасная утилизация – все это делает технологию LED самой рациональной для современного общества.

Есть и дополнительные возможности у таких приборов. Светильники с диммером позволят регулировать яркость в зависимости от ваших потребностей и пожеланий. Учитывая на производственных предприятиям и многих коммерческих учреждений, требуется круглосуточная работа осветительных приборов, LED-лампы с диммерами станут рациональным выбором.

Какой бы метод вы ни бывали – онлайн или использование формул, желаем вам эффективных дизайнерских решений для работы и отдыха.

Основные выводы

Учитывая общие рекомендации и правила расчета, можно создать освещение нужной интенсивности в любом помещении. Необязательно досконально следовать всем нормативам, потому что ключевую роль играет удобство конкретного пользователя. Освещение в ванной может быть увеличено до 100 Лк, так как бритье или макияж требуют большей внимательности к деталям.

Однако существуют и обязательные нормы расчета, которые специально разработаны для безопасности и комфорта людей. При монтаже ламп, обязательно нужно учитывать материал потолков и максимальную мощность осветительных приборов. Чтобы создать нужную обстановку, лучше задействовать несколько источников света, и затем переключать их, ориентируясь на свои потребности.
