Ремонт стиральной машины своими руками: советы мастеров, пошаговая инструкция с фото и видео

Существует довольно много причин неисправности стиральной машины. Одна из распространенных — использование некачественной воды. В результате портится ТЭН, насосы и другие детали. Чтобы этого не произошло, лучше всего использовать систему очистки воды. Ее также можно использовать и в кухне для приготовления здоровой и полезной еды.

ТОП-8 самых частых неисправностей

В девяти из десяти случаев стиральные машины-автоматы ломаются сразу после гарантийного срока эксплуатации. После четырёх-пяти лет работы они начинают шуметь, вибрировать или просто перестают стирать.

Специалисты выделяют восемь основных дефектов:

Увеличение вибрации. Этот дефект встречается тогда, когда в барабан загружают больше белья, чем допускается по паспорту или когда проседает линолеум, на котором стоит машина. При установке многие упускают из вида то, что техника требует твёрдой поверхности и правильно выставленного уровня. Для устранения проблемы нужно установить горизонтальный уровень с помощью регулируемых ножек;

Машина начинает шуметь при отжиме. Это происходит из-за отсутствия смазки в подшипнике на оси барабана. После закладки новой шум уменьшается;

Выход ТЭНа из строя. Жёсткая вода приводит к разрушению ТЭНа

средствами В сервисных центрах обращают внимание клиентов на то, что Калгон сам по себе не является защитой. Действительно очистить ТЭН можно только специальными средствами для очистки от накипи («Доктор ТЭН» и т.п.);

Перестаёт крутиться барабан

Если при этом электроника машины работает, проверяют напряжение на двигателе. Напряжение отсутствует –это дефект двигателя;

При запуске машины вода не набирается. Если закрыть вводный клапан, контакты реле давления должны быть разомкнутыми. Величину давления производители указывают в паспорте изделия;

Постоянное переключение программы стирки. Зимой бывает так, что стиральная машина во время стирки внезапно начинает переключать программы: ручка просто перещёлкивается по кругу (этим особенно грешат старые модели Indesit). Причина кроется в слишком низкой температуре поступающей воды, из-за чего электроника даёт сбой. После отдыха или потепления машина снова начинает нормально работать;

Во время стирки машина не сливает воду. Если напряжение на входе двигателя насоса есть, значит, в крыльчатку попал инородный предмет, который не даёт ей вращаться. Если напряжение отсутствует, электродвигатель насоса вышел из строя;

Заблокировалась дверца стиральной машины. В этом случае можно запустить ещё раз программу полоскания и отжима или же отключить питание машины на пятнадцать минут и снова включить. В некоторых машинах в самом низу можно открутить крышку, под которой находится трос аварийного открытия люка (обычно он оранжевого цвета).

Вот примерно так это все дело выглядит:

Течёт вода из стиральной машины

Существуют разные причины того, почему в процессе стирки из-под машинки вытекает вода. Для начала стоит вылить оставшуюся воду, после чего можно приступать к диагностике. Нужно проверить следующие моменты:

• убедиться, что канализационный шланг не соскочил. Проверить, не засорились ли трубы;
• осмотреть место, где выпускной шланг крепится к стиральному устройству. Он присоединяется к помпе, поэтому нужно проделать небольшое усилие, чтобы достать до него. В одних моделях помпа расположена внизу машины, нужно будет перевернуть стиральную машинку. Если шланг начал протекать в месте соединения, то необходимо ослабить хомут, шланг немного подвинуть вперёд и затянуть хомут. В других же моделях эта помпа находится внутри, поэтому нужно будет разобрать корпус устройства. Нужно будет пробраться к сливному шлангу и проделать аналогичные манипуляции;
• заменить сливной шланг. Данная манипуляция необходима, если шланг для слива потрескался или протёрся. Нужно добраться до этого шланга, отсоединить его. После этого поместить на это место новый шланг, собрать устройство.

Если вода просачивается из-под закрытой двери загрузочного люка, значит, эластичная подкладка износилась. Её нужно заменить новой.

Пошаговое выполнение работ

Возьмите крестовую отвертку и открутите болты крепления задней стенки СМ. Располагаются они по периметру. Внизу под баком вы увидите двигатель. Теперь действуйте так:

• Снимите приводной ремень. Для этого одной рукой потяните его на себя, другой прокручивайте шкив барабана. Отложите ремень в сторону.
• Перед тем как снять мотор со стиральной машины, сфотографируйте расположение проводов, чтобы после все правильно подключить.
• Теперь отсоедините все провода и клеммы, ведущие к электродвигателю.
• Осталось выкрутить болты, который фиксируют мотор. Вооружившись головкой на 12 мм, выкрутите болты и снимите двигатель с втулок, немного сдвинув вперед.

Первый этап пройден. Вы успешно сняли деталь — теперь время ее осмотреть. Мы уже писали выше, что может ломаться в двигателе. Поэтому приступайте к проверке и ремонту.

Замена щеток

Купить новые щетки вы можете сразу. Отправившись в магазин, назовите марку и модель стиралки ЭлДжи, продавец выдаст вам новые детали. Либо сразу снимите старые электрощетки и возьмите их в качестве примера в магазин.

Это несложный ремонт мотора, который можно выполнить своими руками. Щетки располагаются по бокам корпуса мотора.

1. Отсоедините провод с клеммой щетки.
2. Нажмите вниз на контакт и вытащите щетку за пружину.

Осмотрите элемент на момент износа. Если замена необходима, возьмите новую щетку и установите ее в посадочное место. Сверху опустите контакт, подсоедините клемму.

Первое время после замены мотор может работать достаточно шумно, но это пройдет, когда щетки притрутся.

Ремонт обмотки

Проблемы с обмоткой могут выражаться в посторонних шумах и запахе гари. При этом мотор работает не на полную силу, его корпус нагревается. Проверить состояние обмотки можно мультиметром.

Перед тем как разобрать двигатель от стиральной машины, подготовьте тестер, установите его в режим измерения сопротивления.

Проводите проверку так:

• Подсоедините один щуп тестера к ламели, другой к обмотке. Расхождение в сопротивлении должно быть не более 0,5 Ом. В противном случае – это межвитковое замыкание.
• Теперь подсоедините щуп мультиметра к корпусу и ламели. При исправных обмотках, тестер покажет сопротивление, равное сотням мегаОм.

В случае неисправности не рекомендуется самостоятельно ремонтировать обмотку. Поскольку изготовить ее в домашних условиях невозможно. Вам придется полностью заменить электродвигатель.

Ремонт ламелей своими руками

После того, как вы достанете ротор из двигателя, необходимо осмотреть коллектор. При неисправности вы обнаружите на ламелях отслоения и шероховатости.

Чтобы проточить промежутки ламели, используйте токарный станок. После проточки зачистите ламель от стружки. Промежутки должны быть идеально ровными, без заусенцев.

При сильных повреждениях ламели невозможно выполнить ремонт электромотора своими руками. Понадобится полная замена двигателя.

Вы узнали принципы разборки электродвигателя стиральной машины LG. Теперь вы можете решить – стоит его ремонтировать или проще полностью заменить.

Видео по теме поможет вам в ремонте:

Источник

Устройство и принцип работы стиральной машины

Чтобы успешно выполнить ремонт стиральной машины-автомат, нужно ознакомится с ее устройством. Поскольку самыми распространенными сегодня являются стиральные машинки с фронтальной загрузкой, далее рассмотрим, как они работают.

Основные узлы и детали стиральной машинки

Узлы и детали

Чтобы отремонтировать стиральную машину, нужно знать назначение деталей, из которых она состоит. Ниже перечислены функции некоторых узлов стиральной машинки:

• клапаны и датчики WPS – выполняют функцию защиты от протечек в рамках одноименной системы (Waterproof-System);
• датчик и клапан WCS (прессостат) – контролирует объем жидкости, залитой в бак;
• противовесы – гасят колебания СМ при отжиме, представляют из себя массивные искусственные грузы, которые крепят к баку сверху и снизу;
• пружины подвески и амортизаторы – также гасят колебания во время работы агрегата;
• сифон – выполняет роль гидравлического затвора в сливном шланге;
• датчик дисбаланса – корректирует вращение барабана таким образом, чтобы белье не сбивалось в комок, является основным элементом системы контроля дисбаланса;
• шариковый клапан – открывает и закрывает сливной шланг;
• сливной фильтр – задерживает мелкие предметы, волосы, волокна ткани, попадающие в воду при стирке, защищает от них сливной насос.

Конструктивно АСМ могут отличаться, иногда существенно. Но основные детали – такие как бак, барабан, электромотор, блок управления, сливной насос, шланги и противовесы – присутствуют во всех моделях. В некоторых СМ есть дополнительные узлы – например, система защиты от протечек. Могут отсутствовать некоторые из вышеперечисленных – к примеру, сифоны.

Порядок работы

Работает АСМ следующим образом:

1. Пользователь загружает белье, выбирает режим и запускает стирку. После этого закрывается электромагнитный замок, загрузочный люк блокируется и начинается работа.
2. Открывается впускной клапан и вода набирается в барабан, проходя через лоток для порошка.
3. Как только вода достигает требуемого уровня, срабатывает датчик и впускной клапан закрывается.
4. Включается ТЭН, который нагревает воду до необходимой температуры, которая зависит от выбранной программы стирки. Затем температурный датчик подает сигнал на модуль управления, который выключает ТЭН. Параллельно работает барабан, медленно поворачиваясь в разных направлениях для того, чтобы белье равномерно намокло и нагрелось.
5. После выключения нагревательного элемента начинается стирка. Барабан вращается в разных направлениях, предотвращая сбивание вещей в комок.
6. По завершении цикла стирки барабан останавливается, грязная вода сливается в канализацию при помощи сливного насоса.
7. Затем вновь набирается чистая вода и начинается полоскание. Каждый режим стирки имеет свои показатели времени полоскания и скорости вращения барабана. Данный этап заканчивается откачкой грязной воды из бака.
8. После этого барабан начинает быстро вращаться, отжимая белье. Насос постоянно откачивает воду. Во многих моделях стиральных машин скорость вращения барабана при отжиме можно задавать самостоятельно или вообще отключать эту функцию.
9. По окончании отжима барабан останавливается, блокировка загрузочного люка выключается. Стирка закончена.

Основные причины неисправности электродвигателя

Основные причины поломки двигателя стиральной машины могут быть следующими:

• Неисправности коллекторных ламелей,
• Обрывы в роторных и статорных обмотках,
• Изношенность щеток двигателя.

Неисправности ламелей чаще всего происходят из-за замыкания в обмотках.

Поломка ламелей

Вследствие поломок ламели могут терять контакт с секцией роторной обмотки. Так же они могут слишком сильно нагреваться и даже отслаиваться. Ламели фиксируются на коллекторе клеящим веществом. А электро соединение с секциями роторной обмотки создают особые крючки. Один из самых частых вариантов поломки данной детали двигателя – обрывание шнура в роторной секции в местах соединения с ламелью.

Намного хуже, если вследствие чрезмерного нагрева ламель отслоилась. Такая поломка происходит из-за замыканий в секциях обмотки, между ламелями и роторного заклинивания. Такой дефект происходит потому, что через ламели проходит электричество существенно выше рабочего уровня.

Это может произойти, когда клинят подшипники или когда в стиральной машине с вертикальной загрузкой началась стирка с незафиксированными в закрытом положении створками барабана. Чаще данный дефект ламелей нам сообщает о том, что имеют место быть какие-то другие поломки электродвигателя или машинка эксплуатируется не правильно.

Несущественное отслоение, не превышающее половины миллиметра, убирается при помощи проточки коллектора на специальном станке. После этого нужно внимательно осмотреть и очистить все части детали от пыли и стружки и устранить заусенцы.

Для того, чтобы определить наличие данной неисправности вы можете не спеша покрутить ротор своими руками. Если вы услышите характерное трещание, значит, скорее всего, данная поломка есть.

Изношенность щеток мотора

Если щетки двигателя стиральной машины износились, то пришла пора поменять их на новые. Новые щетки вы можете найти в специализированных магазинах. Так же их можно приобрести под заказ. Самый простой способ найти подходящие детали для стиральной машины – воспользоваться поисковыми системами в интернете. В поисковой выдаче Гугла или Яндеса вы сможете найти организации, которые продают данные запчасти. А позвонив им, вы сможете уточнить, если ли нужные вам щетки в наличии или оставить на них заказ.

Кстати, довольно сильное искрение может происходить тогда, когда щетки еще новые и не притерлись к внутренним частям двигателя. Еще один повод, для того, чтобы решить, что щетки износились – неполное вращение барабана машинки. Довольно часто это происходит и при проблеме с приводным ремнем. Например, когда он порвался или соскользнул со шкива. Так же причиной происходящего может послужить замыкания между витков обмотки движка.

В большинстве случаев щетки от других двигателей не подойдут. Необходимо приобрести щетки, предназначенные именно для вашего мотора.

Твердость щеток может влиять на то, насколько долго они будут работать. Но очень твердые щетки могут со временем привести в негодность коллектор.

Замыкания и обрыв роторных и статорных обмоток

Электродвигатель перестал работать? Скорее всего, произошел обрыв в статорных обмотках. Так же это может произойти из-за слишком сильного нагрева корпуса мотора из-за коротких замыканий все в тех же обмотках движка. Если двигатель нагрелся до температуры свыше девяноста градусов, то сработает специальный термостат, предназначенный для защиты. Нормальная температура при работе электродвигателя не должна превышать восьмидесяти градусов. Как вы уже прочитали выше, при перегреве двигателя и замыканиях, возможно, отслоение ламелей.

Кроме того, короткие замыкания в обмотке двигателя стиральной машины могут появиться из-за нарушения изоляции. К сожалению, в этом случае придется менять весь двигатель. Либо заново создавать обмотку. Что очень не просто. И мы не рекомендуем делать это самостоятельно.

Замыкание в двигателе машинки может стать причиной многих других неисправностей. Например, могут прийти в негодность контакты разъемов модуля управления, могут выйти из строя силовой симистор, реле реверса и прочее.

Остановка стиральной машины во время цикла

1. Неправильное положение ручки переключателя программ. Нужно проверить, не установлена ли ручка на паузу в режиме полоскания.
2. Отсутствует электропитание. Нужно с помощью тестера проверить наличие в розетке питающего напряжения. Вполне может быть, что на щитке питания сгорели пробки или отключился автомат.
3. Засор. Промойте впускной и выпускной шланг.
4. Насос засорен или поломан. Необходимо снять насос и проверить вращение крыльчатки. Если возникнет потребность — поменять насос.
5. Впускной клапан неисправен или засорен. Нужно его прочистить и если необходимо сменить на новый.
6. Сифонирование через выпускной шланг. При этом в машину набирается вода и она не может выполнять установленную программу. Нужно проверить качество соединения стояка и выпускного шланга.
7. Поломка термореле. Проверяем его работу.
8. Поломка нагревательного элемента. Нужно прозвонить электрическую цепь нагревательного элемента.
9. Неисправность таймера. Таймер входит в состав программатора. Он находится в передней части машины и управляется с помощью ручки управления или специальных кнопок. Устройство слишком сложное в ремонте, проще установить новое.
10. Поломка электродвигателя. Для того, чтобы его быстро проверить нужно:

• снять приводной ремень;
• поставить переключатель программ на “отжим” и закрыть наружные панели;
• включить вилку в розетку и проверить, вращается ли двигатель;
• если нет, придется разобрать электромотор и проверить его.

О стоимости ремонта

К сожалению, практически все производители вынуждают пользователей чинить стиральные машины в своих авторизованных центрах. В частности, для этого они используют особый (так сказать, авторский) крепеж, под который необходимы специальные ключи. Например, снять противовес в машине Ariston без такого ключа не получится. А в Electrolux крепеж вроде бы выполнен под стандартную «звездочку», но в центре — специальный штырек, который мешает подлезть туда обычным инструментом.

В авторизованных сервисах стоимость ремонта всегда выше, чем у мастеров по вызову. Потому что мастер — это обычно самозанятый или ИП, а сервис — чаще всего крупная компания с большими расходами на менеджмент.

Останавливается просто посреди процесса стирки

Если стиральная машина останавливается во время стирки и не завершила его, причин может быть несколько:

• Засор в системе. Принудительно слейте воду и прочистите впускной и выпускной шланги и все возможные фильтры.
• Прекратилась подача электричества. Проверьте пробки и автоматы на щитке, понюхайте розетку, проверьте, есть ли свет в другой части дома, прозвоните все контакты.
• Неправильный выбор режима. Возможно, в выбранной вами программе имеется пауза и нужно просто подождать.
• Сломан насос, вода не откачивается в нужный момент и процесс стирки нарушается.
• Упало давление воды в системе. Проверьте с каким напором течет вода из любого крана в вашем доме. Если напор слабый, поставьте стирку на паузу, дождитесь возобновления хорошей подачи и продолжите.
• Сломалось термореле или ТЭН, вода не нагревается до нужной температуры, происходит сбой программы.
• Травит выпускной шланг, вода постоянно уходит в слив. Одновременно с этим система докачивает воду в барабан до нужного уровня, процессор все время «думает», что вода еще не набралась. Чтобы устранить неисправность нужно проверить надежность соединения выпускного шланга и стояка слива.
• Перегорел таймер управления. Машинка «не понимает» когда нужно завершать один процесс и начинать другой и поэтому останавливается совсем. Это довольно сложный прибор. Выполнить его ремонт своими руками не выйдет, проще купить и установить новый.
• Сгорел электродвигатель. Эту поломку также очень трудно починить самостоятельно, придется звать мастера.

Особенности ремонта стиральных машин известных брендов

Со стиральными машинами высокой ценовой категории также случаются поломки, характерные для этих бытовых агрегатов. Как правило, автоматы известных брендов, такие как Самсунг, Бош,  Lg оснащены электронной системой контроля.

Так, например, ошибка Е8 в машине Самсунг означает, что температура воды не соответствует выбранной программе, а значит, начались перебои в работе ТЭНа. Такая автоматическая диагностика помогает определить вид неисправности и решить, можно ли выполнить ремонт стиральной машины Самсунг своими руками.

Зная типичные неисправности и причины их возникновения, несложно выполнить ремонт стиральной машины самостоятельно. Безусловно, ремонт электроники или сложных узлов лучше доверить профессионалу, то замена отельных деталей или прочистка фильтров под силу каждому.

Как проверить исправность двигателя своими руками

Поскольку сегодня используются только коллекторные и инверторные моторы, рассмотрим пути диагностики на их примере.

Прямоприводной тип

Проверить его исправность в домашних условиях сложно. Можно использовать системное тестирование, если оно предусмотрено в вашей модели стиралки. Также самодиагностика может выдавать код неисправности на дисплее машины. Расшифровав код, вы поймете, в чем проблема и стоит ли обращаться в мастерскую.

Если вы все-таки решите снять двигатель, делайте это правильно:

• Отключите стиральную машинку от питания.
• Снимите заднюю крышку, выкрутив болты по периметру.
• Под ротором двигателя расположены винты, которые крепят проводку. Их нужно выкрутить.
• Выкрутите центральный болт, удерживающий ротор. Для этого используйте головку на 16 (для модели LG).
• При откручивании болта второй рукой удерживайте ротор, чтобы он не вращался.
• Снимите сборку ротора.
• За ней расположена сборка статора, которую удерживают 6 болтов.
• Для их выкручивания возьмите головку на 10.
• Отсоедините разъемы проводки от статора.

Можно начинать осмотр и проверить работоспособность двигателя.

Коллекторный тип

Существует несколько способов проверки коллекторного двигателя. Но сначала достаньте мотор из корпуса:

• Снимите заднюю крышку СМА.
• Отсоедините провода от двигателя.

Открутите болты и вытащите мотор из корпуса.

Приступите к диагностике. Соедините провода обмотки статора и ротора, как указано на схеме ниже. Затем подключите обмотку к электричеству 220 Вольт. Если ротор начал вращаться, считается, что прибор исправен.

В данном методе есть недостатки. Во-первых, вы не сможете точно подтвердить функциональность двигателя, особенно как он будет работать в разных режимах. Во-вторых, прямое подключение грозит испортить мотор, если его замкнет.

Исходя из сказанного выше, в данную схему можно включать балласт, который служит защитой. В качестве балласта можно использовать ТЭН от стиралки. Подключение согласно схеме:

В таком случае при замыкании элемент начнет нагреваться, защищая двигатель от сгорания.

Поскольку коллекторный мотор состоит из нескольких элементов, их все нужно проверить.

Электрические щетки

По бокам корпуса мотора находятся две щетки. Поскольку выполняются они из мягкого материала, со временем они стирается. Достаньте щетки из корпуса и, если они изношены, установите новые детали.

Узнать, что со щетками проблема, можно при подключении двигателя. Если вы соединили его проводку с сетью, а при вращении он начал искрить, значит, дело в электрощетках.

Купить новые элементы вы можете в магазине, показав старые щетки либо назвав модель машины.

Проблема в ламелях

Через ламели посредством щеток передается электричество к ротору. Поскольку ламели крепятся на клей к валу, при заклинивании мотора они могут отслаиваться. С небольшими отслоениями можно справиться при помощи токарного станка, проточив коллекторы. Стружка тщательно вычищается мелкой шкуркой.

При осмотре ламелей обращайте внимание на отслоения и заусенцы, которые указывают на неполадки в работе

Обмотки ротора и статора

При проблемах с обмоткой двигатель СМА становится менее мощным, либо вообще прекращает работать. Происходит это потому, что в обмотках возникает замыкание, мотор сильно перегревается и срабатывает термистор, который отключает его для безопасности.

Проверить обмотки можно мультиметром. Настройте его в режим измерения сопротивления. Прикладывайте щупы мультиметра к ламели, как показано на картинке. В норме показатели должны быть от 20 до 200 Ом. Если сопротивление меньше – это замыкание. Если больше – обрыв обмотки.

Чтобы проверить статор, включите на мультиметре режим зуммера и по очереди прикладывайте щупы к концам проводки. Если прибор молчит, не издавая сигнала, значит, все в порядке.

Чтобы найти место замыкания, один щуп мультиметра подсоедините к проводке, другой к корпусу. В норме не должно быть никаких звуков.

Если вы нашли поломку, не пытайтесь проводить самостоятельный ремонт. Для этого нужно заново создавать обмотку. В данном случае проще заменить электродвигатель.

Как видно, проверить двигатель своими руками несложно. В некоторых случаях вы сможете самостоятельно отремонтировать двигатель или обратиться в сервисный центр.

Причины неисправностей двигателей стиральных машин.

Наиболее часто электродвигатель может иметь следующие причины неисправностей

• Выход из строя щеток электродвигателя;
• Выход из строя ламелей;
• Обрыв ротора или статора.

Неисправности щеток электродвигателя

В первую очередь нужно осмотреть щетки двигателя. Они изготовлены из графита, постоянно подвергаются трению о коллектор. Поэтому очень часто выходят из строя. Если машина проработала уже несколько лет, их обязательно надо проверить.

Они могут выходить из строя и если стиральную машину эксплуатировать с нарушением правил пользования. Например, если постоянно перегружать бельем бак машины. Щетки следует внимательно осмотреть. Они не должны быть очень короткими по сравнению с новыми графитовыми щетками. На них могут быть трещины и сколы.

Если при работе двигателя наблюдается сильное искрение, щетки надо заменить. Надо также помнить, что и новые щетки могут какое-то время искрить. Это происходит из-за того, что они еще не притерлись к деталям двигателя. Можно произвести замену щеток на новые с профилактической целью, и не ждать пока они совсем износятся.

Отслаивание или поломка ламелей

Ламели представляют собой небольшие пластинки и служат для передачи тока от обмотки ротора в двигатель. Они могут отслаиваться из-за сильного перегрева, в случае неправильной эксплуатации стирального агрегата. Так как они приклеены к ротору, то в этом случае они могут просто отклеиться. Если при медленном вращении ротора руками, слышен треск, то по всей вероятности с ламелями проблема.

Двигатель в таком случае может заклинивать. Небольшое отслаивание ламелей можно устранить дома при помощи мелкой наждачной бумаги. В мастерской такой дефект устраняется при помощи специального станка.

После обработки пространство между ламелями необходимо тщательно вычистить от стружки и пыли.

Ламели могут иметь еще одну поломку, это – обрыв провода, идущего от ламели к обмоткам ротора. Обычно это происходит в месте ее крепления. В этом случае можно устранить неисправность при помощи паяльника. Обнаружить такой дефект можно, если слегка пинцетом подергать каждый проводок.

Неисправности ротора или статора

Чаще всего это бывает, если произошло замыкание или обрыв обмоток. При этих неисправностях двигатель может вообще не работать. Во время работы машины может наблюдаться снижение мощности. При короткозамкнутых обмотках происходит очень сильный нагрев мотора. Нормой является температура в районе 80 градусов. В случае ее повышения до 90 градусов, сработает защита, в которой задействован термостат, и двигатель перестанет работать.

Проверка обмоток на обрыв или замыкание выполняется с помощью мультиметра. Прибор должен находиться в режиме измерений сопротивлений. Следует замерить соседние пары ламелей. Оно должно быть везде одинаковым, но не менее 20 и не более 200 Ом. Сопротивление менее 20 Ом может свидетельствовать о коротком замыкании обмоток.

Сопротивление намного больше 200 Ом до бесконечности, говорит об обрыве обмоток. Следует проверить отсутствие замыкания между ламелями и железом ротора. Прибор должен находиться в режиме прозвонки. В случае появления сигнала зуммера, можно сделать вывод о замыкании между витками обмотки.

На наличии короткого замыкания следует проверить и обмотку статора. Если мультиметр не издает звука, значит, замыкания нет. При появлении звукового сигнала, делается вывод о межвитковом замыкании.

Обязательно надо проверить отсутствие замыкания проводки на корпус. В противном случае стиральная машина может ударять током.

Двигатель, имеющий прямой привод

Двигатели этого вида применяются в стиральных машинах типа LG и Samsung.

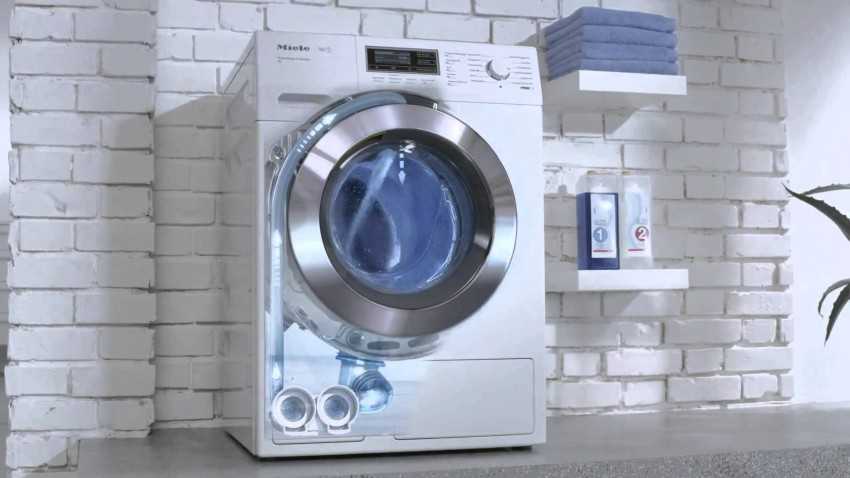

Соединение с барабаном осуществляется без ремня, напрямую. В них предусмотрена система диагностики. Результат диагностики выводится на дисплей машины в виде кода. По нему можно диагностировать некоторые виды несложных поломок. Но более сложные неисправности придется устранять в сервисном центре.
