Монтаж распределительного узла в квартире или доме требует предельной концентрации и соблюдения технических норм. Для новичка такая задача обычно занимает от 10 до 16 рабочих часов, а стоимость комплектующих для среднего щитка варьируется от 5 000 до 25 000 рублей. Сборка электрического щитка своими руками позволяет точно контролировать качество соединений и экономить на услугах электрика. Правильный подход к этому процессу гарантирует безопасность всей электросети здания.
Подготовка к работе и основы безопасности
Сложность данной задачи оценивается как средняя, но она требует базовых знаний о том, как работает ток. Я рекомендую начинать работы только после полного обесточивания вводного кабеля. Вам понадобятся навыки работы с ручным инструментом и умение читать простые электрические схемы. Основное правило — никакой спешки. Ошибка в подключении может привести к короткому замыканию или поражению током.
Комплектующие для монтажа
Для качественной сборки важно подобрать совместимые элементы. Я всегда выбираю оборудование одного бренда, чтобы модули плотно прилегали друг к другу на DIN-рейке. Расход материалов зависит от количества линий (групп) в вашем доме. Обычно на одну группу приходится один автоматический выключатель и один отрезок провода ПВ-3 (ПуГВ) для разводки.
- Корпус распределительного щитка (пластиковый или металлический)
- Автоматические выключатели (разных номиналов: 10А, 16А, 25А)
- Устройства защитного отключения (УЗО) или дифференциальные автоматы
- Нулевая шина (N)
- Шина заземления (PE)
- DIN-рейки для крепления модулей
- Провод ПВ-3 сечением 2.5, 4 или 6 мм² для перемычек
- Наконечники НШВИ для обжима жил
- Маркировочные бирки для каждой линии
- Кабельные стяжки из нейлона
- Саморезы и дюбели для крепления корпуса
- Изолента или термоусадка
| Материал | Количество (пример) | Расход на проект | Цена за ед. (ср.) | |
|---|---|---|---|---|
| Корпус щитка на 24 модуля | 1 шт. | 1 шт. | 1 500 | 1 500 |
| Автомат 16А (однополюсный) | 6 шт. | по 1 на линию | 300 | 1 800 |
| УЗО 40А/30мА | 2 шт. | на группу линий | 1 200 | 2 400 |
| Провод ПВ-3 2.5 мм² (синий/желтый) | 10 м | зависит от размера | 60 | 600 |
| Наконечники НШВИ | 1 упаковка | 1-2 на контакт | 400 | 400 |

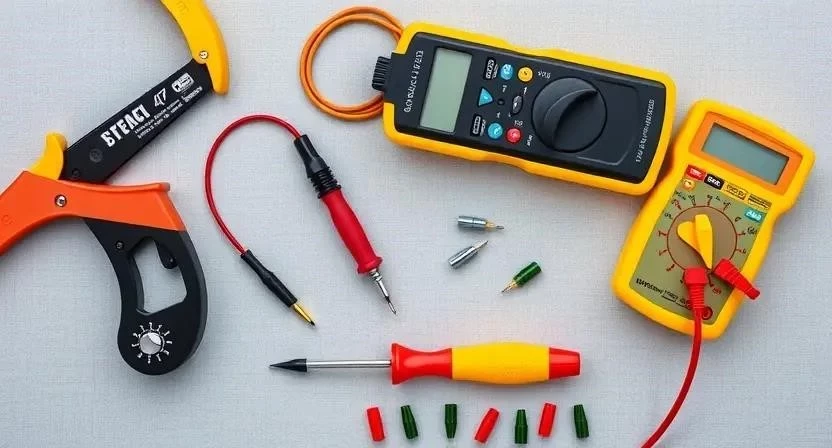

Инструментарий электрика
Использование правильного инструмента ускоряет процесс в разы и делает соединения надежными. Если какой-то инструмент слишком дорогой, его можно взять в аренду в строительном магазине. Однако стриппер и отвертки должны быть под рукой всегда.
- Набор диэлектрических отверток (крестовая и плоская)
- Стриппер для зачистки изоляции (обязательно)
- Кримпер (пресс-клещи) для обжима наконечников
- Мультиметр или тестер для проверки напряжения
- Пассатижи или перекусыватели
- Строительный уровень (пузырьковый)
- Перфоратор или дрель с бурами по бетону
- Маркер или карандаш
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Стриппер | Быстрая зачистка провода без повреждения жил | Обязательно | 800 руб. |
| Кримпер | Надежный обжим наконечников НШВИ | Обязательно | 1 200 руб. |
| Мультиметр | Прозвонка цепей, замер напряжения | Обязательно | 1 500 руб. |
| Уровень | Выравнивание корпуса щитка по горизонту | Обязательно | 500 руб. |
| Набор отверток | Затяжка винтовых соединений | Обязательно | 1 000 руб. |
Организация рабочего пространства
Место установки щитка должно быть легкодоступным, чтобы в любой момент можно было отключить свет. Я обычно выбираю прихожую или технический коридор. Перед началом работ освободите пространство вокруг стены, уберите мебель и застелите пол плотной пленкой или картоном, чтобы строительная пыль не осела на мебели. Обязательно поставьте мощный прожектор или используйте налобный фонарь — в темных углах легко ошибиться с цветом провода.
Монтаж корпуса на стену
Разметка начинается с определения верхней точки щитка. Прикладываю корпус к стене, проверяю уровень. Если стена кривая, не пытайтесь «подогнать» щиток, иначе дверца будет закрываться с трудом или со скрипом. Сверлю отверстия под дюбели, аккуратно забиваю их и прикручиваю корпус. После этого завожу все кабели в щиток через специальные вводы. Важно оставить запас провода (около 15-20 см) для удобного монтажа и возможной переделки в будущем.

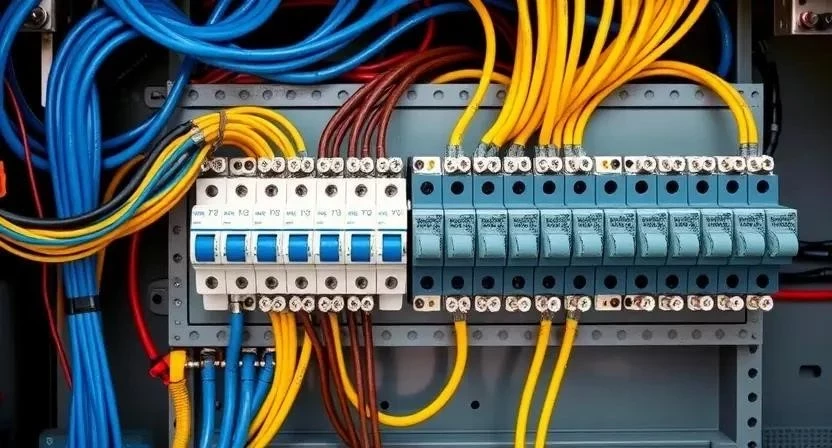

Технология сборки по шагам
Процесс сборки требует строгого соблюдения последовательности. Я использовал этот алгоритм в нескольких объектах, он самый эффективный.
- Установка DIN-реек (30 мин). Закрепляю рейки в корпусе, оставляя зазоры между ними для удобной разводки проводов.
- Монтаж шин (30 мин). Устанавливаю нулевую и заземляющую шины на свои места. Проверяю надежность их фиксации.

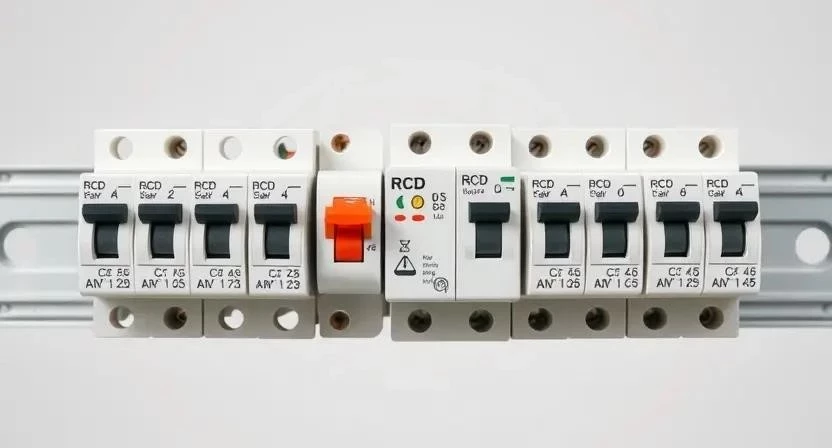

- Размещение автоматов и УЗО (40 мин). Защелкиваю модули на рейку согласно схеме. Сначала идет вводной автомат, затем УЗО, затем групповые автоматы.
- Подключение ввода (30 мин). Подсоединяю фазный и нулевой провода от счетчика к вводному автомату и главной нулевой шине.
- Разводка фазных линий (60 мин). Соединяю вводной автомат с УЗО, а УЗО — с групповыми автоматами с помощью перемычек ПВ-3.
- Подключение потребителей (90 мин). Подсоединяю концы проводов от комнат к соответствующим автоматам.
- Монтаж нуля и земли (60 мин). Все синие провода отправляю на нулевую шину, желто-зеленые — на шину заземления.
- Маркировка (30 мин). Наклеиваю бирки: «Кухня», «Свет зал», «Розетки спальня». Без этого через год вы забудете, какой автомат за что отвечает.
- Протяжка контактов (30 мин). Прохожусь отверткой по всем винтам. Плохой контакт — это главный источник пожаров.
- Проверка мультиметром (40 мин). Прозваниваю цепи на отсутствие короткого замыкания между фазой и нулем.
- Закрытие щитка (20 мин). Аккуратно укладываю провода по бокам, чтобы они не мешали дверце, и закрываю корпус.
- Тестовый запуск (30 мин). Подаю напряжение, проверяю работу каждого автомата и нажатием кнопки «Тест» на УЗО.
Один раз я забыл промаркировать провода в большом щитке на 36 модулей и потратил три часа только на то, чтобы понять, куда идет кабель в ванную. Теперь маркировка для меня — святое правило. Также заметил, что дешевые стрипперы часто надрывают медную жилу, поэтому перешел на профессиональный инструмент, который режет изоляцию идеально ровно.
Технические нюансы и требования
Температура в помещении при монтаже должна быть от +5 до +30 градусов. Высокая влажность может вызвать окисление контактов в будущем, поэтому щиток нельзя ставить вплотную к трубам отопления или в сырые подвалы без специальной защиты (IP-рейтинга). Я всегда слежу за тем, чтобы зажим винта приходился точно на металлическую часть наконечника, а не на изоляцию провода. Помните, что модули разных брендов могут иметь разную ширину или глубину, что приведет к щелям на DIN-рейке. Время на финальную проверку всех соединений должно составлять не менее часа.
Типичные ошибки новичков
Самая опасная ошибка — установка автомата с завышенным номиналом (например, 25А на провод 1.5 мм²). В этом случае провод сгорит раньше, чем сработает защита. Также часто встречается плохая затяжка винтов: провод «гуляет» в клемме, начинает греться и плавить пластик автомата. Еще одна проблема — путаница с фазами при подключении нескольких УЗО. Если перепутать ноль и фазу на входе в УЗО, оно просто не будет работать или будет постоянно выбивать. Исправляется это только полной переделкой схемы.
Расчет затрат на монтаж
Самостоятельная сборка позволяет существенно сэкономить, так как работа электрика по сборке щитка часто стоит от 30% до 50% от стоимости материалов.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Корпус и модули | 6 000 | 6 000 | 0 |
| Расходники (провода, наконечники) | 1 000 | 1 000 | 0 |
| Работа по сборке и монтажу | 0 | 7 000 | 7 000 |
| Инструмент (амортизация/покупка) | 3 000 | 0 | -3 000 |
| 10 000 | 14 000 | 4 000 |
Я сэкономил около 7 000 рублей на одном из своих проектов, но потратил лишний день на изучение схемы и закупку качественных наконечников. Это того стоило, так как теперь я уверен в каждом соединении.
Эксплуатация и уход
Щиток — это не устройство «поставил и забыл». Раз в полгода я рекомендую проводить визуальный осмотр: нет ли потемнений пластика (признак перегрева) и не появился ли запах горелой изоляции. Также желательно подтянуть все винтовые контакты, так как от вибраций и перепадов температур металл может немного «осесть». Срок службы качественных автоматов составляет 15-20 лет, но при частых срабатываниях механизм изнашивается быстрее.
Разновидности систем монтажа
Выбор типа щитка зависит от отделки стен и ваших предпочтений в дизайне.
- Скрытый монтаж. Щиток встраивается в стену, видна только дверца. Идеально для чистовой отделки.
- Открытый монтаж. Корпус вешается на стену. Проще в установке и обслуживании, но портит интерьер.
- Модульные системы. Современный стандарт на DIN-рейках, позволяющий легко менять автоматы.
- Старые системы. Пробки и скрутки. Категорически не рекомендую использовать из-за низкой безопасности.
- Умные реле. Установка модулей Wi-Fi для управления светом со смартфона прямо в щитке.
Ответы на частые вопросы (FAQ)
Какой автомат выбрать на розетки? Для стандартных розеток с проводом 2.5 мм² используйте автомат на 16А. Это золотой стандарт безопасности.
Нужно ли ставить УЗО на каждую линию? Не обязательно. Можно поставить одно общее УЗО на группу «мокрых» зон (ванная, кухня) и отдельное на остальные комнаты.
Можно ли менять автоматы в старом щитке? Да, если они установлены на DIN-рейку. Если же там старые керамические пробки, лучше заменить весь щиток целиком.
Что делать, если автомат постоянно выбивает? Либо у вас перегрузка по мощности (слишком много приборов), либо где-то произошло короткое замыкание. Нужно проверить нагрузку.
Обязательно ли использовать наконечники НШВИ? Да, если у вас многожильный провод (ПВ-3). Без них винт просто перережет жилы, что приведет к плохому контакту и нагреву.
Чем отличается дифференциальный автомат от связки УЗО + автомат? Дифавтомат совмещает две функции в одном корпусе, экономя место, но стоит дороже и при поломке меняется целиком.
Какое сечение провода использовать для перемычек в щитке? Используйте сечение, соответствующее самому мощному вводному автомату (обычно 4 или 6 мм²).
Меры безопасности: При работе используйте диэлектрические перчатки. Никогда не работайте под напряжением. Если вы не уверены в своих действиях, пригласите специалиста для финальной проверки. Помните, что электричество не прощает ошибок.
