Не горят габариты на ваз 2114: простое решение проблемы

Что особенно важно контролировать у задних габаритов

Если на клавише не горит контрольная лампочка, но при этом габариты работают, то в первую очередь просмотрите проводку панели. Достаньте блок клавиш из гнезда, после чего протрите контакты спиртом. Если одновременно с контрольной лампой не работают габариты по правой стороне, то проверьте предохранитель. Стоит отметить, что выходят они из строя крайне редко, так как в ВАЗ-2114 стали устанавливать широкие варианты, имеющие надежную контактную площадку.

Если F10 или F11 все-таки часто ломается, то необходимо провести проверку монтажного блока, возможно, он неисправен. Если этот узел находится в рабочем состоянии, то проведите проверку всей электрической цепи. Иногда постоянные поломки предохранителей свидетельствуют о замыкании в проводке, которое может привести к возгоранию авто без видимых на то причин.

Наиболее часто к отказу в работе габаритов приводит окисление, поэтому регулярно проверяйте блоки задних фонарей. В первую очередь при выполнении ремонта своего авто протестируйте лампы на целостность, а только потом ищите неисправность в других местах. Многие считают, что вероятность отказа ламп минимальная, но это не так – по статистике причины часто скрываются именно в них.

Причины неисправности задних габаритов

Устранение неисправности в ситуации с неработающими габаритными огнями – первостепенная задача автовладельца, так как это не только создает опасную ситуацию на дороге, но и, в конце концов, чревато штрафом со стороны дорожной полиции.

Чтобы выяснить, почему не горят габариты ВАЗ 2114, нужно ориентироваться на три основных фактора:

Перегоревшая лампа.
Неплотный контакт питающего провода.
Пробитая проводка, ведущая к габариту.

Первый случай – самый распространенный, и решается проблема элементарной заменой лампочки, благо, продаются они повсеместно и стоят небольших денег.

Подтвердить вторую причину, не разбирая прибор, можно с помощью простого постукивания по габариту: в момент прижатия его к контакту лампа будет загораться, и наоборот – гаснуть в свободном положении. Если же разборка прибора не выявила ни окисления с нагаром, ни перегоревшей лампы или отошедшей клеммы, но задний габарит ВАЗ 2114 не горит по-прежнему, можно говорить о неисправной проводке.

На ВАЗ 2114 не горят задние габариты

Когда на машине отказывают обе лампочки габаритных огней с одной из сторон, слева или справа, причина всегда ясна. Дело в том, что в предохранительном блоке стоит по одному предохранителю, отвечающему за каждую сторону. Надо заменить соответствующий предохранитель и неисправность будет устранена. В то же время в интернете на форумах идет постоянное обсуждение — на ВАЗ 2114 не горят передние габариты или почему не горят задние габариты на ВАЗ 2114. Мнений и разного опыта высказывается достаточно много. Если все это обобщить, то можно сделать следующие выводы.

Габаритные огни задней полусферы находятся в блоке задних фонарей, у которых общепризнанной болезнью является постоянное окисление и коррозия контактных групп. С целью профилактики требуется постоянно контролировать эту плату.

Тоже самое возможно и на контактах передних блок-фар. Тем не менее из практики известны случаи, когда при проверке работоспособности лампочек оказывалось, что они перегорели с обеих сторон одновременно (может и поочередно, только водитель вовремя этого не заметил). При этом самодеятельный мастер проверяет все что угодно, только не лампочки, утверждая, что вероятность одновременного отказа ламп совсем минимальная. А вот мастера автоэлектрики первым делом проверяют лампу и контакт.

При движении легкового автомобиля ВАЗ-2115, независимо от времени суток, габаритные огни, также как и свет фар, должны быть обязательно включены. Это предписание российских Правил дорожного движения, которое обязан выполнять каждый водитель. Поэтому, электрические схемы габаритных огней и стоп сигналов, работают через реле контроля ламп К4, в задачу которого входит предупреждение водителя при помощи светового и звукового сигнала о не включении хотя бы одной из ламп выше перечисленных электрических цепей. Это заставит водителя выйти из автомобиля и определить, какая лампа габаритного света не горит, и заняться поиском возникшей неисправности.

На автомобиле ВАЗ-2115 чаще прекращают работать лампы габаритных огней в задних фонарях. Связано это с возникновением не герметичности фонарей, в результате чего, внутрь попадает влага, что приводит к окислению штекера колодки или дорожки на гибкой плате, через которые подаётся напряжение на контакты лампы.

Бывают случаи, когда после перевода выключателя наружного освещения в первое положение, не загорается ни одна лампа габаритных огней. Поиск такой неисправности придётся начинать с проверки наличия напряжения на клемме 1 этого выключателя. Оно должно быть равно +12 вольт, даже с выключенным зажиганием.

Если на эта клемма обесточена, тогда нужно будет последовательно проверить напряжение на клемме 6 разъёма Х8, а затем на клемме 6 разъёма Х1 монтажного блока. При наличии на этих клеммах напряжения, виновником отсутствия питания на клемме 1 выключателя наружного освещения будет розовый провод соединяющий её с клеммой 6 разъёма Х1 монтажного блока.

Ну, а при наличии напряжения на клемме 1 выключателя наружного освещения, виновником не включившихся ламп габаритных огней может стать сам выключатель или реле контроля ламп К4. Чтобы убедиться, что выключатель вышел из строя, нужно перевести его в первое включенное положение и проверить наличие напряжения на его клемме 2. Если напряжения на этой клемме нет, то выключатель наружного освещения придётся заменить.

Лада калина реле бензонасоса где находится фото

При перегорании предохранителя F10 (7,5 А) не будут гореть передняя и задняя лампы габаритных огней с левой стороны автомобиля ВАЗ-2115, а при выходе из строя предохранителя F11 (7,5 А), не горят обе лампы габаритов с правой стороны этого автомобиля. Перегорание предохранителя F10 можно определить моментально, даже не заглядывая в монтажный блок, так как сразу же отключаться лампы подсветки выключателей, рычагов управления отопителем, прикуривателя, пепельницы, ведь он защищает и эти электрические цепи.

При передвижении в темное время суток или в тумане габаритные огни незаменимы, особенно если они находятся сзади. При перемещении или во время стоянки они показывают другим автолюбителям, где находится ваш транспорт. Если не горят задние габариты на автомобиле ВАЗ-2114, то несложно будет сделать ремонт своими руками. Для этого достаточно выяснить причину и придерживаться инструкции, приведенной ниже, или просмотреть видео.

Перегорела кнопка включения габаритных огней

Если не горит задний правый габарит или все лампы вкруг – стоит проверить состояние кнопки включения. На «четырке» кнопка включения габаритов спарена с клавишей фар. Механическая поломка или потеря контакта в корпусе клавиши может вызвать проблему с подачей напряжения на лампочки. При таком раскладе работать не будет не только правый передний габарит, но и все лампы вкруг. Проблема решается очисткой внутренней части клавиши либо полной ее заменой. Перечисленные в статье причины неполадки устранимы своими силами, поэтому информация может использоваться как инструкция по ремонту.

Габариты ВАЗ 2114

Габаритные световые сигналы на Самарах второго поколения, к которым относится ВАЗ 2114, расположены в соответствие с регламентом спереди и сзади машины, по два фонаря с каждой стороны автомобиля, ближе к краю, рядом с поворотниками.

Передние габаритные огни белого цвета, задние габариты — красные. Передние расположены в блоке передних фар, задние — в блоке задних фонарей.
Включаются и выключаются габариты нажатием клавиши «Выключатель габаритных огней», которая установлена в блоке переключателей наружного освещения. Клавиши расположены в центральной части приборной панели над дисплеем бортового компьютера. При включении габаритов и загорании лампочек габаритного освещения на кнопке высвечивается контрольная лампа зеленого цвета.
В цепи габаритного освещения установлен плавкий предохранитель габаритного освещения. Он расположен в монтажном блоке, находящемся в моторном отсеке под капотом. Предохранителей два штуки, по одному на каждую сторону габаритных огней. Предохранитель F10 стоит в цепи габаритов левого борта, он же контролирует работоспособность контрольной лампы на приборной доске, предохранитель F11 — это габариты правого борта.

Дополнительные световые обозначения автомобиля

В виду того, что грузовые авто имеют достаточно объемные размеры, на них обязательно нужно устанавливать дополнительные габаритные огни. Кроме стандартных (спереди и сзади), дополнительные габаритные огни для грузовиков крепят еще и по бокам. Обязательно следите за тем, чтобы лампочки не отличались между собой по яркости, силе свечения и типу. Как и для легковых автомобилей, боковые габаритные огни для грузовиков должны «гореть» оранжевым или желтым цветом. Иногда у владельцев авто возникает желание установить синие габаритные огни, это допускается, но только в случае, если это будут боковые габаритки. Обязательным правилом при крепеже лампочек является симметрия и, желательно покупать лампочки одного производителя. Это даст вам гарантию, что лампочки будут смотреться на машине одинаково. Хотя джипы и другие крупные машины, относят к легковым, но очень часто хозяева устанавливают габаритные огни на крышу автомобиля. Это не только красиво и модно смотрится, но и позволяет встречному транспорту более точно определять размеры движущегося авто.

Причины появления неисправности и способы ее устранения

Если не горят фонари заднего хода ВАЗ 2114, причина может заключаться в следующем: 1. Перегорела лампочка. Просто заменяем ее идентичной деталью. 2. Неисправны предохранители. Замените предохранитель F 16 и проверьте остальные. Возможно, что причина кроется в одном из них. 3. Окислились контакты. Снимите блок задней фары и зачистите все контакты там, а также у датчика З/Х. 4. Ситуация, при которой не горит задний ход ВАЗ 2114, может произойти из-за того, что на плате отсутствует масса (находится под фонарем). Ставим ее на место или просто подтягиваем. 5. Оборван провод питания датчика З/Х. Находим обрыв цепи и устраняем. 6. Неисправен датчик хода. Эту деталь нужно проверять обязательно, так как именно она является частой причиной того, что не горят фонари заднего хода ВАЗ 2109, а также многих других моделей авто. Поставьте машину на эстакаду, отключите провода от «лягушки» и соедините их «напрямую». Включите зажигание и передачу «назад». Если фонарь загорится, это будет означать, что датчик неисправен и нуждается в замене. 7. Перегорел контакт, расположенный на пленке фары. А вот это – один из самых распространенных случаев, когда не горит задний ход ВАЗ 2115, так как эта неисправность является «болезнью» всех машин Лада SAMARA. Вылечить ее можно, заменив стандартную плату усовершенствованной, или самостоятельно смонтировав контактную группу. Представляем вашему вниманию некоторые примеры таких доработок.

Вот и все, что мы хотели рассказать по этой важной и ответственной теме. Надеемся, вам не надо объяснять, как поменять лампочку заднего хода на ВАЗ 2114 или сменить какой-либо из предохранителей

Впрочем, все остальные работы по «ликвидации» данной проблемы также не отличаются особой сложностью.

Проверка и замена контактной панели и ДЗХ

Для того, чтобы извлечь панель нужно проделать следующие операции:

Открыть багажник.
Удалить из него все содержимое, которое может помешать ремонту.
Демонтировать декоративную обшивку.
Демонтировать пластмассовый кожух.
Извлечь заднюю панель.
Отсоединить шпильки, крепящие датчик заднего хода.

Чтобы извлечь сам датчик и заменить его, нужно действовать в таком порядке:

отсоединить минус от аккумулятора;
снять защиту датчика;
отсоединить контакты подходящих к ДЗХ проводов;
поставить емкость для масла под датчик;
выкрутить датчик, используя ключ на 22;
вынуть старый датчик и вставить новый;
протереть коробку от следов вытекшего масла;
выполнить сборку в такой же последовательности и в обратном порядке;
в случае, если вытекло слишком много масла, следует дополнить его до требуемого уровня (сам уровень следует проверить сразу же после замены датчика, дабы избежать работы КПП при низком уровне масла).

Проверить датчик можно довольно просто — нужно лишь замкнуть его контакты и включить зажигание. Если при этом загорится задний белый свет, значит датчик исправен, и проблема кроется в электрической сети. Если же свет не загорится — значит ДЗХ сломан и его нужно заменить на новый (о том, как это сделать — рассказывалось выше)

Если лягушка оказалась исправной, то следует провести прозвонку всех подходящих к датчику и фарам проводов, а также проверить состояние контактов ламп и патронов (в случае, если они окислены, необходимо их зачистить или протереть жидкостью WD-40). Необходимо проверить и исправность предохранителей фонарей заднего хода, расположенных в общей колодке предохранителей.

Если при исправном датчике, лампочках и проводке все равно не горит задний ход ваз 2114, причина может крыться в перегорании контакта, располагающегося на пленке фары. Подобная неисправность очень распространена именно на ВАЗовских машинах. Для того, чтобы ее решить, можно либо самостоятельно доработать контактную группу на плате, либо просто заменить плату на новую.

Не горят задние габариты ВАЗ 2114: причины, ремонт своими руками

ремонт своими руками

Характеристики габаритных огней ВАЗ-2114

ВАЗ-2114 относится к модификации «Самара» второго поколения. Габаритные фонари в них расположены, в соответствии с техническим регламентом, у края передней и задней части кузова, рядом с поворотниками. Входят эти светильники в блоки фар.

В отличие от передних габаритных огней, задние окрашены в красный цвет.
Кнопка включения этих фар находится в блоке управления наружным освещением. Он располагается по центру приборной панели над бортовым компьютером. Если габариты включены, на выключателе загорается подсветка зеленого цвета.

В моторном отсеке под капотом автомобиля располагается монтажный блок с предохранителями. Если у вас не работают огни только по левому или правому борту, то, скорее всего, вышел из строя один из предохранителей. Наиболее легко заметить неисправность элемента F10, так как он отвечает не только за работу правой стороны габаритных огней, но и за выполнение своих обязанностей контрольной лампой.

Если фонари отказались работать по левой стороне, то замене подлежит предохранитель F11.

Почему может не гореть задний габарит

От неисправных габаритных огней не застрахован ни один из автолюбителей

Важно быстро понять, в чем причина, и провести ремонт. Наиболее часто выходит из строя одна из ламп, тогда можно предположить причину выход из строя:

она перегорела;
плохой контакт;
пробой в проводке, ведущей к этой лампе.

Первое встречается наиболее часто, в этом случае достаточно заменить вышедший из строя светильник. Если лампа работает, только если стукнуть по ней, то проблемы с контактами (хотя не всегда физическое воздействие помогает). Если при тестировании вы обнаружили, что лампочка целая, а окисления или нагара в патроне не наблюдается, то необходимо проверить проводники.

Замена испорченной лампы в заднем блоке фар проводится по инструкции:

отключите освещение и откройте багажник;
удалите декоративную обивку;
сожмите фиксаторы и вытащите контактную панель фонаря;
нажмите на сгоревшую лампу и поверните ее против часовой стрелки;
проверьте лампочку на тестере и при необходимости установите новую.

Сборка фонарей проводится в обратном порядке. Заменить фонарь можно и в сборе

Для этого важно лишь приобрести качественный вариант, не отличающийся от оригинала

Автолюбители часто рекомендуют приобретать стоковые комплектующие или обратить внимание на фирму «Освар». Замену в сборе мы рекомендуем в том случае, если есть значительные повреждения конструкции. Часто лампы задних габаритов не сразу перегорают или отказываются работать, а возвещают о неполадках слабым свечением

Для начала прочистите группу контактов, расположенную в монтажном блоке, а затем, если неисправность не удалось исправить, поверьте группы, ведущие к каждой лампе

Часто лампы задних габаритов не сразу перегорают или отказываются работать, а возвещают о неполадках слабым свечением. Для начала прочистите группу контактов, расположенную в монтажном блоке, а затем, если неисправность не удалось исправить, поверьте группы, ведущие к каждой лампе.

Что особенно важно контролировать у задних габаритов

Вскрытие черного ящика или лечение фонарей заднего хода

Чтото я зачастил последние дни с записями, то пусто то густо :-D, ну да ладно речь сегодня пойдет про то как я с огнями заднего хода боролся.

Месяца два назад, когда еще дубак стоял гонял я на мойку, помылся все норм, пригнал домой оставил машину за оградой да домой попёрся. Вечером пошел загонять машину в гараж, включаю заднюю и у меня тухнет приборка, бортовой да и задний тоже . . . что за Х**ня подумал, давай бегом в GOOGLE там говорят предохранитель смотри болван . . .смотрю предохранитель а он не бельме.

Вот он F16 — выделен красным

ставлю другой включаю заднюю и та же история, ну значит черный ящик замок (Он же блок предохранителей или ЧЯ) надо же было додуматься под водосток воткнуть . . . на улице дубак с блоком колупаться желания ну никак небыло, да и провода дубовые, поэтому пошел более легким путем, скинул фишку с датчика да и забыл, запил, забил . . . ездить так конечно можно, но не комильфо, особенно на стоянке когда едешь а народ даже не догадывается в какую сторону. Сегодня принялся решать данную проблему, для начала выяснил на какие контакты блока предохранителей идут провода от датчика (Колодка Х6 контакты 2 — зелёный и 12 — оранжевый) скинул ЧЯ взял эту колодку и прозвонил мультиметром провода к датчику на предмет короткого замыкания (коза в народе), провода в порядке, ковыряем дальше. Разобрал его и давай смотреть что где не так, в принципе в все дорожки нормальные не окислились, замыкать тоже нечему, но одно дело просто посмотреть а другое прозвонить и убедиться что все хорошо здесь. Чтобы прозванивать дорожки пришлось маленько вникнуть в схему. Из схемы следует, что “+” идет с предохранителя F16 на 12-ый контакт колодки Х6 и идет к датчику (оранжевый провод), пройдя через датчик возвращается во 2-ой контакт колодки Х6 (зеленый провод) и с него уходит на колодку Х9 16-й контакт (Выход на лампы заднего хода)

схематично нарисовал что куда идет

Соединение колодок Х6 и Х9

по фоткам и схеме видно что тут все просто, прозвонил, все в порядке козы нет, начал искать дальше . . . Разобрал задние фонари, может где с них коза идет и бодается, но тут тоже все в порядке, никаких намеков на козу, прозвонил провод от ЧЯ до фонарей тоже все в порядке . . . Дальше начались великие думы, где и что может быть . . . посидев, пораскинув мозгами, взвесив все аргументы и доказательства решил проверить сам датчик, т.к. вышибает предохранитель только после включения задней передачи, в ЧЯ и проводке все в порядке. прозвонил контакты на датчике на массу все норм и опять думы думать . . . потом что то меня дернуло включить скорость заднюю и еще раз прозвонить ИИИИИ БИНГО один контакт во включенном состоянии пробивает на массу!

Вот он, контакт зеленого провода

Как взаимосвязаны мойка авто и датчик задней передачи? Стоят брызговики моторного отсека, струя под давлением просто не могла попасть на датчик и повредить ег! я вообще нихера не понимаю . . . но факт остается фактом, датчик под замену. Поменял датчик, собрал блок предохранителей, воткнул на место и вот результат

” />

Все прекрасно работает

Буквально за неделю до этого пропали габариты с левой стороны и подсветка всего в салоне предохранители целые, проблема оказалась в ЧЯ

Выделено пятно контакта пайки нижней платы и верхней.

Пайка окислилась и на выходе получалось всего 5 вольт вместо 12, 5 минут работы паяльником, два мазка лаком для ногтей и все пришло в норму)))

Всем кто дочитал данную запись мое уважение, ибо не каждый будет читать эту муть))) Можно было конечно и короче все написать, но писать типа “Плюнул, сунул, сверху скотчем” не люблю, да и хотелось поведать полную историю моих злоключений!)) Так что не бросайтесь сразу скидывать блок предохранителей и трепать его на куски, все может оказаться гораздо проще))) Учитесь на чужих ошибках)))

Вскрытие черного ящика или лечение фонарей заднего хода

Вот он F16 — выделен красным

схематично нарисовал что куда идет

Соединение колодок Х6 и Х9

Вот он, контакт зеленого провода

” />
Все прекрасно работает

Выделено пятно контакта пайки нижней платы и верхней.

Советы для автомобилистов

Согласно, настоящих Правил дорожного движения, на любом движущемся автомобиле, в том числе и ВАЗ-2114, должен быть включен свет фар, совместно с которым обязательно включаются и габаритные огни. Кроме того, они должны быть включены при остановке или стоянке автомобиля на дороге в тёмное время суток и условиях недостаточной видимости. Поэтому, они должны быть всегда исправны.

Электрическая схема габаритных огней ВАЗ-2114 не так сложна и при желании любой уважающий себя водитель сможет найти неисправность связанную отказом её работы. Для этого необходимо знать, что на клемму №1 выключателя габаритных огней всегда подаётся плюс с аккумуляторной батареи, минуя замок зажигания. Если клавишу переключателя габаритных огней в положение включено, то электрический ток поступает к двум предохранителям F10 (7,5А) и F11 (7,5А), которые соответственно защищают электрические цепи левых (F10) и правых (F11) габаритных огней. Дальнейший путь тока лежит к реле К4 (реле контроля исправности ламп), а затем к передним и задним лампам габаритов.

Когда не горит только одна из ламп габаритных огней, тогда проверяем, не перегорела ли она. Если перегорела, то заменяем её на новую, аналогичной мощности, а вот если она цела, тогда придётся смотреть состояние контактов патрона, в которой она вставляется. В задних фонарях, из-за попадания в них влаги, возможно окисление, как дорожки, так и колодки, по которым передаётся напряжение на клеммы лампы габаритных огней.

Ещё одной причиной, по которой не горит лампа габаритов, может стать отсутствие напряжения на соответствующих клеммах колодок задних фонарей или колодок передних фар. Тогда при помощи тестера придётся прозвонить соответствующие провода:

не горит правый передний габарит (проверяем жёлтый провод от клеммы №4 фары, до клеммы №8, колодка Х6 монтажного блока);
не горит правый задний габарит (проверяем жёлтый провод от колодки правого заднего фонаря до клеммы №9, колодки Х9 монтажного блока);
не горит левый передний габарит (проверяем жёлто-чёрный провод от клеммы №4 фары, до клеммы №10, колодки Х6 монтажного блока);
не горит левый задний габарит (проверяем жёлто-чёрный провод от колодки правого заднего фонаря до клеммы №17, колодки Х9 монтажного блока);

Если прекращают работу обе лампы по правому или левому борту автомобиля, тогда поиск неисправности нужно начинать с проверки соответствующих предохранителей, расположенных в монтажном блоке под капотом автомобиля ВАЗ-2114, так как одновременное перегорание сразу двух ламп габаритов, мало вероятно. Перегорание предохранителя F10, определяется очень легко, так это приведёт к прекращению горения, ламп подсветки выключателей приборов. Также, причиной отключения ламп габаритов, может стать выход из строя реле К4.

3 комментария

При нажатии на педаль тормоза, включаются задние поворотники . При включении поворотников , задние габориты начинают переключатся и светить ,как гирлянды ?

При подключении к плате в фишке (разъёме) провода не правильно подцепили. А сама фишка видать не родная, а кем-то неграмотно, несмотря схемы, прицепленна. У вас провод, что отвечает за поворотки — на месте габаритов. Лечется легко. Нужно перекинуть провода от проводки на фишке. Нужно найти на плате задних стопаре массу (на плате зелёная полоска, которая проходит под каждым патроном — лампочкой); посмотреть, через какой провод конектися через фишку и подключать к чёрному проводу от задней проводки. Потом берём провод на фишке ниже и соединяем в такой последовательности: 1 провод в фишке с черным (масса), 2 — голубым (поворотник), 3 — красным (стопак), 4 — жёлтым (габарит)

По пр. борту не горят габариты, предохранители целые, лампочки тоже. Может ли дело быть в К4?

Автомобильные габаритные огни относятся к светосигнальным огням. На современных автомобилях они выполняют роль сигналов обозначающих их наличие на обочине или на стоянке, а также размеры объекта. Правилами эксплуатации транспортных средств и ПДД установлено, что водитель обязан в темное время суток во время остановки или стоянки обозначать препятствия в виде машины включением габаритных огней. А при тумане габаритные огни включаются вместе с противотуманными фарами. Габариты бывают передние и задние.

Процесс замены

Задние фары прикрепляются к кузову авто ВАЗ 21099, 2108 или 2109 при помощи 4 гаек. Для демонтажа системы освещения вам понадобится:

Алгоритм работы таков:

Чтобы добраться до гаек, снимите багажную обшивку модели 21099 в соответствующем месте (если обшивка установлена).
Отсоедините штекер питания, который прикрепляется к плате.
Отворачивайте 4 гайки при помощи ключа.
При откручивании последней гайки держите заднюю фару снаружи, чтобы предотвратить ее падение и разбивание.
После демонтажа всех 4 гаек вынимайте фонарь.

Не забывайте при установке новой фары сзади модели 21099 подсоединить проводку на «массу», которая крепится к одной из шпилек.

В таких случаях езда становится тихой, спокойной и непринужденной, но как все меняется, когда перегорает хотя бы одна лампочка. Сколько это доставляет неудобств и аварийных ситуаций, к тому же еще можно нарваться штраф от работника дорожной службы.

Не горят габариты на ВАЗ 2109, тогда ищите причину в проводке. Даже опытные водители рекомендуют перед выездом тщательным образом проверять работоспособность всех приборов и узлов. Не исключением есть и девятка, в которой частенько может отказать оптика по различным причинам, среди которых:

Задние фонари(фары) Ваз 2108, Ваз 2109, Ваз 21099 имеют следующие лампочки: 1) Стоп-сигналы. 2) Габариты. 3) Задний ход. 4) Повороты. 5) Противотуманный фонарь.

Плата заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099

От монтажного блока на задние фары идет жгут проводов. Назначение каждого отдельного провода в жгуте можно понять по его цвету: 1) Стоп-сигналы — красный 2) Габариты — желтый 3) Задний ход — зеленый. 4) Повороты — голубой. 5) Противотуманный фонарь — оранжево черный.

Снимаем разъем с платы заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099

Естественно надо понимать, что если машина Ваз 2108, Ваз 2109, Ваз 21099 старая и много кто занимался проводкой, то цветовое соответствие провода его назначению может быть нарушено. То есть красный провод может быть переделан не на стоп-сигналы, а к примеру на габариты. Но вообще это очень важный момент: разработчики Ваз 2108, Ваз 2109, Ваз 21099 специально функциональное назначение провода помечали определенным цветом, чтобы было легче при эксплуатации.

Плата фонаря Ваз 2108, Ваз 2109, Ваз 21099

Если не работает какой-то световой сигнал в задней фаре Ваз 2108, Ваз 2109, Ваз 21099,то прежде чем лезть в монтажный блок и открывать электросхему, проверяем следующее: 1) Надежность крепления массы задней фары к корпусу Ваз 2108, Ваз 2109, Ваз 21099. 2)

Проверяем надежность крепления разъема проводов к фаре. 3) Целостность лампочки 4) Качество контакта лампочки к плате фонаря. Очень часто бывает, что все целое и лампочка и масса хорошая, и 12 Вольт на лампочку приходят, а она не светит. Причина — плохой контакт между лампочкой и платой. В таком случае надо почистить и цоколь лампочки и площадку на фонаре мелкой наждачкой.

Как сказал один умный человек: «Электрика — наука о контактах». Чтобы разобрать задний фонарь Ваз 2108, Ваз 2109, Ваз 21099 сначала снимаем защитную пластмассовую крышку. Затем отсоединяем черный провод фонаря от массы. Затем снимаем разъем с платы фонаря и вынимаем саму плату с лампочками из корпуса фары. Если необходима замена самой фары, то откручиваем оставшиеся болты крепления фары к раме автомобиля и вынимаем ее.

Корпус фонаря Ваз 2108, Ваз 2109, Ваз 21099

Есть один важный момент, который многие владельцы Ваз 2108, Ваз 2109, Ваз 21099 не знают. Это задний противотуманный фонарь. Включается он кнопочкой между кнопкой аварийной сигнализации и обогревом заднего стекла. Работать задний противотуманный фонарь будет только если: 1) Включено зажигание. 2) Включен ближний свет фар. 3) Нажата кнопка включения фонаря. Лампа противотуманного фонаря Ваз 2108, Ваз 2109, Ваз 21099 — единственная, которая имеет отражатель внутри фары. Благодаря этому отражателю свечение фонаря становится более ярким.

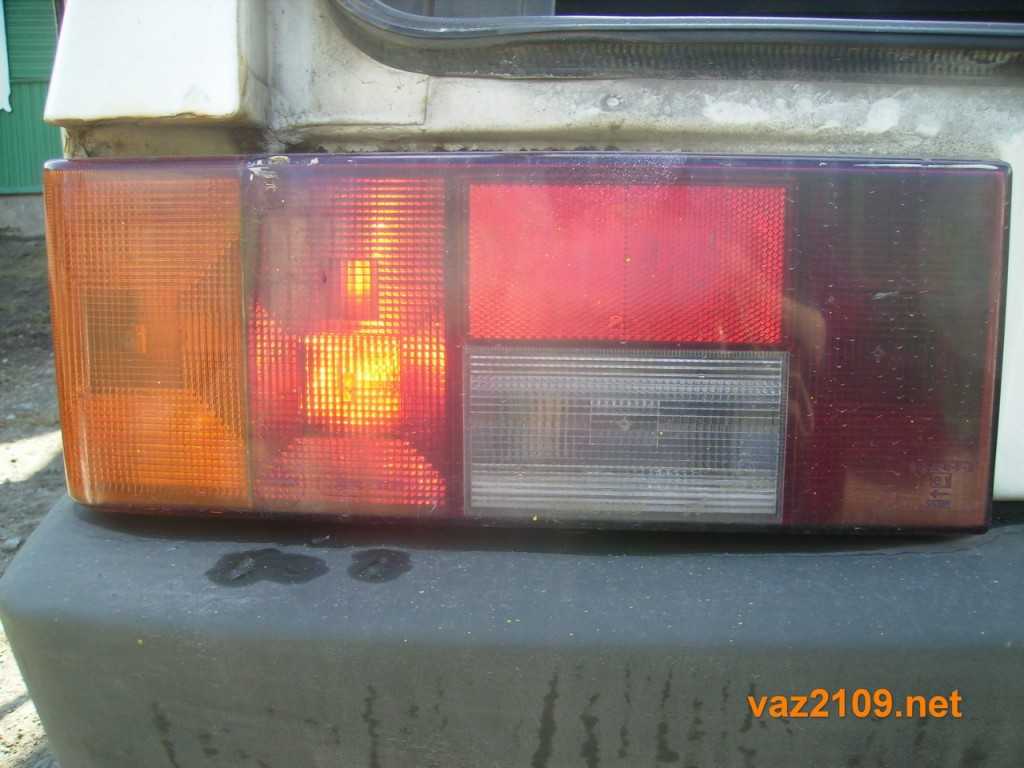

Включен габарит Ваз 2108, Ваз 2109, Ваз 21099

Включен задний противотуманный фонарь Ваз 2108, Ваз 2109, Ваз 21099

Мощности лампочек заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099: Габариты 5 Ватт Противотуманный фонарь 21 Ватт Задний ход 21 Ватт Стоп сигнал 21 Ватт Поворотник 21 Ватт
