Ремонт и тюнинг задних фонарей на легендарных «Девятках» — ВАЗ 2109

Причины поломки задних деталей системы освещения и действия водителя

О том, в чем может заключаться поломка и как решить проблему можно узнать ниже. Речь пойдет о модифицированных девятках.

Возможные неисправности стоп-сигналов и их устранение

  1. Вследствие перепада напряжения может случиться замыкание и лапочки перегорят.
  2. Если пришло время зачистить провода, потому что окислились контакты и клеммы недостаточно хорошо проводят ток.
  3. Часто, в случае перепада напряжения может потребоваться демонтаж и замена предохранителей.
  4. Если произошел разрыв или залом контактов датчика заднего хода.

Снятие датчика выключателя стоп-сигналов

В случае перечисленных проблем легче всего, конечно, поставить новую лампу. Это происходит без затруднений: необходимо лишь отключить свет, открыть багажник и изъять колодку проводов. После этого зажав фиксирующие элементы, которые установлены с боков, достать панель и открутить лампу. На ее место поставить новое световое устройство и собрать комплекцию в обратной последовательности. Если говорить о стопах, не работать могут как обе лампы, так и одна из них, то есть только в одной блок-фаре.

При возникновении такой неполадки необходимо тут же провести диагностику:

  1. Проверить предохранитель и, если есть необходимость, заменить его на новый. Устранить поломку мало, ведь, как и в случае с человеческими болезнями, перегорание может быть ошибкой в системе, которую потребуется устранить. Если этого не сделать, можно менять устройство до конца дней ВАЗ 21099. Одной из причин может быть замыкание.
  2. Если окислились проводки в патронах ламп сигналов, лампу немного нужно покрутить в патроне, чтобы соскоблить разрушенный слой. Чтобы проделанная работа была более эффективной, можно прочистить контакты наждачкой.
  3. В случае перегорания ламп в стопах, нужно заменить ее на новую и проверить, будет ли работать система. А если плохие контакты, их нужно зачистить и на плате, и на колодке проводов.
  4. Если перегорели дорожки в плате блок-фар, тогда можно вытащить плату и визуально диагностировать ее целостность. Если есть перегоревшие дорожки, их можно модифицировав, заменив проводки.
  5. Неисправен датчик или нарушена электрическая цепь. Во-первых, необходимо снять с датчика красный и белый провода и соединить их куском провода. Если стоп-сигналы загорелись, значить датчик необходимо заменить, если нет, нужно проверить электроцепь. Ее нужно проверить на наличие разрывов контактов.

Полезные рекомендации

Схема проводки ваз 2109 необходима и без всяких намерений внесения изменений в устройство автомобиля, ведь в процессе эксплуатации проводка подвергается:

Соответственно, от владельца требуется профилактический осмотр штатной проводки с целью выявления нарушений изоляции и механических повреждений. Своевременное обнаружение неисправности позволит оперативно исправить и предотвратить более существенные отказы в работе электронных устройств автомобиля.

Выводы: надеемся, что освещенные в данной статье вопросы уберегут вас от необдуманного вмешательства в электросхему автомобиля. А если и потребуется осуществить замену штатной проводки, то вы сделаете это в соответствии с рекомендациями завода-изготовителя.

Не горят задние фонари ВАЗ 2109 — ремонт и доработка

Функционирование задних фонарей любого автомобиля по причине обеспечения безопасности на дороге является необходимым. Эти устройства сзади машины выполняют осветительную и информационную функцию (предупреждают участников дорожного движения о движении авто).

  • освещение заднего хода;
  • габаритное освещение;
  • стоп-сигналы;
  • поворотники;
  • аварийную сигнализацию.

Фары заднего вида для ВАЗ 21099

Строение осветительных устройств таково:

  • корпус, выполненный преимущественно из пластика (в некоторых случаях — из стекла);
  • ламподержатель;
  • защелка для удерживания проводов;
  • рассеиватель световых лучей для равномерного освещения дорожного покрытия. Клеится к корпусу изделия сзади, так что при поломке нуждается в замене вместе с корпусом.

Устройство задней фары на ВАЗ 2109-2108 и 21099

В ВАЗ 2108 или 2109 сзади могут устанавливаться следующие виды задних фонарей:

  • лампы накаливания. Недорогие, но относительно быстро выходят из строя и не являются достаточно яркими. Такие лампы горят желтым светом, который при неблагоприятных погодных условиях не слишком виден;
  • галогенные лампочки. Считаются более современными и долговечными, так как из их колбы откачивается воздух, и закачивается инертный газ. В продаже есть модели с цоколями Н1 и Н3;
  • светодиоды. Горят холодным белым светом, служат в несколько раз дольше ламп накаливания. Реализуются лентами и сегодня часто заменяют морально устаревшие лампы накаливания.

Светодиодные задние фары на Ваз 2108

Схема проводки ВАЗ-2109 карбюратор

  1. Головная фара.
  2. Электродвигатель системы очистки стекол фар. Опциональная деталь, применялась в основном на экспортных машинах.
  3. Концевой переключатель для питания лампы освещения моторного отсека.
  4. Клаксон.
  5. Электрический двигатель привода вентилятора, установленного на радиаторе системы охлаждения.
  6. Температурный индикатор, подающий управляющий сигнал для электропривода крыльчатки вентилятора.
  7. Генератор переменного тока.
  8. Клапан подачи жидкости на стекла фар. Применяется совместно с п. 2.
  9. Клапан подачи жидкости на стекло пятой двери.
  10. Клапан подачи жидкости на переднее стекло.
  11. Свечи системы зажигания.
  12. Датчик Холла, служащий для распределения импульсов зажигания.
  13. Катушка.
  14. Концевой выключатель огней включенной передачи заднего хода.
  15. Измеритель температуры жидкости в системе охлаждения.
  16. Стартер.
  17. Аккумуляторная батарея.
  18. Датчик, замеряющий уровень жидкости в усилителе тормозов.
  19. Коммутатор, управляющий системой зажигания.
  20. Датчик определения положения верхней мертвой точки поршня первого цилиндра. Ставился на некоторые экспортные ВАЗ 2109 с системой диагностики. Встречается только на машинах до 1995 года.
  21. Диагностическая колодка. Опциональный элемент, устанавливается совместно с п. 20.
  22. Контроллер управления электромагнитным клапаном, установленным в карбюраторе.
  23. Блок контактов включения стартера.
  24. Концевой переключатель на карбюраторе.
  25. Клапан экономайзера.
  26. Датчик, сигнализирующий об аварийном снижении давления масла.
  27. Привод насоса омывателя.
  28. Двигатель крыльчатки вентилятора системы вентиляции и отопления.
  29. Сопротивление, обеспечивающее дополнительные скорости вращения вентилятора.
  30. Переключатель скоростей.
  31. Привод очистителя ветрового стекла.
  32. Прикуриватель.
  33. Система подсветки рычажков регулировки параметров работы отопителя.
  34. Розетка для дополнительного оборудования.
  35. Лампа вспомогательного освещения моторного отсека.
  36. Система подсветки перчаточного ящика на панели приборов.
  37. Монтажный блок реле и плавких вставок.
  38. Переключатель освещения панели приборов.
  39. Концевик лампы стояночного тормоза.
  40. Концевик ламп торможения.
  41. Блок рычагов подрулевого переключателя.
  42. Переключатель ламп наружного света.
  43. Переключатель аварийной сигнализации.
  44. Включение задней противотуманной фары.
  45. Биметаллический предохранитель противотуманной фары.
  46. Переключатель обогрева стекла на пятой двери.
  47. Повторители поворотов на передних крыльях.
  48. Центральный плафон салонной подсветки.
  49. Индивидуальный плафон подсветки.
  50. Переключатели работы подсветки на средних стойках.
  51. Коммутационный блок зажигания.
  52. Замок зажигания.
  53. Комбинация приборов «низкого» типа.
  54. Концевик «подсоса» на карбюраторе.
  55. Задние фонари.
  56. Измеритель уровня топлива в баке.
  57. Обогрев стекла.
  58. Привод заднего дворника.
  59. Два плафона подсветки номера.

Электросхема ВАЗ-2109 карбюратор — полный вид:

На всех карбюраторных «девятках» применяется одинаковая система бесконтактного зажигания, построенная на основе электронного коммутатора и датчика Холла.

Тюнинг ВАЗ 2109

Сейчас в соответствии с действующими правилами необходимо ездить в дневное время с включенным ближним светом, либо противотуманными фарами. Если на вашем ВАЗ 2109 не установлены противотуманки, в этой статье можно посмотреть как их установить. И если индикация включения ПТФ обычно в автомобиле присутствует (в Lada Samara с высокой панелью это лампочка рядом с кнопкой включения ПТФ, с европанелью – на самой кнопке их включения) то включение ближнего света никак не отображается на приборной панели. Световое пятно от ближнего света на дороге, когда на улице светло также не видно, поэтому быстро определить, включен ли ближний свет днем можно только по положению кнопки их включения, что не достаточно информативно.

Зададимся целью установить индикацию включения ближнего света фар на Ладу Самару самостоятельно.

Сразу оговоримся, что в этой статье будет рассмотрен вариант установки индикации включении ближнего света на европанели Самары, где за включение габаритов и ближнего света отвечает вот такая кнопка:

Приступаем. Для доработки кнопки нам понадобится такая же кнопка-донор, так как на ней не хватает самого светодиода индикации, контактных усиков и самих контактов.

Усики и светодиод извлекаются из кнопки-донора и устанавливаются в дорабатываемую кнопку достаточно легко. А вот с контактами придется повозиться, так как они имеют зубчики, которые не дают пластинам контактов свободно извлекаться из кнопки. Придется воспользоваться инструментом. Возможно, придется распилить кнопку-донор для их извлечения.

Доработанная кнопка выглядит так:

Теперь надо доработать подключение, надо припаять вот такие проводки на контакты на кнопку со стороны контактов либо на самой кнопке, либо в разъеме подключения.

Однако окошечко для светодиода индикации включения ближнего света закрашено, и свет сквозь него практически не пробивается. Надо почистить его от краски с помощью тонкой отвертки.

Вот результат.

Доработка подсветки клавиши включения ближнего света ВАЗ 2109

Небольшую доработку кнопки переключателя габариты/ближний свет можно выполнить и на ВАЗ 2109 с высокой/низкой панелью, а именно можно сделать так, чтобы подсветка самой кнопки (пиктограммы лампочки) загоралась при включении зажигания. Это облегчает поиск кнопки на ощупь в темноте, особенно на низкой панели.

На рисунке мы видим кнопку ближнего света ваз 2109 с обратной стороны. Для того что бы при повороте ключа загоралась подсветка этой клавиши надо с контакта 3 (питание с замка зажигание) кинуть перемычку на «+» лампочки, если делать это не диодом то ближний свет будет гореть и при выключенном зажигании. Дальше, что бы у нас не горела вся панель мы разъединяем, провода, которые приходили ранее на «+» лампочки (2 провода белые с черным a и b), и все хорошо но теперь если включить фары и выключить зажигание подсветка кнопки тоже пропадет по этому провода a и b мы так же подключаем через диод на плюс лампочки. В итоге при повороте ключа загорается кнопка, а при выключенном зажигании кнопка не гаснет пока ее не отключат. Для удобства монтажа все операции делаем на разъеме, к которому подключается кнопка.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

(1 голос, среднее: 5 из 5)

Автоматическое включение ближнего света фар

Плавное включение и выключение ближнего света фар

Что можно изменять в электросхеме

Давайте разберемся, что именно подвергают переделкам владельцы автомобилей.

Причем, укажем только те переделки, которые не запрещены заводом-изготовителем и действующими нормативами:

  1. Установка новой панели приборов;
  2. Переделка внутреннего (внутрисалонного) освещения;
  3. Установка дополнительных повторителей поворотов в зеркала заднего вида;
  4. Установка дополнительных фар (противотуманок);
  5. Установка акустической и мультимедийной системы;
  6. Установка иммобилайзера.

Внутрисалонные переделки

Многим владельцам приходит на ум желание улучшить освещение в салоне автомобиля.

Напомним, что внутри легкового транспортного средства есть несколько мест, оборудованных источниками освещения:

  1. Непосредственно сам салон (внутрисалонное освещение);
  2. Бардачок;
  3. Прикуриватель;
  4. Панель приборов (лампа освещения комбинации приборов и лампа подсветки символов)

Если вам, как владельцу, по душе высокая панель в салоне, то без замены штатной проводки не обойтись. Поскольку:

  1. Контрольные приборы имеют иное расположение на панели;
  2. Штатной длины проводов не хватает;
  3. Клеммные колодки также могут иметь отличия.

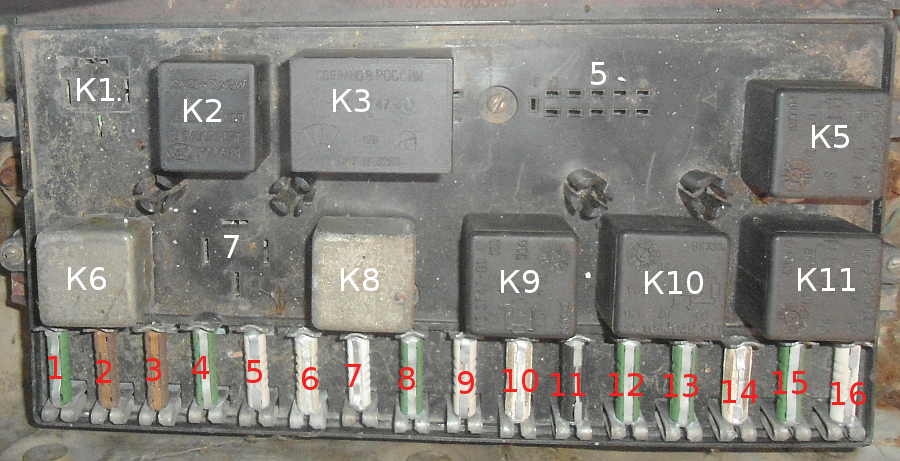

Предохранители автомобиля ВАЗ-2109

  • Страница 1 из 2
  • Если на автомобиле не работает какой-либо из электрических приборов, в первую очередь проверьте предохранитель в цепи этого прибора.
  • В зависимости от года выпуска на автомобиле может быть установлен один из двух блоков.

Блоки разных лет выпуска имеют предохранители разных типов.

Всегда имейте с собой комплект запасных предохранителей.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это приведет к выходу из строя электрических приборов автомобиля.

  1. Большинство электрических цепей защищены плавкими предохранителями.
  2. Блок предохранителей установлен в задней части моторного отсека со стороны водителя.
  3. На внутренней стороне крышки блока нанесены номера предохранителей и сила тока в амперах.
  4. Новый блок предохранителей.
  5. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в таблице.
  6. Каждому из блоков подходят только свои предохранители.
  7. Величина силы тока в амперах, на которую рассчитаны предохранители, указана на корпусе предохранителя.
  8. Блок предохранителей раннего выпуска
  9. Номера предохранителей ранних лет выпуска, приборы защищаемых ими цепей, а также сила тока приведены в таблице
  10. Нажмите на защелки с обеих сторон крышки и снимите ее.
  11. Для извлечения предохранителей из блока используйте пинцет, который закреплен в блоке.
  12. Захватите пинцетом предохранитель и выньте его.

Вышедший из строя предохранитель. Нить предохранителя перегорела.

  • В передней части блока установлены запасные предохранители.
  • Чтобы установить предохранитель, вставьте его в разъем гнезда и нажмите до фиксации.
  • С левой стороны под панелью приборов на проводах установлен дополнительный предохранитель на 8 А, защищающий цепь задних противотуманных фонарей.

Цепи генератора, зажигания, пуска двигателя (аккумулятор, стартер и т.д.), реле включения фар и реле центральной блокировки дверей не защищены предохранителями

Как починить неисправности стартера своими руками

Электрическая составляющая стартера состоит из таких конструктивных элементов:

  • обмотка;
  • щеточный узел;
  • втягивающее реле.

Проверяя втягивающее реле, пропустите работу стартера, обходя его коммутацию. На реле расположены сразу 3 клеммы, одна из которых является управляющей. Оставшиеся 2 крупные клеммы, находящиеся на входе в АКБ и на выходе стартера, замыкают с помощью отвертки или гаечного ключа. Достаточно замыкания не небольшой временной отрезок, главное, чтобы инструмент, который вы используете, не прикасался к металлическому корпусу прямо под капотом.

Помните, что заводить двигатель таким путем запрещается, ведь основная шестерня приспособления не входит в зацепление.

Скорее всего, контактные плоскости на внутренней плоскости попросту сгорели, и потому сверху сформировался слой диэлектрика из оксидов металлов. Для обгорания контактов нет надобности прилагать большие усилия, достаточно одного запуска движка ВАЗ-2109.

Починить втягивающее реле ВАЗ-2109 удается 2 способами:

  1. Демонтируйте прибор и разберите его на составляющие, зачистите контакты.
  2. Если есть материальная возможность, лучше реле заменить полностью. Практика показывает, что, если реле вышло из строя, для возобновления его работы контакты придется чистить все чаще. Если хотите, чтобы отремонтированное реле прослужило долго, отдавайте предпочтение этому варианту ремонта стартера, если прибор не крутится и не щелкает.

Подкапотные переделки

Помимо замены силового агрегата после выработки ним ресурса, в подкапотном пространстве есть множество узлов, проводка которых также нуждается в замене:

  1. высоковольтные провода от блока зажигания;
  2. проводка различных контрольных датчиков;
  3. силовые кабели аккумуляторной батареи (места соединения наиболее подвержены коррозии).

Особого контроля требуют многочисленные датчики в подкапотном пространстве:

  1. Датчик температуры охлаждающей жидкости – при неисправной электропроводке водитель не заметит перегрева силового агрегата;
  2. Датчик уровня тормозной жидкости в расширительном бачке – протечка или низкий уровень могут привести к отказу тормозной системы;
  3. Датчиков системы АВС – окисление контактов или нарушение целостности проводки может привести к отказу системы;
  4. Датчик выхлопных газов – на основе его показаний электронный блок «готовит» топливо-воздушную смесь. Если датчик не будет работать, то увеличится расход бензина.

Полезным дополнением функциональности автомобилю является приобретение современной противоугонной системы.

Установка современной сигнализации – особая тема, поскольку ее работа затрагивает сразу несколько основных узлов и систем автомобиля семейства ВАЗ:

  1. Общая электрическая система;
  2. Система питания;
  3. Звуковая и световая цепь и исполнительные устройства (габаритные огни, фары головного света, звуковые сигналы);
  4. Штатный иммобилайзер.

Общие переделки

Установка дополнительных противотуманных фар относится к общим переделкам, поскольку:

  1. Затрагивает оборудование в подкапотном пространстве;
  2. Вмешивается в панель приборов внутри салона;
  3. Подключается к штатной системе электроснабжения автомобиля;
  4. Крепится к силовому кузову.

Для установки и подключения противотуманных фар потребуется схема электропроводки на ваз 2109, ведь в комплектацию входят:

  1. Соединительные провода;
  2. Клеммные колодки;
  3. Реле включения;
  4. Исполнительные механизмы (кнопки);
  5. Лампа подсветки (или светодиод), сигнализирующие о состоянии осветительных приборов.

Переделываем задние фонари на ВАЗ 2108/2109

В этом рассказе автор решил поделиться тем, как можно переделать стандартные задние фонари на ВАЗ 2108 и соответственно на «Девятке». После такой переделки фонари начинают работать принципиально по новому. Стандартные ламы освещения здесь заменены светодиодной лентой, которая работает куда надежнее ламп, да и долговечнее. Такой тюнинг делается довольно просто и быстро, с этим справиться любой, кто однажды держал в руках паяльник.

Материалы и инструменты для изготовления: – черная матовая краска; – эпоксидная смола; – накладки на фонари (черные); – светодиодная лента; – дрель со сверлами; – диоды; – черный силиконовый герметик; – паяльник с припоем, провода, ножницы и другие мелочи.

Процесс тюнинга фонарей: Шаг первый. Установка светодиодов и покраска фонарей

Сперва на внешнюю часть фонаря нужно приклеить светодиодную ленту. Для этого изначально нужно разметить фонарь и определить с тем, как диоды будут на нем располагаться. Далее светодиодная лента обязательно фиксируется с помощью эпоксидной смолы. В противном случае лента будет отставать, так как диоды довольно сильно нагреваются при работе.

После этого из бумаги нужно вырезать квадратики и наклеить их на каждый светодиод, это нужно для защиты, чтобы диод не был окрашен. Ну а после этого фонарь красится в черный матовый цвет прямо поверх светодиодов. После того как краска высохнет, бумажки можно будет снять и диоды будут открыты.

Шаг второй. Установка накладок на фонари

Чтобы скрыть светодиоды, поверх фонаря устанавливаются накладки, которые автор предварительно покупает в магазине. Пара таких фонарей обошлась в 400 рублей, были выбраны фонари черного цвета. Благодаря этому родные фонари практически не видно даже днем, благодаря тому, что она окрашены в черный цвет. Крепятся накладки с помощью черного силиконового герметика, это обеспечивает хорошую герметичность и фиксацию.

Шаг третий. Подключение диодов

Чтобы подключить светодиодные ленты, в родном фонаре нужно сделать отверстия под провода. Далее провода просто припаиваются к тем контактам, к которым подключаются стандартные лампочки. Стоп-сигнал и габарит нужно подключать через диоды, для этого подойдут диоды с выпрямительных мостов, так как они достаточно мощные для этих целей. Обычные диоды могут сгореть. При нажатии на тормоз загораются не только стоп-сигналы, но и задние габариты.Ну и соответственно нужно не забыть подключить правый и левый поворот.

Вот и все, на этом тюнинг можно считать оконченным. Что же вышло, можно посмотреть на видео.

Демонтаж и замена фонарей сзади

  1. Замену лучше всего произвести до того, как начнутся проблемы с проводкой.
  2. Для работы нужно снять фонари. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в багажнике.
  3. Теперь отвернуть фиксирующие винты на накладке и снять их.
  4. Отключить колодку с проводами и аккуратно изъять ее, следя за тем, чтобы не повредить плату, потому что она плотно сидит на своем месте.
  5. Теперь ключом на 10 отвернуть 4 гайки крепления корпуса фары. Снять деталь с машины. Теперь можно установить новую деталь и спокойно приступить к замене.
  6. Сбор совершается в обратном порядке (автор видео — Automaniac1994).

Где находятся предохранители ВАЗ-2108 2109 21099

Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

  • K1-реле включения очистителей фар;
  • K2-реле-прерыватель указателей поворота и аварийной сигнализации;
  • K3-реле стеклоочистителя ветрового окна;
  • K4-реле контроля исправности ламп;
  • K5-реле включения стеклоподъемников;
  • K6 — реле включения звуковых сигналов;
  • K7-реле включения электрообогрева заднего стекла;
  • K8-реле включения дальнего света фар;
  • K9-реле включения ближнего света фар;
  • F1-F16 — плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

  • K1 — Реле включения очистителей фар
  • K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
  • K3 — Реле очистителя ветрового стекла
  • K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
  • K5 — Реле включения стеклоподъёмников
  • K6 — Реле включения звукового сигнала
  • K7 — Реле включения обогрева заднего стекла
  • K8 — Реле включения дальнего света фар
  • K9 — Реле включения ближнего света фар
  • F1 — F16 — Плавкие предохранители
  • F1 — F20 — Запасные предохранители

Монтажный блок предохранителей 17.3722

  • 1 — реле включения очистителей фар (K6)
  • 2 — реле времени омывателя заднего стекла (K1)
  • 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
  • 4 — реле стеклоочистителя (KЗ)
  • 5 — контактные перемычки на месте реле контроля исправности ламп
  • 6 — реле включения обогрева заднего стекла (K10)
  • 7 — запасной предохранитель
  • 8 — реле включения дальнего света фар (K5)
  • 9 — реле включения ближнего света фар (K11)
  • 10 — предохранитель
  • 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
  • 12 — реле включения звукового сигнала (K8)

Описание предохранителей монтажного блока для  ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

№ предохранителя Расшифровка
1 (8 A)

F9 (7,5 A)

Правая противотуманная фара
2 (8 A)

F8 (7,5 A)

Левая противотуманная фара
3 (8 A)

F1 (10 A)

Очистители фар (в момент включения).

Реле включения очистителей фар (контакты). Клапан включения омыва фар

4 (16 A)

F7 (30 A)

Очистители фар (в рабочем режиме).

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печки

Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омыва ветрового и заднего стекол.

Реле (обмотка) включения электровентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения вещевого ящика

5 (8 A)

F16 (15 A)

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.

Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «STOP».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 A)

F3 (10 A)

Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A)

F6 (30 A)

Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников

7 (8 A)

F10 (7,5 A)

Фонари освещения номерного знака. Подкапотная лампа.

Лампы освещения приборов.

Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

8 (16 A)

F5 (20 A)

Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).

Звуковой сигнал и реле его включения

9 (8 A)

F10 (7,5 A)

Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет)

10 (8 A)

F11 (7.5 A)

Правая фара (габаритный сеет).

Правый задний фонарь (габаритный свет)

11 (8 A)

F2 (10 A)

Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации

12 (16 A)

F4 (20 A)

Элемент обогрева заднего стекла.

Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель

13 (8 A)

F15 (7,5 A)

Правая фара (дальний свет)
14 (8 A)

F14 (7.5)

Левая фара (дальний свет).

Контрольная лампа включения дальнего света фар

15 (8 A)

F13 (7,5 A)

Левая фара (ближний свет)
16 (8 A)

F12 (7,5 A)

Правая фара (ближний свет)

Блок предохранителей нового образца ВАЗ 2109

1. 8А Резервный предохранитель2. 8А Резервный предохранитель3. 8А Резервный предохранитель4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки5. 3А Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза6. 8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона7. 8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора9. 8А Лампа левых габаритов, лампа левых задних габаритов10. 8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок11. 8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки12. 16А Прикуриватель, розетка для лампы переноски13. 8А Дальний свет правой фары14. 8А Дальний свет левой фары, контрольная лампа дальней оптики15. 8А Ближний свет правой фары16. 8А Ближний свет левой фары

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
