Можно ли самостоятельно подключить противотуманки на ваз-2110

Особенности ПТФ отличие от головных фар

Итак, основной задачей противотуманных фар является освещение дороги в условиях плохой видимости (дождь, снег, туман и т.д.). Однако, в отличие от головного света, есть особенности.

Прежде всего, ПТФ должны иметь максимально четкую верхнюю светотеневую границу, а также пучок света должен быть строго внизу и оказываться максимально широким. Если эти условия не соблюдены, это может стать проблемой как для водителя ТС, так и для других участников дорожного движения, которые движутся по встречной полосе.

Еще отметим, что даже если в головных фарах стоит самая мощная лампа, особенности, назначение и место установки таких фар не позволяет эффективно освещать дорогу в туман или в дождь.

Дело в том, что головной свет должен как можно дальше освещать дорогу, не слепить встречных водителей и захватывать обочину.  Однако в условиях ограниченной видимости ни дальний, ни ближний свет не справляются с такой задачей. Причина — мощный световой поток отражается от частиц влаги, перед водителем появляется мутная «стена». Особенно это заметно при включении дальнего света.

В свою очередь, качественные ПТФ отличаются меньшей мощностью, а сама оптика выполнена и установлена так, чтобы свет  туманок буквально «пробивал» влагу и туман. Главный секрет в том, что обычно туман не касается земли, а противотуманные фары стоят максимально низко.

С одной стороны, туманки светят не так ярко и далеко, как головной свет, однако в условиях плохой видимости именно они освещают несколько метров дороги перед автомобилем. Главное, соблюдать правила установки ПТФ и настройки такой оптики.

В двух словах, существуют четкие нормы и стандарты, которых нужно обязательно придерживаться при установке. Дополнительные регулировки позволяют выставить туманки так, чтобы световой поток ложился на дорогу, не слепил водителя, не формировал «стену» в тумане перед автомобилем и т.п.

При этом важно понимать, что дешевые и некачественные ПТФ, а также неправильно установленные противотуманные фары ВАЗ или любого другого авто будут слепить встречные автомобили, однако не способны осветить дорогу в полной мере

По этой причине во время подбора туманок, в первую очередь, нужно уделять данной оптике особое внимание.

противотуманные фары ваз 2110 установка снаружи

1) Снимаем заглушки в бампере, чтобы вставить фары.

Снимаем заглушки в бампере.

2) Устанавливаем облицовку противотуманки.

3)Прикручиваем крепления двумя саморезами.

Прикручиваем крепления ПТФ саморезами.

4) Осталось подключить противотуманки на ваз 2110, соединив разъемы.

Подключаем провода соединив разъемы “папа”-“мама”.

Если ПТФ с ксеноном, то вам необходим корректор фар, для регулировки светового потока.

1) выбираем место для установки — обычно небольшой отсек находящийся под бампером. Для ваз2110 существует два вида ПТФ: рифленые (рассеивающие свет) и прозрачные (свет идет пятнами). Прозрачные – более модный вариант, но наименее полезный.

2) необходимо приобрести клавишу с желтым индикатором, провода, реле, клемму для массы, узкую широкую клеммы типа «папа»и соответствующие им клеммы типа «мама», а также колодки и рамки для фар.

3) Под капотом отсоединяем провода, идущие к датчику уровня жидкости и омывательному бачку. Для откручиваем гайку бачка омывателя и вытягиваем пучок проводов, находящийся под левым лонжероном.

4) В разъеме Ш-1 нам нужны три провода: два желто-черных и один желтый.

5) Затем отрезаем два куска от желтого провода и протягиваем их внутрь салона машины. Зачищаем провода, крепим к ним широкие клеммы типа «папа», после этого вставляем их в колодку, чтобы помеченный провод соединился с желто-черным. Соединяем колодку и прижимаем к жгуту два желтых провода, ставим бачок омывателя на место.

6) Далее берем еще два куска провода длиной 50см каждый. Крепим к ним клемму под массу и прикручиваем к шпильке вместе с проводом массы от фар.

7) протягиваем провод противотуманки из переднего лонжерона, вытаскиваем оба провода там, где будет крепиться сама фара. На каждый провод цепляем широкую клемму массы.

8) Далее надеваем скобы на бампер, а колодки широкой клеммы типа «мама» — на провода

9) Вставляем лампочки в фары.

10) Присоединяем желтый провод к лампочке, а черный к корпусу.

На всю процедуру установки ПТФ уходит около двух часов.

2) Берем колодку ПТФ, и протягиваем красный провод до черного ящика (ЧЯ), подсоединяем его к колодке реле №85.

Вот этот самый провод.

3) Контакт №3 в колодке Ш-1 запитываем из клеммы №30, находящейся на колодке реле.

4) Контакт №5 из колодки Ш-1 соединяем с клеммой №87 в колодке реле.

Контакт номер пять.

5) Соединяем при помощи коннектора черные провода, на колодке реле №86 и на контакте №4 из колодки Ш-2.

6) Затем подключаем к контакту №1 колодки Ш-1 желтый провод, и ведем его к левой фаре.

Подключаем к контакту №1 колодки Ш-1.

7) К контакту №6 колодки Ш-1 подключаем при помощи желто-черного провода правую фару.

Подключаем правую фару.

8) Вставляем колодку Ш-1 в разъем.

Подключенная колодка Ш-1.

9) Колодку реле размещаем на задней стенке черного ящика.

10) Переходим к приборной панели. Зеленый провод от колодки ПТФ, находящийся на контакте №10 подключаем к контакту №58R (на фото он сверху).

Сверху мы видим тот самый провод.

11) Соединяем два белых провода. Один от колодки ПТФ, а другой – от переключателя освещения с помощью коннектора. Черный провод с черным соответственно. Возвращаем соединения приборов, кнопки и козырек на свои места.

Соединяем белые и черные провода коннекторами.

12) Возвращаем кнопку с проводами ПТФ назад в корпус приборной панели.

Возвращаем провода и кнопку в корпус.

13) Оставшиеся два провода: черный идущий от контакта №7 и розовый исходящий от контакта №9 подключаем к индикатору включения противотуманных фар через колодку.

Подключаем провода через колодку.

14) Вставляем кнопку в панель.

Проверяем работу подсветки.

Проверяем работу индикатора.

Подключение противотуманок завершено, дополнительно рекомендуем посмотреть обучающее видео.

Устанавливаем ксенон в противотуманки ваз 2110 своими руками

Сначала лампочки H1 устанавливаем в крышку от пластиковой бутылки. Затем, при помощи герметика, в фару.

Лампочка установленная в крышку от бутылки.

Часто встречаются автомобили с ксеноном, установленным в фары главного света. Если пучок света при этом имеет ровные границы возможно даже узаконить ксенон при оформлении документов на авто.

Устанавливаем лампочку при помощи герметика в фару.

Когда отсутствуют линзы в фарах (имеется лишь отражатель), ваша машина демонстрирует засвет за допустимые границы и приводит к ослеплению остальных участников движения.

Ксеноновые противотуманки с линзами.

Все достоинства ксенонового света появляются с фокусирующей линзой, которая обеспечивает корректное распределение пучка света. ПТФ с ксеноновым светом — не слепят, если имеют фокусирующую линзу, и делают функцию противотуманки лучше.

В следующем разделе мы расскажем, как установит на ваз 2110 фильтр нулевого сопротивления.

Требования законодательства

Во время покупки фар в магазине автозапчастей предлагается огромное множество противотуманных компонентов разного формата и размеров. ГОСТ 8769-75 заставляет водителей ВАЗ-2110 держать себя в руках и устанавливать фары, подходящие под определенные законодательные требования:

  1. Нельзя установить только одну противотуманную фару, фиксация предусматривает монтаж комплекта, состоящего из 2-х деталей.
  2. Если измерить расстояние от бокового габарита, фара находится в шаге 400 мм, причем измерения проводятся по внешней стороне рассеивающего прибора.
  3. Шаг от дорожного полотна до нижней кромки до рассеивающего изделия не может составлять меньше 150 мм.
  4. Недопустим монтаж фар выше головного света.

Необходимые для монтажа инструменты и материалы

Чтобы установить ПТФ, необходимо заранее приобрести весь комплект материалов и инструментов:

  1. Набор противотуманных фар, заметьте, что ВАЗ-2110 торпедо отличается старой моделью, поэтому фары для евромоделей следует отложить в сторону.
  2. Лампу для контроля за процедурой.
  3. Мультиметр, позволяющий тестировать правильность проведения отдельных этапов работы.
  4. Двойные разъемы, среди специалистов их еще называют «мама и папа», 1 комплекта достаточно.
  5. 8 штук разъемов по типу «мамы».
  6. Изолента.
  7. Упаковочный материал для термоусадки.

Чтобы правильно установить противотуманки на ВАЗ-2110, необходимо исходить из электросхемы, ее можно взять в КГПТФ.

Инструкция по установке и подключению противотуманных фар на ВАЗ 2110, 2111, 2112 своими руками

Для самостоятельного монтажа и подключения потребуются слесарные навыки, умение читать и понимать электрические схемы, готовность понести определённые материальные расходы.

Инструменты и материалы

Для установки ПТФ необходимо иметь под рукой:

  • мультиметр (мультитестер);
  • контрольную лампочку;
  • комбинированную отвёртку со шлицевым и крестообразным рабочим органом;
  • плоскогубцы;
  • кусачки;
  • гаечные ключи 8х10, 12х14;
  • лёгкий молоток;
  • изоленту;
  • упаковку термоусадочных трубок.

Можно приобрести готовый комплект противотуманных фар для ВАЗ 2110 или купить всё по отдельности (более дешёвый вариант):

  • ПТФ — 2 шт.;
  • рамки правая и левая из пластика для противотуманок ВАЗ 2110 — 2 шт.;
  • клавишу с жёлтым индикатором-подсветкой;
  • реле;
  • провод с 2 медными жилами разных цветов диаметром 0,5 мм (для более мощных ламп предпочтительнее диаметр 0,75 мм) — 5 м;
  • соединительные клеммы «мама» узкие (одинарные) — 8 шт.;
  • колодку «мама/папа» широкую (двойную) для подсоединения к каждой противотуманной фаре — 2 шт.;
  • болты М8х45 — 4 шт.;
  • «барашки» к болтам М8 — 4 шт.

Самостоятельный монтаж и подключение

Перед установкой ПТФ нужно снять заглушки на переднем бампере и закрепить с помощью рамок противотуманные фары. Лучший вариант: использовать не саморезы, а болты М8х45 с «барашками», которые обеспечивают более прочное крепление и быстрый демонтаж.

Установка ПТФ займёт минимум времени, если действовать по такому алгоритму:

  1. Подключение к электросети следует начинать с протягивания проводов из-под торпеды в подкапотное пространство. Предварительно их нужно поместить в защитную гофру.
  2. Описанная выше операция может потребовать частичной разборки торпеды. На ВАЗ 2112 в заводской электропроводке предусмотрен такой вариант подключения ПТФ, поэтому нужно лишь найти колодки для подключения, которые находятся вблизи заглушек гнёзд в переднем бампере.
  3. Снять плюсовую клемму с аккумулятора.
  4. Открыть монтажный блок-реле и предохранителей (находится слева внизу от рулевой колонки возле педали муфты сцепления).
  5. Открутить отвёрткой саморез и извлечь блок.

После этого нужно найти выводы предохранителей F4 (служит для защиты правой ПТФ) и F14 (защищает левую противотуманную фару).

На заключительном этапе нужно надеть на концы проводов медные разъёмы типа «мама» и вставить их в штеккер согласно прилагаемым электрической и монтажной схемам.

Выбор места для установки кнопки включения противотуманных фар зависит от вида передней панели. Есть определённые нюансы в подключении ПТФ старой и европанели.

На моделях ВАЗ 2112 с европанелью в автомобильной проводке заводом заложены провода для подсоединения противотуманных фар.

Общий алгоритм подсоединения и подключения противотуманных фар

Монтаж противотуманок займёт примерно 1–1,5 часа, если действовать в такой последовательности:

  1. Проводка ПТФ прокладывается поверх основной проводки, которая идёт по левому переднему крылу.
  2. Питание на кнопку включения ПТФ, вставляемую в гнездо на приборной панели, по рекомендации завода следует брать от предохранителя правых габаритных огней. При этом варианте ПТФ останутся включёнными при выключенном зажигании. Если их не отключить своей кнопкой, аккумулятор быстро разрядится. А вот если ПТФ запитать от кнопки включения основных фар или напрямую от замка зажигания, то они загорятся при повороте ключа зажигания.
  3. Подсоединить штеккеры к противотуманным фарам и включить их. Если ПТФ на ВАЗ 2110 и его модификациях не загораются, значит, в монтажную схему вкралась ошибка. В этом случае следует проверить заново каждый элемент цепи.

Видео: подключаем противотуманные фары ВАЗ 2110

Убедиться, правильно ли освещают противотуманные фары, сравнительно просто. Нужно заехать на дорожное полотно вечером или в тёмное время суток и включить ПТФ. Если световой поток направлен слегка вниз и освещает не только проезжую часть, но и обочину, значит всё сделано верно. В этом случае встречные водители не будут ослеплены светом ваших ПТФ и гарантируется достаточная видимость при плохих погодных условиях.

Основные аспекты настройки

Настройка и регулировка освещения включает в себя несколько этапов:

  1. Сначала нужно удостовериться в том, что фары работают в нормальном режиме и включаются не одновременно с ближним освещением. Если это так, то правильно настроить свет не получится.
  2. После этого нужно проверить, насколько надежно зафиксированы фары. Если оптика болтается, то, разумеется, регулировка будет бесполезной. Кроме того, необходимо также проверить давление в шинах — это показатель должен быть одинаковым, при этом авто должно стоять на ровной поверхности.
  3. Для проведения регулировки вам потребуется не только ровная поверхность, но и место со сплошным забором или стеной перед ней. Найдя такое место, необходимо произвести замер расстояния от земли до оси установки ПТФ, а на стене перед машиной необходимо отметить это расстояние.
  4. Машина ставится на расстоянии пяти метров от стены или забора, на этом процедуру подготовки можно считать практически оконченной. Для более точных показателей на водительское сиденье следует положить какой-то груз в соответствии с весом водителя. В среднем вес груза должен составлять около 75 кг. Для начала необходимо произвести регулировку расстояния между световыми потоками, оно должно составлять около 57.7 см от центральной вертикальной оси. Каждую фару необходимо настраивать отдельно, но при настройке одного фонаря второй должен быть закрыт куском бумаги или картона, подойдет любой непрозрачный материал.
  5. После того, как расстояние будет выставлено, можно настроить высоту оптики. В данном случае также регулировка осуществляется на каждом фонаре по отдельности, при этом центр света должен соответствовать расположению осветительных компонентов. Непосредственно сама регулировка производится при помощи специального болта, который находится сбоку. Для этого в рамке можно найти соответствующее отверстие, в которое вставляется отвертка.

Основные советы касательно регулировке противотуманных огней приведены на видео ниже (автор ролика — канал Test Lab тесты Автоламп).

Установка противотуманных фар – это не просто шаг к улучшению внешнего вида ВАЗ 2110, но еще и забота о собственном удобстве и безопасности. Именно поэтому следует знать, как на ВАЗ 2110 подключаются противотуманки и обеспечить лучшие условия для езды в непогоду.

Руководство по установке

На ВАЗ 2110 или даже — вполне разумное решение, ведь эта оптика позволяет отлично справиться с проблемой освещения дороги в туман. Если автовладелец никогда ранее не сталкивался с такой задачей, то ему наверняка будет интересно узнать, как подключить противотуманные своими силами. Подробнее об этом мы расскажем ниже.

Инструменты и материалы

Чтобы установить или ксенон в ПТФ, вам понадобятся:

  1. Сами фары, которые можно приобрести в любом магазине. Отечественные магазины могут поставлять фары в двух вариациях — для центральный консолей старого образца оптимально использовать ПТФ для «десяток», но если ваша машина оснащена новой торпедой, то понадобится оптика для ВАЗ 2115. В данном случае разница заключается в кнопках включения оптики.
  2. Мультиметр для замера напряжения.
  3. Контрольная лампочка с проводом.
  4. Упаковка термоусадки.

Если вы решите использовать ксенон в противотуманки, то дополнительно вам также потребуется ксеноновый комплект.

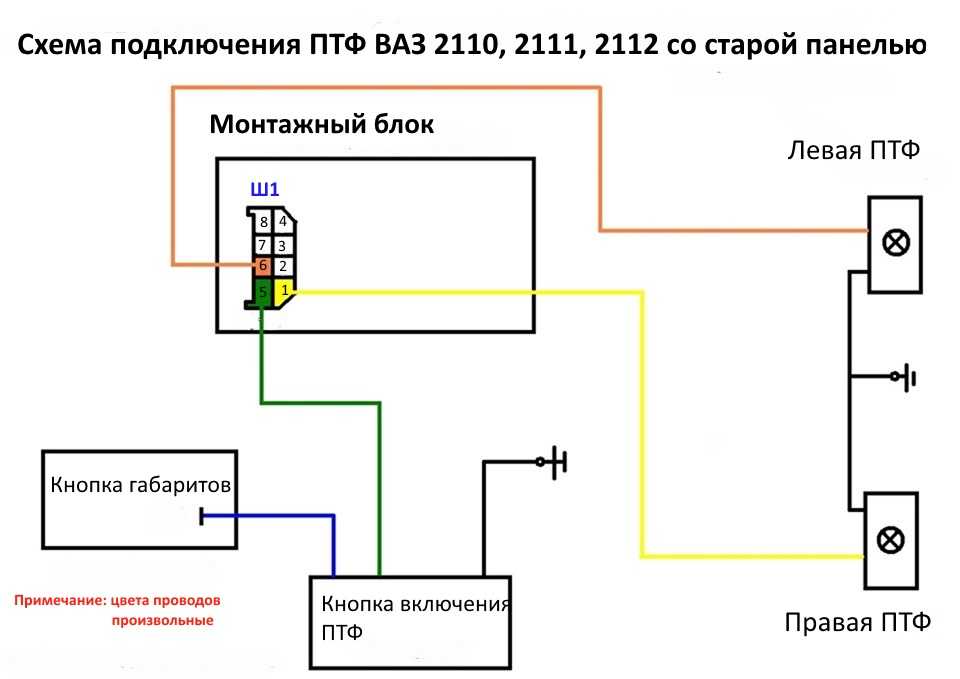

Схема подключения

Как правильно подключить противотуманки на свое авто:

  1. Сначала нужно открыть блок с предохранителями и выкрутить один саморез, после чего само устройство нужно развернуть. Зеленым цветом на фото отмечены провода, которые нужно будет подключить дополнительно. Цифрой 1 отмечается кабель, передающий положительный заряд, можно проверить при помощи контрольной лампы. Соединение этого провода осуществляется с реле на разъем 20, что касается провода под цифрой 2, то это также плюс и его нужно подключить к реле на ножку 87.
  2. Далее, к предохранительным элементам нужно подключить провода, которые впоследствии разойдутся на левый и правый фонари. Производится монтаж проводки, на выход с двойным контактом «мама» подключается соответствующий провод (также с выходом «мама» на обоих концах), длина которого должна составлять 30 см.
  3. После этих действий нужно вставить кабеля с одиночными контактами типа «мама» в белый разъем на блоке. Что касается разъема с двойной «мамой», то его необходимо вывести из блока и подключить к выходу «папа», который расположен сзади от кнопки открытия багажного отсека.
  4. Далее, черный кабель, который отмечается цифрой 3 и идет от выхода 87, следует провести от верхней части БП, этот провод является минусом. Здесь вы сможете увидеть провода, которые были установлены еще на заводе, они подведены под гайку, которую можно открыть ключом на 10. Кабель, который отмечается цифрой 4, обеспечивает активацию и деактивацию оптики.

Есть несколько вариантов, откуда можно проложить кабель управления противотуманками:

Как вариант — от габаритный огней напрямую, без использования переключателя. В этом случае противотуманная оптика будет автоматически включаться вместе с габаритными огнями.

  1. Еще один вариант — от тех же габаритных огней последовательным образом, но уже с использованием переключателя. В данном случае, на регулятор переключения противотуманными фонарями будет поступать напряжение. Однако включаться оптика будет только в случае нажатия на кнопку.
  2. Еще один вариант — от системы зажигания через переключатель. То есть когда водитель будет включать зажигание, на переключателе оптики будет присутствовать плюс. Как и в предыдущем случае, включаться фонари будут только после активации переключатели.
  3. В моторном отсеке следует отключить провода, который подводятся к регулятору контроля жидкости и расширительному бачку омывателя. Чтобы сделать это, выкрутите гайку фиксации омывателя и демонтируйте колодку с проводами, которая расположена под левым лонжероном.
  4. Для разъему Ш-1 вам потребуется три кабеля — один желтый и два черно-желтых.
  5. После этого нужно будет отрезать два куска от желтого кабеля — их следует протянуть в салон транспортного средства. Проводка тщательно зачищается, к ней подключаются клеммы типа «папа». Выполнив эти действия, разъемы нужно подключить к колодке таким образом, чтобы отмеченный кабель подключился с черно-желтым проводом. Далее, колодку необходимо соединить и придать к жгуту два кабеля желтого цвета. Сделав это, бачок омывательного устройства можно установить на место.
  6. После этого вам понадобятся еще два отрезка провода, для каждого должна составлять 0.5 м. К этим проводам необходимо подключить клемму под массу, после чего зафиксировать ее к шпильке вместе с кабелем массы от оптики.
  7. Кабель от ПТФ нужно протянуть от переднего лонжерона и вывести туда, где будет фиксироваться сам фонарь. К каждому из кабелей необходимо подключить клемму массы.
  8. После этих действий скобы монтируются на сам бампер, а на провода подключаются колодки клеммы. Завершающим этапом будет монтаж лампочек в фонари (автор видео — канал proVAZ-2110).

Виды приборных панелей и расположение кнопки противотуманных фонарей

Как я уже отмечал выше, в зависимости от модификации автомобили ВАЗ 2110 комплектуются двумя типами панелей: так называемой старой и европанелью. Если у тебя установлена европанель, то место для установки кнопки включения противотуманных фонарей расположено слева от руля, причем эта кнопка размещается в непосредственной близости от кнопки включения габаритных огней.

На европанели кнопки включения противотуманных фар и габаритных огней устанавливаются рядом

На некоторых модификациях европанели кнопки габаритов и противотуманных фонарей могут располагаться одна над другой:

Кнопки на этой панели ВАЗ 2110 расположены на отливе приборного щитка одна над другой

На обычной, старой панели специального места для установки переключателя ПТФ нет, но есть места для установки дополнительных кнопок любого назначения, в том числе и для подключения ПТФ. Они закрыты заглушками и располагаются на панели переключателей между водителем и пассажиром.

На автомобилях со старой панелью места для дополнительных кнопок располагаются справа от водителя

Регулировка света противотуманок (пошагово)

Сразу стоит отметить, что согласно нормам, регулировка должна осуществляться с дополнительным весом на водительском сиденье (75 кг). Вначале необходимо отрегулировать расстояние между пучками света — оно должно составлять 577 миллиметров от вертикальной центральной оси. Каждую фару регулируют отдельно, вторую фару, при этом, закрывают куском картона либо другим непрозрачным материалом.

Когда расстояние выставлено, приступайте к регулировке высоты

Очень важно, чтобы центр светового потока был на оси размещения световых компонентов. Настройку производят при помощи специального винта, который расположен сбоку, для чего в обрамлении есть отверстие для отвертки

По окончанию работ вы получите свет, который соответствует нормам и будет обеспечивать хорошую видимость даже в наиболее сложных условиях.

Особенности ВАЗ 2110

Изначально конструкция автомобиля рассчитана на комплектацию основными и дополнительными осветительными приборами.

  • На автомобиле установлены задние противотуманные фары ВАЗ 2110;
  • В блоке предохранителей есть разъемы для подключения цепи включения ПТФ (раздельно для левой и правой);
  • В переднем бампере есть посадочные места для закрепления противотуманок;
  • На панели приборов есть место для установки кнопки включения.

Различия в комплектации салона

Вот здесь и проявляются первые особенности, о которых следует знать автовладельцу до приобретения комплекта противотуманок.

Когда разговор заходит о торпедо, то оказывается, что автопроизводитель выпускает ВАЗ 2110 в разной комплектации, из-за чего цена автомобилей немного отличается:

  • Со штатной панелью приборов (торпедо);
  • С Евро-торпедо.

Применительно к теме данной статьи:

  • у Евро-торпедо кнопка включения противотуманок сдвоена и располагается на щитке приборов;
  • У штатной панели кнопку включения нужно располагать на центральной консоли справа от водительского места.

Различия в проводке

Принципиальных различий установка противотуманной фары ВАЗ 2110 для правой или левой стороны не имеет, за исключением длины жгута проводов:

  • Для правой фары провод длиннее, поскольку блок предохранителей в салоне расположен со стороны водителя;
  • В зависимости от типа торпедо, разная длина провода, отвечающего за подключение кнопки управления.

Зачем нужны противотуманки

Само название «противотуманные» фары уже говорит об их сути. Их свет проникает через туман, стену дождя, способствует более эффективному освещению дороги.

Наличие ПТФ дает три важных плюса.

  1. ПТФ или противотуманки, характеризуются более плоским световым потоком, который буквально стелится над землей, распространяется в большей степени в ширину, нежели в высоту. Это сделано специально, поскольку температура дорожного полотна выше температуры воздуха, тумана, потому он не опускается на саму землю. Следовательно, противотуманки обеспечивают определенную дальность свечения по сравнению с обычными фарами. Вы будете видеть примерно на 10 метров дальше, чем при работе ближнего света.
  2. Ширина светового луча ПТФ позволяет видеть разметку, обочину, что позволит вовремя совершить манёвр, не оказаться за пределами дорожного полотна. Увы, в условиях тумана это распространенное явление. Причем намного чаще страдают те, у кого противотуманок нет. Это факт.
  3. ПТФ не слепят встречные машины, но позволяет им видеть вас. Только при условии грамотно выполненной регулировки фар, конечно же. Следовательно, противотуманные фары на машине оказывают большое влияние на безопасность, сигнализируя встречным машинам о вашем приближении.

Не горит лишь одна фара

Итак, вы увидели – одна из фар дальнего (или же ближнего) света не включилась, и выяснили, что лампочки исправны, а напряжение аккумулятором или генератором подается. В этой ситуации проверку цепи начинают с предохранителя. Так, если проблема возникла в:

  • правой фаре (ближний свет), то осмотрите F12;
  • левой – F2.

Оба указанных предохранителя имеют одинаковый номинал – 7,5 ампера. В то же время для правого дальнего света напряжение подается через F3, а левый запитывает F13.

Все названные выше предохранители расположены в том же блоке, где стоят реле К5 и К4. Если новых у вас в запасе не оказалось – поставьте временную перемычку. Для этого подойдет медный провод толщиной не менее 0,3 миллиметра – такое сечение выдержит ток в 10 ампер. Как альтернатива – сгодится и свернутая в жгутик алюминиевая фольга. В любом случае помните – это временная мера, и при первой же возможности замените предохранитель на новый.

Цвет противотуманки, значение цвета стекол, какие лучше для Ваз2110

Некоторые автовладельцы по старинке считают, что гораздо лучше, когда стекла противотуманных фар имеют желтый цвет, что не отвечает действительности. На сегодняшний день большинство ведущих производителей выпускает белые прозрачные «противотуманки», которые абсолютно не уступают желтым и даже очень часто их превосходят.

На автомобиль ВАЗ 2110 можно устанавливать прозрачные или рифленые стекла. Почему-то первые более распространенные, хотя и менее полезные, так как светят пятнами. Рифленые же стекла позволяют получить более направленный луч, реально повышающий видимость в непогоду.

Диагностика с помощью ODB-2 сканера

Общее техническое состояние автомобиля всегда можно проверить с помощью персонального диагностического автосканера

Из доступных на рынке вариантов советуем обратить внимание на сканер корейского производства Scan Tool Pro Black Edition. Данная модель отлично совместима с большинством отечественных и зарубежных автомобилей

Особенностью устройства является комплексная диагностика авто. В отличие от аналогов данный автосканер способен диагностировать не только двигатель, а также ABS, коробку передач, трансмиссию, airbag, систему кондиционирования и т.д. Также устройство отлично подходит при использовании в качестве бортового компьютера: в режиме реального времени отображает скорость, обороты, показания со всех имеющихся датчиков, давление масла, температуру и многое другое.

Зачем нужны противотуманные фары

Туман — это приземлённое клубящееся облако, состоящее из мельчайших капелек воды, взвешенных в атмосфере. При сплошном «молоке» освещение дорожного полотна фарами приводит к тому, что рассеянные пучки света частично отражаются от капелек и ослепляют водителей. Свет не может проникнуть сквозь туман на большое расстояние, поэтому видимость резко снижается.

Главное предназначение противотуманных фар (ПТФ) — формирование правильного направления светового потока. Его можно представить в виде параллелепипеда — широкого по горизонтали и узкого по вертикали. Этот световой поток стелется по поверхности дорожного полотна, под туманом. Дополнительные ПТФ предназначены именно для создания низкого яркого освещения над проезжей частью автодорог при неблагоприятных метеоусловиях.

Противотуманные фары формируют яркий поток света, который направлен низко над дорожным полотном

При тумане или обильных осадках водитель видит перед собою «стену» из отражённых лучей, сквозь которую с трудом угадываются дорожное покрытие и обочина. Давно подмечено, что туман над землёй зависает с зазором до полуметра, поэтому фонари, смонтированные внизу и светящие под дымную пелену, гораздо лучше основных фар освещают дорогу.

Сильный дождь и обильный снег падают стеной до самой земли, поэтому для лучшей освещённости дороги при плохих метеоусловиях важен сконцентрированный поток света на малой высоте (до 50 сантиметров) жёлтого или белого света. Этот спектр излучения обладает максимальной интенсивностью энергии потока в сравнении с плотностью освещения зелёными, синими или фиолетовыми лучами.

Автомобили ВАЗ 2110 с противотуманками не только выглядят более привлекательно, но и способствуют безаварийной езде в сложных дорожный условиях

Установка ПТФ

Открываем блок предохранителей (БП), откручиваем 1 саморез и разворачиваем сам (БП) зеленым отмечено, красные провода (которые у меня не шли с завода, пришлось добавлять).
2 провода, по длине около 15 см, с обоих концов разъемы типа «мама» Под цифрой 1 красный провод в красном штекере (БП), это взят постоянный «+» (проверьте контролькой), который тянем к реле на ножку №30 (смотреть на оборотной стороне реле) здесь он отмечена тоже цифрой 1.
Под цифрой 2 красный провод, это «+» от реле с ножки №87 обратно (БП) в белом штекере. здесь он отмечен цифрой 2
Здесь отмечены 2 предохранителя (они с завода уже стоят, по 10А) для наших ПТФ к которым и идет красный провод с «+» после реле включения ПТФ , т.е., получается по красному проводу «+» подходит к предохранителям и разделяется на 2 «+» на каждую противотуманную фару.
На этом фото отмечены 2 провода желтый и желто-черный, это 2 «+» выхода на ПТФары.
Для удобного монтажа я взял разъем с «2-ой мамой» и удлинил их проводами приблизительно на 30см, на конце каждого, тоже по «маме»
2 провода желтый и желто-черный втыкаем в белый штекер на (БП), как на фото под цифрой 1 и 2
А разъем с «2-ой мамой» выводим над (БП) и подключаем к разъему «2-ой папа» у него тоже 2 провода желтый и желто-черный , который находиться за кнопкой открывания багажника
На этом фото отмечено цифрой 3 черный провод это «-«, он подключен к реле на ножку под №86. «-» лучше взять, сверху над (БП), там с завода, на гайку под ключ на 10, уже прикручены другие черные провода. А под цифрой 4, провод управления включения ПТФ.

Откуда его взять, кому как удобнее, есть множество способов:

  • Способ 1. от габаритов напрямую без кнопки, т.е., при включении габаритов автоматически будут включаться ПТФ
  • Способ 2. от габаритов последовательно через кнопку, т.е., при включении габаритов податься «+» на кнопку включения ПТФ и только при нажатие этой кнопки включаться ПТФ
  • Способ 3. от зажигания через кнопку, т.е., при включения зажигания на кнопке включения ПТФ появиться «+» и только при нажатие этой кнопки включаться ПТФ

Есть еще много способов включения ПТФ, но я выбрал 3 способ, т.к., по моему мнению он очень удобен в установке, практичен использование и имеет много плюсов.

Установка ПТФ на ВАЗ десятого семейства:

  1. Снимаем заглушку и вставляем ПТФ в бампер.
  2. Устанавливаем облицовку ПТФ.
  3. Крестообразной отверткой приворачиваем два самореза крепления облицовки.
  4. Подключаем колодку с проводами.

Подключение кнопки включения ПТФ

На фото показана цифра 1 Реле включение ПТФ, цифра 2, раньше стояло реле ЭСП(электро-стекло подъемников) от нее я и взял 2 провода, тоненький розовый на нем «+» при включении зажигания и тоненький черный «-» и при помощи удлинения вывел их на кнопку включения ПТФ. Схема подключения кнопки ПТФ есть в (ГКПТФ).

Это интересно: Замена гидрокомпенсаторов ВАЗ-2112 16 клапанов — фото и видео

Противотуманные фары ваз 2110 схема подключения

Схема подключения противотуманок.

подключение вариант 1

1) Открываем блок с предохранителями, после этого выкручиваем саморез, вытаскиваем и переворачиваем блок предохранителей. Провода, отмеченные зеленым цветом, с завода не идут, их необходимо добавлять.

Обратная сторона блока предохранителей.

2) От бухты проводов идущих в комплекте отрезаем два проводка по 15сантиметров каждый. На концах обоих проводов крепим разъемы “мама”.

Красный провод, отмеченный на рисунке 2 цифрой 1, является плюсовым, можете даже проверить контрольной лампочкой. Протягиваем его к ножке под номером тридцать с обратной стороны реле.

Подключаем первый плюсовой провод.

3) Провод, обозначенный на рисунке номер 4 цифрой 2, является полюсом, идущим от ножки 87 обратно к блоку предохранителей.

Подключаем второй плюсовой провод.

4) Подводим к предохранителям на рисунке 5 (они предназначены для ПТФ) красные плюсовые провода, после чего они расходятся по одному на правую и левую фары.

Предохранители для ПТФ (по 10ампер) установленные с завода.

5) Монтируем провода, как показано на рисунке 7. К разъему с двойной “мамой” прикрепляем тридцатисантиметровые провода с “мамами” на концах.

Создаем удобное монтажное соединение.

6) Вставляем провода с одиночными “мамами” в белый штекер, в местах, выделенных кружочками на блоке предохранителей.

Места подключения одиночных “мам” на блоке предохранителей.

7) Разъем с двойной мамой выводим из блока предохранителей и подключаем к разъему двойной ”папа”, который находится позади кнопки открывания багажника.

Подключаем наш разъем к разъему за кнопкой открывания багажника.

8) Черный провод под цифрой 3, идет от ножки 86 расположенной на реле и является минусом. Лучше всего провести минус от верхней части блока предохранителей. Там уже есть заводские черные провода, заведенные под гайку на 10. Провод, обозначенный цифрой 4, отвечает включение – выключение ПТФ.

Минус и провод включения ПТФ.

Несколько вариантов, откуда протянуть провод управления ПТФ.

1) От габаритных огней напрямую, при включении габаритов у нас включается ПТФ.

2) От габаритов с дополнительной кнопкой. Тогда включение габаритов лишь подает питание на кнопку, а уже сама кнопка включает ПТФ.

3. Проводим провод от замка зажигания через кнопку, как в способе 2. Это наиболее удобный вариант.

На фото №11 цифрой 1 выделено реле включения ПТФ, а цифрой 2 — место, для реле электроподъемников. От него берем два провода, удлиняем и выводим на кнопку включения фар

Один из них (розовый тонкий в нашем случае) при включении зажигания появится “плюс”, а черный провод будет «минус».
Для правильного подключения ПТФ, важно знать, что левый выход располагается около радиатора, под левой фарой головного освещения, и легко крепится хомутом к кузову машины. Симметрично под правой фарой находится правый выход.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
