Маломощные бестранформаторные преобразователи напряжения на конденсаторах (18 схем)

Бестрансформаторный блок питания | kavmaster

Данная схема бестрансформаторного блока питания для светодиодов и светодиодной ленты достаточно проста и эффективна. Собрать её можно как навесным монтажом так и изготовить для неё печатную плату. Схема блока питания проверенна и полностью рабочая, а с помощью простой формулы для расчета гасящего конденсатора (балластового), можно легко подобрать необходимый ток для питания светодиодов.

Схема бестрансформаторного блока питания

В данной схеме, используется балластовый конденсатор C1, который гасит сетевое напряжение, после чего, ток поступает на диодный выпрямитель собранный на диодах VD1-VD4. Конденсатор C2 используется в качестве фильтра. Для быстрой разрядки конденсаторов C1 и С2, в схеме предусмотрены резисторы R2 и R3. Резистор R1 ограничивает ток при включении нагрузки.

Перед сборкой схемы, необходимо рассчитать конденсатор C1 так как именно от его номинала, зависит ток который блок питания способен обеспечить. Для расчета госящего конденсатора, используют простую формулу:

С = 3200∙I/Uc где:

  • I — ток нагрузки в A
  • Uc — напряжение сети
  • С — в микрофарадах

Для примера, светодиодная лента длиной 30 см. по параметрам, потребляет ток максимум 400 Ma, но конечно же не желательно питать её максимальным током, ограничим его до 150 Ma. Напряжение сети составляет 230 вольт, значит нам нужно 3200×0.15÷230=2.08 мкФ.

Теперь осталось подобрать номинал конденсатора близких к расчетному, это будет 2.2 мкФ не менее 400 Вольт! На этом все, осталось только применить его по назначению.

Внимание! Данная схема бестрансформаторного блока питания, не имеет гальванической развязки с питающей сетью. Поэтому будьте осторожны при монтаже данной схемы, соблюдайте технику безопасности! Все соединения элементов, должны быль изолированны или помещены в пластиковых корпус!. >> Светодиодные ленты и блоки питания

>> Светодиодные ленты и блоки питания <<

Ионисторы и АКБ — сравнение параметров

Принимая решение о выборе суперконденсатора или аккумулятора для проектируемого устройства, надо учитывать ряд ключевых технических параметров.

Скорость зарядки — несомненным преимуществом суперконденсаторов является очень короткое время зарядки, зависящее от емкости и установленного ограничения тока — в случае меньшей емкости обычно не возникает проблем с получением времени зарядки от долей секунды до несколько секунд. Такие диапазоны недостижимы для любых батарей, имеющихся на рынке, в случае которых даже частичная подзарядка требует как минимум нескольких минут.

Плотность энергии — этот параметр, выражаемый в единицах энергии на килограмм массы данного источника (обычно [Втч / кг]) для суперконденсаторов во много раз ниже, чем для любого типа аккумулятора. То есть для накопления того же количества энергии, что и в батарее (например, в литий-ионной), потребуется использование гораздо большего по размерам и более тяжелого суперконденсатора.

Плотность мощности — параметр, выражаемый в единицах мощности на килограмм массы источника [Вт / кг], намного выше для суперконденсаторов, чем для обычных электрохимических батарей. Высокое значение плотности мощности означает, что даже небольшой суперконденсатор способен подавать относительно высокий ток на потребитель — это связано с очень низким сопротивлением ESR. Сравнение различных типов источников тока в плане энергии и удельной мощности показано на рисунке.

Сравнение различных типов источников энергии на плоскости энергии и плотности мощности

Срок службы — суперконденсаторы имеют гораздо более длительный срок службы, чем обычные электролитические конденсаторы — и хотя они также подвергаются неизбежным процессам старения, количество циклов заряда в течение гарантированного срока службы практически неограничено (особенно в небольших моделях EDLC, предназначенных для монтажа на печатной плате). Эти особенности делают суперконденсаторы идеальным выбором там, где частая перезарядка происходит во время нормального рабочего цикла.

Номинальное напряжение — самым большим недостатком суперконденсаторов является низкое рабочее напряжение — в большинстве случаев оно не превышает значения 2,8 — 5,5 В. Это ограничение связано с внутренней структурой — материала и электролита. Если в случае аккумуляторов последовательное соединение отдельных ячеек в блоки является классическим методом увеличения выходного напряжения, то в суперконденсаторах это связано с резким уменьшением эквивалентной емкости, более того — часто требует использования выравнивания напряжений, чтобы предотвратить повреждение одного из них из-за слишком большой разницы в емкостях (что неизбежно при довольно большом производственном допуске).

Диапазон рабочих температур — некоторые суперконденсаторы адаптированы для работы в широком диапазоне температур окружающей среды. В то время как большинство аккумуляторных батарей имеют значительно заниженную эффективную емкость при низких температурах, суперконденсаторы могут работать даже в морозах до -40 ° C. Большинство ионисторов также хорошо справляются с повышенными температурами окружающей среды, вплоть до +85 ° C.

Цена — современные суперконденсаторы по-прежнему относительно дороги в производстве, а это означает что использование перезаряжаемых или одноразовых батарей может оказаться экономической необходимостью. Стоимость резко возрастает, особенно на миниатюрные конденсаторы для сборки SMD с очень большой емкостью.

Типичная разрядная характеристика суперконденсатора

Характеристики разряда — одним из наиболее важных различий между батареями и конденсаторами является форма их характеристик разряда по напряжению. В случае батарей напряжение медленно падает в течение длительного периода времени до тех пор, пока не будет достигнут определенный критический диапазон, выше которого происходит резкое падение, ведущее к глубокой разрядке — если устройство не отключится раньше. Примеры характерных форм для популярных типов батарей показаны на рисунке. Для суперконденсаторов характеристика разряда изначально нелинейная, потому что падение напряжения на сопротивлении ESR, которое изменяется со временем, накладывается на постепенное изменение напряжения, что вызвано уменьшением количества электрического заряда, накопленного в конденсаторе.

Примеры форм разрядных характеристик для популярных типов аккумуляторов

Расчеты основных параметров

Для того чтобы устройство было работоспособным и надежно функционировало, необходимо выполнить предварительный расчет бестрансформаторного блока питания. С этой целью потребуется рассчитать основные параметры:

  • Емкостное сопротивление. При включении конденсатора в цепь переменного тока, он начинает оказывать влияние на силу тока, протекающего по этой цепи, то есть на определенном этапе он становится сопротивлением. Чем больше емкость конденсатора и частота переменного тока, тем меньше величина емкостного сопротивления и наоборот. Для расчетов используется формула XC = 1 /(2πƒC), где ХС – емкостное сопротивление, f – частота, С – емкость. Ускорить расчеты и получить точные данные поможет онлайн-калькулятор, в который достаточно лишь ввести исходные данные.
  • Сопротивление нагрузки (Rн). Его расчет позволяет выяснить, до какого значения Rн может быть уменьшено, чтобы Напряжение нагрузки стало равным напряжению стабилизации. Когда необходимо изготовить блок питания своими руками, рекомендуется воспользоваться справочной таблицей, поскольку формулы слишком сложные и не дают точных результатов.
  • Напряжение гасящего конденсатора. Этот показатель обычно составляет не менее 400 В, при сетевом напряжении 220 вольт. В некоторых случаях используется более мощный элемент, с номинальным напряжением 500 или 600 В. Для бестрансформаторных блоков подходят не все типы конденсаторов. Например, устройства МБПО, МБГП, МБМ, МБГЦ-1 и МБГЦ-2 не могут работать в цепях переменного тока, в которых амплитудное значение напряжения более 150 В.

Понадобился мне блок питания для самодельной мини-дрели, сделанной из моторчика на 17 Вольт. Пересмотрел много схем различных БП, но во всех использовался трансформатор, которого у меня нету, а покупать как-то неохота. Тогда решил поступить проще и собрать бестрансформаторный блок питания на данное напряжение — 17 Вольт. Схема довольно простая, на такой готовый блок питания нужно подавать 220 вольт переменного напряжения, короче питать схему от розетки, а на выходе мы получаем 17 вольт постоянного напряжения. Обычно источники питания такого типа применяют во всяких небольших бытовых вещах, например в фонарике с аккумулятором, в качестве зарядного, где нужен небольшой ток, до 150 mA или в электробритвах.

Итак, детали для схемы. Вот так выглядят высоковольтные металлопленочные конденсаторы (те что красные), и слева от них электролитический конденсатор на 100 мкФ.

Вместо микросхемы 78l08 можно использовать такие стабилизаторы напряжения, как КР1157ЕН5А (78l08) или КР1157ЕН5А (7905).

Если отсутствует выпрямительный диод 1N4007, то его можно заменить на 1N5399 или 1N5408, которые рассчитаны на более высокий ток. Серый кружок на диоде обозначает его катод.

Резистор R1 взял на 5W, а R2 — на 2W, для страховки, хотя оба можно было применять и на 0,5 Вт.

Стабилитрон BZV85C24 (1N4749), рассчитан на мощность 1,5 W, и на напряжение до 24 вольт, заменить его можно отечественным 2С524А.

Этот бестрансформаторный БП собрал без регулировки выходного напряжения, но если вы хотите организовать такую функцию, то просто подключите к выводу 2 микросхемы 78L08 переменный резистор примерно на 1 кОм, а второй его вывод — к минусу схемы.

Плата к схеме бестрансформаторного блока питания конечно есть, формат лэй, скачать можно тут. Думаю вы поняли, что диоды без пометки — это 1n4007.

Готовую конструкцию нужно обязательно поместить в пластиковый корпус, из-за того что включенная в сеть схема находиться под напряжением 220 вольт и прикасаться к ней ни в коем случае нельзя!

На этих фото вы можете видеть напряжение на входе, то есть напряжение в розетке, и сколько вольт мы получаем на выходе БП.

Видео работы схемы бестрансформаторного БП

Большим плюсом этой схемы можно считать очень скромные размеры готового устройства, ведь благодаря отсутствию трансформатора этот БП можно сделать маленьким, и относительно недорогая стоимость деталей для схемы.

Минусом схемы можно считать то, что есть опасность случайно дотронуться к работающему источнику и получить удар током. Автор статьи — egoruch72.

Обсудить статью БЕСТРАНСФОРМАТОРНОЕ ПИТАНИЕ СХЕМ

Предлагается широкий ассортимент светодиодных ламп, светильников и LED фонарей, от японских и китайских производителей.

РАСПАШНЫЕ АВТОМАТИЧЕСКИЕ ВОРОТА

Самодельные распашные ворота для частного дома — электроника и механика. Электрическая схема и фото процесса монтажа.

Устройство и принцип работы

От обычного блока питания трансформаторный отличается наличием понижающего устройства, который позволяет снизить подаваемое в сети напряжение с 220В до 12В. Также в этих устройствах используется выпрямитель, который изготавливают из 1, 2 или 4 диодов полупроводникового типа – в зависимости от разновидности схемы.

В блоках питания этой категории используются трансформаторы в которых используется три основных компонента:

  • Сердечник специального сплава металлов или из ферромагнетика;
  • Сетевая первичная обмотка которая питается от 220В;
  • Вторичную обмотку применяют с понижающим действием – к ней подключается выпрямитель.

В остальном данный блок совпадает по принципу работы, строению и устройству с обычным блоком питания. Благодаря этому есть возможность подключать устройства различных категорий.

Применяемый выпрямитель определяется схематическим устройством, которое зависит от того, до каких значений нужно довести уровень напряжения. Например, в случае удвоения напряжения, используется два полупроводника. После проводника необходимо в устройстве конструкции использовать электролитический конденсатор.

Фильтрующий конденсатор

Емкость Фильтрующего конденсатора Сф аналитическим путем рассчитать затруднительно. Поэтому ее подбирают экспериментально. Ориентировочно следует считать, что на каждый миллиампер среднего потребляемого тока требуется брать как минимум 3. 10 мкФ этой емкости, если выпрямитель БТБП двухполупериодный, или 10. 30 мкФ, если он однополупериодный.

Номинальное напряжение используемого оксидного конденсатора Сф должно быть не менее Uст·А если стабилитрона в БТБП нет, а нагрузка включена постоянно, номинальное напряжение фильтрующего конденсатора должно превышать значение:

Если нагрузка не может быть включена постоянно, а стабилитрон отсутствует, номинальное напряжение фильтрующего конденсатора должно составлять более 450В, что вряд ли приемлемо из-за больших размеров конденсатора Сф. Кстати, в этом случае снова подключать нагрузку следовало бы лишь после отключения БТБП от сети.

Общее устройство и принцип действия

Представленная схема отличается простотой, надежностью и эффективностью. Она может быть изготовлена не только методом навесного монтажа, но и в виде печатной платы. Данная схема на двенадцать вольт является рабочей, требуется лишь заранее рассчитать параметры балластового гасящего конденсатора и подобрать нужное значение тока для конкретного устройства. Практически можно сделать 5,5-вольтовый блок с возможностью увеличения напряжения до 25 В.

Основой устройства служит балластовый конденсатор, гасящий сетевое напряжение. После этого ток попадает в диодный выпрямитель, а второй конденсатор выполняет функцию фильтра. Иногда возникает необходимость быстро разрядить оба конденсатора. С этой целью в схеме предусмотрены резисторы R1 и R2. Еще один резистор R3 используется в качестве ограничителя тока при включении нагрузки.

Расчет балластного конденсатора выполняется до сборки схемы. Для этого используется простая формула С = 3200хI/Uc, в которой I является током нагрузки (А), Uc – сетевым напряжением, С – емкостью конденсатора (мкФ). Чаще всего такие расчеты используются для светодиодов.

В качестве примера можно взять любой прибор с током 150 мА. Это может быть обычная светодиодная лампа. Сетевое напряжение будет 230 В. Таким образом, 3200 х 0,15/230 = 2,08 мкФ. Номинал конденсатора выбирается наиболее близко к расчетному, то есть, его емкость составит 2,2 мкФ, а расчетное напряжение – 400 В.

Конструкция и использование ионисторов

Суперконденсаторы по устройству и принципу работы отличаются от классических электролитических конденсаторов, хотя кажутся на них похожими. Основное отличие состоит в том, что суперконденсаторы имеют более сложную форму — их название, электрический двухслойный конденсатор (EDLC), указывает на двухслойную структуру. Облицовка конденсатора отделена от электролита «собственными» диэлектрическими слоями, что делает заменяющую модель такого конденсатора включающей в себя два последовательно соединенных конденсатора. Между облицовками имеется дополнительный слой ионопроницаемого сепаратора, предназначенный для предотвращения случайного замыкания электродов.

Схема суперконденсатора EDLC

Конструктивно похожие на EDLC конденсаторы представляют собой так называемые гибридные конденсаторы, в которых накопление электрического заряда происходит с помощью двух механизмов. Первый из них — типичный для конденсаторов, то есть за счет накопления электростатической энергии. Второй механизм основан на электрохимических явлениях, которые заставляют суперконденсатор вести себя как обычная батарея. Такой гибридный принцип работы делает характеристики заряда и разряда немного более сложными, чем у классических конденсаторов, но поведение суперконденсаторов в реальных схемах будет определяться в основном электростатической составляющей. Это означает почти линейное падение напряжения в зависимости от степени заряда, что является большой трудностью для разработчиков.

Схемы питания на основе суперконденсаторов

В некоторых схемах ценным преимуществом является возможность поддерживать питание процессора и ключевых компонентов, например, после сбоя электросети, чтобы должным образом завершить работу операционной системы, сохранить наиболее важные данные в памяти или восстановить информацию из энергозависимой памяти после того, как питание вернется в норму.

В некоторых случаях можно эффективно использовать энергию запасенную в классических электролитических конденсаторах, фильтрующих источник питания. Но если для выполнения процедуры требуется большее количество энергии — стоит обратиться к суперконденсатору, работающему в режиме буферного питания.

Принцип работы системы резервного питания с использованием суперконденсаторов

Принцип работы системы резервного питания с использованием суперконденсаторов показан на рисунке выше. После отключения основного блока питания, последовательно включенные суперконденсаторы отправляют энергию на потребитель через преобразователь. Дополнительные резисторы — за счет снижения эффективности схемы из-за потерь энергии — уравновешивают напряжение, предотвращая поломку одного из конденсаторов.

Такая простая схема, хотя и хорошо известная из инженерной практики по применению свинцово-кислотных аккумуляторов, не будет работать в большинстве реальных проектных ситуаций — основная проблема будет заключаться в сильном импульсе тока, который появляется при зарядке суперконденсатора сразу после включение питания устройства. Поэтому должны быть предусмотрены соответствующие меры по исправлению положения.

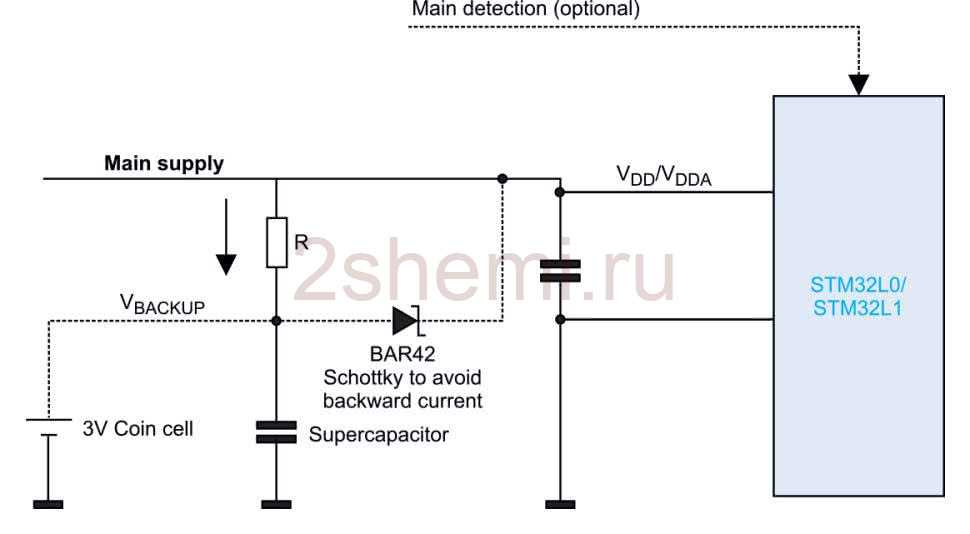

Схема для устранения проблемы сильного импульса тока, возникающего при зарядке суперконденсатора

Одно из самых простых практических приложений для устранения этой проблемы показано на рисунке. Резистор R используется для ограничения зарядного тока.

Диод Шоттки защищает схему от обратных токов, благодаря чему зарядка конденсатора возможна только через резистор. Схема адаптирована для питания от источников постоянного напряжения с напряжением, превышающим как минимум на 0,3 В напряжение поддержки, необходимое для правильной работы процессора. Важным требованием является обеспечение высокого сопротивления источника после его выключения, иначе суперконденсатор будет разряжаться непосредственно на источник, что значительно сократит время поддержки.

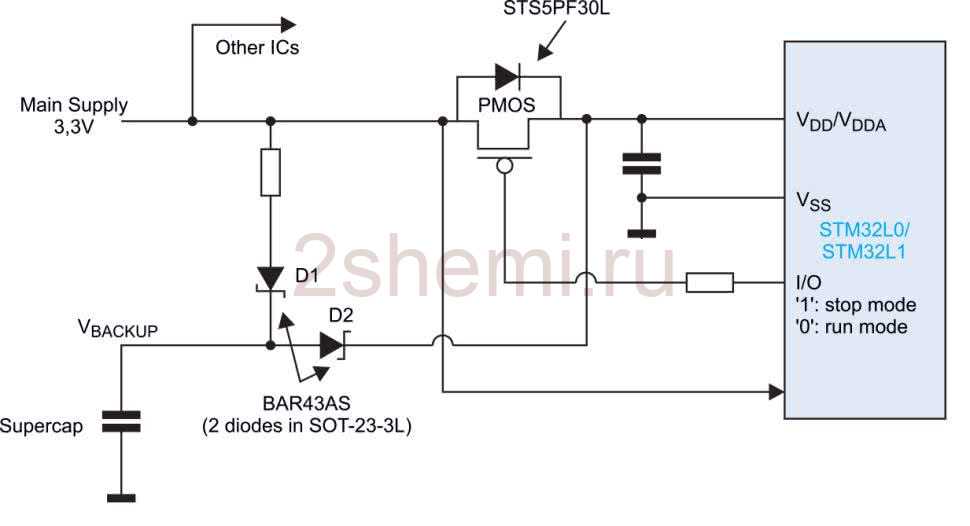

Универсальное применение схемы резервного питания с использованием суперконденсаторов

Гораздо лучшим и более универсальным решением является схема питания, показанная на рисунке выше. Дополнительный диод Шоттки, подключенный последовательно с резистором R, предотвращает разряд ионистора от основного источника питания или других блоков устройства. Полевой транзистор позволяет программно выбрать источник напряжения — в состоянии проводимости он обеспечивает путь с низким сопротивлением, который соединяет выводы питания процессора с основным источником питания устройства, и отключение (после обнаружения падения напряжения) позволяет начать разрядку суперконденсатора после перевода микроконтроллера в режим пониженного энергопотребления (STOP).

Стоит обратить внимание на то, что большой ошибкой может быть попытка использовать суперконденсатор вместо никель-металлгидридной аккумуляторной батареи для поддержания часов RTC и памяти RAM. Это решение будет работать только в тех устройствах, которые во время нормальной работы постоянно или большую часть времени подключены к другому источнику питания (например часы с питанием от сети)

Следует помнить, что суперконденсаторы характеризуются относительно высокими токами саморазряда, а значит время поддержки ионистором RTC или RAM памяти будет во много раз меньше, чем в случае даже небольшой литиевой батареи или никель-металлогидридного АКБ.

Лабораторный блок питания с регулировкой напряжения и ограничением по току

Ну а теперь попробуем из вышеприведенных узлов собрать блок питания, при помощи которого можно регулировать выходное напряжение и устанавливать ограничение по току. При этом и напряжение, и установленный ток будут стабилизированными.

Сетевое напряжение понижается до 25 В силовым трансформатором Тr1, выпрямляется диодным мостом VD1-VD4, сглаживается конденсатором С1 и поступает на регулируемый стабилизатор, собранный на микросхеме DD1 и транзисторе Т1. Регулировка производится переменным резистором P1.

Далее напряжение установленной нами величины подается на регулятор-стабилизатор тока (микросхема DD2, транзистор Т2). Регулировка величины тока производится переменным резистором P2. Более подробно оба эти узла описаны выше.  Поскольку микросхема LM358 не может работать при напряжении питания ниже 7 В, она и генератор опорной частоты (стабилитрон D1) подключены непосредственно к выходу выпрямителя.

В конструкции можно использовать любой сетевой трансформатор соответствующей мощности со вторичной обмоткой на  25-28 В. Диоды VD1-VD4 можно заменить на любые выпрямительные, рассчитанные на ток не менее 10 А и выдерживающие обратное напряжение не менее 40 В. Их, как и силовые транзисторы T1, T2, необходимо установить на радиаторы.

Схема на транзисторах

Несмотря на богатый выбор микросхем самого различного назначения блоки питания на транзисторах не теряют популярности. Попробуем и мы построить лабораторный БП на этих полупроводниковых приборах.

В этой схеме регулятор-стабилизатор напряжения собран на транзисторах T1, T2. В качестве генератора опорного напряжения используется регулируемый стабилитрон D1. Регулировать напряжение в диапазоне 2.5…20 В можно переменным резистором P1.

Регулятор тока собран на транзисторах Т3, Т4 и стабилитроне D2, исполняющем роль источника опорного напряжения. В качестве токоизмерительного элемента используется сам полевой транзистор T4. Если падение напряжения на нем превысит определенный порог, транзистор Т3 начнет открываться и шунтировать Т4, заставляя его закрываться и ограничивать ток через нагрузку. Регулировка порога ограничения производится переменным резистором P2.

В схеме вместо диодной сборки KBPC2510 можно использовать отдельные диоды, выдерживающие ток 10 А и обратное напряжение не менее 30 В. Подойдут, к примеру, Д245, Д242. На месте Т1 может работать КТ805 или КТ819, Т2 заменяем на КТ867А. КТ315 можно заменить на КТ315Б-Д, КТ3102А, КТ312Б,  КТ503В-Г, П307. Отечественный аналог TL431 — КР142ЕН19А. Диодный мост, Т1, Т2 и Т4 нужно установить на радиаторы.

Самостоятельная намотка трансформатора

Полный расчет и изготовление самодельного силового трансформатора сложны, трудоемки, требуют инструментов и навыков. Поэтому будет рассмотрен упрощенный путь – подбор подходящего по железу блока и переделка его на 12 В.

Если есть готовый трансформатор, но нет схемы его подключения, надо вызвонить тестером его обмотки. Обмотка с самым большим сопротивлением скорее всего будет сетевой. Остальные обмотки надо удалить.

Далее надо измерить толщину набора железа b и ширину центральной пластины a и перемножить их. Получится площадь сечения сердечника S=a*b (в кв.см.). Она определяет мощность трансформатора P=


Определение площади сердечника.

Дальше вычисляется число витков на вольт по формуле n=50/S. Для 12 вольт надо намотать 12*n витков с запасом около 20% на потери в меди и на стабилизаторе. А если его нет, то на падение напряжения под нагрузкой. И последним шагом выбирается сечение провода намотки по графику для плотности тока 2-3 ма/кв.мм.


Выбор медного провода.

Например, имеется трансформатор с первичной обмоткой на 220 В с набором железа толщиной 3,5 см и шириной среднего язычка 2,5 см. Значит, S=2,5*3,5=8,75 и мощность трансформатора

Выбор диодов и изготовление выпрямителя

Диоды в выпрямитель выбираются по трем параметрам:

  • наибольшее допустимое прямое напряжение;
  • наибольшее обратное напряжение;
  • наибольший рабочий ток.

По первым двум параметрам для работы в 12-вольтовой схеме подойдут 90 процентов доступных полупроводниковых приборов, выбор в основном делается по предельному длительно допустимому току. От этого параметра также зависит исполнение корпуса диода и способ изготовления выпрямителя.

Если ток нагрузки не будет превышать 1 А, можно применить зарубежные и отечественные одноамперные диоды:

  • 1N4001-1N4007;
  • HER101-HER108;
  • КД258 (“капелька”);
  • КД212 и другие.

На меньшие токи (до 0,3 А) рассчитаны приборы КД105 (КД106). Все перечисленные диоды можно монтировать как вертикально, так и горизонтально на печатную или монтажную плату, или просто на штырьки. Радиаторов им не нужно.

Диодный мост из маломощных элементов.

Если нужны большие рабочие токи, то надо применять другие диоды (КД213, КД202, КД203 и т.д.). Эти приборы рассчитаны для эксплуатации на теплоотводящих радиаторах, без них они выдержат не более 10% от максимального паспортного тока. Поэтому надо подобрать готовые теплоотводы или сделать их самостоятельно из меди или алюминия.

Другая конструкция диодного моста.

Также удобно использовать готовые мостовые диодные сборки КЦ405, КВРС или подобные. Их не надо собирать – достаточно подать на соответствующие выводы переменное напряжение и снять постоянное.

Сборка КВРС3510.

В чем отличия драйвера от блока питания

Почему же для светодиодов нельзя применять простой БП, и для чего нужен именно драйвер?

Драйвер — это устройство похожее на блок питания.

Однако, как только в него подключаешь нагрузку, он заставляет стабилизироваться на одном уровне не напряжение, а ток!

Светодиоды «питаются» электрическим током. Также у них есть такая характеристика, как падение напряжения.

Если вы видите на светодиоде надпись 10мА и 2,7В, то это означает, что максимально допустимый ток для него 10мА, не более.

При протекании тока такой величины, на светодиоде потеряется 2,7 Вольт. Именно потеряется, а не требуется для работы. Добьетесь стабилизации тока и светодиод будет работать долго и ярко.

Более того, светодиод — это полупроводник. И сопротивление этого полупроводника зависит от напряжения, которое на него подано. Изменяется сопротивление по графику — вольтамперной характеристике.

Если на нее посмотреть, то становится видно, даже если вы не намного увеличите или уменьшите напряжение, это резко, в разы изменит величину тока.

Причем зависимость не прямо пропорциональная.

Казалось бы, один раз выставь точное напряжение и можно получить номинальный ток, который необходим для светодиода. При этом, он не будет превышать предельные величины. Вроде бы и обычный блок с этим должен справиться.

Однако у всех светодиодов уникальные параметры и характеристики. При одном и том же напряжении они могут «кушать» разный ток.

Мало того, эти параметры еще способны меняться при изменении окружающей температуры.

А температурный диапазон работы светодиодных светильников очень большой. Например, зимой на улице может быть -30 градусов, а летом уже все +40. И это в одном и том же месте.

Поэтому, если вы такие светильники подключите от обычного импульсного блока питания, а не от драйвера, то режим их работы будет абсолютно не предсказуем.

Работать они конечно будут, но в каком режиме светоотдачи и насколько долго неизвестно. Заканчивается такая работа всегда одинаково — выгоранием светодиода.

Кстати, при превышении температуры световой поток у светодиодных светильников всегда падает, даже у тех, которые подключены через драйвер. У некачественных экземпляров световой поток падает очень сильно, стоит им поработать около часа и нагреться.

У качественных изделий световой поток с нагревом уменьшается слабо, но все же уменьшается.

Поэтому каждому светильнику после запуска, нужно дать время, чтобы он вышел на свой рабочий режим и световой поток стабилизировался. Его изменение должно быть не более 10% от начального.

Многие недобросовестные производители хитрят и измеряют эти параметры сразу после включения, когда поток еще максимальный.

Если вам нужно соединить несколько светодиодов, то подключаются они последовательно. Это необходимо, чтобы через все элементы, несмотря на их разные ВАХ (вольт-амперные характеристики), протекал один и тот же ток.

А уже эту последовательную цепочку подключают к драйверу. Данные цепочки можно комбинировать различными способами. Создавать последовательно-параллельные или гибридные схемы.
