Узип

Как подключить ОИН-1 в щитке

У этого устройства есть ряд функциональных аналогов от всех популярных производителей электротехники, поэтому и схемы их подключения в принципе аналогичны. В официальной документации схема подключения не слишком очевидна, она представлена в двух вариантах и выглядит следующим образом:

Обратите внимание первый вариант – подключение параллельно защищаемой цепи, а второй – последовательно с разъединителем. То есть в результате срабатывания ограничителя импульсных напряжений разъединитель должен разорвать цепь питания, чтобы избежать возгорания изделия и протекания тока по электрической дуге. Но приведенная схема совсем не наглядно и не понятно изображена, и сразу возникает вопрос о том, как правильно установить аппарат

Поэтому ознакомьтесь с несколькими примерами подключения УЗИП в электросеть

Но приведенная схема совсем не наглядно и не понятно изображена, и сразу возникает вопрос о том, как правильно установить аппарат. Поэтому ознакомьтесь с несколькими примерами подключения УЗИП в электросеть.

На рисунке ниже изображена типовая схема из условий для подключения 3 фаз. Здесь более наглядно изображено подключение ограничителей напряжения до счётчика. В трёхфазной цепи с системой заземления TN-S или TN-C-S его подключают между фазами, нулём и землёй. Но подключение ОИН-1 после счетчика тоже допустимо как дополнительная ступень защиты.

Монтажная схема на примере подключения в двухпроводной электросети:

И напоследок рассмотрим схемы для четырёх разных схем электроснабжения (1 фаза, 3 фазы, объединённый и разъединённый защитные проводники), которые встречаются наиболее часто:

Защита от обгорания или обрыва нуля

Итак, обрыв и отгорание нейтрального проводника является очень опасным и довольно частым происшествием. Есть ли необходимость в защите электросети от этого негативного явления? Конечно же, есть! Защита от отгорания «нуля» в трехфазной сети позволит вам сохранить свою дорогостоящую бытовую технику в рабочем состоянии. Защита от обрыва «нуля» в однофазной сети обеспечит вашу личную безопасность. Все эти виды обеспечения безопасности человека и бытовых электроприборов от последствий, возникающих при обрыве нейтрального проводника, выполняются с использованием специального оборудования и приемов электромонтажа, которые мы рассмотрим ниже.

  1. Реле максимального и минимального напряжения. Это основное устройство, которое следует использовать для защиты электросетей от обгорания или обрыва нулевого проводника. Применяется на всех типах недвижности. Промышленность изготавливает модели реле напряжения как для однофазных, так и трехфазных сетей. Принцип действия устройства заключается в разрыве цени электроснабжения при отклонении величины напряжения в сети сверх установленных значений.
  2. УЗИП — ограничитель перенапряжения. Это устройство для защиты и отключения оборудования при перенапряжении в электропроводке, возникающего вследствие обрыва или отгорания «нуля», удара молнии и по некоторым другим причинам. В основном используется в частных домовладениях. Принцип работы устройства заключен в увеличении собственного внутреннего сопротивления электротоку при больших перепадах напряжения.
  3. Устройство защитного отключения (УЗО). Такой модуль, имеющий сокращенное название УЗО, способен создать эффективную защиту для человека от удара электрическим током при обрыве нейтрального проводника в однофазных линиях. УЗО мгновенно обесточит сеть при попадании фазы на нулевой провод в том случае, если заземление бытовых приборов выполнено с нарушением ПУЭ (правил устройства электроустановок).
  4. Дифференциальный автомат с расширенными функциями. Дифавтомат — это защитное модульное устройство, позволяющее одновременно отключать фазу и нейтральный провод при возникновении любых аварийных ситуаций. Этот модуль совмещает в своей конструкции автоматический выключатель при КЗ (коротком замыкании) в нагрузке и защитное устройство (УЗО). При обгорании «нуля» в магистральных сетях с тремя фазами и обрыве нулевого провода в однофазных линиях он способен защитить электрические приборы и другую технику от выхода из строя, а человека от удара электротоком.
  5. Многократное повторное заземление. Этот технологический прием способен защитить бытовые приборы и человека от последствий обрыва и обгорания «нуля», но он сложен в исполнении, решает ограниченный спектр задач и применяют его в основном специалисты энергоснабжающих организаций на магистральных линиях электропередач.

Часто задаваемые вопросы

  1. Есть ли смысл устанавливать плавкий предохранитель на линию нейтрали?

Да, при обрыве линий ЛЭП фаза часто попадает на нейтраль или заземление, в этом случае на розетку могут прийти две разные фазы это 380В. В нейтральную жилу или в заземление может попасть молния это сотни тысяч вольт.

  1. Если через УЗИП при скачке напряжения проходит сотни тысяч вольт, какого сечения провода надо ставить?

Провода устанавливаются с расчетным сечением для всего дома на вводной автомат, если УЗИП ставится на отдельную группу освещения или розеток, то сечение такое же, как и в проводах этой группы. На вводе обычно 10 -16 мм2,

Группы освещения 07-1,5 мм2, розетки 2.5 – 4 мм2.

Альтернативный вариант — реле контроля напряжения в сети

Бюджетной альтернативой стабилизатору является реле контроля напряжения, которое выполняет оговоренную нами функцию отключения электропитания при выходе напряжения в сети за допустимые пределы. В зависимости от исполнения, устройство срабатывает при перенапряжении, либо контролирует и его нижний уровень.

Существуют модификации реле, которые восстанавливают питание автоматически при его возвращении к допустимым пределам, или это нужно делать вручную. Наиболее совершенные устройства предоставляют возможность установки уровней напряжения, при которых наступает отключение потребителей и времени задержки при возвращении питания. Например, холодильник нельзя включать в сеть повторно в течение пяти минут, чтобы не повредить компрессор. Именно такое значение можно задать на реле.

При этом реле не обеспечивает стабильное напряжение, не компенсирует импульсные скачки и не защищает от грозового перенапряжения. Иными словами, такой способ защиты подходит в ситуации, когда напряжение в сети нормальное, но возможны его редкие и значительные отклонения, в том числе, в результате аварии в сети электроснабжения.

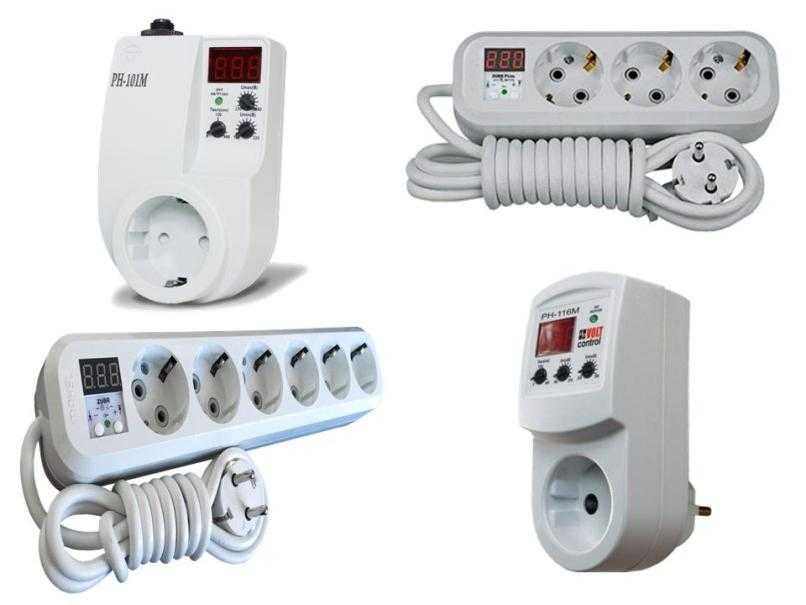

Существуют варианты исполнения для защиты отдельных потребителей в виде удлинителя или моноблока с вилкой и розеткой. Эти устройства рассчитаны на ток нагрузки 6-16А. Аналогичные приборы в модульном исполнении монтируются на электрощите.

Реле модульного типа может иметь на выходе переключающую группу контактов, нормально разомкнутые контакты, а также две отдельные группы нормально разомкнутых или нормально замкнутых контактов. Это позволяет реализовать разные варианты управления питанием потребителей.

Электромонтаж реле напряжения модульного типа можно выполнить по вышеприведенной иллюстрации. В любом случае устройство подключается после входного автомата. Нулевой провод подсоединяется к клемме N, а провода фазы — к нормально разомкнутым контактам реле.

Для защиты более дорогого устройства его номинальный рабочий ток выбирается на ступень выше, чем значение, указанное на корпусе входного автомата. Например, если перед реле установлен автомат на 40А, выбирают прибор с номинальным значением 50А.

Если устройство с необходимым значением рабочего тока отсутствует, либо стоит слишком дорого, его можно заменить реле напряжения с минимальным параметром нагрузки. При этом к его выходу подключается контактор необходимой мощности или пускатель, который подает напряжение на потребители.

Электромонтаж реле напряжения в паре с контактором приведен на схеме. В данном примере собственно реле напряжения подключается также после входного автомата, счетчика и УЗО. Провод фазы с выходного контакта реле подключается к клемме управляющей обмотки контактора, а к ее второй клемме подсоединяется нулевой провод (выступающая часть корпуса). На выходные клеммы контактора (дальняя часть корпуса) сверху подаются фаза питания и ноль, а снизу подключаются провода фазы и нуля потребителей.

При наличии нормального уровня напряжения в сети реле контроля замыкает выходные контакты и подает питание на обмотку контактора. Он, в свою очередь, замыкает выходные контакты и подает питание потребителям. При отсутствии напряжения в сети или выходе его за допустимые пределы цепи последовательно разрываются и питание нагрузки отключается.

В ряде случаев удобно использовать несколько реле напряжения для разных типов потребителей. При этом для наиболее дорогих электронных потребителей, как, например, компьютеры, можно задать с помощью соответствующего реле допустимый диапазон входного питания в пределах 200-230В.

Бытовым электроприборам с электродвигателями, как, например, холодильник или стиральная машина, можно установить диапазон напряжения 185-235В. Потребители типа утюга, обогревателя или водонагревателя могут питаться напряжением 175-245В. Внутренние таймеры реле можно настроить на разное время задержки возобновления питания.

Способы защиты от перенапряжений в электрических сетях

Перенапряжение – это ненормальный режим работы в электрических сетях, который заключается в чрезмерном увеличении значения напряжения выше допустимых значений для участка электрической сети, который является опасным для элементов оборудования данного участка электрической сети. Изоляция оборудования электроустановок рассчитана на нормальную работу при определенных значениях напряжения, в случае наличия перенапряжения, изоляция приходит в негодность, что приводит к повреждению оборудования и представляет опасность для обслуживающего персонала или людей, которые находятся в непосредственной близости к элементам электрических сетей.

Перенапряжения могут быть двух видов – природными (внешними) и коммутационными (внутренними). Природные перенапряжения – это явление атмосферного электричества. Коммутационные перенапряжения возникают непосредственно в электрических сетях, причинами их проявления могут быть большие перепады нагрузки на линиях электропередач, феррорезонансные явления, послеаварийные режимы работы электрических сетей.

Способы защиты от перенапряжений

В электроустановках для защиты оборудования от возможных перенапряжений применяют такое защитное оборудование, как разрядники и ограничители перенапряжения нелинейные (ОПН) .

Основным конструктивным элементом данного защитного оборудования является элемент с нелинейными характеристиками. Характерная особенность данных элементов заключается в том, что они изменяют свое сопротивление в зависимости от приложенного к ним значения напряжения. Рассмотрим вкратце принцип работы данных защитных элементов.

Разрядник или ограничитель перенапряжения присоединяется к шине рабочего напряжения и к контуру заземления электроустановки. В нормальном режиме, то есть, когда сетевое напряжение находится в пределах допустимых значений, разрядник (ОПН) имеет очень большое сопротивление, и он не проводит напряжение.

В случае возникновения перенапряжения на участке электрической сети сопротивление разрядника (ОПН) резко падает, и данный защитный элемент проводит напряжение, способствуя утечке возникшего скачка напряжения в заземляющий контур. То есть на момент перенапряжения разрядник (ОПН) осуществляет электрическое соединение провода с землей.

Разрядники и ОПН устанавливаются для защиты элементов оборудования на территории распределительных устройств электроустановок, а также в начале и в конце линий электропередач напряжением 6 и 10 кВ, которые не оборудованы грозозащитным тросом.

Для защиты от природных (внешних) перенапряжений на металлических и железобетонных конструкциях открытых распределительных устройств устанавливают стержневые молниеотводы . На высоковольтных линиях напряжением 35 кВ и выше применяют грозозащитный трос (тросовый молниеотвод), который располагается в верхней части опор линий электропередач на всей их протяженности, соединяясь с металлическими элементами линейных порталов открытых распределительных устройств подстанций. Молниеотводы притягивают атмосферные заряды на себя, тем самым предупреждая их попадания на токоведущие части электрооборудования электроустановок.

Для обеспечения надежной защиты оборудования электроустановок от возможных перенапряжений, разрядники и ограничители перенапряжений, как и все элементы оборудования, должны проходить периодические ремонты и испытания. Также необходимо в соответствии с установленной периодичностью проверять сопротивление и техническое состояние заземляющих контуров распределительных устройств.

Перенапряжения в низковольтных сетях

Явление перенапряжений также характерно и для низковольтных сетей напряжением 220/380 В. Перенапряжения в низковольтных сетях приводят к выходу из строя не только оборудования данных электрических сетей, но и электроприборов, которые включены в сеть.

Для защиты от перенапряжений в домашней электропроводке используют реле напряжения или стабилизаторы напряжения, источники бесперебойного питания, в которых предусмотрена соответствующая функция. Также существуют модульные устройства защиты от импульсных перенапряжений, предназначенные для установки в домашний распределительный щиток.

В низковольтных распределительных устройствах предприятий, электроустановок, ЛЭП для защиты от перенапряжений применяют специальные ограничители перенапряжений по принципу работы схожие с высоковольтными ОПН.

Принцип работы защитных устройств

Для защиты от электроимпульсов, возникающих под действием молнии, устанавливается грозозащитный разрядник вместе с УЗИП. А обезопасить линию от потока электронов, параметры которого не соответствуют рабочим характеристикам сети, можно с помощью специальных датчиков, а также реле перенапряжения.

Следует сказать, что как ДПН, так и реле по принципу действия и назначению отличаются от стабилизатора.

Задача этих элементов состоит в том, чтобы прекратить подачу электроэнергии в случае превышения величиной перепада максимального порога, указанного в техническом паспорте средства защиты или выставленного регулятором.

После нормализации параметров электрической линии происходит самостоятельное включение реле. ДПН для защиты линии следует устанавливать только в паре с устройством защитного отключения. Его задача заключается в том, чтобы при обнаружении неполадок вызвать утечку тока, под воздействием которой сработает УЗО.

Наглядно про реле напряжения на видео:

Недостаток такой схемы заключается в необходимости ее ручного включения после того, как напряжение придет в норму. В этом плане выгодно отличается стабилизатор напряжения. Это устройство предусматривает регулируемую временную задержку токоподачи, если происходит его срабатывание под воздействием чрезмерного напряжения. Стабилизатор часто используют для подключения кондиционеров и холодильных аппаратов.

Но я слышал, что TVS-диоды имеют высокий ток утечки, который ухудшит производительность моей системы

В области аналоговой электроники бытует общепринятое мнение, что TVS-диоды имеют весьма высокие токи утечки и, следовательно, не могут использоваться в прецизионных аналоговых входных каскадах. Это утверждение не обязательно ошибочно. Действительно, многие спецификации на TVS-диоды показывают ток утечки, не превышающий 100 мкА, но это значение является довольно высоким для большинства аналоговых входных каскадов. Проблема здесь заключается в том, что ток утечки берется при максимальном рабочем напряжении и при максимальной температуре (+150 °C). В этом случае диод будет иметь высокий ток утечки. Все TVS-диоды в силу своей природы начинают увеличивать ток утечки при температурах, превышающих +85 °C. Так что если вы выбираете TVS-диод с оптимально высоким рабочим напряжением и не планируете использовать ваш конечный продукт на температурах, значительно превышающих +85 °C, то в реальности можно ожидать гораздо меньших, некритических токов утечки.

Вы можете удивиться, увидев, насколько незначительным будет ток утечки, связанный с TVS-диодом, если вы правильно его выберете. На рис. 7 показаны данные измерения утечки 12 TVS-диодов одного типа.

Рис. 7. Ток утечка 36-В двунаправленных диодов TVS-диодов T36SC компании Bournes с использованием оценочной платы ADA4530 с экранированием и резистором номиналом 10 ГОм при температуре 25 °C

Из двенадцати измеренных TVS-диодов при смещении постоянного тока 5 В у наихудшего из них был ток утечки 7 пА. Это более чем в 10 млн раз лучше, нежели при наихудшем сценарии согласно спецификации. Естественно, здесь с точки зрения токов утечки имеются различия от партии к партии диодов, но это должно по крайней мере иллюстрировать порядок того, чего можно ожидать. Если наша система не будет эксплуатироваться при температурах выше +85 °C, то TVS-диоды могут оказаться весьма неплохим вариантом. Просто не забудьте проверить ток утечки, если выбираете другие продукты, а не те, которые были специально здесь протестированы. То, что может быть правдой для одного типа радиоэлемента или производителя, не всегда соответствует действительности для других.

Принцип работы

Как работает УЗИП? Очень просто. При кратковременном превышении напряжения от заданного значения, происходит резкое падение сопротивления варистора, встроенного в корпус.

Вот наглядная схема принципа работы такого прибора. Через автомат 220В подключена однофазная нагрузка. В этой же цепочке присутствует УЗИП.

Один его контакт сидит на фазе, другой на заземлении. Подключение в цепь параллельное!

При этом всегда обращайте внимание на длину проводников, которыми подключено УЗИП. Они играют существенную роль

Так на кабеле длиной всего 1 метр, от молнии может генерироваться перенапряжение в 1000В.

Для эффективной защиты приходится уменьшать расстояние по кабелю. Поэтому общая длина всей цепочки, через которую подключается УЗИП (провод на фазу + провод до заземления) не должна превышать 50см!

А сечение самого кабеля для типа-2 должно быть от 4мм2 и выше, для класса 1 от 16мм2 и выше. Более подробно о всех нюансах подключения и ошибках при выборе правильной схемы читайте в отдельной статье.

Но вернемся к принципу работы. При нормальном однофазном напряжении в пределах 220В, встроенный варистор имеет большое сопротивление. Соответственно ток через него не течет.

Если же происходит кратковременный импульс, во много раз превышающий пороговое напряжение, варистор резко меняет внутреннее сопротивление, вплоть до нулевых значений.

Вследствие чего фаза через него спокойно устремляется на заземляющий контур. И все перенапряжение, грубо говоря, сливается в землю.

Как только импульс проходит, варистор автоматически возвращается в нормальное (закрытое) состояние.

При достаточно длительном воздействии импульса создается искусственное короткое замыкание, на которое срабатывает автомат, отключая всю цепочку.

Все будет зависеть от величины импульса, его продолжительности, грозового разряда и силы тока.

Остаточное напряжение, которое все равно в некоторой степени доходит до эл.приборов в этот кратковременный промежуток времени, получается сглаженным до безопасной величины и не оказывает негативных последствий.

Есть модели УЗИП моноблочные, а есть картриджные, со съемным варисторным блоком.

При его выходе из строя вам не придется менять целиком все устройство, достаточно будет заменить один элемент. Это все равно что поменять сгоревший предохранитель.

Как узнать, что УЗИП вышло из строя? По цветному индикатору на передней панели.

Он должен поменять свою раскраску с зеленого на красный.

Не путайте, индикатор выпадает и сигнализирует не просто о срабатывании, а о выходе из строя элемента!

Автоматы или предохранители перед УЗИП

Чтобы сохранить в доме бесперебойное электроснабжение, необходимо также установить автоматический выключатель, который будет отключать узип. Установка этого автомата обусловлена также тем, что в момент отвода импульса, возникает так называемый сопровождающий ток.

Он не всегда дает возможность варисторному модулю вернуться в закрытое положение. Фактически тот не восстанавливается после срабатывания, как по идее должен был.

В итоге, дуга внутри устройства поддерживается и приводит к короткому замыканию и разрушениям. В том числе самого устройства.

Автомат же при таком пробое срабатывает и обесточивает защитный модуль. Бесперебойное электроснабжение дома продолжается.

При этом многие специалисты рекомендуют ставить в качестве такой защиты даже не автомат, а модульные предохранители.

Объясняется это тем, что сам автомат во время пробоя оказывается под воздействием импульсного тока. И его электромагнитные расцепители также будут под повышенным напряжением.

Это может привести к пробою отключающей катушки, подгоранию контактов и даже выходу из строя всей защиты. Фактически вы окажетесь безоружны перед возникшим КЗ.

Поэтому устанавливать УЗИП после автомата, гораздо хуже, чем после предохранителей.

Есть конечно специальные автоматические выключатели без катушек индуктивности, имеющие в своей конструкции только терморасцепители. Например Tmax XT или Formula A.

Однако рассматривать такой вариант для коттеджей не совсем рационально. Гораздо проще найти и купить модульные предохранители. При этом можно сделать выбор в пользу типа GG.

Они способны защищать во всем диапазоне сверхтоков относительно номинального. То есть, если ток вырос незначительно, GG его все равно отключит в заданный интервал времени.

Есть конечно и минус схемы с автоматом или ПК непосредственно перед УЗИП. Все мы знаем, что гроза и молния это продолжительное, а не разовое явление. И все последующие удары, могут оказаться небезопасными для вашего дома.

Защита ведь уже сработала в первый раз и автомат выбил. А вы об этом и догадываться не будете, потому как электроснабжение ваше не прерывалось.

Поэтому некоторые предпочитают ставить УЗИП сразу после вводного автомата. Чтобы при срабатывании отключалось напряжение во всем доме.

Однако и здесь есть свои подводные камни и правила. Защитный автоматический выключатель не может быть любого номинала, а выбирается согласно марки применяемого УЗИП. Вот таблица рекомендаций по выбору автоматов монтируемых перед устройствами защиты от импульсных перенапряжений:

Если вы думаете, что чем меньше по номиналу автомат будет установлен, тем надежнее будет защита, вы ошибаетесь. Импульсный ток и скачок напряжения могут быть такой величины, что они приведут к срабатыванию выключателя, еще до момента, когда УЗИП отработает.

И соответственно вы опять останетесь без защиты. Поэтому выбирайте всю защитную аппаратуру с умом и по правилам. УЗИП это тихая, но весьма своевременная защита от опасного электричества, которое включается в работу мгновенно.

Для чего предназначены внутренние устройства молниезащиты и как они работают при разрядах

Стихийное возникновение молнии происходит внезапно, создавая огромные разрушения.

Защитить дом от него позволяет внешняя молниезащита, состоящая из молниеприемника, распложенного над крышей, а также молниеотвода и контура заземления.

Ток разряда, проникающий кратковременным импульсом по подготовленной цепи, имеет очень большую величину. Он наводит в близкорасположенной проводке здания и токопроводящих частях перенапряжения, способные сжечь изоляцию, повредить бытовые приборы.

Предотвратить опасные последствия грозового разряда предназначены внутренние устройства молниезащиты, представляющие собой комплекс технических устройств и приборов на основе модулей УЗИП с подключением их к системе заземления.

Они надежно работают не только при непосредственном ударе молнии по дому, но и гасят разряды, попадающие в:

  1. питающую ЛЭП;
  2. близлежащие деревья и строения;
  3. почву, расположенную рядом со зданием.

Если с ударом по ЛЭП обычно вопросов не возникает, то в последних двух случаях перенапряжение способно импульсом проникнуть в домашнюю проводку по контуру земли, трубам водопровода, канализации, другим металлическим магистралям, как показано на самой первой картинке

Работа внутренней молниезащиты происходит за счет подключения проникшего высоковольтного импульса на специально подобранный разрядник или электронный элемент — варистор.

Он включается на разность двух потенциалов и для обычного напряжения обладает очень большим сопротивлением, когда токи через него ограничиваются, не превышают нескольких миллиампер.

При попадании на схему варистора аварийный импульс открывает полупроводниковый переход, замыкая его накоротко. Через него начинает стекать опасный потенциал на защитное заземление.

После варистора опасное напряжение значительно ограничивается. На базе этих электронных компонентов созданы современные модули защиты — УЗИП.

Откуда мы знаем, от чего защищаться?

Хотя мы понимаем, что необходимо предохранить систему от электрических перенапряжений, термин «защита» слишком широк, чтобы быть полезным, когда речь идет о принятии решения о том, как именно требуется защитить нашу систему. Вот почему сотрудники МЭК (Международная электротехническая комиссия — международная некоммерческая организация по стандартизации в области электрических, электронных и смежных технологий) и многих других организаций проделали весьма непростую работу, чтобы выяснить, с какими типами электрических перенапряжений мы можем столкнуться в реальной жизни и каковы их параметры, определяющие воздействия. Мы сконцентрируемся на стандартах МЭК, поскольку они охватывают приложения для самого широкого рынка РЭА, а сложность их понимания послужила причиной написания данной статьи.

Рис. 1. Форма разрядного тока испытательного генератора (контактный разряд, испытательное напряжение 8 кВ)

В таблице 1 приведены три базовых стандарта, которые определяют, с какими типами электрических перенапряжений может столкнуться система. И хотя в данной статье подробно будет обсуждаться проблема защиты от разряда статического электричества, мы должны иметь определенное понятие и знания по таким вызывающим перенапряжения воздействиям, как электрические быстрые переходные процессы (electrical fast transient, EFT) и короткие скачки (выбросы) напряжения.

Рис. 2. Электрические быстрые переходные напряжения уровня 4, соответствующие стандарту IEC-61000-4-4 (ГОСТ IEC 61000-4-4-2016)

Таблица 1. Технические стандарты МЭК и их аналоги

Стандарт/

ГОСТ Р

Наименование стандарта

Источник воздействия

Источник воздействия Характеристика воздействия

МЭК

ГОСТ Р

IEC 61000­4­2/

ГОСТ 30804.4.2­2013

Electromagnetic compatibility (EMC).

Part 4­2: Testing and measurement techniques.

Electrostatic discharge immunity test

Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам.

Требования и методы испытаний (с поправкой)

Электростатический разряд

Одиночное воздействие импульса

очень высокого напряжения,

сверхмалой длительности

IEC 61000­4­4 /

ГОСТ IEC 61000­4­4­2016

Electromagnetic compatibility (EMC).

Part 4­4: Testing and measurement techniques.

Electrical fast transient/burst immunity test, IDT

Электромагнитная совместимость (ЭМС).

Часть 4­4. Методы испытаний и измерений.

Испытание на устойчивость к электрическим

быстрым переходным процессам (пачкам)

Внешние коммутирующие

компоненты (например, броски ЭДС

самоиндукции от двигателей)

Повторяющиеся воздействия

коротких импульсов

высокого напряжения

IEC 61000­4­5/

ГОСТ IEC 61000­4­5­2017

Electromagnetic compatibility (EMC).

Part 4­5: Testing and measurement techniques.

Surge immunity test, IDT

Электромагнитная совместимость (ЭМС).

 Часть 4­5. Методы испытаний и измерений.

Испытание на устойчивость

к выбросу напряжения

Удары молний, переходные процессы

в энергосистеме (например,

от повышающих преобразователей)

Импульсы высокого напряжения,

относительно большой

длительности

Рис. 3. Нормализованный выброс тока (8/20 мкс) согласно IEC-61000-4-5

На рис. 1–3 показаны примеры форм воздействующих импульсов перенапряжения, установленные стандартами, приведенными в таблице 1. А на рис. 4 представлена упрощенная схема испытательного генератора, используемого в соответствии со стандартом IEC‑61000–4­2, и ее практическое применение.

Рис. 4. Упрощенная схема испытательного генератора, используемого в соответствие стандарта IEC-61000-4-2, и ее практическое применение

3-х фазная схема в нормальном режиме

Однако остается главный вопрос, как же это все взаимосвязано с обрывом нуля и перенапряжением в розетках? Дело в том, что напряжение изначально из трансформаторных будок ТП и КТП, выходит и приходит в щитовую дома по 3-х фазной схеме, а не по однофазной, как мы рисовали выше.

Что она из себя представляет? В общем случае это четыре проводника:

ноль

и три фазы А-В-С

От каждой фазы подключается отдельный потребитель (квартира, дом) или группа потребителей (несколько квартир в подъезде). При этом ноль у всех общий.

Между фазой и нолем будут привычные нам 220V, а между двух фаз — те самые 380V. При нормальных условиях все лампочки и токоприемники работают исправно.

Можно подключать разную нагрузку, разного номинала, это никак не будет вызывать перенапряжение. Ток в данной схеме течет по каждой фазе, проходит через своего потребителя и уходит через ноль.

ОПН — ограничители перенапряжения

Ограничители перенапряжения являются следующим этапом эволюции устройств, защищающих от импульсных бросков напряжения. Данный прибор не содержит воздушных промежутков. Основным элементом устройства является варистор. Если быть более точным, набор варисторов. Для получения необходимых рабочих характеристик варисторы соединяются между собой в последовательные или параллельно – последовательные блоки.

Основу варистора составляет оксид цинка. В процессе изготовления варистора добавляются также оксиды других металлов. СтабЭксперт.ру напоминает, что в результате, готовое изделие представляет собой набор p–n переходов, соединённых параллельно и последовательно. Наличие данных полупроводниковых переходов определяет нелинейные свойства варистора. Варисторы заключены в фарфоровый или полимерный корпус ограничителя перенапряжения. Сопротивление варисторов ОПН очень велико в диапазоне рабочего напряжения. При возникновении импульсного броска напряжения, сопротивление ОПН резко падает, пропуская импульсный ток на землю.

Ограничители перенапряжения имеют некоторые конструктивные и функциональные различия. Классификация ОПН осуществляется по следующим признакам:

  • материалу изоляции;
  • конструкции устройств;
  • рабочему напряжению;
  • месту монтажа.

По поводу изоляции уже было сказано, применяется фарфор либо полимерная композиция. Конструктивно ограничители перенапряжения бывают одноколонковыми и многоколонковыми. ОПН выпускаются для каждого класса напряжения: 6-10 киловольт и выше. Монтируются ограничители перенапряжения в закрытых или открытых распределительных устройствах (ЗРУ, ОРУ).

Основные устройства системы защиты

Один из лучших способов спасти электросеть от скачков напряжения – монтаж стабилизатора, подходящего по техническим характеристикам. Это недешевые устройства, и не всегда они используются, поскольку напряжение в сетях и так бывает достаточно стабильным.

Также устранить нестабильность в работе сети помогают реле контроля напряжения. При обрыве нулевой жилы и замыкании в провисших кабелях такое реле способно включить защитные функции даже быстрее стабилизатора, нужно лишь 2-3 миллисекунды.

Такие реле очень компактны – для монтажа они требуют меньше места, чем стабилизаторы, легко ставятся на простейшую din-рейку, кабеля подключаются элементарно (в отличие от монтажа стабилизаторов, когда вынужденно вклиниваются в электросеть или устанавливают особый короб для него). Стабилизаторы заметно гудят, поэтому в жилых помещениях их устанавливать нежелательно, а вот реле работают практически бесшумно. Кроме того, аппараты, контролирующие разность электрических потенциалов, потребляют очень мало электричества. Цена на такие реле в несколько раз ниже тех, что сложились на стабилизаторы.

Принцип работы реле контроля состоит в том, что при постоянном поступлении электротока устройство определяет разность потенциалов и сравнивает ее с допустимыми значениями. Если показатели в норме, ключи остаются открытыми, и ток продолжает течь по сети. Если же проходит мощный импульс, происходит моментальное закрытие ключей и отключение подачи электроэнергии потребителям. Такая быстрая и однозначная реакция помогает обезопасить все подключенные бытовые агрегаты.

Дополнительная информация. Возвращение в штатный режим происходит с некоторой задержкой, регулируемой таймером. Это необходимо для того, чтобы крупные электроприборы, такие как холодильники, кондиционеры и другие, включились с соблюдением правил и технической настройкой.

Подключение реле производится по фазному кабелю, при этом нуль-кабель включается во внутреннюю схему для питания энергией.

Имеется два способа: сквозное подключение (по прямой) или с использованием прибора – контрактора для коммуникации. Оптимально подключать релейный механизм до подключения счетчика, чем обеспечится и его защита от перенапряжения. Однако, при наличии на приборе учета пломбы придется монтировать реле за ним.

Импульсные перенапряжения в электросети частных домов возникают из-за грозы с молниями или коммутационных скачков. Для безопасности электропроводки применяются специальные устройства УЗИП. Как правило, это ограничители перенапряжений нелинейные (ОПН), стабилизаторы и реле контроля потенциалов. Конечно, обустройство такой системы – мероприятие затратное, однако его стоимость гораздо ниже дорогих электробытовых приборов.
