Как починить светильник с люминесцентными лампами?

Радио-как хобби

Ремонтируем люминесцентную лампу

Несколько лет пользуюсь светильником с трубчатой 18-ти ваттной люминесцентной лампой. Особых нареканий он ( светильник) не вызывл… Кроме замены сгоревших люминесцентных ламп, никаких отказов в работе не было. Но, как говорится, ничто не вечно…

Некоторое время назад при попытке включить светильник внутри него раздался хлопок, сопровождавшийся вспышкой. Светильник был немедленно обесточен, снят и задвинут на дальнюю полку в кладовой. Учитывая его солидный возраст первым решением было выбросить светильник на свалку. Позже все-таки было решено попытаться отремонтировать его.

Приступаем к ремонту.

Разбираем светильник и извлекаем люминесцентную лампу. Первым дело проверяем омметром нити накала лампы на предмет обрыва. Нити накала оказались целыми, соответственно и лампа оказалась исправной и пригодной к дальнейшей эксплуатации.

После вскрытия светильника сразу бросилось в глаза ужасное состояние заводского сетевого шнура, который находился внутри корпуса светильника. Изоляция шнура потрескалась во многих местах, утратила эластичность и крошилась прямо под пальцами.

Вот такой вид имеет сетевой шнур после десяти лет эксплуатации

Такое состояние провода таит в себе следующие опасности:

-возможность поражения электрическим током;

-возможность возникновения замыкания и, как следствие, возгорания;

Поэтому этот шнур меняем в первую очередь!

Продолжаем работу… Хлопок внутри светильника явно указывал на отказ электронного балласта.

Извлекаем электронный балласт

Визуальный осмотр не выявил сгоревших резисторов. Сетевой предохранитель также был исправен. Сетевой предохранитель –это крайняя левая деталь на платке балласта и обозначена как F1.

А вот электролитический конденсатор номиналом 4,7мкФ х 400V оказался вздутым

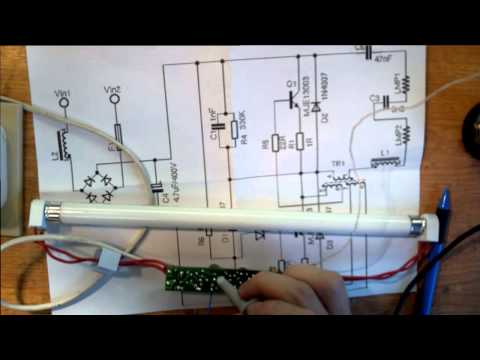

Чтобы проводить дальнейший ремонт не вслепую, пришлось поискать в сети схемы электронных балластов. Их есть великое множество, и они очень похожи друг на друга. Различие состоит только в номиналах некоторых деталей, наличии/отсутствии дополнительных защитных элементов и типе транзисторов.

Попытка сверить схему балласта из моей лампы с схемами из сети показала что, в нашем случае в схему балласта включены дополнительные элементы. Поэтому чтобы не ломать голову пришлось составить схему по печатной плате.

Первым делом в таких случаях проверяем транзисторы. Оба транзистора оказались негодными с пробитыми переходами Б-К. В данном балласте применены транзисторы типа ЕВ13003, которые являются аналогами транзистора MJE13003, но имеют отличную от оригинала цоколевку. Это нужно учитывать при замене вышедших из строя транзисторов.

Дальнейшая проверка выявила пришедшие в негодность резисторы R2,R3,R4,R5,R6,R7. Характер неисправности у всех резисторов аналогичен-увеличение сопротивления до 1МОм и больше.

Вышедшие из строя элементы помечены красными кружками на принципиальной схеме

Все конденсаторы ( кроме вышеуказанного электролита С2) оказались исправными.

Вместо негодных впаиваем резисторы типа МЛТ-0,125 необходимых номиналов.

Вместо транзисторов ЕВ13003 запаиваем какие-то китайские типа S13003.

Собираем светильник в обратном порядке.

Пробное включение…. Все заработало. ))

Всегда интересен вопрос выяснения причины выхода из строя радиодеталей

Применительно к этому светильнику, а точнее, к его электронному балласту, мои соображения следующие… Уже после ремонта обратил внимание на то, что корпус светильника в зоне установки электронного балласта ощутимо нагревается. Раньше на это как-то внимания не обращал

Нагрев указывает на то, что радиоэлементы работают в тяжелых температурных условиях. На мой взгляд-это одна из главных причин отказа радиоэлементов. Первым от перегрева видимо вышел из строя электролитический конденсатор 4,7мкФ х 400В, который является фильтром после диодного мостика. Ухудшение подавления пульсаций выпрямленного напряжения увеличило уровень напряжений, приложенных к переходам транзисторов. Следующим вылетел один из транзисторов, а дальше по принципу домино-вылетел и другой, попутно сгорели резисторы в базовых и эмиттерных цепях.. И все..Дальше был ремонт.

Выявление неполадок и их устранение

Неисправность лампы дневного света выражается в:

  1. Полном отсутствии включения.
  2. Кратковременных мерцаниях лампы с дальнейшим включением.
  3. Продолжительном мерцании без дальнейшего включения.
  4. Гудении.
  5. Мерцании в режиме горения.

Это может неблаготворно сказаться на зрении человека, поэтому следует незамедлительно диагностировать поломку и приступить к ремонту светильника. Для этой цели понадобится мультиметр или тестер сопротивления.

Часто ЛЛ не горит из-за плохого контакта между штырьками лампы и контактами патрона. Держатели со временем изнашиваются и окисляются. Следует почистить их спиртосодержащей жидкостью, ластиком, мелкой шкуркой, а при необходимости подогнуть или заменить пластинки контактов для лучшего соприкосновения со штырьками. Следует помнить, что ЛДС не работает при температуре ниже –50 ˚С и при скачках напряжения более 7 %.

Целостность спиралей-электродов

Лампа не загорается. Проверяется при помощи мультиметра или индикатора на наличие сопротивления с мини-лампочкой. Переключатель устанавливают на измерение сопротивления – минимальный диапазон, щупами прикасаются к штырькам сначала с одной, потом с другой стороны. Неисправная спираль покажет нулевое сопротивление (нить порвалась). Целая нить покажет незначительное сопротивление – от 3 до 16 Ом. Если даже одна из спиралей покажет обрыв, лампа подлежит замене. Восстановить работоспособность с такой поломкой не получится.

Проверка целостности спиралей-электродов

Неисправности в электронном балласте

В лампах нового поколения используется электронная пускорегулирующая аппаратура (ЭПРА). Чтобы понять, исправен ли балласт, заменяют его на заведомо рабочий. Если светильник включился, это означает, что поломка была в нем. Старый балласт можно починить в домашних условиях. Сначала можно попробовать заменить предохранитель на аналогичный с таким же диаметром и плавкой вставкой. Если спиральные нити слабо светятся – пробит конденсатор между ними. Его нужно заменить на аналогичный, но с рабочим напряжением 2 кВ. В дешевых балластах ставят конденсаторы на 250–400 В, которые часто сгорают.

Устройство электронного балласта

Транзисторы могут перегореть из-за скачков напряжения. При работе сварочного агрегата или любой мощной техники ЛДС желательно выключать. Транзисторы можно взять из списанных балластов или подобрать по таблице. После замены любого элемента нужно проверить исправность светильника, вставив в него лампу мощностью 40 Вт.

Как проверить дроссель люминесцентного светильника

Признаки неисправности дросселя:

  • гудение светильника из-за дребезжания пластин;
  • лампа зажигается нормально, потом темнеет по краям и гаснет;
  • перегрев ЛДС;
  • после включения внутри колбы бегают змейки;
  • сильное мерцание.

Проверка дросселя

Для проверки дросселя на исправность из светильника вынимают стартер и замыкают накоротко контакты в его патроне. Вынимают лампу и закорачивают контакты в патронах с обеих сторон. Мультиметр устанавливается в режим измерения сопротивления, щупы присоединяются к контактам в патроне лампы. Обрыв обмотки покажет бесконечное сопротивление, а межвитковое замыкание – значение (стрелка) около нуля.

Как проверить стартер

Если при включении ЛДС мерцает, но не загорается, – неисправен стартер. Отдельно от светильника прозвонить стартер мультиметром не удастся, так как без напряжения его контакты разомкнуты. Схема проверки данного элемента включает в себя лампочку 60 Вт и стартер, подключенные последовательно к сети 220 В.

Схема проверки стартера

Как проверить емкость конденсатора тестером

Неисправный конденсатор, находящийся между проводами сети питания, снижает КПД светильника до 40%. В рабочем состоянии КПД составляет 90%, что более экономично. Для ЛЛ до 40 Вт подойдет конденсатор емкостью 4,5 мкФ. Слишком низкая емкость снижает КПД, высокая – вызовет мерцание. Исправность конденсатора проверяют мультиметром с соответствующей функцией.

Что ломается в энергосберегающих лампах

В этом разделе опишу, как что нужно проанализировать перед как починить энергосберегающую лампу.

1. Вскрываем лампу.

Как правило, место вскрытия – там, где наносится надпись с названием и техническими параметрами лампы. Там же располагаются и концы стеклянной колбы, если колба имеет несколько перегибов.

Как разобрать КЛЛ. В месте вскрытия поддеваем плоской отверткой.

Посла вскрытия лампы видим её устройство:

Разобранная лампа

2. Колба.

Если есть заметное потемнение на концах, то колбу можно смело выбрасывать. Также, можно считать колбу негодной, если она проработала в лампе более 2 лет.

3. Нити накаливания

Если состояние колбы нормальное, прозваниваем её нити накаливания омметром. Сопротивление должно быть несколько Ом. Чем больше мощность, тем меньше сопротивление.

4. Электронный балласт.

Спираль и колба нормальные, удача! Ремонт энергосберегающей лампы, возможно, имеет смысл.

Осматриваем плату электронного балласта. Как правило, если там что-то сгорело, это сразу видно. Особенно сгоревшие резисторы. Хотя, резисторы могут выходить из строя без видимых последствий. Как правило, сгорают резисторы в эмиттерных и базовых цепях, и транзисторы. Если сгорело что-то ещё, за ремонт браться не советую. Или просто придётся поменять всё на плате, потратив много времени.

Электронные балласты от компактных люминесцентных ламп. Некоторые запчасти уже вытащены…

5. Конденсатор фильтра.

Это тот самый конденсатор, который сглаживает пульсации выпрямленного напряжения. Когда выключенная лампа моргает, некоторые говорят, что именно этот конденсатор “виноват”. Если он вздутый, его обязательно надо поменять. Ёмкость лучше выбрать на шаг больше. Например, стоял 4,7 мкФ – поставить 6,8. Но это не принципиально. Рабочее напряжение конденсатора – то же, что и у старого, или больше, если поместится в корпус.

6. Монтаж.

И конечно проверить предохранитель, целостность монтажа, пайку, механические повреждения. Конечно, это лучше делать в первую очередь, сразу после вскрытия.

Теперь надо принять решение. Я брался за ремонт только в случае, когда у меня под рукой много однотипных сгоревших ламп, так ремонт идёт гораздо веселее.

Много поломанных ламп. Ремонт имеет смысл.

Как показывает практика, из 10 ламп, поломанных в силу естественных причин,  нормальный выход – 3-4 штуки.

Виды и основные причины поломок

Если возникают проблемы со светодиодным светильником или лампочкой, не заметить это невозможно. Варианты неисправностей могут быть разными, но чаще всего встречаются такие:

  1. Свет полностью пропадает. Это может случиться как при включении или выключении, так и в процессе работы.
  2. Освещение может пропасть в любой момент и возобновиться через какое-то время. Причем, временные промежутки могут быть какими угодно.
  3. Мерцание лампочки или светильника. Интенсивность может быть разной, но изменение яркости создает дискомфорт для зрения.
  4. Мигание — когда свет моргает каждую секунду.
  5. Повреждение конструкции из-за удара или попадания влаги в систему (например, из-за конденсата или если соседи сверху затопили квартиру).


Когда перестала гореть часть лампочек, не стоит откладывать ремонт.

Если видов неисправностей всего несколько, то причин намного больше. Чаще всего возникают такие проблемы:

  1. Перегрев узлов и их деформация или нарушение контактов. Диоды нагреваются не сильно (примерно до 30 градусов). Но если в помещении жарко, то температура под потолком может повыситься до 50-60 градусов, а при таких условиях нарушаются контакты, выходят из строя детали и отслаиваются отдельные элементы на плате. Также проблема возникает, когда радиатор охлаждения со временем покрывается пылью или светильник расположен в месте с плохой вентиляцией.
  2. Нарушение рекомендованных правил пользования светодиодным оборудованием. Вместе с светильником и люстрой всегда идут условия эксплуатации, при которых производитель гарантирует долгую работу. Любые отклонения повышают риск неисправностей в разы.
  3. Перегорание диода, спровоцированное скачками напряжения или выходом из строя конденсатора. Это характерно для недорогих моделей.
  4. Различные нарушения при подключении и установке оборудования. Короткие замыкания и другие сбои работы сети могут быть причиной поломки.

При подключении важно ничего не перепутать.

Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников. Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца.

Почему не горит лампа дневного света: как отремонтировать своими руками

Лампами дневного света принято называть люминесцентные источники освещения. Они отличаются низким энергопотреблением, высоким сроком службы. Спектр излучения визуально близок к солнечному. Существенным недостатком ламп дневного света служит то, что их нельзя подключать непосредственно к сети. Необходимо использовать специальную пускорегулирующую аппаратуру (ПРА). Устройства ПРА создают возможность возникновения устойчивого газового разряда и равномерность светового потока во время работы.

Конструкция светильника

Причины перегорания ламп дневного света зависят от пускорегулирующего устройства

Лампы накаливания и люминесцентные подключаются по-разному, но сгорать могут любые, даже самые качественные источники света. Причин неработоспособности ламп дневного много. Чтобы их выявить, необходимо кратко ознакомиться с конструкцией и действием.

Принцип работы люминесцентных ламп заключается в электрическом разряде, который происходит в парах ртути. Излучаемый ультрафиолетовый свет преобразуется в видимый специальным веществом – люминофором, который нанесен на внутреннюю поверхность колбы светильника.

Чтобы возник газовый разряд, необходимо высокое напряжение, которое создается во время включения светильника за счет использования ПРА.

Существует два принципиально различных типа пускорегулирующей аппаратуры:

  • электромагнитный, в котором используется дроссель и стартер;
  • электронный, собранный на радиоэлектронных компонентах.

Любое несоответствие параметров или выход из строя одного из элементов приводит к полной неработоспособности светильника.

Как отремонтировать люминесцентный светильник

Оптимальный способ ремонта – замена неисправного элемента

В большинстве случаев наиболее простой выход состоит в замене неисправных элементов. Проверить можно путем установки заведомо исправного элемента. Полноценный ремонт люминесцентного светильника сопряжен с рядом трудностей и требует наличия определенной квалификации и опыта. Перед тем как разобрать светильник дневного света, необходимо убедиться, что он отключен от сети и электричество на него не подано.

Проще всего найти замену неисправному стартеру. Заставить светильник включиться можно, установив вместо него кнопку. Данный способ опасен тем, что удержание кнопки сверх необходимого времени может вызвать перегорание нитей накаливания электродов.

Функции стартера и дросселя

Аппаратура со стартером и дросселем до сих пор используется во многих источниках освещения. Именно они нередко становятся причиной того, что люминесцентная лампа моргает или вообще не запускается. Газовая среда внутри колбы является проводником электрического тока и обладает отрицательным сопротивлением. Между электродами, расположенными с разных сторон, снижается напряжение, одновременно возрастает ток, который требует ограничения.

В схеме присутствует дроссель, называемый балластом, с помощью которого и создается импульсное высокое напряжение, зажигающее газовую смесь. Здесь же устанавливается стартер, изготовленный в виде стеклянной колбы с газовой средой, с размещенными внутри нее двумя электродами. Один из этих электродов представляет собой биметаллическую пластину, а изначально они оба находятся в разомкнутом состоянии. Этот прибор известен еще как лампа тлеющего разряда.

Стартер и дроссель используются в электромагнитной аппаратуре. Их действие осуществляется в определенной последовательности:

  • После подачи напряжения ток вначале не может преодолеть расстояние между противоположными электродами из-за высокого сопротивления газовой среды. Изначально он попадает на спирали катодов и способствует их разогреву. Одновременно ток поступает на стартер, и его величины вполне достаточно для создания внутри него тлеющего разряда.
  • Под действием тока контакты стартера нагреваются, в результате происходит замыкание биметаллической пластины. Действие тлеющего разряда прекращается, а проводником становится уже металлический контакт.
  • После остывания биметаллического электрода происходит размыкание контактов. Одновременно в дросселе возникает самоиндукция, образующая высокое импульсное напряжение. Под действием этого импульса лампа загорается.
  • Далее напряжение на дросселе падает, а ток, проходящий через лампу, уменьшается в два раза. Силы тока уже недостаточно, чтобы повторно запустить стартер, и его контакты остаются в разомкнутом положении в течение всего периода свечения.

При одновременном подключении сразу двух ламп для люминесцентных светильников используется общий дроссель, подключенный последовательно с ними. Стартеры подключаются параллельно к каждой лампе. В случае выхода из строя одной лампы, вторая также отключится, и это является основным недостатком данной схемы. Для люминесцентных ламп рекомендуется пользоваться специальными выключателями, поскольку обычные приборы могут не выдержать действия больших стартовых токов, что приведет к залипанию контактов.

Полезные советы

Несколько практических советов по ремонту лампы:

  1. Не стоит давить на лампочку при вкручивании ее в патрон. Цоколь сделан из пластичного металла, деформирующегося под давлением. Однако у галогенных лампочек контакты круговые, поэтому их сложно повредить.
  2. Галогенные лампы бесконечно проворачиваются. С определенного момента при вращении стекло начинает прокручиваться относительно цоколя. Проблема заключается в контактах. У новых ламп резьба сделана более короткой и не достает до дна.
  3. Если переключатель находится в выключенном положении, фаза не должна направляться на контакты патрона. Если это не так, нужно выключить защитный автомат в электрощите (в подъезде).

Для создания контакта между лампой и цоколем выполняют следующие действия:

Центральный контакт отворачивают вверх с помощью отвертки. Контактная площадка должна находиться под углом, а не по вертикали.
Луновидный контакт обычно расположен вертикально

Любой из имеющихся лепестков осторожно приподнимают (хотя бы на миллиметр), делая упор в сторону периферии патрона. Отогнутые концы слегка распрямляют.

Утилизация прибора

Люминесцентные лампы содержат пары ртути, вредные для живых организмов и окружающей среды. Утилизация осуществляется лицензированными организациями, с которыми юридические лица заключают договоры. Выбрасывать ЛДС с обычным мусором запрещено.

Ремонт люминесцентных ламп несложен, если следовать схемам и инструкциям, и позволяет продлить срок службы осветительного оборудования.

То, что не пропускает свет, Само лишает себя его.

Заходите вы в квартиру, включаете свет… нет, где-то мы уже это слышали. На прошлой неделе мы с вами разобрались с причинами перегорания ламп накаливания. Теперь попробуем понять, почему перегорают энергосберегающие лампы.

Энергосберегающие люминесцентные лампы по своему устройству гораздо сложнее ламп накаливания. А значит и элементов, которые могут сломаться, больше. Давайте сначала все-таки разберемся, что собой представляет люминесцентная лампа, из чего она собрана, и каков принцип ее действия. На основе этих данных сможем понять все причины перегорания и прочих неисправностей и, самое главное, поймем, как их избежать.

Как ни странно, в энергосберегающей лампе тоже есть нити накаливания, точнее электроды и, кстати, тоже из вольфрама, только покрыты окислами дорогих металлов, таких как стронций, барий и цинк. Правда принцип действия этой конструкции другой, отсюда и в разы меньшее потребление энергии. Колба такой лампы изнутри покрыта люминофором. Стоит отметить, что, когда вы на работе в офисе, у вас над головой, как правило, длинные люминесцентные лампы, либо 60, либо 120 см. Такие лампы имеют тот же принцип действия, но в своей конструкции не имеют электронных компонентов, которые вынесены отдельно в светильник, и покрыты более дешевым люминофором, поэтому и стоят дешевле. Офисные лампы называют еще и лампами дневного света. Такие лампы имеют еще больше вредного излучения, чем домашние.

Итак, в темноте вы нащупали спасительный выключатель, щелкаете, и загорается свет. Что в этот момент происходит в лампе? Не замечали, что она разгорается постепенно? На этот раз все не совсем просто. В конструкции лампы есть электронный блок, который в момент переключения вами выключателя, генерирует повышенное напряжение, которое нужно для розжига лампы. Если лампа не загорелась, то он генерирует разряд еще и еще раз, и так пока не загорится, обычно это занимает на больше одной-двух секунд.

Колба покрыта изнутри люминофором и заполнена атомарными парами ртути. Когда подается резкий импульс на электроды, под воздействием тока возникает электрическая дуга. Электроны начинают двигаться по лампе и взаимодействовать с парами ртути. Следствием взаимодействия электронов с ртутью становится ультрафиолетовое излучение, которое, проходя через люминофор, преобразуется в свечение. Теперь вы знаете, почему лампа разгорается постепенно.

Дальше коротко рассмотрим остальные компоненты лампы. На входе в лампу стоит предохранитель, он же ограничительный резистор. Он выпрямляет напряжение. Вслед за ним идут дроссель (электронный блок, описанный выше) и конденсатор. Также в современных лампах есть диодный мост, который тоже входит в помехозащищенную цепь питания лампы. В лампах хорошего качества, и, соответственно, более дорогих, чаще всего ставят и плавкую вставку. Что это такое? Это элемент из легкоплавкого материала, который при перенапряжениях и коротких замыканиях, расплавится и разорвет цепь питания лампы, предотвратив ее воспламенение. Весь комплекс компонентов называется ЭПРА — электронная пускорегулирующая аппаратура.

Возможные причины, если не горит лампочка

  1. Сгорел патрон.
  2. Сгорела проводка люстры.
  3. Сгорел выключатель.

Начинаем искать причину, по порядку.

Патрон люстры

Проверяем патрон. В патроне обычно сгорает язычок, который контактирует с цоколем лампочки. Зачастую он и не сгорает вовсе, а всего лишь либо:

  • Поджимается сильно и нет контакта с лампочкой.
  • Загрязняется и так же нет контакта с цоколем лампочки.

Ремонт: если поджался, то отгибаем или выгибаем (смотрите видео ниже), если загрязнился то чистим, чистку можно произвести по принципу ремонт пульта.

Проводка люстры

Если сгорела проводка, то нужно найти это место.

  • Обычно перегорает провод в самой люстре, там провод по сечению тоньше, чем провода в стене и вообще там провода

тонкие очень, особенно в китайский люстрах, светильниках и бра.

Возможно провод и целый, а просто оторвался или перегорел от контакта основного провода напряжения или самого патрона.

Ремонт: Я обычно снимаю люстру, вытаскиваю из неё старые провода и вставляю новые, желательно сечением толще, чем были до этого. Если видны явные отрывы провода от контактов патрона, то причина в этом, просто их прикручиваем на свои места.

Замена или ремонт выключателя

Осталось узнать, а не сгорел ли выключатель? Как узнать? ? Всё просто, если выше перечисленное целое и нет дефектов повреждения, то

  • Сгорел выключатель.
  • Загрязнились его контакты.

Ремонт: Можно купить новый выключатель, заменить его и нет проблем, но иногда у выключателя та же беда, что с язычком патрона. Если контактные точки выключателя чёрного цвета или закопчённые, то их надо почистить, так же как я описал выше про патрон.

По секрету скажу, что мне не сложно заменить выключатель и не сложно почистить его контакты, но зная слабый уровень опыта обычных людей (особенно по электрической части), то таким людям, будет проще заменить выключатель, чем почистить его контакты. Но я отталкиваюсь всегда, от такой теории:

Если выключатель не работает, заменить на новый я всегда успею, так по чему же его не попробовать сначала сделать? Если получится, то Супер, вы молодец ? ! Если нет, то ничего страшного, он же всё равно не работал и теперь со спокойной душой можно заменить выключатель.

И помните, что если не горит лампочка, это не всегда бывает, что она сгорела, но и не всегда бывает, что пора заменить выключатель!

Источник

Стоит ли ремонтировать энергосберегающие лампы

Решение о том, ремонтировать или не ремонтировать лампу, во многом зависит от количества неисправных источников света. Если речь идет о единственной перегоревшей лампочке, не стоит связываться с трудоемким процессом ремонта. Когда ламп много, ремонт обретает экономический смысл. Из частей нескольких ламп реально собрать одну, которая будет работоспособной. Из практики известно, что для сборки одной лампочки понадобятся детали от 3–4 испорченных источников света.

Принимая решение о ремонте лампы, стоит подумать о предстоящих затратах. Придется потратиться на покупку деталей (если их нельзя взять из лампочек, которые перегорели), на поездку в магазин или на рынок. Кроме того, процесс поиска и причин достаточно трудоемок, поэтому следует учесть и затраты времени.

Перегорела или не горит люминесцентная лампа: как починить

Учитывая отличные технические параметры, люминесцентные лампы с успехом замещают лампы накаливания. На рынке существует огромный выбор ЛЛ, их маркировка стандартизирована. Однако люминесцентные светильники имеют более сложное устройство, а значит и подвержены частым поломкам.

Поиск неисправности лампы

Когда не загорается люминесцентная лампа необходимо найти неисправность. Причинами неудовлетворительной работы люминесцентных светильников считаются:

  1. Если прибор не загорается, то причиной, возможно, является отсутствие контакта либо неисправность в электропроводке. Выявить неисправность несложно – достаточно поменять лампу. В случае отсутствия положительного результата стоит заменить стартер. В случае отрицательного результата, причина отсутствия света находится не в лампе, а в неисправности проводки. Неисправность устраняется при помощи поиска обрыва и проверки контактов.

    Как правильно снять лампу

  1. Люминесцентное освещение мерцает, однако, не включается, светиться лишь, с одной стороны. Поводом для этого может служить замыкание. Для проверки необходимо переустановить лампу, поменяв концы. В случае отсутствия положительного результата придется её сменить. Если и это не поможет, тогда неисправность следует искать в держателе либо проводке.
  2. Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации.

    Тусклый свет на концах лампы

  3. Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации.
  4. Лампа дневного света первоначально загорается, а потом темнеет с концов и гаснет. Ситуация возникает при неисправности балластного сопротивления, которое не обеспечивает нормальный рабочий режим.
  5. Люминесцентный светильник включается и выключается, не входя в рабочий режим. Возможная причина этого заключается в неработоспособности лампы либо стартера, которые требуют замены.
  6. Во время включения происходит перегорание спиралей, и чернеют концы. Подобная ситуация может быть связана с несоответствующим напряжением либо неисправностью балластного сопротивления. Необходимо привести напряжение в соответствие либо сменить балластное сопротивление.

Темные концы лампы, признак перегорания спиралейОтличием от обыкновенных ламп накаливания, которые перегорают моментально и внезапно, является то, что люминесцентный светильник подает признак скорого изнашивания. О скорой замене подобной лампы может свидетельствовать то, что она начинает моргать во время включения. Подобное свойство связано с тем, что начались изменения в химическом составе газа и изнашивании электродов.

Рекомендации

Если нет реакции на включение, прежде чем начать искать неисправность рекомендуется замерить напряжение на входных клеммах. При его наличии искать неисправность в следующем порядке:

  1. Немного повернуть лампы вокруг оси. В случае точной установки контакты расположены параллельно плоскости светильника. Правильное положение можно определить, почувствовав усилие при постановке на место.
  2. Сменить стартер на рабочий. Специалисты, обслуживающие множество приборов освещения с лампами дневного света, постоянно имеют с собой заведомо рабочий стартер. При отсутствии такового лучше взять его для проверки с действующего светильника.
  3. Испытать работоспособность лампы. Если светильник имеет две лампы, то это сделать не составляет труда. В противном случае придётся разыскать работающую лампу в другом месте.
  4. Замерить мультиметром сопротивление.
  5. В случае исправности лампы и стартера, проверяется дроссель. Для этого поможет мультиметр или простая индикаторная отвертка. При проверке фаза должна быть на выходе и входе. В случае появления сомнений дроссель заменяется.
  6. Далее, проверяется отсутствие дефектов в проводке светильника. Для проверки светильник желательно снять. Проверяются все контактные соединения дросселя, патронов и стартера.

Продление срока службы

Если перегорела люминесцентная лампа — не беда, однако, лучше продлить её срок. Длительность эксплуатации люминесцентных ламп зависит от нескольких моментов:

  • Придерживаться режима использования – включать прибор на долговременный срок, но не слишком часто;
  • Соблюдать рекомендованные температурные условия;
  • Точно выбирать приборы освещения в соответствии с характеристиками изготовителя;
  • При возможности залудить контакты для исключения их окисления под влиянием внешних факторов.

Выявление неполадок и их устранение

Неисправность лампы дневного света выражается в:

  1. Полном отсутствии включения.
  2. Кратковременных мерцаниях лампы с дальнейшим включением.
  3. Продолжительном мерцании без дальнейшего включения.
  4. Гудении.
  5. Мерцании в режиме горения.

Это может неблаготворно сказаться на зрении человека, поэтому следует незамедлительно диагностировать поломку и приступить к ремонту светильника. Для этой цели понадобится мультиметр или тестер сопротивления.

Часто ЛЛ не горит из-за плохого контакта между штырьками лампы и контактами патрона. Держатели со временем изнашиваются и окисляются. Следует почистить их спиртосодержащей жидкостью, ластиком, мелкой шкуркой, а при необходимости подогнуть или заменить пластинки контактов для лучшего соприкосновения со штырьками. Следует помнить, что ЛДС не работает при температуре ниже –50 ˚С и при скачках напряжения более 7 %.

Целостность спиралей-электродов

Лампа не загорается. Проверяется при помощи мультиметра или индикатора на наличие сопротивления с мини-лампочкой. Переключатель устанавливают на измерение сопротивления – минимальный диапазон, щупами прикасаются к штырькам сначала с одной, потом с другой стороны. Неисправная спираль покажет нулевое сопротивление (нить порвалась). Целая нить покажет незначительное сопротивление – от 3 до 16 Ом. Если даже одна из спиралей покажет обрыв, лампа подлежит замене. Восстановить работоспособность с такой поломкой не получится.

Неисправности в электронном балласте

В лампах нового поколения используется электронная пускорегулирующая аппаратура (ЭПРА). Чтобы понять, исправен ли балласт, заменяют его на заведомо рабочий. Если светильник включился, это означает, что поломка была в нем. Старый балласт можно починить в домашних условиях. Сначала можно попробовать заменить предохранитель на аналогичный с таким же диаметром и плавкой вставкой. Если спиральные нити слабо светятся – пробит конденсатор между ними. Его нужно заменить на аналогичный, но с рабочим напряжением 2 кВ. В дешевых балластах ставят конденсаторы на 250–400 В, которые часто сгорают.

Транзисторы могут перегореть из-за скачков напряжения. При работе сварочного агрегата или любой мощной техники ЛДС желательно выключать. Транзисторы можно взять из списанных балластов или подобрать по таблице. После замены любого элемента нужно проверить исправность светильника, вставив в него лампу мощностью 40 Вт.

Как проверить дроссель люминесцентного светильника

Признаки неисправности дросселя:

  • гудение светильника из-за дребезжания пластин;
  • лампа зажигается нормально, потом темнеет по краям и гаснет;
  • перегрев ЛДС;
  • после включения внутри колбы бегают змейки;
  • сильное мерцание.

Для проверки дросселя на исправность из светильника вынимают стартер и замыкают накоротко контакты в его патроне. Вынимают лампу и закорачивают контакты в патронах с обеих сторон. Мультиметр устанавливается в режим измерения сопротивления, щупы присоединяются к контактам в патроне лампы. Обрыв обмотки покажет бесконечное сопротивление, а межвитковое замыкание – значение (стрелка) около нуля.

Как проверить стартер

Если при включении ЛДС мерцает, но не загорается, – неисправен стартер. Отдельно от светильника прозвонить стартер мультиметром не удастся, так как без напряжения его контакты разомкнуты. Схема проверки данного элемента включает в себя лампочку 60 Вт и стартер, подключенные последовательно к сети 220 В.

Как проверить емкость конденсатора тестером

Неисправный конденсатор, находящийся между проводами сети питания, снижает КПД светильника до 40%. В рабочем состоянии КПД составляет 90%, что более экономично. Для ЛЛ до 40 Вт подойдет конденсатор емкостью 4,5 мкФ. Слишком низкая емкость снижает КПД, высокая – вызовет мерцание. Исправность конденсатора проверяют мультиметром с соответствующей функцией.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
