Часы на atmega8 и семисегментном индикаторе

Управление часами

Часы управляются с помощью TL1-минута, час-TL2 и TL3-режим. Кнопки часы и минуты используются в режиме часов для назначения часов и минут. В других режимах они имеют различные функции. Кнопка режима переключает между различными режимами, которых в общей сложности 8:

Режим 1-й — Часы

В этом режиме на дисплее отображается текущее время в формате «ЧЧ.ММ.СС». Кнопка часов используется для установки часов. Кнопка минут для установки минут. При ее нажатии происходит сброс секунд.

Режим 2-й — Включение перехода на летнее время и установки года

Здесь Вы можете включать и выключать автоматический переход между летним и зимним временем и установить год. Данные следующего формата «AC ‘RR» (АС – автоматическое время, пробел, последние две цифры года).

 Режим 3-й — Таймер обратного отсчета

Это режим позволяет организовать обратный отсчет от заданного значения до нуля. По истечении этого времени раздастся звуковой сигнал и светится светодиод LED1. Звуковой сигнал может быть остановлен нажатием кнопки Режим. Данные следующего формата «ЧЧ.ММ.СС». Максимально возможное значение составляет 99.59.59 (почти 100 часов).

Режим 4-й – Комбинированный вывод информации

В этом режиме, попеременно показывается:

  1. текущее время в формате «ЧЧ.ММ.СС»
  2. дата в формате «AA.DD.MM.»

Каждый формат отображается в течение 1 секунды. В этом режиме используются кнопки Часов и Минут, для регулировки яркости дисплея (Часы-, Минуты+). Яркость изменяется логарифмически в 6 этапов: 1/1, 1/2, 1/4, 1/8, 1/16 и 1/32-й. По умолчанию установлено 1/2

Режим 5-й — Установка дня недели и режим работы будильника

В этом режиме можно установить день недели — с понедельника по воскресенье (отображается как пн, вт, ср, чт, пт, сб, вс), включать будильник и выбирать его режим работы. Данные следующего формата «AA AL._» (день недели, пробел, AL., Настройка будильника).

Кнопка часов устанавливает день недели. Кнопка минут используется для включения/выключения звукового сигнала будильника и выбора режима его работы: «AL._» = будильник не активный, «AL.1″ = будильник сигналит 1 раз (затем автоматически переходит в положение»AL._»), «AL.5» = сигнал будильника только в будние дни (пн-пт, кроме сб-вс), «AL.7» = будильник звонит каждый день

Режим 7-й — Секундомер

Секундомер позволяет измерять время с точностью 0,1 сек. Максимальное время измерения составляет 9.59.59.9 (почти 10 часов). Данные следующего формата «H.MM.SS.X». Кнопка минут используется для запуска и остановки секундомера. Кнопка часов используется для сброса.

Режим 8-й — Будильник

Этот режим используется для отображения и установить время будильника (ALARM). Данные следующего формата «HH.MM.AL». Кнопка Минуты устанавливает минуту будильника, кнопку Часы устанавливает час будильника.

Ниже приведена схема аналогичных часов, имеющие индикатор с общим катодом

Скачать прошивку с общим анодом (37,7 KiB, скачано: 1 340)

Скачать прошивку с общим катодом (29,9 KiB, скачано: 739)

http://danyk.cz

Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Индикаторы серии E 10561

Семисегментный светодиодный индикатор данной серии отличается повышенным параметром рассеивания. В данном случае цифры видны очень четко. Светодиоды в таких устройствах используются, как правило, асинхронного типа. При этом резонансные модели также встречаются. Чтобы подключить устройство к регулятору, потребуются мощные резисторы. В данном случае преобразователи используются с тиристорами.

Пороговая частота этих устройств не должна превышать 3 Гц. При этом блоки питания, как правило, используются на 30 В. В такой ситуации показатель номинального тока должен располагаться на уровне 12 А. Все это позволит успешно включить индикатор. Непосредственно подсоединение прибора осуществляется через контакты. В некоторых случаях тетрод в цепи может располагаться после преобразователя. В таком случае можно надеяться на пороговое напряжение на уровне 15 В.

Подключение устройства серии E 10578

Индикаторы указанной серии имеются с резонансными светодиодами. В настройке они довольно просты и цифры способны отображать четко. Также следует учитывать, что параметр рассеивания у них очень высокий. Таким образом, устанавливать их в электронные приборы можно довольно просто. Как правило, такие модели используются в микроволновых печах. При этом для секундомеров они также подходят. В данном случае модулятор устанавливается с расширителем. При этом многоканальные модификации являются более распространенными. Усилители для устройств подходят только низкоомного типа. Дополнительно следует учитывать, что частотность модели зависит от блока питания. Если рассматривать прибор на 20 В, то вышеуказанный параметр будет находиться в районе 4 Гц.

Настройка времени и будильника

При нажатии кнопки SA1 попадаем в меню часов «Set1», где у нас есть возможность установки текущего времени, а еще одно короткое нажатие кнопки SA1 переводит нас в меню установки времени будильника «Set2».

Для выбора и изменения настроек служит кнопка SA2. После выбора как в режиме настройки времени, как и в режиме установки будильника на дисплее начнет мигать первая цифра, после чего можно установить десятки часов с помощью кнопки SA2.

Очередное нажатие SA1 вызовет мигание второй цифры и с помощью SA2 можно установить единицы часов. Последующие два нажатия SA1 позволят установить десятки минут и единицы минут. Во время установки часов и минут устанавливается всегда только одна цифра. Пятое нажатие SA1 возвращает часы к нормальной работе. Также продолжительное время отсутствия нажатия кнопок завершает процедуры установки.

Во время работы часов длительное нажатие кнопки SA2 производит включение/выключение будильника. В момент активации будильника, на несколько секунд отображается время его запуска. Состояние будильника сигнализирует точка, размещена в четвертом разряде. Если будильник активен, этот индикатор горит.

После включения сигнала будильника нажатием любой кнопки можно выключить его на время порядка 5 минут, при этом активируется функция повтора. Этот факт отмечается миганием точки на четвертом разряде индикатора. По истечении 5 минут сигнал будильника будет запущен снова. Снова нажатием любой кнопки, его можно отложить еще на 5 минут, и т. д.

Полное отключение сигнала будильника происходит после длительного нажатия клавиши SA2, или около полутора минутного отсутствия реакции со стороны пользователя.

Работа часов протестирована в Proteus:

Если в ходе эксплуатации часов, окажется, что часы значительно отстают или спешит, можно попробовать уменьшить или увеличить значение конденсатора C1.

(34,7 Kb, скачано: 1 931)

резервного источника

Принцип работы

В качестве управляющего микроконтроллера был выбран Atmega48 по причине его доступности и наличии необходимой периферии на борту(даже с избытком). Часы реального времени DS1307 подключены к аппаратным выходам I2C управляющего микроконтроллера. Для работы DS1307 в автономном режиме(в случае отключения питания главного контроллера) используется литиевая батарейка резервного питания на 3V, ресурса которой хватит на несколько лет из-за низкого энергопотребления микросхемы.

Рассмотрим подробнее управляющую программу:

Программа работает по принципу флагово-таймерного автомата: все состояния и события представлены в виде соответствующих флагов, выполняющихся в прерываниях соответствующего таймера 1с, 1мс и 263.17мс. Программа использует 2 аппаратных таймера.

Опрос часовой микросхемы и нажатие кнопок осуществляется с интервалом 263.17мс. Интервал 1мс служит для формирования звукового сигнала звонка, а 1с — для его модуляции. Секундный интервал также управляет миганием точки во 2-ом разряде индикатора, разделяющий часы и минуты и также служащим формированием «тиканья».
Рассмотрим принципиальную схему часов.

Обозначения и номиналы:
S4 — Увеличение часов
S3 — Увеличение минут
S2 — Установка
S1 — Включение будильника
S5 — Сброс

R6-R10 — 10k
R1-R5 — 510ом

Напряжение питания — 5 вольт.

Фото и видео часов

Данная статья описывает конструкцию цифровых часов на микроконтроллере Attmega8
, которые снабжены секундомером, будильником, таймером обратного отсчета. В часах реализована функция отображения дня недели и даты с возможностью комбинированного отображения даты и времени. Имеется автоматическое переключение на летнее и зимнее время, а так же учет високосного года.

Дисплей построен на шести 7-сегментных светодиодных индикаторов с регулировкой яркости. Часы также оснащены резервным питанием от батарей.

Схема индикаторов серии E 10509

Семисегментные индикаторы данного типа способны похвастаться высокой чувствительностью. При этом светодиоды для них подходят резонансные. На рынке они чаще всего представлены красного и синего цвета. Резисторы для подключения модели применяются в основном импульсные. Однако инерционные аналоги также активно используются в бытовой технике. Тетроды в данном случае напряжение должны быть способны выдерживать максимум на уровне 30 В.

При этом система контактов, как правило, подбирается на два проводника. Усилитель для сборки часов потребуется низкоомного типа. Все это необходимо для того, чтобы справляться с большим отрицательным сопротивлением. Однако в данной ситуации многое зависит от модулятора, который устанавливается.

Модуль часов реального времени DS3231

Внешний вид данного модуля представлен на следующем рисунке.

Модуль предназначен для хранения времени и даты даже когда общее питание схемы выключено – для этой цели в его состав входит элемент питания CR2032. В состав модуля DS3231 входит также датчик температуры, поэтому его можно использовать в различных встраиваемых устройствах, например, в цифровых часах с индикатором температуры и т.д. Модуль работает по интерфейсу I2C. На нашем сайте вы можете посмотреть следующие проекты с использованием данного модуля:

  • автоматический напоминатель приема лекарств на Arduino;
  • автоматическая кормушка для животных на Arduino;
  • логгер данных (температуры, влажности) на SD карту и компьютер с помощью Arduino.

Назначение контактов (распиновка) модуля DS3231 приведена в следующей таблице.

Наименование контакта Назначение контакта
VCC напряжение питания
GND общий провод (земля)
SDA контакт последовательной передачи данных (I2C)
SCL контакт синхронизации (тактирования) (I2C)
SQW выход прямоугольного сигнала (программируемый меандр)
32K выход меандра с частотой 32.768кГц

Теперь перейдем непосредственно к схеме нашего проекта.

Алгоритм работы программы термометра на ATmega и DS18B20

Все установки микроконтроллера заводские, FUSE-биты трогать не надо.

Для работы программы задействовано два таймера/счетчика микроконтроллера:- восьмиразрядный Т0- шестнадцатиразрядный Т1
С помощью восьмиразрядного таймера Т0 настроенного на вызов прерывания по переполнению, с внутренней частотой СК/8 (период 2 миллисекунды) организован:- расчет текущей температуры- динамический вывод результатов измерения температуры датчиком DS18B20
С помощью шестнадцатиразрядного таймера Т1 настроенного на вызов прерывания по переполнению, с внутренней частотой СК/64 (период 4 секунды) организованно:- подача команды датчику DS18B20 на измерение температуры- считывание измеренной температуры с датчика
В принципе, можно задействовать и один восьмиразрядный таймер/счетчик, также настроенный на вызов прерывания по переполнению, с внутренней частотой СК/8, и всю работу схемы организовать в процессе обработки прерывания. Но дело в том, что смысла в этом нет — датчику DS18B20 необходимо чуть меньше 1 секунды (при 12-ти битном разрешении) для конвертирования (определения) температуры, т.е., чаще чем 1 раз в секунду мы не сможем обновлять данные температуры. Кроме того, столь частое обновление температуры приведет к нагреву датчика и, соответственно, к искажению реальных данных. Использование второго счетчика позволяет отдельно задавать промежутки времени измерения температуры.

Вот так выглядит основная часть программы в Algorithm Builder:

Где:

— SP — настройка начального адреса стека

— Timer 0 — настройка таймера T0:

— Timer 1 — настройка таймера Т1:

— TIMSK — настройка прерываний от таймеров:

— Init_Display — подпрограмма настройки разрядов портов, участвующих в динамической индикации вывода данных на трехразрядный семисегментный индикатор

— 1 —> I  —  глобальное разрешение прерываний

— далее программа уходит в бесконечный цикл, и вся работа программы происходит при вызове прерываний от таймеров.

Если возникнут вопросы, если что-то изложено не понятно или есть вопросы по программе, пишите — отвечу.

  Программа термометра в HEX файле (2,4 KiB, 7 692 hits)

  Программа термометра в Algorithm Builder (7,1 KiB, 5 449 hits)

Второй вариант программы, без 4-х секундной задержки измерения температуры. Температура измеряется непрерывно (интервал менее 1 секунды)

  Термометр 2 — HEX файл (2,4 KiB, 4 473 hits)

  Термометр 2 в AlgorithmBuilder (11,1 KiB, 4 202 hits)

Другие конструкции на микроконтроллерах1. Простые электронные часы на микроконтроллере ATyni26, с использование микросхемы часов реального времени DS13072. Двухканальный термометр на микроконтроллере ATmega8 и датчиках температуры DS18B203. Двухканальный термостат, терморегулятор на ATmega8 и датчиках DS18B204. Двухканальный термометр, термостат, терморегулятор с возможностью работы по времени, одноканальный таймер реального времени на ATmega8 и датчиках DS18B205. Двухканальный термометр, часы на ATmega8, датчиках температуры DS18B20, RTC DS1307, LCD 1602

Термометр на микроконтроллере ATmega8 и цифрового датчика температуры DS18B20Схема, программа очень простого термометра на микроконтроллере ATmega8 с использование датчика температуры DS18B20
Published by: Мир микроконтроллеров

Date Published: 05/07/2015

Двухразрядные модификации

Двухразрядные модификации на сегодняшний день являются довольно распространенными. Светодиоды в данном случае чаще всего используются красного типа. Однако на рынке можно найти и другие варианты. Сила свечения у данных индикаторов зависит от производителя. Как правило, контакты у них устанавливаются медного типа.

При этом резисторы используются в основном импульсные. Для того чтобы понять, как сделать часы на практике, необходимо заранее подготовить модулятор, а также преобразователь для устройства. В первую очередь для часов подбирается корпус

При этом семисегментные индикаторы важно устанавливать на модулятор. Непосредственно регулятор должен располагаться в стороне

Соединяется он с блоком питания через тетрод. Также для лучшей проводимости многие специалисты рекомендуют использовать усилитель. В данном случае блок питания подойдет на 15 В. В конце работы останется лишь зафиксировать проводник.

Описание конструкции микроконтроллерных часов

Как уже было сказано выше, часы имеют шестизначный дисплей, состоящий из двух трехзначных дисплеев T-5631BUY-11, работающий в мультиплексном режиме. Аноды индикаторов сгруппированы по разрядам и переключаются с помощью транзисторов Т1…Т6.

Катоды сгруппированы в сегменты и питаются непосредственно от микроконтроллера IO1 Attmega8. Частота мультиплексирования составляет 100Гц.

Часы контролируется низкочастотным кварцевым резонатором X1 с частотой 32768 Гц. В результате активации бита CKOPT, разрешающего использование внутренних конденсаторов 36пф для кварца, отпадает необходимость в использовании внешних конденсаторов.

В случае возникновении проблем с запуском генератора, можно попробовать подключить 2 конденсатора по 22пф. Для еще большей точности часов можно вообще отключить внутренние конденсаторы (сбросить бит СKOPT) и оставить только внешние.

Пъезоизлучатель REP1 издает звуковой сигнал будильника и сигнализирует о завершении работы таймера. Во время звукового сигнала на выводе 16 (порт PB2) появляется лог.1. Этот сигнал можно использовать для управления какой-либо нагрузкой.

Управление часами производится тремя кнопками — минуты, часы и режим. Кнопки подключены через резисторы, которые защищают порты микроконтроллер Attmega8. Схема питается от источника 5 вольт (7805). Потребление тока в основном зависит от числа активных индикаторов, а так же от степени настройки яркости.

При максимальной яркости ток потребления доходит до 60 мА. Часы снабжены резервной батареей питания. Во время работы от батареи, часы переходят в экономичный режим, при котором дисплей выключен. Так же в этом режиме не активны и кнопки за исключением случая, когда необходимо отключить звуковой сигнал.

Напряжение резервного питания от 3 до 4,5 В. Это может быть одна батарея на 3В, три NiMH или NiCd по 1,2 В или один аккумулятор Li-Pol или Li-Ion (от 3,6 до 3,7 В). Ток потребления от 3В батареи составляет всего лишь 5…12мA. Время автономной работы часов в экономичном режиме от батареи 3В типа CR2032 со стандартной емкостью 200mAh теоретически должно хватить примерно на 2,5 — 3 лет.

Программное обеспечения для микроконтроллера находится в конце статьи. Биты конфигурации необходимо выставить следующим образом:

Одноразрядные модели

Одноразрядный семисегментный индикатор (схема показана ниже) в наше время отличается своей простотой. Как правило, контакты у моделей установлены в параллельном порядке. При этом светодиоды используются самые обычные. Сделать электронные часы из одноразрядных индикаторов можно довольно просто. В данном случае блок питания потребуется на 30 В.

Также следует учитывать, что модулятор для этого типа индикаторов может использоваться исключительно одноканальный

Непосредственно регулятор для него важно вывести через двойной переходник. При этом резисторы для часов подойдут как импульсного, так и инерционного типа

Непосредственно подключение семисегментного индикатора осуществляется через проводник. Предельное напряжение он обязан выдерживать не менее 35 В. При этом параметр силы тока должен составлять 5 А.

Настройка времени и будильника

При нажатии кнопки SA1 попадаем в меню часов «Set1», где у нас есть возможность установки текущего времени, а еще одно короткое нажатие кнопки SA1 переводит нас в меню установки времени будильника «Set2».

Для выбора и изменения настроек служит кнопка SA2. После выбора как в режиме настройки времени, как и в режиме установки будильника на дисплее начнет мигать первая цифра, после чего можно установить десятки часов с помощью кнопки SA2.

Очередное нажатие SA1 вызовет мигание второй цифры и с помощью SA2 можно установить единицы часов. Последующие два нажатия SA1 позволят установить десятки минут и единицы минут. Во время установки часов и минут устанавливается всегда только одна цифра. Пятое нажатие SA1 возвращает часы к нормальной работе. Также продолжительное время отсутствия нажатия кнопок завершает процедуры установки.

Во время работы часов длительное нажатие кнопки SA2 производит включение/выключение будильника. В момент активации будильника, на несколько секунд отображается время его запуска. Состояние будильника сигнализирует точка, размещена в четвертом разряде. Если будильник активен, этот индикатор горит.

После включения сигнала будильника нажатием любой кнопки можно выключить его на время порядка 5 минут, при этом активируется функция повтора. Этот факт отмечается миганием точки на четвертом разряде индикатора. По истечении 5 минут сигнал будильника будет запущен снова. Снова нажатием любой кнопки, его можно отложить еще на 5 минут, и т. д.

Полное отключение сигнала будильника происходит после длительного нажатия клавиши SA2, или около полутора минутного отсутствия реакции со стороны пользователя.

Работа часов протестирована в Proteus:

Если в ходе эксплуатации часов, окажется, что часы значительно отстают или спешит, можно попробовать уменьшить или увеличить значение конденсатора C1.

(34,7 Kb, скачано: 1 923)

4-х разрядный семисегментный дисплей (4-Digit 7 Segment Display)

4-х разрядный семисегментный дисплей состоит из четырех семисегментных дисплеев, объединенных в единое устройство. Иногда говорят, что эти дисплеи “мультиплексированы вместе”, поэтому для управления ими можно использовать технологию мультиплексирования. Этот дисплей можно использовать для отображения цифр, а также некоторых букв. Дисплей можно использовать в обоих направлениях. 4 символа удобно использовать для изготовления электронных часов или счетчика от 0 до 9999.

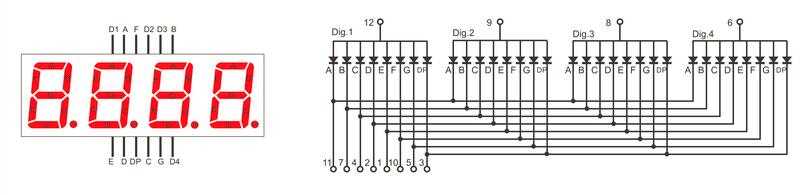

На следующем рисунке показана внутренняя схема соединений 4-х разрядного семисегментного дисплея.

Каждый сегмент дисплея имеет собственный светодиод и им можно индивидуально управлять. Светодиоды таким образом скомпонованы в составе дисплея, что каждый из них освещает только свой сегмент (к которому он относится). Семисегментные дисплеи могут быть с общим катодом и общим анодом, как показано на следующем рисунке.

В семисегментном дисплее с общим катодом (ОК) отрицательные выводы всех светодиодов соединены вместе и образую общую землю. В схеме с общим анодом (ОА) положительные выводы всех светодиодов соединены вместе и они образуют общий вывод напряжения постоянного тока (VCC).

На нашем сайте есть достаточно подробные статьи про устройство семисегментных дисплеев и их программированию – они написаны для микроконтроллеров семейства AVR, но я думаю провести аналогию с Arduino вам будет не трудно:

  • семисегментный светодиодный индикатор: описание, подключение к микроконтроллеру;
  • перевод двоичного кода десятичного числа в код семисегментного индикатора. Программа вывода цифры на одноразрядный светодиодный индикатор;
  • многоразрядный семисегментный индикатор: организация динамической индикации, алгоритм работы, программа индикации.

Также можно посмотреть статью о подключении семисегментного дисплея к микроконтроллеру AVR ATmega32.

Использование технологии мультиплексирования

Так каким образом мы можем на подобном 4-х символьном семисегментном дисплее отобразить, к примеру, число 1234? Это возможно сделать с использованием технологии мультиплексирования. Смысл этой технологии достаточно прост – в каждый момент времени мы отображаем только один символ (из 4-х возможных) на данном дисплее. Переключение между отображением всех 4-х символов происходит достаточно быстро – поэтому человеческий глаз воспринимает их непрерывно горящими.

Схема принципиальная электрическая

В одном устройстве объединено две функции: собственно измерение температуры и времени (часы). Индикация производится попеременно, сменяясь через десять секунд. Для настройки часов используется две кнопки, аналогично простым китайским электронным часам: одна отвечает за выбор параметра, вторая за его изменение. Питается устройство от сети с помощью постоянного стабилизированного источника тока напряжением пять вольт (плата от зарядного устройства телефона).

Датчиком температуры является микросхема DS18B20. Так как в устройстве «Часы-термометр» нет своей батареи, при пропадании питания естественно показания будут сбиваться. И что бы это не явилось причиной какого-нибудь опоздания человека на жизненно важные дела, имеется интересная «фишка» — при подаче питания вместо времени на дисплее будут отображаться прочерки, пока не нажмёшь одну из двух кнопок настройки.

Корпусом самодельного измерителя температуры послужила подходящая коробочка от запонок. В неё была помещена сама плата часов-термометра и плата вытащенная из телефонного зарядника. Датчик DS18B20 сделан выносным и подсоединяется через разъём.

Настройка времени и будильника

При нажатии кнопки SA1 попадаем в меню часов «Set1», где у нас есть возможность установки текущего времени, а еще одно короткое нажатие кнопки SA1 переводит нас в меню установки времени будильника «Set2».

Для выбора и изменения настроек служит кнопка SA2. После выбора как в режиме настройки времени, как и в режиме установки будильника на дисплее начнет мигать первая цифра, после чего можно установить десятки часов с помощью кнопки SA2.

Цифровой мультиметр AN8009
Большой ЖК-дисплей с подсветкой, 9999 отсчетов, измерение TrueRMS…

Подробнее

Очередное нажатие SA1 вызовет мигание второй цифры и с помощью SA2 можно установить единицы часов. Последующие два нажатия SA1 позволят установить десятки минут и единицы минут. Во время установки часов и минут устанавливается всегда только одна цифра. Пятое нажатие SA1 возвращает часы к нормальной работе. Также продолжительное время отсутствия нажатия кнопок завершает процедуры установки.

Во время работы часов длительное нажатие кнопки SA2 производит включение/выключение будильника. В момент активации будильника, на несколько секунд отображается время его запуска. Состояние будильника сигнализирует точка, размещена в четвертом разряде. Если будильник активен, этот индикатор горит.

После включения сигнала будильника нажатием любой кнопки можно выключить его на время порядка 5 минут, при этом активируется функция повтора. Этот факт отмечается миганием точки на четвертом разряде индикатора. По истечении 5 минут сигнал будильника будет запущен снова. Снова нажатием любой кнопки, его можно отложить еще на 5 минут, и т. д.

Полное отключение сигнала будильника происходит после длительного нажатия клавиши SA2, или около полутора минутного отсутствия реакции со стороны пользователя.

Работа часов протестирована в Proteus:

Если в ходе эксплуатации часов, окажется, что часы значительно отстают или спешит, можно попробовать уменьшить или увеличить значение конденсатора C1.

Скачать рисунок печатной платы, прошивку, модель в Proteus (34,7 KiB, скачано: 3 119)

Схема двухканального термометра и часов

Конструкция собрана на микроконтроллере ATmega8-16PU, микросхеме часов реального времени DS1307 в DIP корпусе, цифровых датчиках температуры DS18B20, ЖК индикаторе LCD1602

Схема устройства создана в программе «Cadsoft Eagle»
Датчики температуры подключаются к разъемам DS1 и DS2:
— вывод 1 — к выводу GND датчика
— вывод 2 — к выводу DQ датчика
— вывод 3 — к выводу Vcc датчика

Подключение датчиков на схеме не соответствует печатной плате. Программа подогнана под печатную плату, необходимо подключать: — 1-й датчик к РВ1 (15-й вывод) — 2-й датчик к РВ2 (16-й вывод)

Обращаю ваше внимание на подключение выводов порта D микроконтроллера к выводам индикатора:
— PD0 микроконтроллера — к выводу D7 индикатора
— PD1 микроконтроллера — к выводу D6 индикатора
— PD2 микроконтроллера — к выводу D5 индикатора
— PD3 микроконтроллера — к выводу D4 индикатора
Такое подключение выбрано с целью упрощения разводки дорожек на печатной плате

Детали, примененные в конструкции:

В качестве ЖК дисплея применен 2- строчный, 16-символьный LCD дисплей китайского производства с маркировкой «1602А» — негативный, белые символы на темно-синем фоне с белой подсветкой. Также можно использовать любой аналогичный знакосинтезирующий (символьный) двухстрочный, 16-символьный индикатор, с поддержкой кириллицы или без поддержки, поддерживающий систему команд контроллера НD44780 типа:
— STN (FSTN) Negative (blue или black) с подсветкой (такой применен в конструкции) — такие индикаторы работают только с подсветкой
— FSTN Positive, TN Positive, HTN Positive —  с подсветкой или без нее
Примененный китайский LCD индикатор не имеет встроенной кириллицы, поэтому, для наглядности вывода дня недели на индикатор в ОЗУ знакогенератора (CGRAM) записаны пользовательские символы — «П», «н», «т», «Ч», «б» и два символа в инверсном виде «Д» и «У».

Применение индикаторов серии E 22563

Индикаторы данного типа на сегодняшний день являются довольно востребованными. На электронные приборы указанные модели устанавливать можно. При этом в промышленной сфере устройства данного типа также являются востребованными. В этом случае светодиоды устанавливаются средней мощности. Причем контактные системы на рынке представлены самые разнообразные.

Подключение моделей к модулятору, как правило, осуществляется через тетроды. Преобразователи подходят с частотой не менее 4 Гц. Дополнительно следует учитывать, что параметр рассеивания свечения светодиодов зависит от мощности блока питания. Если рассматривать самые простые часы с модулятором серии РР20, то он подбирается на 20 В.

Рейтинг
( Пока оценок нет )
