Самостоятельная установка дневных ходовых огней

Блок управления ДХО

Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.

К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.

Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:

имеется встроенная стабилизация напряжения;
полное соответствие ГОСТу;
максимальная долговременная мощность нагрузки составляет 36 Ватт (для ДХО требуется значительно меньше);
простейшая схема подключения.

Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли.

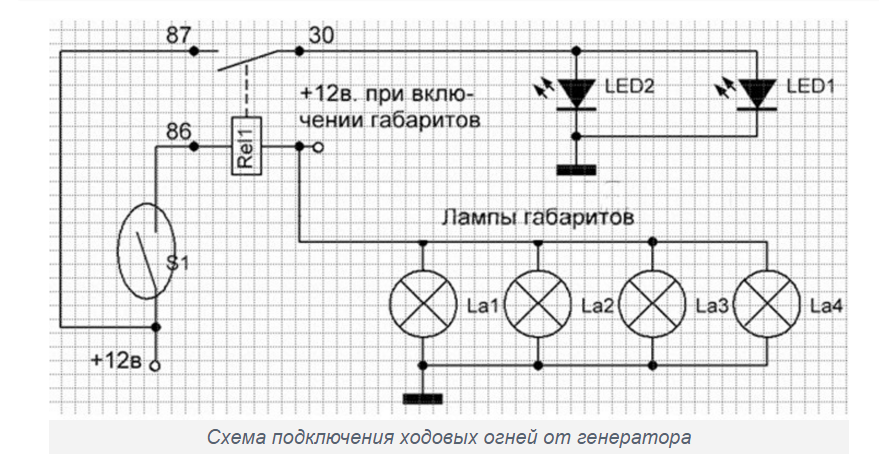

Подключение ДХО от генератора

Самый простой способ монтажа ДХО – это подключить
его напрямую к генератору. Такая схема проста и незатратна. При такой схеме
минусовой заряд подсоединяется от массы – корпуса авто, плюсовой – от
генератора через кнопку включения, расположенную в салоне. При таком устройстве
фонари будут работать только при включенном двигателе. Оно является самой
простейшим и одновременно надежным, так как в нем не задействуются
дополнительные устройства и бортовая электросеть.

Лучше устанавливать модели либо с 12-вольтовым стабилизатором (функционирующем только при заведенном моторе), либо блоком управления (работающем от АКБ). При этом последние могут разделяться на две модификации – отключаются автоматически при глушении двигателя и по мере падения напряжения ниже тринадцати вольт (что при новом аккумуляторе не всегда совпадает с моментом гашения агрегата).

Необходимые комплектующие и сборка ДХО

В зависимости от навыков, можно купить готовые ДХО либо же изготовить самостоятельно. Самыми распространёнными комплектующими для самодельных ходовых огней являются дешёвые противотуманные огни, светодиодные ленты, алюминиевые пластины, герметик и паяльник. Все комплектующие должны обеспечивать работу ДХО согласно требованиям и ГОСТам. Сборка происходит следующим образом:

Разбирается старая или купленная противотуманная фара и достаётся её начинка.
Далее из куска алюминия вырезается пластина по размеру корпуса фонаря.
Уже по размеру пластины вырезаются куски или один кусок светодиодной ленты, либо одиночные светодиоды.
После обезжиривания пластины, на её поверхность наносится герметик, к котором крепятся светодиоды.
Соединение светодиодов или светодиодной ленты при помощи паяльника с проводами.

Это один из самых простых способов самостоятельной сборки ДХО. Существуют и другие способы сборки, с которыми можно ознакомится в других источниках информации.

Подключение ходовых огней можно выполнить своими силами.

Кроме экономии денег, в качестве бонуса, получаете моральное удовлетворение от проделанной работы. Для монтажа необходимо:

Иметь элементарные познания в электрике.
При установке соблюдать ГОСТ.
Закупить необходимые элементы.
Изучить, знать и соблюдать правила установки DRL.

Что по этому поводу гласит ГОСТ, читайте ниже

Существую определённые правили монтажа ходовых огней, которые регламентируются ГОСТ Р 41.48-2004.

На фото чётко указаны минимальные и возможный максимум крепления ходовых огней с рекомендованными отступами и расстояниями от земли.

В частности, указаны параметры геометрической видимости и необходимой минимальной площадью освещения.

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Как сделать своими руками ДХО на Приоре из фар дальнего света при помощи реле?

Применение электронного реле ДХО-30 дает возможность включать лампы дальнего освещения только на 30% от полной их мощности. Этого достаточно, чтобы использовать их в качестве ходовых фонарей. Они включаются при включенном зажигании, выключенных габаритах и отпущенном ручнике. Реле устанавливается на место штатного микропроцессорного устройства и подключается по следующей технологии:

Отключить клемму масса от АКБ.
Открыть крышку блока реле, извлечь своими руками из гнезда реле дальнего света К7 и установить ДХО 30 на его место.
Отвернуть саморезы крепления рамки панели приборов и извлечь комбинацию приборов, нажав на фиксатор.
Протянуть провода реле под панелью, чтобы концы оказались на уровне приборного разъема.
Подсоединить провода при помощи соединительных элементов согласно схеме.
Подключить разъем и клемму массы АКБ.

После выполнения работ следует проверить работу электронного реле в следующей последовательности:

Включить зажигание и поставить авто на ручник – лампы не должны гореть.
Отпустить рычаг ручного тормоза – индикация и лампы дальнего освещения должны загореться вполнакала (30%).
Моргнуть дальними фарами – лампы должны загореться в полную силу, а после вернуться к 30%.
Включить габариты – фонари должны погаснуть.
Включить дальний свет – лампы должны гореть на 100%.
Выключить зажигание – лампы должны гаснуть.

В случае если фонари горят на полную мощность сразу после подсоединения массы, надо в монтажном блоке поменять местами клеммы 30 и 87.

Модернизация штатных фонарей при помощи электронного реле избавляет от лишних хлопот по установке дополнительных ламп. Кроме этого, уменьшается нагрузка на генератор и продлевается эксплуатационный срок службы осветительных приборов. В случае надобности можно без проблем вернуться к стоковому соединению.

Светодиоды для модели «Филипс»

Светодиоды для ДХО «Филипс» обладают высокой проводимостью. Показатель яркости у них равен 30 мк. Как говорят специалисты, проблемы с перегревов у них случаются очень редко. В данном случае выходное напряжение находится на уровне 10 В. Показатель чувствительности в среднем достигает 5 мВ. Световая отдача у моделей невысокая. Показатель потребления тока не превышает 3,3 А.

Минимальная допустимая температура для эксплуатации светодиодов равна -10 градусам. Трансивер в устройстве применяется оперативного типа. Всего у модели имеется один фильтр. Триггер в светодиоды для ДХО «Филипс» установлен двухконтактного типа. Показатель максимального сопротивления находится на отметке 45 Ом.

5-ти контактное автомобильное реле

Всем привет. В сегодняшнем обзоре я поделюсь с вами своими впечатлениями о 5-ти контактном автомобильном реле, приобретенном на eBay, а так же покажу один из возможных вариантов его использования. Реле заказывалось почти одновременно с комплектом ДХО, о котором я рассказывал несколько дней назад. Зачем? Потому что при использовании стандартного подключения, при включении габаритов или ближнего/дальнего света, ДХО все так же продолжали светиться. Хорошего в этом я ничего не нашел, а потому стал задумываться об автоматизации их отключения при включении габаритов или ближнего света. Самым простым и логичным вариантом мне показалось использование реле.

К слову, это одна из тех немногих покупок, перед совершением которых я отправился в местный магазин автозапчастей. Каково же было мое удивление, когда в ВАЗовском магазине я увидел цену: реле — 5 рублей (где-то 2,5$), колодка к нему — 2,5 рубля (1$). Итого, 3,5$ за комплект оффлайн у нас без ожидания против $1,66 у них. Выбор очевиден

Посылку продавец отправил через несколько дней после оплаты, присвоив ей трек, все доступные события по которому можно посмотреть здесь.

На то, чтобы попасть из Китая в Беларусь у посылки ушел примерно месяц, после чего она была благополучно получена в моем почтовом отделении. Поставляются они в обычных полиэтиленовых пакетиках без каких-либо опознавательных знаков и надписей (если не считать наклейку со штрих-кодом).

Внешне реле мало чем отличаются от тех, что можно увидеть на полках в родных магазинах. Особых претензий к их качеству изготовления у меня нет. Непосредственно реле так вообще выглядят очень даже прилично. Контакты надежно залиты герметиком очень напоминающим смолу:

Как видно на фото, каждый контакт подписан, так что проблем с подключением возникнуть не должно

Сверху на реле изображен принцип работы реле, а так же указан производитель и краткие характеристики.

Как видно, данное реле рассчитано на напряжение в 12-14 В и максимальный ток 40А. Способно ли оно и вправду пережить такую нагрузку сказать не могу, так как ничего подходящего для проверки данного параметра у меня на момент подключения под рукой не оказалось

Для крепления реле в конструкции предусмотрена металлическая пластинка, которую можно без проблем снять, если в том будет необходимость.

В комплект поставки входит само реле и колодка к нему. Колодка идет сразу с проводами, что существенно облегчает процесс установки. Качество изготовления колодки будет несколько похуже. Основной минус — обилие облоя, не удаленного после отлива колодки. Длина проводов, идущих к колодке около 15 сантиметров.

Но тут скорее страдает внешний вид, так как на функционале это никак не сказывается. Если верить описанию, то каждое реле способно отработать 10 000 циклов включения-выключения, что достаточно неплохо.

В принципе, больше ничего интересного во внешнем виде реле нет, а значит можно переходить к проверке их работоспособности. Но перед тем, как это сделать, думаю, будет не лишним напомнить зачем эти реле вообще надо.

В обычном состоянии в реле 2 контакта постоянно замкнуты. Это контакты, обозначенные на реле цифрами 30 и 87а (в некоторых случаях 88). При при подаче напряжения на контакты 86 и 85, цепь 30-87а разрывается, а 86-85 замыкается. На свободном контакте (87) находится свободный плюс (нам он не нужен). Так что удаляем из колодки провод, идущий к 87 контакту.

Итак, приступим. Первым делом разрезаем плюсовой провод, идущий к ДХО. Поскольку в моих он общий, то можно обойтись одним реле, установив его около места его подключения. В разрез подключаем провода, идущие к контактам 30 и 87а. 86 контакт подключил к массе, а 85 к плюсовому проводу, идущему к габаритным огням. Места соединения проводов изолируем и крепим реле где-нибудь под капотом. У меня это получилось примерно так (к болту крепления подвел провод массы):

Осталось дело за малым — проверить как все работает. Включаем зажигание и видим, что наши ДХО светятся. Значит хуже не сделали.

Далее включаем габариты/ближний свет:

Как видно, все работает так, как и задумывалось. При включении габаритов/ближнего света лампочки ДХО отключается. Для большей наглядности снял небольшое видео на тему того, как это выглядит в живую:

При желании реле можно использовать в массе самых разнообразных вариаций. На сколько я знаю, некоторые на них даже противоугонные устройства собирают

На этом, пожалуй, все

Спасибо за внимание и потраченное время

Варианты схем

Итак, осуществить подключение можно несколькими способами.

Дхо включается, как только поворачивается ключ зажигания. Огни не тухнут до тех пор, пока не остановится мотор автомобиля. Считается самым простейшим способом, не подразумевающим использование бортовой сети. Достаточно лишь соединить минус от огней к любому месту автокузова, а плюс – провести от замка к выводу высоковольтного модуля, обязательно через предохранитель.
Та же схема, только дхо сразу тухнут, как только задействуется ближний свет. Чтобы осуществить данный вариант подключения, нужно придерживаться вышеописанной схемы, с той лишь разницей, что минус соединяется с одним из плюсовых проводов лампы ближнего света. Как только будет включен ближний на автомобиле, на минус дхо появится плюсовой импульс, огни погаснут. Дхо вновь загорятся, как только задействуется дальний свет или отключится головная оптика.
Схема подключения, которая подразумевает автоматическое подключение дхо, как только запускается автомотор. Считается самым надежным вариантом самостоятельного интегрирования дневных светодиодных огней. Для осуществления данной схемы минус дхо подсоединяется к кузову автомобиля, а плюс – к контакту уже реле.

Простая схема с 4-контактным реле

Налицо простота схемы под номером 1, осуществляемая через 4-контактное реле. Однако такой вариант не всегда удовлетворяет требованиям ГОСТа, так как дхо будут светить раздельно от головной оптики. Огни не отключаются кнопочным механизмом, все происходит автоматически.

Выше на фото как раз приведена эта схема, подключаемая через 4-контактное реле. Она подразумевает следующий порядок действий:

во время запуска автомотора от генератора поступает импульс на реле, загораются светодиоды;
как только включаются габаритки, дхо отключаются.

Этот способ подключения возможен также без использования генератора. Тогда вместо него источником напряжения станет АКБ, к плюсу которой следует подключить 30-й контакт на фото.

Возможен также вариант подключения плюса от стояночного тормоза. В этом случае, как только активируется ручник, дневные огни погаснут – вот и кнопка.

Схема с 5-контактным реле

Она предусматривает задействование 4-х контактов. Идеальный вариант подключения для автомобилей Приора. Отличие от вышеприведенной схемы не только в количестве контактов реле. В данной схеме не предусмотрено использование выхода 87. Альтернативой массы становится выход 86.

Схема с 5-контактным реле предусматривает использование управления дхо. Кнопочный механизм встраивается между генератором и 30-м контактом реле.

Работа дхо выглядит следующим образом:

запускается ДВС, тем самым, импульс от генератора поступает на 30-й контакт реле, а оттуда на плюс дхо;
огни загораются, минус соединен с любой частью кузова авто;
когда используются габаритки, то активируется катушка, 30-й контакт интегрируется с 87-м, импульс более не поступает – дхо отключается.

С герконом

На фото выше приведена подробная схема подключения по варианту с использованием генератора. Плюс интегрируется, как видно из схемы с точкой 30. Контакт реле, помеченный точкой 87, интегрируется с плюсом АКБ. Другой контакт реле, помеченный номером 85 – соединяется с массой автомобиля через дхо.

К геркону подключается контакт, помеченный на схеме точкой 86. От геркона идет соединение на плюс генератора.

Таким образом, схема подразумевает следующее. Как только запускается ДВС, водитель задействует геркон кнопкой, срабатывает реле, включается дхо. Геркон должен быть обязательно упакован в термополимер и надежно зафиксирован на генераторе.

Без геркона

Разновидность схемы под номером 3, только без использования геркона. В этом случае контакт, помеченный цифрой 86, интегрируется с лампой давления масла в приборке. Тем самым, поддерживается вариант включения дхо после завода ДВС.

Примечательно, что эту схему гораздо проще осуществить своими руками, чем вариант с герконом.

Видео: как подключить дхо от генератора

Как видим, подсоединение дхо к бортовой сети машины осуществляется посредством использования нескольких схем. Плюс берется с выхода генератора, реже – с АКБ.

Абсолютно легально (статья 12.2);
Скрывает от фото-видеофиксации;
Подходит для всех автомобилей;
Работает через разъем прикуривателя;
Не вызывает помех в радиоприемнике и сотовых телефонах.

Четырехконтактное реле в схеме подключения дневных ходовых огней

Это один из двух способов, позволяющих подключить
ДХО так, чтобы они начинали работать только после запуска агрегата. При этом
включение и отключение будет осуществляется не кнопочным механизмом, а
автоматически. Для этого между генератором и светодиодами в схему
устанавливается геркон и 4-контактное реле. Порядок ее действия достаточно
прост:

После запуска мотора от генератора проходит сигнал на реле, что приводит к сpaбатыванию лэд-элементов (габариты не зажигаются, так как ток, проходящий через реле, очень мал).
При включении габаритных огней, ДХО автоматически отключаются.

Четыре контакта самого реле необходимо подключить к
следующим элементам схемы:

На
выводы «+» светодиодных элементов.
На
плюсовую жилу от габаритных огней.
На
один из выводов геркона.
На
плюс генератора или аккумулятора (как вариант, на ручной тормоз).

Недостаток схемы – ДХО нельзя будет подключить к
питанию, в случае если габариты также имеют светодиодную основу.

Ближний свет или габариты

Еще можно подключиться к габаритам или фарам ближнего света. В теории тут также все выглядит довольно просто, интересно и перспективно.

Первая из рассматриваемых схем предусматривает, что вы будете использовать электроцепь, питающую лампы габаритов. Тут плюс от ДХО соединяется непосредственно с аккумуляторной батареей, как источником питания. А вот минус идет на плюс от габаритов. В такой момент последний будет электрически нейтральным. Тем самым ток идет от плюса АКБ через диоды на габариты, а затем через лампу на корпус, где последний выступает минусом созданной электроцепи.

Поскольку уровень потребления тока будет маленьким, диоды начнут работать, а лампа габаритов не включится.

Стоит водителю переключиться на габариты, на его плюсе появится напряжение 12В, на проводке ДХО будут выравниваться потенциалы и диоды погаснут. Схема начнет работать уже в штатном режиме, давая ток габаритам.

Все вроде бы неплохо. Но опять же, выводы сделаны поспешно.

Схема простая и рабочая. Только имеет несколько недостатков:

Ходовики будут оставаться активными, когда двигатель отключается. Это напрямую противоречит действующим законам;
Если габариты оснащаются светодиодными лампами, такая схема сразу же станет неработоспособной;
Работа окажется некорректной при использовании мощных SMD диодов в составе ДХО;
Чтобы обеспечить дополнительную безопасность, придется обязательно добавить в схему предохранитель.

Чтобы избежать первого недостатка, схему несколько переделывают. Плюс от светодиодного модуля берут не от плюса АКБ, а через плюс замка зажигания.

Вторая схема предусматривает активацию ДХО с помощью лампы от ближнего света. Суть в том, чтобы при включении ближнего света ходовики отключались, а в остальное время работали.

Тут имеются те же недостатки, что и для предыдущей схемы. То есть она противоречит ГОСТу и ПДД.

https://youtube.com/watch?v=ZecYBqip-lE

Схема подключения ДХО через 5 контактное реле

Эта схема является наиболее правильной и автоматизированной, я рекомендую подключать ДХО именно по этой схеме. В этой схеме используется 5ти контактное реле. Давайте немного расскажу о принципе работы 5ти контактного реле. 5ти контактное реле имеет 2 силовых вывода. В нормальном состоянии первый из силовых выводов замкнут, второй разомкнут. После подачи на реле управляющего сигнала, первый вывод станет разомкнутым, а второй замкнутым. Это кажется сложным, но давайте разберемся на примере, и все станет ясно.

На рисунке:

Контакты 85 и 86 — являются управляющими контактами. В зависимости от того, есть ли на них напряжение или нет, замыкаются контакты 87 или 87А;
Контакт 30 – силовой питающий контакт реле. Именно на него надо подавать напряжение для питания потребителей;
Контакты 87 и 87А – контакты присоединения потребителей.

Приведу пример. Напряжения на контактах 85 и 86 нет, питание через реле идет к потребителю на контакт 87А. Напряжения на контактах 85 и 86 есть, реле переключает питание на потребителя на контакте 87.

Как подключить:

Питание на ДХО и фары подаем через контакт 30. Для большей автоматизации возьмите питание от основной цепи автомобиля, которая включается при включении зажигания;
К контакту 87А присоединяем ДХО, которые будут включены всегда;
К контакту 87 присоединяем фары, которые буду включаться только при отключении ДХО;
На контакты 85 или 86 (не имеет значения), подаем управляющий сигнал от кнопки включения фар в салоне;
Оставшийся контакт 85 или 86 присоединяем к корпусу автомобиля.

При таком подключении у вас могут работать или ДХО или фары. На заглушенном автомобиле и ДХО и фары отключаются.

По-моему – это идеальный вариант.

Что сказано в ПДД о ходовых огнях?

На основании ПДД от 2020 года, а именно пункта 19.5, все автомобили во время движения, как по городу, так и по трассе, должны иметь включенные ДХО либо огни ближнего света или противотуманки. Соблюдая данные требования можно обеспечить на дороге безопасность для пешеходов и автомобилистов.

На основании ПДД использовать ДХО нужно обязательно:

если происходит перевозка несовершеннолетних детей;
на мототранспорте, так как его сложно увидеть издалека;
при провозе негабарита или опасных и взрывчатых веществ;
на маршрутках и общественном транспорте для привлечения особого всестороннего внимания.

Законодательство

Перед практикой установки ДХО, хотелось бы немного остановиться на правовых нормах установки ДХО, а также правилах их работы.

Самое первое и основное правило – запрещена самовольная установка дополнительных световых сигналов на автомобиль. Да, вы правы, вы не имеете права устанавливать ДХО на свой автомобиль, если он не был укомплектован ими заводом изготовителем. Это будет расцениваться как внесение изменений в конструкцию транспортного средства. На каждое изменение конструкции транспортного средства должен быть получен сертификат, что само по себе дело не быстрое и не дешевое. В противном случае, сотрудники ДПС выпишут вам штраф, либо вовсе доставить ваш автомобиль на штрафстоянку.

Как же так? Мой сосед на «Оку» поставил ДХО и спокойно ездит! – спросите вы. Ему просто везет на лояльных сотрудников ДПС, которые не обращают внимания на его ДХО – отвечу я вам.

Еще раз — запрещена самовольная установка дополнительных световых сигналов на автомобиль, если он не был укомплектован ими заводом изготовителем. Поэтому, любые изменения конструкции транспортного средства вы производите на свой страх и риск. Совсем другое дело, если комплектация вашего автомобиля не включает в себя ДХО, но в более дорогих комплектациях вашей модели ДХО имеется. В этом случае, вы имеете право установить ДХО без каких-либо согласований с сертифицирующими органами.

Первое правило установки ДХО касается их расположения на кузове автомобиля (см. рисунок). Если кратко описать этот рисунок, то мы получим следующее:

ДХО должны быть установлены на высоте от 250 до 1500 мм;
Расстояние между близлежащими краями ДХО должно быть не менее 600 мм;
Расстояние от внешней боковой поверхности автомобиля до близлежащего края ДХО должно быть не более 400 мм.

Теперь кратко пройдемся по правилам работы и использования ДХО:

ДХО должны использоваться только в светлое время суток;
Запрещено использование ДХО совместно с габаритными огнями, с ближним и дальним светом фар, а также с противотуманными фарами.

Все что не запрещено – разрешено. Вот так все просто

Отдельно хотелось бы остановиться на важном моменте, он касается использования ДХО совместно с дальним светом фар. Правило звучит примерно так: При кратковременном подаче сигнала дальним светом, при отключенных габаритных огнях и ближнем свете фар, ДХО не должны отключаться

Расшифрую: вы едете при отключенных фарах и габаритах, ДХО включены, когда вы сигналите дальним светом встречной машине о приближении к посту ДПС, ваши ДХО не должны отключаться.

Просто? Я тоже думаю, что ничего сложного тут нет. Зная законодательство и правила использования ДХО, мы готовы перейти к практике их подключения. Начнем от простого и неправильного, закончим сложным и правильным. Поехали!
