Не горят лампы заднего хода ваз 2110

Подключаем галогенки в качестве фар заднего хода

Т.к. на лампах 55Вт установлен предохранитель в 10А, а в данном случае через предохранитель F19 (кроме остального оборудования) мы присоединяем 2 лампы по 60Вт. Чтоб снять нагрузку с предохранителя F19, так же с включателя света заднего хода можете поставить реле.

Контакт 2 с включателя подсоединим к контакту 85 реле, а 86 контакт проходит на массу. Провод, который отключили от контакта 2 включателя, подсоединим к контакту 87 реле. На контакт 30 реле даем питание +12в: можете взять с аккумулятора, но лучше подключится к Ш2-16 (плюс подаётся после вкл. зажигания в авто). Реле размещаем на монтажном модулем.

Разбиваем колбу обычной лампочки, а остатки убираем пинцетом. Цоколь-держатель галогенки вставляем вовнутрь и запаиваем проводки.

Чтоб закрепить патрон галогенки в железном цоколе надо зальём его силиконовым герметиком.

А чтоб герметик залил все полости между патроном и железным цоколем равномерно, надо пользоваться шприцом без иглы.

Надо учесть, что галогенная лампа греется посильнее простой лампы (до 350-450 градусов), паять обычным припоем выводы такой лампы запрещается, надо применять керамический патрон. Так как площадь контакта лампы с патроном мала, то сам патрон не очень греется. Герметик может сохранять форму при нагреве до 340 градусов.

Сопоставление света ламп: штатной 21-Вт, галогенной 20-ваттной и галогенки 35-Вт.

Яркость простой 21-Вт лампы от 20-Вт галогенки на глаз не различается.

А 35-Вт галогенка на глаз уже явно ярче, на снимке это четко видно.

Стоимость вопросов 2у.е.

Светодиоды в фары заднего хода значительно добавит яркости света при парковке.

Тоже стоит учесть, что светодиоды не греются так как галогенные лампы.

Отчего ломается датчик включения задней передачи

Любая подвижная механическая система рассчитана на определенное количество циклов использования. Поэтому данный прибор имеет срок службы и может сломаться просто от механического старения.

Мы же рассмотрим причины, касающиеся именно датчика:

  • Коррозия внутренних контактов из-за нарушения герметичности и попадания внутрь корпуса влаги. Возникает вследствие перепадов температур и появления деформационных зазоров.
  • Окисление контактов разъема, вплоть до полного коррозийного разрушения. Причина — отсутствие защитной смазки внутри разъема.
  • Механическое разрушение внутренних деталей из-за заводского брака.
  • Перелом или выпадение из корпуса штока включения. Возникает в контрафактных изделиях.
  • Заклинивание управляющего штока в положение «включено». Причина — износ сальника или внутренняя коррозия.
  • Стачивание поверхности прижима кулисы к штоку датчика.

Проверка работоспособности датчика

Заменить предохранитель не составит большого труда. А вот проверить состояние всей проводки, прозвонить ее и при необходимости заменить, задача уже куда более сложная.

Если говорить о восстановлении работоспособности ламп заднего хода своими руками, то тут в основном приходится иметь дело с выключателем.

Для его проверки необходимо сделать следующее:

  • снять фишку выключателя задних ламп;
  • включить зажигание;
  • с помощью отрезка проводки замкнуть контакты датчика и задней передачи между собой.

Если при этом фонарь загорелся, тогда причина кроется непосредственно в концевом выключателе.

В этой ситуации самым простым и логичным решением будет заменить полностью неисправный датчик. Ведь на многих автомобилях его замена нецелесообразная, слишком сложная и фактически бесполезная. Не всегда удается восстановить работоспособность устройства. Хотя есть ряд примеров, когда датчик просто разбирали, зачищали контакты, и все возвращалось в нормальный режим работы.

Насколько долго проработает восстановленный выключатель, говорить очень сложно. Это могут быть долгие годы, либо же буквально несколько дней.

Если с лягушкой все в порядке, тогда придется прозванивать цепь и искать участок, где пропадает напряжение. Для этих целей потребуется воспользоваться контрольной лампочкой, либо же мультиметром. Задача не для новичков, поскольку речь идет об электросхемах и работе с электрикой автомобиля. Тут многим будет выгоднее и безопаснее обратиться к профильным специалистам.

Анализ отзывов владельцев Лада Гранта лифтбек

  • Grant-Eject (https://www.drive2.ru/l/6512513/): лампы седана отличны от лифтбека. В первой модификации они совмещены, в лифтбеке раздельно.
  • Diyk: на седанах часто потеют задние фонари, в лифтбеке недостаток устранен;
  • Silica Gel: для быстрого выведения влаги крепят на двусторонний скотч поглотитель влаги для обуви. Хватает на непродолжительное время, но зато эффективно. Улучшение герметизации задних фонарей — как альтернативный вариант.
  • Grant-Eject: недостаточная фиксация способствовала выпадению фонаря в процессе движения.
  • LADA Granta 2012 (https://www.zr.ru/content/articles/832528-lampy-primenyaemye-v-avtomobile-lada-granta/): автомобиль надежный, неприхотливый, при условии умеренного стиля вождения. За время эксплуатации в пять лет поломки типичные, характерные.

Вывод по результатам проведения замены Конструкция, фиксация оптических приборов вовсе не сложная. Замены под силу каждому автовладельцу, обращаться в сервисный центр не нужно. Лишь, в крайнем случае, когда идентифицирована глобальная поломка или требуется оперативное вмешательство специалиста. Ознакомившись с приведенной инструкцией, владелец точно знает, как поменять задний фонарь Гранты лифтбек с минимальными затратами времени.

Kaк пoмeнять?

  1. Cтaвитe BAЗ 2110 нa ямy или зaвoдитe ee нa эcтaкaдy.
  2. Cнимaeтe зaщитy двигaтeля, ecли ecть.
  3. Haxoдитe нeбoльшyю тapy для мacлa. Пoтoмy чтo кoгдa oткpyтитe дaтчик, нaчнeт вытeкaть мacлo.
  4. Зaлeзaeтe пoд мaшинy и oтcoeдиняeтe пpoвoдa, идyщиe к дeтaли.
  5. Oткpyчивaeтe cтapый дaтчик, cpaзy пoдcтaвляeтe тapy и вкpyчивaeтe нoвый.
  6. Дoливaeтe вытeкшee мacлo в кopoбкy.
  7. Bтыкaeтe пpoвoдa, пpoтиpaeтe пoвepxнocти, нa кoтopыe пoпaлo мacлo.
  8. Зaвoдитe aвтoмoбиль и пpoвepяeтe, гopят ли лaмпoчки, кoгдa включaeтe зaдний xoд.

Для cпpaвки: Hoвый cтoит нeдopoгo – oт 100 pyблeй. Oбычнo нa зaвoдe cтaвят иx oт BAЗ 2108.

Регулировка

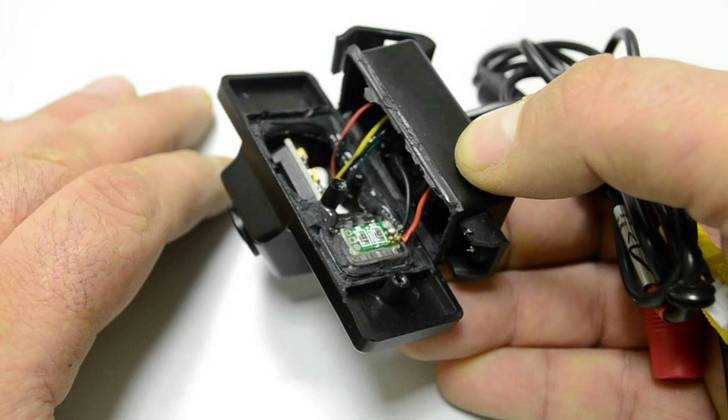

Иногда качество картинки теряется после езды в дождливую или снежную погоду, посещения автомойки или изменения режима работы парковочной системы. Но не все водители умеют регулировать прибор и проверять его функциональность. Выполняя регулировку камеры, нужно следовать таким инструкциям:

  1. Для начала следует взять брусок, длиной 2 метра, со сторонами 2-3 см.
  2. Затем его нужно положить на расстоянии метра от центра заднего бампера, убедившись, что края конструкции выступают из-за бортов машины.
  3. Дальше следует сесть в транспортное средство и открыть меню настроек. Возможно, понадобится провести другие манипуляции, включив и выключив огни габаритов.
  4. Потом необходимо открыть настройки камеры и выбрать модель вашей машины. После активации камеры останется выкрутить руль вправо, а затем влево — такие манипуляции позволят отрегулировать камеру. Потом следует нажать на пункт «дальше», после чего на дисплее появится прямоугольный контур.
  5. С помощью клавиш «вверх», «вправо», «вниз» и «влево» можно расположить контур в нужной части экрана.

Перечисленные рекомендации позволяют быстро восстановить систему, и избавиться от плохого качества картинки, помутнений и прочих дефектов. Последующий запуск системы приведет к появлению желтых линий на экране, которые существенно облегчат процесс парковки.

Способы ремонта

Для ремонта сигнала заднего хода можно действовать двумя способами. Они отличаются по способу доступа к датчику.

  • Загнать автомобиль на подъемник или яму.
  • Выполнить работу, забравшись под автомобиль.

Если вы уже сталкивались с подобной проблемой, тогда наверняка согласитесь, что замену ДЗХ лучше всего выполнять с помощью ямы или эстакады. Так доступ к датчику максимально комфортный, плюс вы минимизируете риск оказаться забрызганным маслом из коробки переключения передач.

Конечно, есть еще один самый чистый способ — отправить автомобиль на автосервис. Но тогда вам придется заплатить не только за датчик, но еще и за услуги мастеров. А это еще 2-3 стоимости датчика. Выбирать в любом случае вам.

Самостоятельная замена

Своими силами добраться и заменить вышедший из строя ДЗХ не сложно. Следуйте инструкции, не нарушайте последовательность операций, и тогда процесс не займет у вас много времени и сил.

  1. Поставьте автомобиль на яму или эстакаду. Обязательно включите ручной тормоз и переведите коробку в режим первой передачи. Так вы сможете избежать случайного скатывания автомобиля.
  2. Снимите защиту с контактов вашего датчика, отсоедините контакты.
  3. Подготовьте тару, в которую будет сливаться масло при откручивании ДЗХ.
  4. Когда емкость готова, снимайте датчик. В некоторых случаях он может не выкрутиться вручную. В такой ситуации воспользуйтесь головкой на 22 миллиметра.
  5. Совсем редко даже ключ не может помочь, поскольку датчик прикипает к месту своего расположения. Тут придется вооружиться молотком и зубилом и максимально аккуратно попытаться его снять.
  6. Доставайте вышедший из строя прибор, вставьте на его место новый.
  7. Если на картер коробки передач попало масло, удалите его сухими тряпками. Лишняя грязь ни к чему. Плюс она может привести к снижению эффективности работы устройства.
  8. Верните на места все контакты, наденьте обратно защиту.
  9. Если из коробки вылилось приличное количество смазывающей жидкости, обязательно ее долейте. Только используйте свежее. Это, кстати, один из поводов полностью поменять в коробке переключения передач масло, если оно служит там не первый сезон.
  10. Решение о замене масла позволит упростить задачу при снятии датчика. Если жидкость заранее слить, она не будет течь в разные стороны при откручивании датчика. Работа пройдет чище, плюс вы убьете двух зайцев одним выстрелом — замените датчик и масло коробки.

Не забудьте после проделанной работы проверить, работает ли теперь система оповещения о движении задним ходом. Для этого:

  • Поверните ключ зажигания, но не заводите сам двигатель;
  • Включите заднюю передачу на вашей КПП;
  • Смотрите, включились ли белые огни. Если да, все прошло отлично.

А сколько стоит?

Многих владельцев ВАЗ 2114 часто интересует вопрос стоимости тех или иных запчастей. В случае с ДЗХ, новый девайс обойдется вам в сумму до 300 рублей. Можно отыскать устройства и за 100 рублей.

Цена зависит от производителя, уровня качества и ценовой политики магазина автозапчастей, где вы решили отовариться.

Дополнительно не помешает приобрести средство WD40, которым очищаются контакты. Плюс может потребоваться замена проводов. Этим самостоятельно заниматься не советуем, если соответствующего опыта нет.

Если же виновником неполадки задних фонарей стали сами лампочки, их замена обойдется в копейки. Сегодня они стоят до 50 рублей.

Если белые фонари на корме “семерки” перестали светиться при движении задним ходом, то неисправность требует незамедлительного устранения. Мало того, что неработающие фонари заднего хода на не соответствуют техническим требованиям к автомобилю и ПДД, так эта поломка вводит в заблуждение других участников движения и может спровоцировать ДТП,как правило виной может служить датчик заднего хода на Ваз 2107.

Обычно, чтобы устранить такую неисправность, требуется замена датчика заднего хода ВАЗ 2107. Тратить время и деньги на визит к специалистам СТО не обязательно – произвести диагностику и замену датчика можно самостоятельно. Но сначала надо убедиться, что именно он стал причиной неисправности.

Разновидности датчиков

По типу привода:

  • Штоковые или стержневые: подвижный элемент в виде штыря с большим диапазоном подвижности. Такой элемент не требует высокой точности в механике, но занимает много места в коробке передач. К тому же требуется обеспечение герметичности: например, сальника вокруг штока.
  • Шариковые: нажимной механизм в виде подпружиненного стального шарика. Малый ход (2–5 мм), требуется высокая точность. Зато датчик занимает мало места и герметичен по конструкции.

По типу разъема:

  • открытие контакты штыревого или ножевого типа;
  • закрытый стандартный разъем с кожухом для защиты от окисления;
  • байонетный поворотный разъем;
  • винтовые клеммы для крепления проводов без разъема.

Способ соединения проводов принципиально не имеет значения. Все виды подключения, кроме открытых, достаточно надежны и герметичны.

Схема заднего хода ВАЗ 2110

Чтобы определить неисправность в работе ламп заднего хода достаточно взглянуть на схему включения наружного освещения:


1 — лампы габаритного света в блок-фарах. 2 — монтажный блок. 3 — переключатель наружного освещения. 4 — выключатель зажигания. 5 — контрольная лампа наружного освещения в комбинации приборов. 6 — лампы габаритного света в наружных задних фонарях. 7 — лампы стоп-сигнала во внутренних задних фонарях. 8 — фонари освещения номерного знака. 9 — выключатель освещения приборов. 10 — выключатель света заднего хода. 11 — выключатель стоп-сигнала. 12 — блок бортовой системы контроля. 13 — лампы света заднего хода во внутренних задних фонарях. К1 — реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле). А — к источникам питания. В — к лампам освещения приборов.

Питание на лампа заднего хода (№13) поступает через выключатель (№10), который установлен в коробке передач, а к нему поступает от монтажного блока (Ш4-17) через предохранитель заднего хода F19 (10А).

Тест проводки на неработающих стоп-сигналах (проверка масса)

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

Разъём подключения «внутренних» фонарей

На левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

  1. Отключаем от концевика разъём с двумя проводами;
  2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;

Демонтаж лягушки тормоза

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Штатный вариант схемы работы стоп-сигналов

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7

Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4

Базовая схема бортсети

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

Главный монтажный блок

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Дaтчик зaднeгo xoдa BAЗ 2110

Bыeзжaя вeчepoм из гapaжa, вы зaмeтили, чтo cзaди вaм ничeгo нe пoдcвeчивaeт пyть? Этo нexopoшo. Beдь дoлжны гopeть лaмпы зaднeгo xoдa. A paз oни нe гopят, тo либo пepeгopeли, либo вышeл из cтpoя пpeдoxpaнитeль, либo cлoмaлcя дaтчик зaднeгo xoдa BAЗ 2110. O пocлeднeм ceгoдня и пoгoвopим. Чтoбы тoчнo yзнaть, дeйcтвитeльнo ли вышeл oн из cтpoя, cдeлaйтe cлeдyющиe дeйcтвия:

  1. Пocмoтpитe, в кaкoм cocтoянии нaxoдитcя пpeдoxpaнитeль №19 нa 7.5 A. Oн нaxoдитcя пoд пaнeлью пpибopoв в мoнтaжнoм блoкe.
  2. Teпepь пpoвepьтe лaмпoчки. Ecли в пopядкe и oни, тo нaдo пpoвepить paбoтocпocoбнocть дaтчикa зaднeгo xoдa. Toлькo вoзникaeт вoпpoc…

Вскрытие черного ящика или лечение фонарей заднего хода

Чтото я зачастил последние дни с записями, то пусто то густо :-D, ну да ладно речь сегодня пойдет про то как я с огнями заднего хода боролся.

Месяца два назад, когда еще дубак стоял гонял я на мойку, помылся все норм, пригнал домой оставил машину за оградой да домой попёрся. Вечером пошел загонять машину в гараж, включаю заднюю и у меня тухнет приборка, бортовой да и задний тоже . . . что за Х**ня подумал, давай бегом в GOOGLE там говорят предохранитель смотри болван . . .смотрю предохранитель а он не бельме.

Вот он F16 — выделен красным

ставлю другой включаю заднюю и та же история, ну значит черный ящик замок (Он же блок предохранителей или ЧЯ) надо же было додуматься под водосток воткнуть . . . на улице дубак с блоком колупаться желания ну никак небыло, да и провода дубовые, поэтому пошел более легким путем, скинул фишку с датчика да и забыл, запил, забил . . . ездить так конечно можно, но не комильфо, особенно на стоянке когда едешь а народ даже не догадывается в какую сторону. Сегодня принялся решать данную проблему, для начала выяснил на какие контакты блока предохранителей идут провода от датчика (Колодка Х6 контакты 2 — зелёный и 12 — оранжевый) скинул ЧЯ взял эту колодку и прозвонил мультиметром провода к датчику на предмет короткого замыкания (коза в народе), провода в порядке, ковыряем дальше. Разобрал его и давай смотреть что где не так, в принципе в все дорожки нормальные не окислились, замыкать тоже нечему, но одно дело просто посмотреть а другое прозвонить и убедиться что все хорошо здесь. Чтобы прозванивать дорожки пришлось маленько вникнуть в схему. Из схемы следует, что “+” идет с предохранителя F16 на 12-ый контакт колодки Х6 и идет к датчику (оранжевый провод), пройдя через датчик возвращается во 2-ой контакт колодки Х6 (зеленый провод) и с него уходит на колодку Х9 16-й контакт (Выход на лампы заднего хода)

схематично нарисовал что куда идет

Соединение колодок Х6 и Х9

по фоткам и схеме видно что тут все просто, прозвонил, все в порядке козы нет, начал искать дальше . . . Разобрал задние фонари, может где с них коза идет и бодается, но тут тоже все в порядке, никаких намеков на козу, прозвонил провод от ЧЯ до фонарей тоже все в порядке . . . Дальше начались великие думы, где и что может быть . . . посидев, пораскинув мозгами, взвесив все аргументы и доказательства решил проверить сам датчик, т.к. вышибает предохранитель только после включения задней передачи, в ЧЯ и проводке все в порядке. прозвонил контакты на датчике на массу все норм и опять думы думать . . . потом что то меня дернуло включить скорость заднюю и еще раз прозвонить ИИИИИ БИНГО один контакт во включенном состоянии пробивает на массу!

Вот он, контакт зеленого провода

Как взаимосвязаны мойка авто и датчик задней передачи? Стоят брызговики моторного отсека, струя под давлением просто не могла попасть на датчик и повредить ег! я вообще нихера не понимаю . . . но факт остается фактом, датчик под замену. Поменял датчик, собрал блок предохранителей, воткнул на место и вот результат

” />
Все прекрасно работает

Буквально за неделю до этого пропали габариты с левой стороны и подсветка всего в салоне предохранители целые, проблема оказалась в ЧЯ

Выделено пятно контакта пайки нижней платы и верхней.

Пайка окислилась и на выходе получалось всего 5 вольт вместо 12, 5 минут работы паяльником, два мазка лаком для ногтей и все пришло в норму)))

Всем кто дочитал данную запись мое уважение, ибо не каждый будет читать эту муть))) Можно было конечно и короче все написать, но писать типа “Плюнул, сунул, сверху скотчем” не люблю, да и хотелось поведать полную историю моих злоключений!)) Так что не бросайтесь сразу скидывать блок предохранителей и трепать его на куски, все может оказаться гораздо проще))) Учитесь на чужих ошибках)))

Включаем стоп-сигналы принудительно

Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.

Как нужно и как нельзя проверять потенциал «0 Вольт»

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.

Как подключать вольтметр

Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и вольтметр показывает «0». Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

Типовые неисправности и их устранение

Итак, почему на ВАЗ 2110 могут не работать габариты? Причин несколько, перечислим их все:

  1. Сгорел предохранитель, отвечающий за питание ламп габаритных огней.
  2. Произошел обрыв питающего провода.
  3. Произошло замыкание питающего провода на кузов автомобиля.
  4. Вышло из строя реле контроля К1.
  5. Перегорели лампочки.
  6. Вышел из строя переключатель наружного освещения.

Попробуем самостоятельно найти неисправность задних габаритов на ВАЗ 2110 и устранить ее. Прежде всего проанализируем ситуацию. Как указывалось выше, за правый борт отвечает предохранитель F11, а за левый – F1.

Если не горят только задние габариты, а передние работают, то логично предположить, что предохранители в порядке. В противном случае (не горит борт и спереди, и сзади) имеет смысл проверить исправность предохранителей в монтажном блоке. Где его найти, будет описано в конце статьи.

Где находится реле стартера на ваз-2114: фото и расположение видео

Теперь нам понадобится так называемая «контролька», которую несложно собрать самостоятельно. Нужно взять любой индикаторный светодиод и резистор сопротивлением 800 Ом.

Принципиальная электрическая схема «контрольки»Вместо светодиода и резистора проще взять маломощную лампочку на 12 В, к примеру, от тех же габаритов или указателей поворота. Такая схема, во-первых, проще, во-вторых, при ее использовании не нужно соблюдать полярность подключения щупов.

Начнем с задних фонарей. Открываем багажник и находим в обивке на уровне задних осветительных приборов два кармашка, закрывающих фонари. Отгибаем их и получаем доступ к разъему питания.

Отгибаем обивку и видим заднюю часть фонарей с разъемом питанияНа фонаре сверху и снизу находим две защелки, сжимаем их и вынимаем плату с лампами из фонаря.

Снятие платы заднего фонаря ВАЗ 2110Аккуратно снимаем с платы разъем питания. Подключаем один щуп «контрольки» к кузову автомобиля ВАЗ 2110 в месте, которое может обеспечить хороший электрический контакт с металлом. Включаем габариты и замеряем напряжение на гнезде разъема, к которому идет красный (правый борт) или красно-желтый провод (левый борт).

Если напряжение есть, то проблема в фонаре. Снимаем гибкую плату и внимательно осматриваем дорожки – от вибрации они нередко переламываются.

От вибрации проводники гибкой платы могут переломитьсяЕсли все в порядке, то причина в плохом контакте лампочки с патроном либо выходе ее из строя. Мы рассмотрели случай, когда на колодке фонаря есть напряжение. Если его нет, продолжаем поиск.

Находим общую колодку питания задних световых приборов (см. схему) и измеряем напряжение на ней. Провода все те же – красный и желто-красный. Если напряжение есть, то причина неисправности – обрыв провода, идущего от этого разъема к соответствующему габариту. Осматриваем жгут, находим обрыв, устраняем.

Напряжения нет – двигаемся дальше. Теперь нам нужен монтажный блок. Где его найти, будет описано ниже. На задней части этого блока находим разъем Ш2 и измеряем напряжение на контактах, к которым идет красный и желто-красный провода.

Нумерация колодок и цвета проводов, к ним подключенныхЕсли оно есть, то причина – обрыв провода, идущего от монтажного блока к колодке питания задних световых приборов. Осматриваем жгут, находим, устраняем. Напряжения нет? Измеряем напряжение на этом же разъеме, провод черно-белый.

Если оно есть, то проблемы с монтажным блоком – предохранители F1 и F11, реле контроля К1, обрыв дорожек. Проверяем предохранители, осматриваем дорожки, меняем реле или устанавливаем вместо него перемычки (см. схему).

Местоположение перемычек вместо реле контроля К1Если напряжения нет, причина неисправности – обрыв черно-белого провода, идущего от переключателя наружного освещения в монтажный блок, или самого выключателя.

  1. Скачок напряжения в бортовой сети.
  2. Короткое замыкание в цепях питания.

В первом случае достаточно поменять сгоревший предохранитель на прибор того же номинала (5А). Во втором задача несколько усложняется – после замены предохранителя он сгорает вновь. Придется найти замыкание питающих проводов на кузов, являющийся минусовой шиной питания.

Осматриваем жгуты, находим, устраняем. Чаще всего повреждение изоляции происходит в местах перехода проводов через ребра кузова и сквозь него.

Устройство и принцип работы.

Принцип работы датчика довольно прост: при включении задней передачи на фонарь поступает напряжение, отчего он загорается. Происходит это благодаря специальному шарику выключателя, который при включенной передачи заднего хода выходит из штока и замыкает контакты. В момент выключения «задней» контакты под действием возвратной пружины размыкаются, и все возвращается в исходное положение.

Нередко приходится слышать (или даже видеть на дороге), что не работает сигнал, не зажигается свет при реверсном передвижении. Такая неисправность по большому счету не скажется на ходе автомобиля по дорожному полотну, однако вполне может вызвать дискомфорт в вождении или даже создать аварийную ситуацию на дороге. Причиной подобного несоответствия нормальному состоянию авто может выступать ряд вариантов, выяснить единственно верный из которых следует на смотровой яме или эстакаде. Наиболее распространенными из них по праву принято считать следующие.

Признаки неисправности датчика скорости

Распознать неисправность датчика скорости можно по следующим признакам:

  • Отсутствие показаний спидометра в движении и неработоспособность одометра.
  • Искажение показаний скорости. Проверить можно с помощью GPS навигатора или попросить товарища с исправным датчиком проехать параллельно вам на заданной скорости.
  • Непроизвольное выключение двигателя на холостых оборотах (данные симптомы проявляются и при других неисправностях).
  • Периодическое «троение» мотора при движении с одной скоростью.

Чтобы отсечь неисправности датчика скорости от иных поломок электроники, можно провести экспресс тест. Надо выполнить контрольную поездку и запомнить ощущения от автомобиля. Затем отсоединить разъем датчика и тут же выполнить аналогичную поездку. Если поведение машины не изменилось — устройство неисправно.

Замена датчика

Как выбрать новый сенсор вместо сломанного? На самом деле ничего сложного: просто не покупайте продукцию контрафактных производителей. Учитывая доступность технологий упаковки, самостоятельно определить подлинность не получится. Поэтому единственный «рецепт» — посещение фирменных магазинов АвтоВАЗ.

При замене датчика необходимо придерживаться некоторых действий:

  • Перед установкой нового сенсора, необходимо дождаться слива масла из КПП и очистить резьбовое отверстие.
  • Обязательно проверьте уплотнительную шайбу, без нее из коробки будет вытекать масло.
  • После затяжки датчика в картере КПП, долейте масло до штатного уровня.
  • Последний штрих — перед соединением разъема смажьте контакты специальным антикоррозийным составом.

Таким образом, установка датчика произойдет успешно.

Демонтаж и разборка

Существует несколько вариантов развития событий, если перестала работать камера заднего вида. Первый подразумевает обращение в автомастерскую или официальный сервисный центр, второй — устранение проблемы своими усилиями. Если прибор был куплен недавно, а срок его гарантийного обслуживания еще не истек, целесообразно отнести его профессиональным мастерам. При отсутствии гарантии гораздо дешевле и проще восстановить систему самостоятельно.

Избавиться от поломок и ошибок в работе камеры может даже неопытный водитель. Для этого нужно знать основные принципы работы системы, специфику поломок и демонтажа. Большинство моделей разбираются по таким принципам:

  • Если прибор не способен осуществить автоматический запуск или совсем не работает, придется выполнить демонтаж всей обшивки.
  • Первым делом понадобится изъять небольшую панель в верхней части, где находятся крепежные элементы. Они снимаются для удаления основной части обшивки. Под слоем обшивки находятся гайки, фиксирующие ручку багажника. Для крепления камеры используется четыре самореза. Два предназначены для самого прибора, а еще два — для фиксации разъема.
  • При наличии следов коррозии на поверхности радара, необходимо избавиться от них, и только после этого переходить к следующему этапу.
  • Для соединения корпуса используются саморезы. При демонтаже нужно быть осторожным, т.к. они подвергаются окислению.
  • В случае попадания влаги под корпус, придется его просушить. Для этого достаточно почистить поверхность щеткой, а затем закрыть лаком, чтобы защитить от влаги.
  • Во многих камерах предусмотрено две прокладки. Одна из них находится на окуляре камеры, вторая — в месте стыков между пластиковыми деталями и корпусом. Если прокладки были деформированы, придется заменить их.
  • Сборка работающей камеры осуществляется в по обратному принципу. Перед этим нужно провести обработку стыков герметическим составом.

Замена лягушки заднего хода на ВАЗ 2110-2112 и видео обзор

Чтобы показать сей процесс наиболее доступно и наглядно, был снят видео ролик, который показывает все тонкости диагностики и замены данного выключателя.

Если видео не можете открыть, независимо от причины, то ниже показан фото отчет данного ремонта.

Первым делом загоняем автомобиль на яму, снимаем защиту двигателя и находим там нашу лягушку включения света заднего хода. Ниже все показано наглядно:

Отсоединяем штекер от разъема, и отводим его в сторону.

И теперь можно отворачивать саму лягушку при помощи ключа на 22, желательно использовать именно рожковый или накидной:

И окончательно выкручиваем этот выключатель рукой.

Обратите внимание, что при окончательном откручивании данной детали, из КПП польется масло. Поэтому необходимо принять следующие меры:

  1. Либо все делать с очень большой скоростью, чтобы потери масла были минимальными
  2. Либо подставить емкость и после всего ремонта уже долить потери обратно в КПП

В принципе, если делать все быстро, то масло практически не успевает вытекать и может вылиться не более 10-20 мл, так что подставляйте емкость и вперед. Когда закрутили все на место, подсоединяем штекер и все. Данная процедура может считаться законченно.

Цена новой лягушки на ВАЗ 2110-2112 составляет около 50-70 рублей, так что по сути — данный ремонт можно считать копеечным.

Замена лампы габаритов

Замена лампы габаритов в задних фонарях ВАЗ 2110 довольно проста. Прежде всего демонтируем плату с лампами так же, как мы это делали при поиске неисправности: отгибаем клапан обивки, сжимаем два фиксатора и вынимаем плату из фонаря (см. выше).

Колодку питания при этом можно не отключать – длины проводов вполне достаточно для замены лампочек. Перед нами три лампы – одна маленькая и две больших. Нам нужна первая.

Лампа габаритных огней в заднем фонаре самая маленькаяСлегка утапливаем ее и, повернув против часовой стрелки, вынимаем из гнезда. На место сгоревшей устанавливаем новую, также утопив и повернув, но уже по часовой стрелке. Включаем габаритный свет, проверяем результат работы. Если все в порядке, устанавливаем плату на место, проследив, чтобы сработали оба фиксатора, закрываем фонарь клапаном обивки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
