Блок управления ДХО
Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.
Новопавловск «Виртуальный городок» — Дневники
К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.
Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:
- имеется встроенная стабилизация напряжения;
- полное соответствие ГОСТу;
- максимальная долговременная мощность нагрузки составляет 36 Ватт (для ДХО требуется значительно меньше);
- простейшая схема подключения.
Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли.
Немецкая продукция от Philips и Osram также обладает всеми вышеописанными преимуществами блока DayLight+, однако поставляются немецкие блоки управления только совместно с фарами дневных ходовых огней и обладают более высокой стоимостью.
Дневные ходовые огни (ДХО) — это светотехнические приборы, служащие для улучшения видимости автомобиля во время его использования в светлое время суток.
В зависимости от комплектации автомобиля ДХО могут быть предустановлены в штатной оптике транспортного средства или смонтированы дополнительно. В качестве ДХО, устанавливаемых самостоятельно, используются источники света заводского производства или изготавливаемые своими руками.
В штатной комплектации ДХО на ВАЗ-2110 не предусмотрены, поэтому вопрос об их установке актуален для многих владельцев этой модели автомобиля.
Управление
Принцип работы управления печкой ВАЗ построен на чистой механике. Внешне узел выглядит как небольшая панель с рычажками-ползунками и отдельной клавишей, активирующей вентилятор. Все это находится в области центральной консоли, то есть под рукой у водителя.
Устройство блока таково:
- самый верхний рычаг открывает (либо запирает) кран, обеспечивающей подачу охлаждающей жидкости;
- ползунок, размещенный посередине, соединен с заслонкой воздухопритока;
- нижний – распределяет тепло по рукавам.
Крайнее левое положение в первых двух случаях обозначает, что функция отключена, то есть печка не греет, и воздух извне не подается. Передвижение рычажков вправо обеспечивает активацию отопителя или открытие заслонки. Так, если обогреватель не задействован, но включен забор воздуха, то осуществляется вентилирование пространства кабины.
С последним, самым нижним переключателем все иначе. Если передвинуть его в крайнее левое положение, то тепло будет поступать к боковым окнам и в центр салона. В правой позиции горячий воздух направляется на лобовушку.
Предусмотренное конструкторами плавное регулирование всех трех ползунков позволяет максимально точно настроить работу печки.
Подключение ходовых огней: схема, тонкости и нюансы
Стоит отметить, что существует несколько схем подключения дневных ходовых огней. Есть простые схемы, позволяющие быстро подключить устройство к сети, однако также имеются определенные недостатки. Что касается сложных схем, они имеют ряд преимуществ, но требуют профессионального подхода. Давайте разбираться.
Начнем с простой схемы включения ДХО при запуске двигателя. Для этой задачи плюсовой провод соединяется с «плюсовой» клеммой замка зажигания, тогда как «минус» крепится на кузов в подходящем месте.
Недостаток схемы — ДХО работают постоянно, пока повернут ключ в замке. Также их работа не согласована со светотехникой автомобиля, что является грубым нарушением требований.
Второй схемой является включение ДХО через габариты или ближний свет фар. Для этого ходовые огни запитывают в цепь питания лампочки габаритов, соединяя «+» ДХО напрямую с «плюсом» АКБ. Что касается «минуса», его кидают на «+» габарита.
Результат- ток от АКБ идет через светодиоды на габарит, далее через лампочку на корпус, выступающий «минусом» в данной цепи. С учетом того, что потребление тока малое, светодиоды светятся, в то же время лампа не горит.
Если же включить габариты, на «плюсе» габаритного огня будет напряжение 12 В, потенциалы на проводах ходовых огней выровняются, в результате чего ДХО потухнут и ток пойдет через лампы габаритов.
При всех кажущихся плюсах схемы есть и недостатки. Первое, ДХО работают при выключенном двигателе. Второе, схема не работает, если в габаритах также стоят светодиоды. Третье, данная схема не сможет работать нормально, если в ходовых огнях стоят более мощные светодиоды (SMD), ток которых аналогичен токам лампочки. Четвертое, в схему нужно ставить предохранитель для безопасности.
С учетом минусов некоторые дорабатывают схему, соединив плюсовой провод ДХО не с «плюсом» АКБ, а «плюсом» замка зажигания. Также есть вариант, когда включение ДХО реализовано через лампу ближнего света, когда ходовые огни гаснут автоматически при включении ближнего света фар, однако все время работают, если фары не включены.
Обратите внимание, по ГОСТ Р 41.48-2004, а также с учетом ПДД, во время стоянки машины в темное время для обозначения ТС должны использоваться габаритные огни, тогда как использовать ДХО запрещено. Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла
Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя
Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя.
Итак, включение ДХО от генератора в основе имеет переключение 4 контактного реле, а также геркона. Контакты реле нужно подключать следующим образом:
- 30 кидается на выводы «+» светодиодов;
- 85 идет на «плюс» к габаритам;
- 86 подключают на любой вывод геркона;
- 87 и 2-ой вывод геркона подключается на «плюс» АКБ;
Реализовав подключение, нужна настройка. Для настройки мотор нужно запустить, далее геркон перемещается возле генератора, подбирая момент, когда ДХО сработают и начнут светиться. После геркон нужно упрятать в термотрубку и хомутами зафиксировать в обнаруженном месте срабатывания.
Получается, во время запуска ДВС и начала работы генератора контакты геркона и реле замыкаются, питание идет на ДХО. В свою очередь, лампы габаритов не горят, так как тока через катушку реле недостаточно для включения ламп. Кстати, если нет геркона, ДХО запитывают от датчика давления масла. Для этого контакт 86 нужно соединить с лампой масла. Минус таких схем – они не работают, если в габаритах стоят светодиоды.
Полезное видео
С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:
Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.
Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.
При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.
Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.
Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.
Теперь несколько слов о вариантах подключения.
Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).
Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.
Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.
Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.
Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.
Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.
Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.
– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.
Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.
ДХО (дневные ходовые огни) своими руками

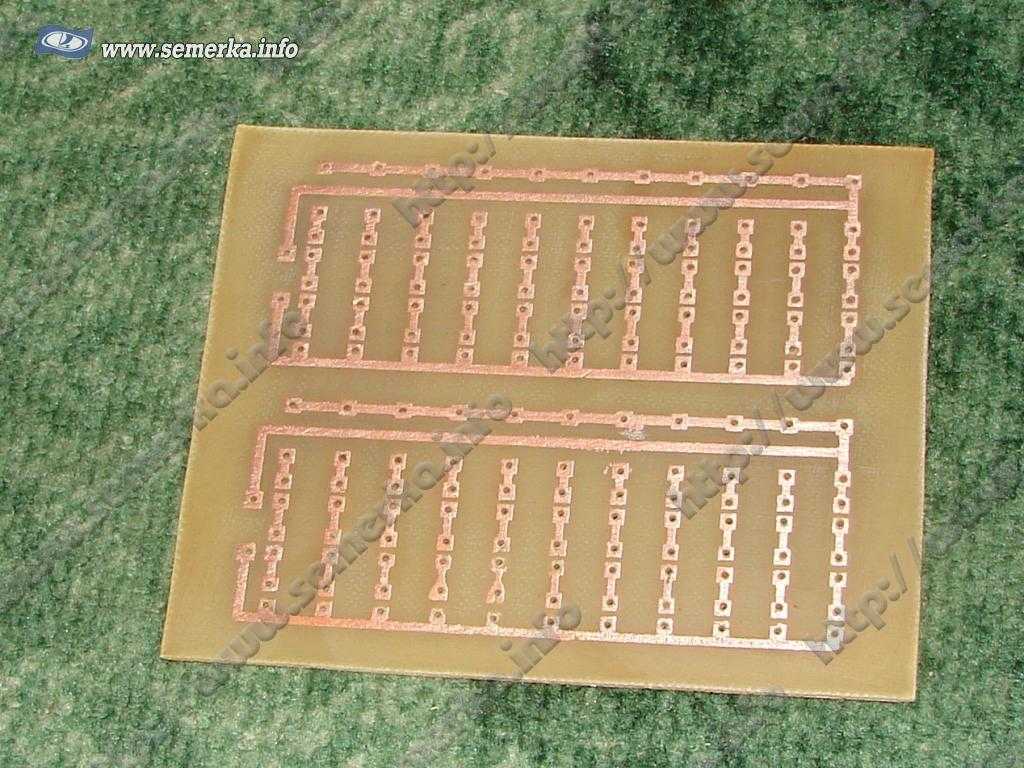

Кстати вот фото того что я первым делом сделал — вытравил плату, припаял 60 светодиодов (по 30 на каждую «фару»), на каждые 3 диода идет резистор 500 Ом. Осталось из пластика собрать корпус и подключить через замок. Итак посмотрим как же выглядят вытравленные платы:

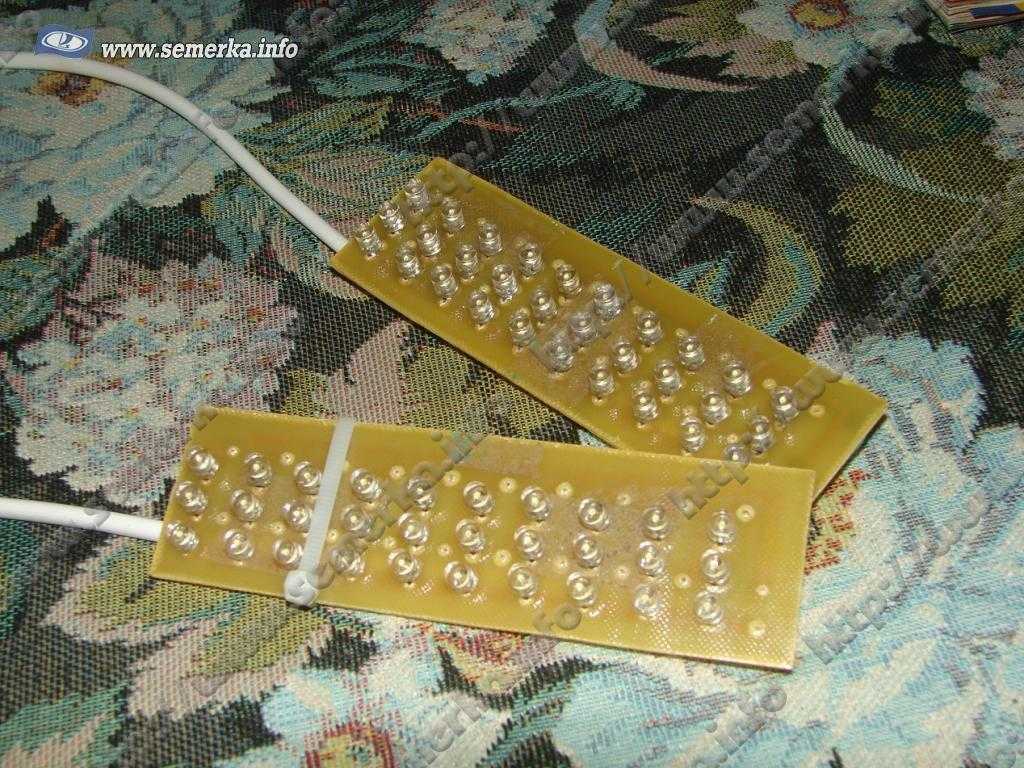

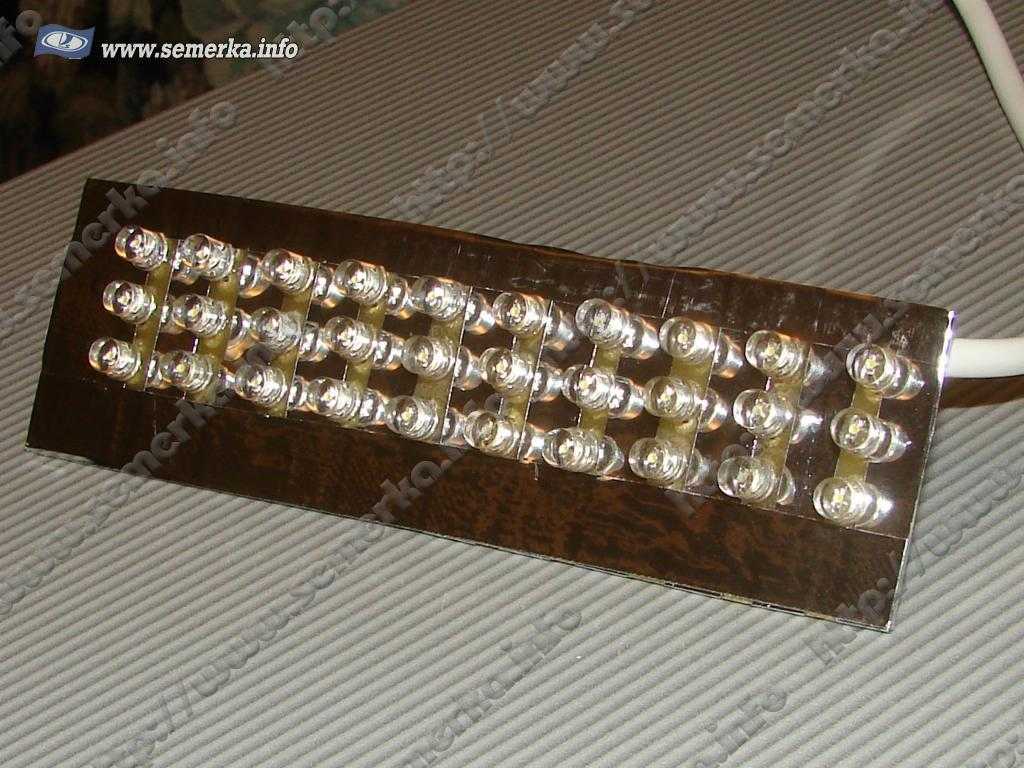

А вот уже имеем напаянные на них светодиоды, о которых упоминалось ранее:

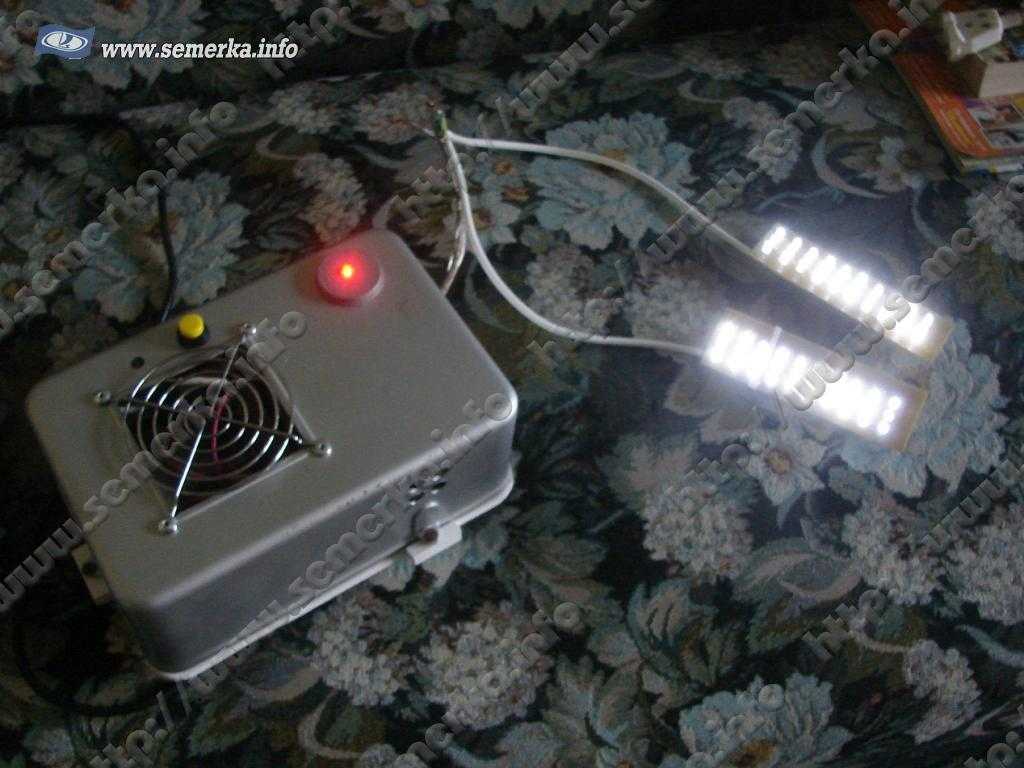

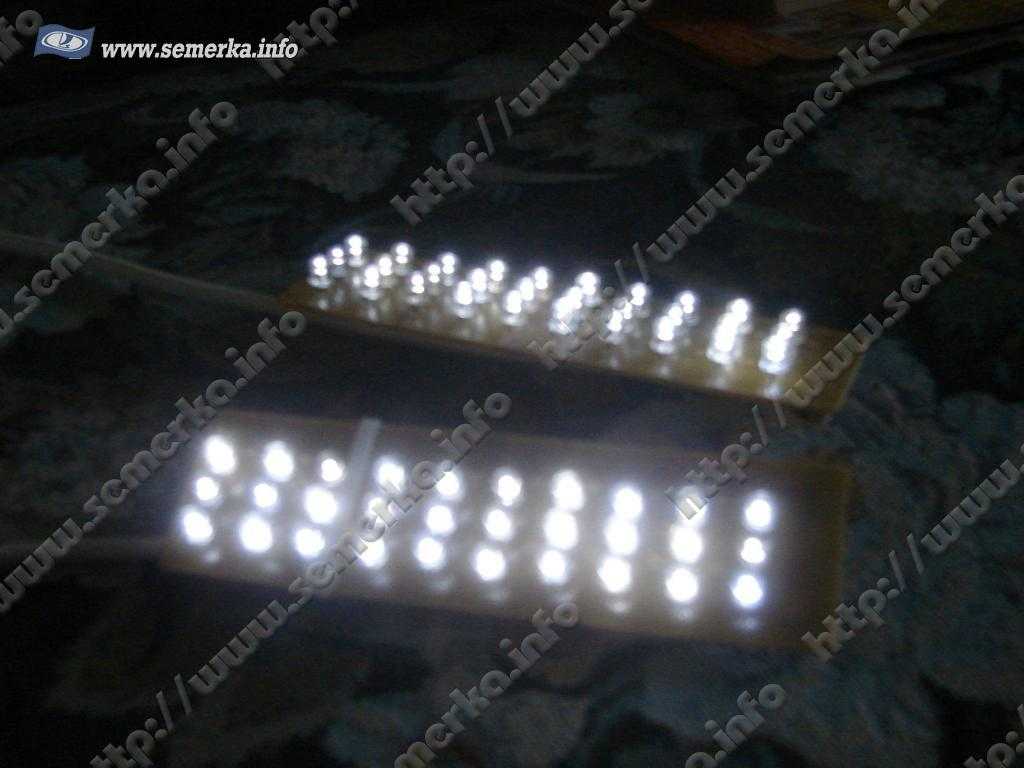

Тестируем работоспособность диодов, подключив их к источнику питания:

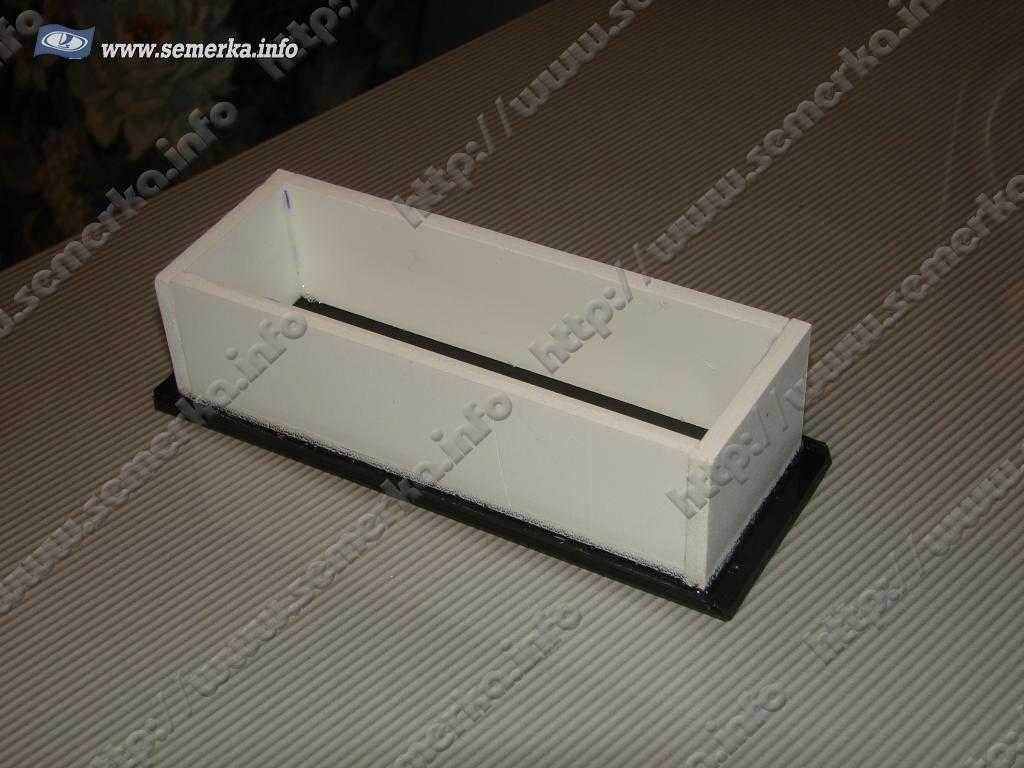

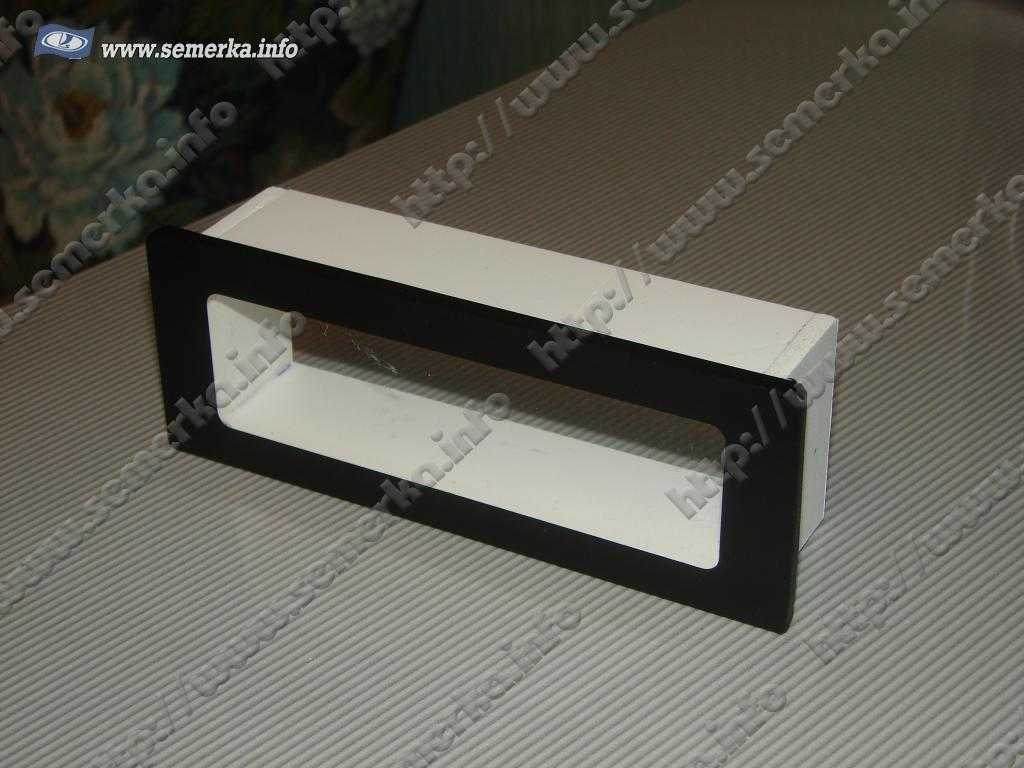

Далее из подручных материалов делаем корпус для наших ДХО, вот фотки почти готовых огней, я сделал корпус из пластика, склеил все. На лицевую прозрачную часть наклеил «рамочку» из черной пленки, осталось все это дело загерметезировать и поставить на бампера, сделав в них отверстия))

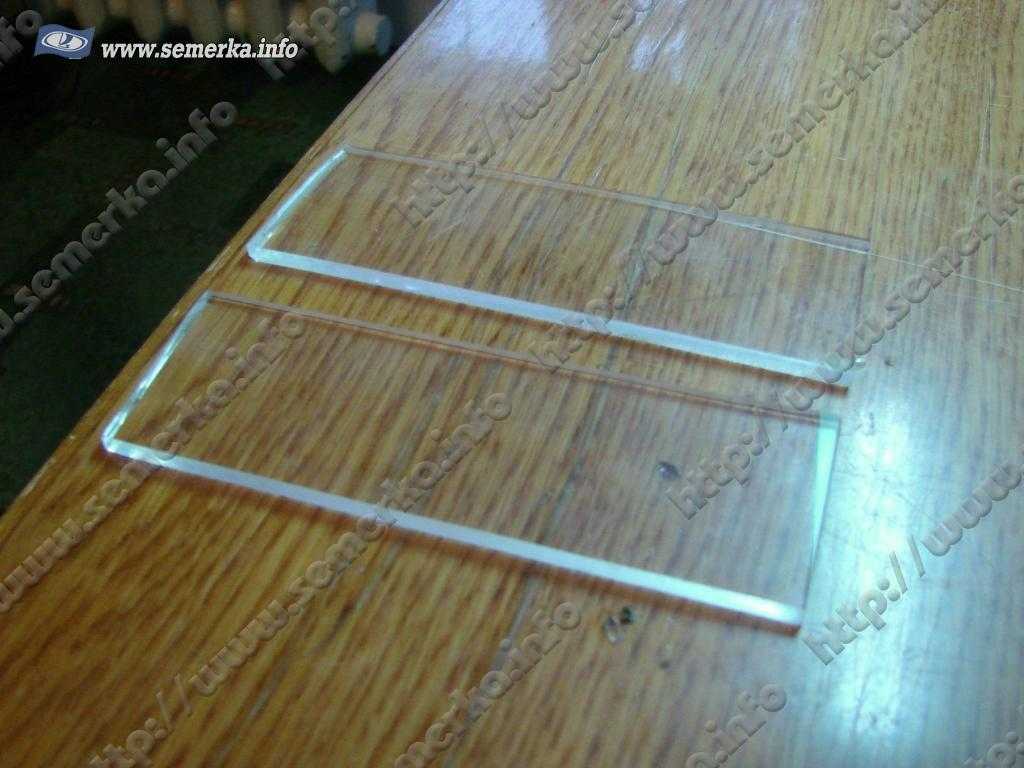

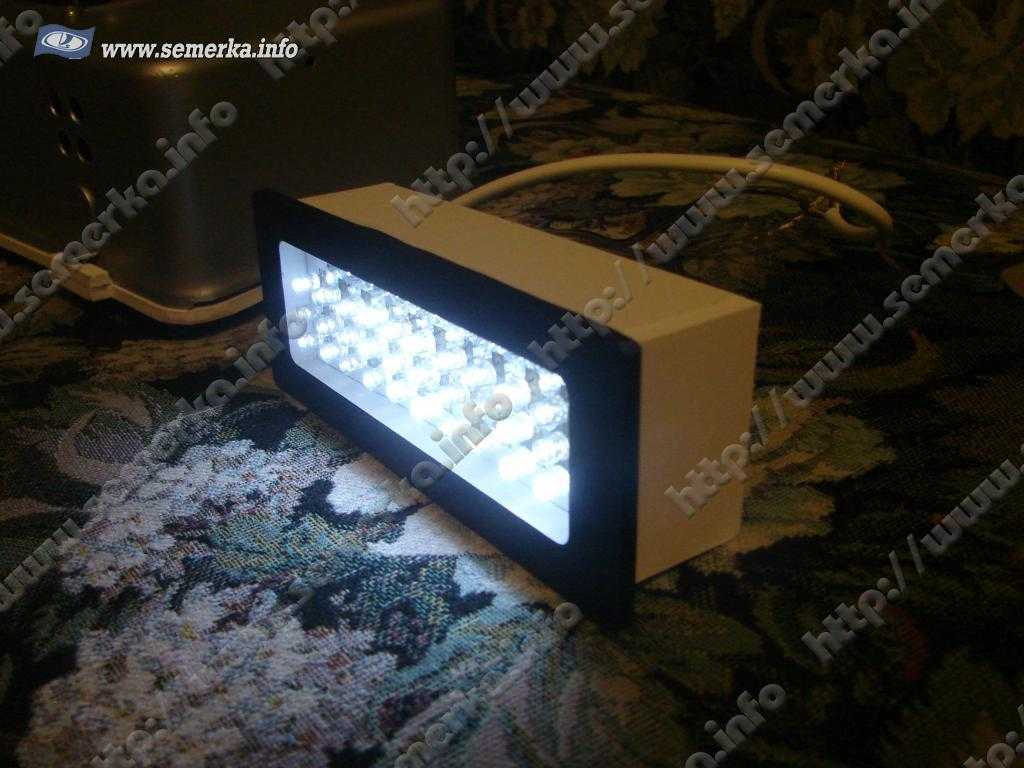

Собственно сами ДХО готовы, стекла вырезаем подходящего размера под них и всю эту кухню хорошо герметезируем (хотя бытует мнение что нужно оставить отверствия для вентиляции и возможно так и правильнее):
Собственно далее идем «калечить» бампер. Вырезаем подходящие отверствия в оном, закрепляем сами фонари ДХО, получаем результат:
По поводу подключения к электросистеме авто. Вариантов несколько, вот схемы основных из них:
Можно подключить и безе реле: + ДХО подключаем через выключатель в салоне на + катушки зажигания, а «-» ДХО на провод идущий к + ближнего света фар. Сопротивление нити накаливания лампы очень мало и для ДХО этого будет хватать, при включении ближнего света на минусе ДХО будет + и они гаснут.
Ближний свет это 50+50 Вт спереди + 5+5 сзади + подсветка номера + все лапочки в панели приборов и прочие подсветки.Нахрена лишняя нагрузка на генератор. Также у ДХО сила света не должна быть ниже 400кд и не выше 800кд.
Вы можете использовать любую схему подключения, или придумать свою собственную.
По поводу расположения ДХО на машине — тут тоже не все так просто и есть регламент:
Вот еще немного про ДХО, основные требования:
Цитата:»ГОСТ Р 41.48-2004 (Правила ЕЭК ООН N 48) Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки устройств освещения и световой сигнализации. Государственный стандарт РФ
6.19 Дневной ходовой огонь 6.19.1 Установка — Факультативна на автомобилях. Запрещена на прицепах. 6.19.2 Число — Два. 6.19.3 Схема монтажа — Специальных предписаний нет. 6.19.4 Размещение (фото несколькими постами выше) 6.19.4.1 По ширине — точка поверхности, видимой в направлении исходной оси, наиболее удаленная от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства.
Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1300 мм.
6.19.4.2 По высоте — на расстоянии от 250 до 1500 мм над уровнем грунта.
6.19.4.3 По длине — на передней части транспортного средства. Это требование считают выполненным, если излучаемый свет не мешает водителю непосредственно или косвенно в результате отражения зеркалами заднего вида и/или другими отражающими поверхностями транспортного средства. 6.19.5 Геометрическая видимость Горизонтальный угол бета = 20° наружу и внутрь. Вертикальный угол альфа = 10° вверх и вниз от горизонтали. 6.19.6 Направление — Вперед. 6.19.7 Функциональная электрическая схема В случае их установки дневные ходовые огни должны включаться автоматически, когда приведен в положение «включено» орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента.
Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения. 6.19.8 Контрольный сигнал — Факультативен в виде замкнутого контура. 6.19.9 Прочие предписания — Нет.»
Если по-простому, то ПТФ предназначены для освещения дороги по нижнему краю с целью улучшения видимости дорожного полотна в условиях ограниченной видимости, луч света не должен быть направлен вверх и слепить встречных. ДХО предназначены для обозначения тр. ср-ва в дневное время, а не для осещения дороги, свет ДХО должен быть хорошо виден водителям встречных тр. ср-в, а значит должен быть направлен выше полотна дороги, получается в глаза.
За идею для написания статьи благодарим нашего пользователя gavalik.
Обсудить статью и задать вопросы можно в этой теме на нашем форуме.
Процесс установки
После покупки обычных или гибких ДХО с функцией поворотника перед вами стоит вопрос: как подключить новые приборы на ВАЗ? Для этого требуется:
взять пятиконтактное реле от отечественного производителя;
Пятиконтактное реле отечественного производителя
- к контакту №30 возьмите положительный заряд от зажигания (как вариант — провод от кнопки, отвечающей за обогрев заднего стекла);
- соединение №86 подключите к ближнему освещению, используя кнопку активации габаритов и ближних ламп;
- №85 — киньте на массу;
- №88 — подсоедините к ДХО;
- №87 не требуется в процессе работы и ни с чем не соединяется.
Схема подключения дневных ходовых огней на Ваз 2107
Реле — положите в салоне. Под автомобильным капотом протяните лишь проводку, которая идет непосредственно к осветительным приборам. Такая схема подключения дневного ходового огня на ВАЗ 2107 автоматически включает светодиоды во время вставки ключа зажигания и выключает их, когда двигатель глушится. Кроме того, когда у автомобиля горит ближнее освещение, если двигатель заведен, осветительные приспособления погаснут, и снова включатся при выключении дневного света.
Простая схема подключения ДХО на светодиодах. Проверено.
Я себе делал по этой схемке:
Многим будет непонятно зачем я сделал еще зависимость от стартера, когда можно было-бы обойтись 1-м реле с гены, но до этого так у меня уже стояло, и когда поворачиваешь ключ на положение зажигание, то ДХО загорались на долю секунды, даже если ток есть тока на цепи управления, т.е. он перескакивает с цепи управления на силовую и попадает на ДХО, как это объяснить? Дуга чтоли?
Да, и я недавно стал электриком, ну и конечно пока «зеленый» и руки чешутся, охота поэкспериментировать, вот так и сделал, зато теперь ничего не моргает, а включается с небольшой задержкой после заводки. ДХО гаснут при габаритах, а другие фары нет.
Привет всем. Для всех не секрет что с 20 ноября нужно будет ездить с включенным ближним светом фар(пункт 19.5 ПДД) или можно использовать противотуманные фары (пункт 19.4 ПДД). Здесь же я предлагаю схему подключения дневных ходовых огней(ДХО). Их установка реглпментируется ГОСТ Р 41.48-2004(привожу выписку из него) *********************************************** 6.19. Дневной ходовой огонь 6.19.1. Установка Факультативна на автомобилях. Запрещена на прицепах. 6.19.2. Число Два. 6.19.3. Схема монтажа Специальных предписаний нет. 6.19.4. Размещение 6.19.4.1. По ширине — точка поверхности, видимой в направлении исходной оси, наиболее удаленная от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства. Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1300 мм. 6.19.4.2. По высоте — на расстоянии от 250 до 1500 мм над уровнем грунта. 6.19.4.3. По длине — на передней части транспортного средства. Это требование считают выполненным, если излучаемый свет не мешает водителю непосредственно или косвенно в результате отражения зеркалами (заднего вида и/или другими отражающими поверхностями транспортного средства. 6.19.5. Геометрическая видимость Горизонтальный угол бета = 20° наружу и внутрь. Вертикальный угол альфа = 10° вверх и вниз от горизонтали. 6.19.6. Направление Вперед. 6.19.7. Функциональная электрическая схема В случае их установки дневные ходовые огни должны включаться автоматически, когда приведен в положение «включено» орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента. Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения. ******************************************************************** С учетом требований включения и отключения ДХО в автоматическом режиме предлагаю схему(рисовал и разрабатывал сам)
ДХО в дальний в пол накала на контроллере
В интернете много схем и устройств ДХО дальний свет в полнакала на 12 вольт, а на 24 вольта мало, и в основном они сложные. Ниже рассмотрим контроллер дхо дальний в полнакала, будут предоставлены схемы на 12 и 24 вольта. А управлять будет недорогой и доступный конроллер Attiny13A.
Плюсы ДХО:
- Вам не надо постоянно думать о том, что вы не забыли, и включили свет при движении автомобиля. Он включается автоматически.
- После поездки вам не надо думать о выключении света, это за вас сделает блок ДХО.
- Лампы включаются плавно, и не на всю мощность, а это экономия электричества, снижение нагрузки на генератор в пять раз, а значит экономия топлива.
- Лампы будут служить намного дольше.
- При выключенном зажигании блок ДХО не потребляет энергии, блок отключен.
Принцип работы:
- При включении зажигания питание поступает на схему ДХО.
- Контроллер даёт задержку 10 секунд.
- Контроллер ждет, пока состояние на порту PB3 не будет присутствовать ноль. По простому — контроллер будет проверять выключены ли габариты. Если выключены, то идёт дальше. Если нет, ждёт выключения.
- Проверяется состояние входа контроллера порта PB4. То есть ждёт пока не появится единица. По простому — этот порт подключён к ручнику и он контролирует состояние ручного тормоза. Ручник опустили, на порту PB4 появилась единица
- Габариты выключены и машину сняли с ручного тормоза, только тогда фары дальнего света начинают плавно разгораться.
- Плавно выключаются ДХО при включении габаритных огней или постановки автомобиля на стояночный тормоз.
Регулировка.
По умолчанию блок настроен на 30%.
Настройка яркости свечения ДХО производится с помощью кнопки расположенной на плате, и записывается в энергонезависимую память.
Что бы перейти в режим настройки, надо нажать на кнопку регулировки и удерживать, пока не моргнут фары два раза. Мы перешли в режим регулировки. При каждом нажатии на кнопку будет ступенчато менять яркость фар дальнего света, пока не дойдёт до максимального.
Следующее нажатие — фары потухнут, и нажимая далее фары с каждым разом будут гореть ярче. Если вы достигли нужной яркости, надо записать новые настройки в память, иначе после перезагрузки контроллер установит старые настройки.
Для этого надо нажать кнопку и удерживать пока фары не моргнут два раза. Это будет служить сигналом, что новые настройки сохранены.
Здесь же будет рассматриваться Дхо для автомобилей с бортовой сетью на 12 и 24 вольта.
Разница между 12 и 24 вольт, ДХО будет только в самой схеме. Будет добавлен стабилитрон, ограничивающий напряжение на затворе транзистора, и изменены номинал некоторых компонентов под 24 вольта. Сама, прошивка и алгоритм работы обоих схем, а так же подключение к автомобильной сети идентичное.

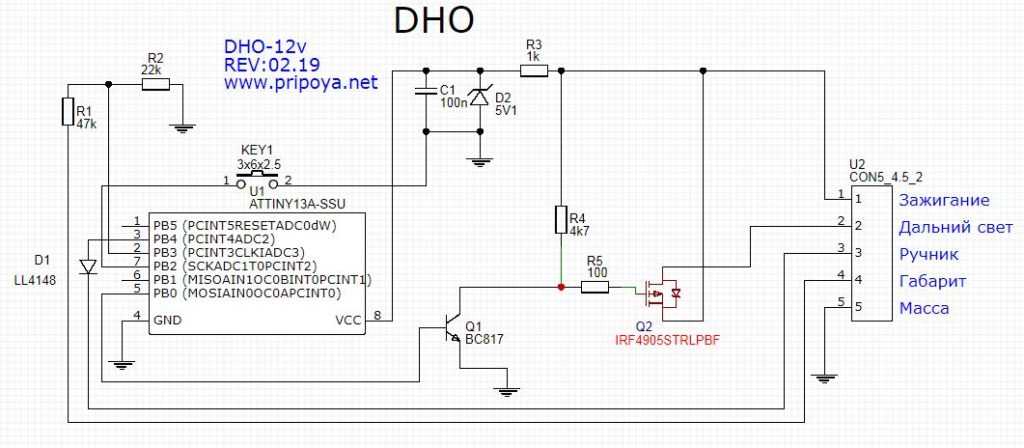

ДХО 12 вольт на контроллере Attiny13A.
Расположение элементов на плате, верхний слой. На нижнем слое устанавливается только силовой транзистор, поэтому мы не стали выкладывать расположение деталей нижнего слоя.
Список радиодеталей для ДХО на 12 вольт
№ П/П | Номинал | Шелкография | Корпус | Кол-во | Ссылки на детали |
1 | ATTINY13A-SSU | U1 | SOIC-8 | 1 | ATTINY13A-SSU |
2 | BC817 | Q1 | SOT23-3 | 1 | BC817 |
3 | 5V1 | D2 | LL-34 | 1 | Стабилитрон 5V1 |
4 | 47k | R1 | 0805 | 1 | 47k |
5 | 22k | R2 | 0805 | 1 | 22k |
6 | 1k | R3 | 0805 | 1 | 1k |
7 | 100n | C1 | 0603 | 1 | C 0603 |
8 | KEY-7.0*3.5*3.5 | KEY1 | KEY-7.0*3.5*3.5 | 1 | |
9 | 4k7 | R4 | 0805 | 1 | 4k7 |
10 | 100 | R5 | 0805 | 1 | 100R |
11 | IRF4905STRLPBF | Q2 | TO-263-2 | 1 | IRF4905STRLPBF |
12 | LL4148 | D1 | LL-34 | 1 | LL4148 |

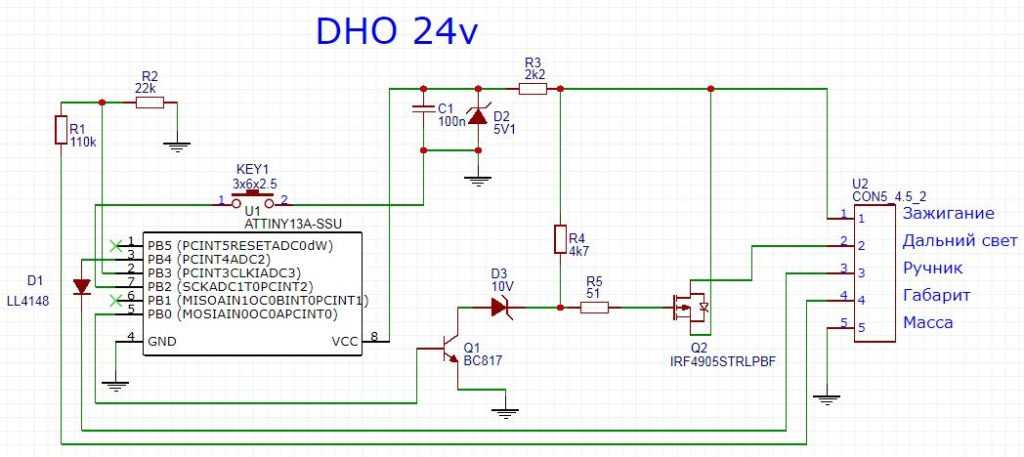

Расположение элементов на плате, верхний слой. На нижнем слое устанавливается только силовой транзистор, поэтому мы не стали выкладывать расположение деталей нижнего слоя.
Список радиодеталей для ДХО на 24 вольта
№ П/П | Номинал | Шелкография | Корпус | Кол-во | Ссылки на детали |
1 | BC817 | Q1 | SOT23-3 | 1 | BC817 |
2 | 5V1 | D2 | LL-34 | 1 | Стабилитрон 5V1 |
3 | 110k | R1 | 0805 | 1 | R 0805 |
4 | 22k | R2 | 0805 | 1 | R 0805 |
5 | 2k2 | R3 | 0805 | 1 | R 0805 |
6 | LL4148 | D1 | LL-34 | 1 | LL4148 |
7 | 100n | C1 | 0603 | 1 | C 0603 |
8 | KEY-7.0*3.5*3.5 | KEY1 | KEY-7.0*3.5*3.5 | 1 | KEY-7.0*3.5*3.5 |
9 | 4k7 | R4 | 0805 | 1 | R 0805 |
10 | 51 | R5 | 0805 | 1 | R 0805 |
11 | 10V | D3 | LL-34 | 1 | Стабилитрон 10V |
12 | IRF4905STRLPBF | Q2 | TO-263-2 | 1 | IRF4905STRLPBF |
13 | ATTINY13A-SSU | U1 | SOIC-8 | 1 | ATTINY13A-SSU |
Обе платы испытывались на стенде, в ближайшее время будут тестироваться на автомобилях
Нюансы включения ходовых огней
Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.
Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.
Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.
Подключение и установка LED-драйвера – это лишняя трата времени, ведь ДХО на светодиодах месяцами исправно светят без какой-либо стабилизации…
Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.
Использовать светодиодные ДХО без стабилизатора напряжения – значит выбрасывать каждый год, как минимум, несколько сотен рублей на новые модули и тратить время на их замену.
Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.
