Датчики протечки воды

Зачем необходим датчик протечки воды

Первое и главное, что делает система защиты от протечек воды своими руками — предотвращает финансовые потери.

Имея элементарную звуковую сигнализацию, находясь дома, можно:

  1. предотвратить порчу напольных и настенных покрытий;
  2. уберечь проводку и бытовые приборы от коротких замыканий;
  3. избежать накопления влажности;
  4. предотвратить протекание воды на нижние этажи.

Справляться с задачей обнаружения влаги может как простейший датчик утечки воды своими руками, так и более сложное решение. К примеру, множество современных охранных систем комплектуются специальными сенсорами.

Как самостоятельно изготовить датчик протечки воды

Современный умный дом датчик протечки включает в обязательном порядке.

Однако такое громкое название системы не должно пугать. В роли умного дома сегодня способен выступать видеодомофон.

Функционал современных моделей включает обслуживание внешних датчиков и даже программирование работы бытовой техники.

Сегодня достаточно популярен датчик протечки воды Arduino. Это достаточно простое решение.

Для его реализации потребуется сам контроллер Ардуино, а также специализированный датчик, представляющий собой плоскую пластину с резистивными полосками. Он может контролировать не только протечку воды, но и падение капель дождя.

Необходимые материалы и компоненты

Чтобы построить простейший датчик протечки воды своими руками схема даже не понадобится.

Для сборки узла потребуется:

  • батарея с напряжением до 3В, идеально по балансу емкости-нагрузочной способности подойдет CR1632;
  • составной транзистор, подойдет распространенный BC816 или 517, продается в любом магазине радиодеталей;
  • резистор на 1000 или 2000 кОм. От выбора данного элемента будет зависеть чувствительность, которую будет иметь защита от протечки воды своими руками.

Осталось подобрать сигнализатор. В его роли лучше использовать пъезоизлучатель. Его можно вытащить из старых электронных часов или приобрести в магазине радиодеталей.

Собранный с использованием перечисленных элементов датчик протока воды своими руками не требует настройки, поэтому экспериментировать с подбором других компонентов не рекомендуется.

Инструкция по изготовлению

Инструкция по сборке приводится для тех, чьи познания в электронике заканчиваются на пользовании паяльником.

  1. По справочнику определяется коллектор-эмиттер-база транзистора.
  2. Коллектор припаивается к одной точке подключения пьезоизлучателя. Или — точки соединяются проводом.
  3. Между базой и эмиттером транзистора впаивается резистор.
  4. Эмиттер соединяется с батарейкой.
  5. Пьезоизлучатель припаивается ко второму контакту батарейки.
  6. От базы отводится тонкий медный провод.
  7. От точки пьезоезлучателя, припаянной к батарейке — отводится тонкий медный провод.

Все устройство спокойно поместится в крышечке от бутылки. Ответ на вопрос, датчик протечки воды как работает — звучит очень просто.

Отведенные тонкие медные провода располагаются на полу в местах возможного хода жидкости при аварии. Если они намокнут — баланс сопротивления системы нарушается и датчик начинает издавать звуковой сигнал.

Заключение

Сделать защиту от протечек воды своими руками — может каждый.

Датчик, состоящий всего из нескольких элементов достаточно эффективен. Однако более сложные и современные решения могут оказаться гораздо удобнее и функциональнее.

Например, можно установить датчики с беспроводной связью с контроллером. Или использовать системы, способные работать по Wi-Fi протоколу.

Сравнительная таблица моделей

В целях сравнения представленных моделей рекомендуем изучить сравнительную таблицу в статье ниже.

Модель Рабочее напряжение (В) Тип соединения Индикация Уровень звука сигнала (дБ) Цена (руб)
СИРЕНА AL-150 9 беспроводной акустический 90 от 460 до 476
Aqara Water Leak Sensor 3 беспроводной отсутствует отсутствует от 1000 до 1930
DIGMA DiSense W1 1 беспроводной отсутствует отсутствует от 1370 до 2075
Neptun SW005 0.05 проводной отсутствует отсутствует от 650 до 988
AJAX LeaksProtect 3 беспроводной акустический от 85 до 11 от 2800 до 3000
Neptun SW007 12 проводной акустический 80 от 660 до 940
HIPER IoT W1 3 беспроводной нет отсутствует от 1550 до 1990
Даджет KIT-MT8082 9 беспроводной акустический 85 от 590 до 700

Электронная система противодействия затоплению

 Электронная система состоит как минимум из трёх блоков. Это датчик протечки, устанавливаемый на полу помещения, блок управления и исполнительный механизм.

Работает такая система следующим образом: при появлении влаги замыкается цепь между электродами датчика. Это даёт команду блоку управления подать питающее напряжение на электрический привод, который и перекрывает подачу воды. Датчик протечки и блок управления можно изготовить самостоятельно. В качестве исполняющего механизма понадобится электроклапан или шаровый кран с сервоприводом.

Изготовления датчика

Простейший датчик протечки – это два расположенных на некотором удалении друг от друга проводника. Однако, согласитесь, что оголённые провода на полу ванной или туалета будут смотреться как минимум нелепо, а как максимум предоставлять опасность поражения электрическим током. Поэтому можно изготовить датчик, протравив дорожки на печатной плате из фольгированного текстолита, а в качестве корпуса использовать кнопку от дверного звонка.

Использование корпуса дверного звонка в качестве датчика протечки

Работу следует выполнять в следующем порядке:

  • Вырезать плату по размеру кнопки;
  • Методом ЛУТ или с помощью фоторезиста необходимо вытравить на поверхности плат дорожки;
  • Залудить печатные проводники при помощи паяльника;
  • Припаять к проводникам скобы в качестве ножек;
  • Подключить соединительный провод;
  • Установить печатную плату в корпус кнопки звонка.

Схема печатной платы

 Электрическая схема блока управления

Питание системы осуществляется при помощи небольшого аккумулятора напряжением 12В. Главным требованием к источнику питания является его низкий саморазряд. Так как ток, потребляемый схемой в дежурном режиме ничтожно мал, то подзаряжать аккумулятор придется буквально пару раз в год.

Схема управления закрытием шарового крана работает следующим образом. В дежурном режиме тока через датчик нет, транзисторы закрыты, реле обесточено. При появлении воды на базе транзистора VT1 появляется напряжение смещения, вследствие чего транзистор открывается и подаёт питание на базу более мощного транзистора VT2. В свою очередь открытый транзистор VT2 управляет электромагнитным реле, которое подаёт питание на исполняющий механизм.

Пример схемы управления закрытием шарового крана

В электрической схеме можно использовать транзисторы структуры n-p-n с любой маркировкой. Транзистор VT2 должен быть средней мощности. Резисторы R1, R2 – маломощные.

Усовершенствованная электрическая схема показана на следующем рисунке. Она рассчитана на подключение двух мотор-редукторов.

Пример усовершенствованной электрическая схемы

 Исполняющий механизм

Конечно же, исполняющий механизм можно собрать самостоятельно, используя для этого подходящий мотор-редуктор и концевые выключатели. Однако проще и надёжнее будет приобрести шаровой кран с сервоприводом заводского изготовления. Приобретая такое устройство, убедитесь в том, что его конструкцией предусмотрены концевые выключатели, размыкающие цепь в крайних положениях.

Конечно, цена этих приборов намного выше пластиковых собратьев, но и надежность их работы не вызывает нареканий.

Исполнительный механизм

После присоединения датчика, блока управления и электрического крана к источнику питания, производят испытание системы. Для этого наливают немного воды на место установки датчика.

Как работают датчики протечки воды

Несмотря на огромное количество приборов, имеющихся в продаже, для людей, способных работать с простыми деталями и схемами, датчик протечки воды своими руками – оптимальный выход из положения. Копеечные составляющие, смонтированные по простому принципу в стационарную систему не только не делают ощутимой бреши в семейном бюджете, но и работают намного надежнее.

Принцип работы системы против протечки

Приборы, способные проинформировать о наличии в системе протечек воды, вне зависимости от их функциональности, внешнего вида и способа размещения, построены по общему принципу. Природная разница в электропроводности воздушной и водной среды, при попадании жидкости из аварийной трубы на один из установленных электродов дает моментальное замыкание электрической цепи. Далее запускается схема действий, предусмотренная конкретным прибором:

  • после поступления тревожного сигнала на контроллер, просто перекрывается размещенный на вводе электромагнитный клапан;
  • сигнал установлен звуковой или световой, или подаются сразу оба вида тревожного оповещения;
  • запускается автоматическое устройство для откачки воды;
  • датчики воды в квартире устанавливаются в проблемных местах и позволяют моментально определить локализацию аварийного сегмента.
  • прибору потребуется от 2-х до 30 секунд, чтобы перекрыть поступление воды, и это время зависит от его типа;
  • если такое устройство монтируется на системе подачи горячей воды в трубах отопления, оно не может перекрыть водяной поток, но все же просигнализирует об аварии.

Что входит в защиту от протечек

В состав типовой установки может входить вариабельное количество элементов, которое определяется типом выбранной системы. Обязательно необходим беспроводной датчик утечки воды – он контролирует потери жидкости, понадобятся и датчики с проводами. В некоторых устройствах предусматриваются источники питания, обеспечивающие отключение воды при протечке, даже если в электросети отсутствует напряжение.

Область применения устройств контроля над протечками жидкостей

Утечка и подтекание жидкости – распространенное явление, от которого не застрахованы жильцы квартиры с централизованным водоснабжением или частного дома с автономной системой водоснабжения. Установка датчика при вселении или замене труб в капитальном ремонте, позволит не беспокоится об аварийной ситуации, даже если хозяева жилища в отъезде.

Датчик утечки воды в квартире – не единственная область применения: контролировать уровень жидкости нужно в инженерных системах, установленных в подвалах, подземных коммуникациях, и а местах с доступом, затрудненным для визуального осмотра. Не помешает такое устройство на трубах водяного отопления, даже если он просто сигнализирует о неисправности. В промышленных масштабах, используя различные принципы действия, можно контролировать цистерны, вагоны-резервуары, баки для хранения сырья или готовой продукции, емкости различного размера, системы водообеспечения, расположенные на значительном расстоянии.

Монтаж системы предупреждения протечки воды

Защитный контур представляет собой конструктор, элементы которого соединяются между собой специальными разъемами. Простота сборки обеспечивает быстрый монтаж и интеграцию с системами «Умный дом». Перед установкой составляют схему расположения отдельных частей и проверяют соответствие длины проводов тому расстоянию, которое потребуется для подключения измерителей и кранов к контроллеру.

Порядок проведения работ включает в себя:

  • разметку точек монтажа;
  • прокладку проводов;
  • врезку кранов;
  • установку определителей протечки;
  • монтаж управляющего модуля;
  • подключение и проверку системы.

Врезка шарового крана

Самым трудоемким этапом считается крепление шарового крана, что объясняется необходимостью его использования на разных типах труб. Водопровод перерезают в непосредственной близости от предварительно перекрытого вентиля воды. Затем снимают счетчик и закрепляют отсекающий клапан на кране, после чего возвращают в первоначальное положение счетчик воды и участки трубопровода.

Металлопластиковые элементы прижимают контргайкой, полипропиленовые конструкции соединяют пайкой или с помощью разъемных муфт. Для подключения шаровых кранов к распределителю блока питания используют выделенную силовую линию.

Установка датчиков протечки воды

Датчики располагают в местах возможной протечки, при этом особое внимание необходимо уделить переходу между коробом, где помещаются трубы. Это необходимо для того, чтобы при аварии вода попала на датчик, а не продолжала течь мимо него. Схема их подключения может быть как напольной, так и внутренней, при которой элементы врезают в материал покрытия

В первом случае пластину размещают контактами вниз и фиксируют двусторонним скотчем или строительным клеем. Такой вариант применяют в тех случаях, когда монтаж системы «антипротечки» выполняют после установки сантехнического оборудования

Схема их подключения может быть как напольной, так и внутренней, при которой элементы врезают в материал покрытия. В первом случае пластину размещают контактами вниз и фиксируют двусторонним скотчем или строительным клеем. Такой вариант применяют в тех случаях, когда монтаж системы «антипротечки» выполняют после установки сантехнического оборудования.

Схемы подключения датчика протечки воды.

При внутреннем расположении устройства его контакты размещают на 3-4 мм выше уровня покрытия, что позволяет исключить срабатывание при случайном разбрызгивании воды или уборке. Соединяющий провод укладывают в гофрированную трубу, непроницаемую для воды. Производители гарантируют эффективность работы системы даже в том случае, когда определитель удален от управляющего модуля на 100 м.

Беспроводные аппараты монтируются на любой поверхности благодаря системе крепежа.

Правила монтажа контроллера

Аппарат размещают в нише или на стене рядом с электропроводкой и запорными вентилями. Блоком питания контроллера служит силовой шкаф, поэтому к устройству подводят фазу и ноль. Провода соединяют с помощью специальных клеммных разъемов, которые для удобства монтажа нумеруют и подписывают. Затем подключают определители протечки воды и приступают к диагностике.

Проверка работы системы

При включении модуля управления на его панели зажигается зеленый индикатор, свидетельствующий о готовности к работе. Если в этот момент намочить пластину датчика водой, свет лампочки изменится на красный, включится подача звукового импульса и отсекающие клапаны заблокируют пуск воды. Для разблокирования определитель протирают сухой тряпкой и перезагружают устройство. После проверки состояния контроллер будет готов к работе.

Схемы автоматизации датчика протечки Xiaomi Aqara

У датчика существует два триггера, которые необходимы для формирования сценариев в системе. Эти два триггера следующие: “Затопление”, “Сухо”. Как только вода начнет капать, система должна останавливаться автоматически. Если изобразить схематично, то это выглядит так.

Подобный сценарий является удобным и подходящим. Он позволяет уменьшить возможность получения ущерба из-за протечки воды. Но, как можно увидеть в схеме, для выполнения такого сценария нужен электронный клапан подобного типа. Существует еще множество способов, которые могут устанавливаться на вентили.

Принцип работы подобного клапана:

  • при наличии питания – он закрыт;
  • при отсутствии – открыт.

Следует не упустить из внимания тот факт, что для работы подобной схемы нужен клапан, который работает от напряжения не менее 220 вольт.

Для согласованности с системой Xiaomi нужно присоединить питание к клапану через встроенный выключатель Aqara, либо розетку ZigBee Smart. Двухпроводной датчик протечки, функционирующий по Wi-Fi, помог заполнить недостающую часть в системе “Умный дом Xiaomi”. Единственное, что осталось выполнить, это разработать новый электрический клапан, чтобы увеличить уровень безопасности дома.

Классификация устройств

  • По количеству вторичных защитных устройств на объекте (запорных аварийных кранов с электромагнитным приводом). Датчики протечки не должны перекрывать все водоснабжение, если запорные системы разнесены по потребителям. Локализуется только линия, на которой обнаружена протечка.
  • По способу подачи информации об аварии водопровода (системы отопления). Местная сигнализация предполагает нахождение людей на объекте. Дистанционно передаваемая информация организуется с учетом оперативного прибытия владельца или ремонтной группы. В противном случае, она бесполезна.
  • Способ оповещения: локальная звуковая или световая сигнализация (на каждом датчике), или вывод информации на единый пульт.
  • Защита от ложных срабатываний. Как правило, точно настраиваемые датчики работают эффективнее.
  • Механическая или электрическая защита. Пример механики — системы «Аква стоп» на подающих шлангах стиральных машин. Сигнализация на таких устройствах отсутствует, сфера применения ограничена. Самостоятельное изготовление невозможно.

Некоторые технические моменты

Проводные датчики обычно поставляются с кабелями длиной 2 метра. С такой же длиной кабеля продаются и шаровые краны с электроприводом. Этого далеко не всегда достаточно. Нарастить длину можно, используя рекомендованный производителем кабель. Марки обычно указывают в инструкции по эксплуатации. Только при покупке проверяйте сечение жил. К сожалению, очень часто фактический диаметр намного меньше заявленного.

Если говорить обобщенно, то можно порекомендовать следующие кабели для удлинения:

  • для проводных датчиков подойдет экранированная витая пара с сечением жилы не менее 0,35 мм²;
  • для кранов — силовой кабель в двухслойной изоляции сечением жил не менее 0,75 мм².

Не всегда правильное расположение элементов очевидно

Соединение желательно делать обслуживаемым. То есть, если вы прокладываете провода в стене или в полу, соединение надо делать в распаечной коробке. Способ соединения — любой, надежный (пайка, контакторы любого типа так как оборудование малоточное). Прокладывать провода в стенах или в полу лучше в кабельканалах или трубах. В этом случае можно будет заменить поврежденный кабель без вскрытия штроб.

Датчики

Система защиты от протечек Аквасторож может комплектоваться проводными и беспроводными датчиками. Они могут применяться как вместе, так и отдельно. Любой из датчиков периодически проверяется системой на предмет его «присутствия». В случае обнаружения обрыва провода у проводных моделей или попадания со связи беспроводных, контроллер перекрывает краны.

В датчике любого типа установлены два контакта при попадании на них воды формируется сигнал аварии. Причем в варианте Аквасторож Эксперт и при установке расширения Звезда на Классике, залитый датчик отображается на панели индикации. То есть, вы знаете, где произошла утечка воды.

Характеристики датчиков потопа Аквасторож

В нижней части датчика закреплена металлическая пластина. Чтобы она не окислялась, поверхность пластины покрыта позолотой. От попадания капель воды, сверху датчики защищены декоративными крышками. Пластиковое дно в виде крестовины фиксирует металлическую пластину датчика. В центре его есть отверстие, через которое можно датчик закрепить при помощи самореза в определенном положении.

Проводные

Проводные датчики считаются более надежными, так как они связаны с контроллером физической цепью. Чтобы разорвать ее, необходимо приложить определенные усилия. Неудобство — в их монтаже и в необходимости прятать провода. Если ремонт окончен, сделать это не так просто. Как вариант — можно использовать плинтуса с кабельканалом, заменив ими обычные плинтуса.

На основе проводных датчиков утечки воды Аквасторож Классика можно построить разветвленную систему контроля. К каждому их них можно подключать следующий датчик или несколько, создавая своеобразное «дерево». С одной стороны это делает монтаж проще, требуется меньше проводов чем если тянуть линию от каждого. Но с другой, обрыв в начале цепочки выключит сразу целую «ветку». И найти, где именно произошел обрыв, получится далеко не сразу.

Внешний вид проводных датчиков Аквасторож

Питание проводных датчиков — 2,5 В. Это напряжение не может быть опасным для человека. Выполнены в виде «таблетки» диаметром 53 мм и высотой 12 мм.

Есть проводные датчики Аквасторож в следующих вариантах:

  • Классика. Пассивный датчик контроля протечки воды. В режиме ожидания потребление электричества нулевое. Его состояние проверяется контроллером с определенной периодичностью. Длина провода 2 м и 4 м, максимальное удаление — 500 метров. Температурный режим — от 0°C до +60°С.
  • Эксперт. При том же внешнем виде и размерах, дополнительно встроена плата, которая тестирует состояние контактов и целостность линии до контроллера. По результатам теста в контроллер посылается сигнал нормального рабочего состояния или обрыва. Длина кабеля 2 м, 4 м, 6 м, 10 м, максимальное удаление — 500 м. Эксплуатироваться могут при температуре от -40°C до +60°С.

На проводные датчики Аквасторожа предприятие дает бессрочную гарантию. В случае выхода его из строя (физическое разрушение не считается) его отремонтируют или заменят новым.

Беспроводные

Беспроводные датчики утечки воды Аквасторож спрятаны в белом квадратном пластиковом корпусе. Сторона квадрата 59 мм, высота датчика 18 мм. Кроме контактных пластин в корпусе установлены три батарейки типа ААА и приемопередатчик для связи с контроллером, работающий на частоте 2,4 ГГц. Кроме основной задачи — контроля отсутствия воды, датчик выполняет следующие функции:

  • Обменивается сигналами с контроллером.
  • Контролирует уровень заряда элементов питания. При снижении его ниже критического значения, формирует аварийный сигнал и передает его на блок управления.
  • Имеет встроенную сигнализацию, которая включается при появлении на контактах воды. Так что определить место протечки несложно.

Так выглядят беспроводные датчики протечки воды

Максимальное удаление датчика от контроллера с радиобазой — 1000 м, но это при условии открытого пространства. При наличии препятствий (стен в том числе) дальность уверенного приема намного меньше. Чтобы определить «видит» ли контроллер беспроводной датчик в выбранном месте или нет, можно провести испытания (залить контакты кнопки водой и отследить выключение и включение воды), а можно воспользоваться радиокнопкой.

Преимущества использования датчиков протечки воды

Основное преимущество использования датчиков протечки воды – возможность вовремя получить известие об аварии. Потоп, вызванный прохудившейся водопроводной трубой или забитой канализацией, способен доставить массу неприятностей не только владельцу квартиры, но и соседям снизу. При своевременном оповещении об утечке у жильцов есть возможность свести к минимуму её последствия.

Современные датчики протечки воды с W-iFi, помимо звукового и светового сигнала, способны передавать сообщения домовладельцам на удалённые мобильные устройства. Благодаря этому, жильцы будут оперативно извещены об аварии, даже находясь вне дома.

Ещё более удобны в эксплуатации детекторы, соединённые с запорными автоматическими клапанами. Таким образом, создаётся целая система безопасности, способная самостоятельно, без помощи человека, перекрывать аварийный участок трубопровода. Для этого применяются специальные краны-клапаны, снабжённые сервоприводами. Управление ими в системе возложено на электронный блок управления. В случае поступления сигнала тревоги от сенсора протечки, контроллер мгновенно перекрывает подачу воды, сводя к минимуму возможные негативные последствия аварии.

Таким образом, использование датчиков контроля протечки воды способно сэкономить немалые суммы, которые в противном случае, пришлось бы потратить на косметический ремонт и на компенсации ущерба соседям снизу. Даже самые дорогие системы безопасности, оснащённые аварийными кранами и Wi-Fi-связью, в случае аварии с лихвой окупят деньги, силы и время, потраченные на их приобретение и подключение.

Датчики и их расположение

Датчики логично будет расположить там, где могут быть прорывы воды:

  • под ванной;
  • посудомоечной машиной;
  • стиральной машиной;
  • бойлерной установкой;
  • нагревательным котлом;
  • батареями и полотенце-сушителями;
  • в самых низких точках пола. Именно там начнёт скапливаться вода;
  • если санузел раздельный, можно один сигнализатор поставить в районе унитаза.

Причем датчик нужно располагать не рядом, а под чем-то. Строго говоря, в местах вероятного появления или скопления воды. Про время срабатывания датчика мы еще поговорим, у каждого производителя оно разное, но вся система может неправильно сработать именно из-за неудачного расположения датчика.

Если это радиодатчик, то стоит учесть расстояние, на котором он будет эффективно работать. Может так случиться, что стенка или перегородка будут помехой радиосигналу.

Также есть два варианта установки датчика:

  1. В уровень с полом.
  2. На поверхности пола.

Разница в высоте дает выигрыш в масштабах затопления.

Смонтировать в уровень самостоятельно затруднительно — нужны специальные инструменты, а на поверхности проще. Просто расположить датчики в зонах вероятного затопления.

Квартиры

Понятно, что в многоквартирных домах централизованная подача воды и при внештатной ситуации комфортнее отсечь не весь стояк, а только разводку в квартире. Но тут есть небольшая проблема. Логичнее предположить, что перекрывающие краны на автоматике правильно поставить на трубах ДО водосчетчиков.

Но управляющая компания настаивает на такую модернизацию ПОСЛЕ счетчика. А если после счетчика ставится тройник для подключения смывного бачка унитаза? Автоматику просто некуда поставить.

Выход, конечно, есть.

Перед тем как устанавливать системы защиты от протечек лучше связаться с управляющей компанией и согласовать этот вопрос.

Еще одна ситуация. Если в квартире две системы подвода воды. Одна на ванну и санузел, а вторая на кухню для мойки. Как говорится, есть два пути.

  1. Кардинальное — установить автоматику на всех стояках.
  2. Экономное — обеспечить защиту только санузлов.

Но, в наше время популярны посудомоечные устройства и их тоже надо контролировать. Добавим к этому стиральную машину на кухне. И получится полноценная зона контроля. Правильное решение — установка двух модулей. Есть, конечно, и эконом-вариант — протянуть провода от модуля управления для датчиков через всю квартиру до кухни. Решение, как всегда, за владельцем жилища.

Картину дополняет отопление. В старых домах они тоже требуют контроля. Выход — перед каждой батареей нужно ставить автоматический отсекающий кран с датчиком затопления.

Частный дом

Чаще всего вода в дом подается насосом и потом расходится по системе. Утечки и причины такие же, как и в многоквартирных домах. Система защиты от протечки воды может быть оборудована и здесь. Задача — отключить насос при затоплении. Значит, включение/отключение насоса должно быть через реле. Вот через него и подключать контроллер, который при затоплении подаст сигнал на закрытие шарового крана или клапана подачи воды. Схемы водопотребления у частных домов разные, нужен совет специалиста. Он изучит схему распределения воды и скажет, как правильно разместить запорные устройства для предотвращения затопления. Обычно хватает кранов с сервоприводом после насоса.

Но отопление тоже потребляет воду. А котел без воды работать не должен. Есть разные ситуации. Но основная задача не оставить его без воды и пустить циркуляцию по малому контуру. Опять не будем описывать разные варианты — для хозяина правильнее получить совет от специалистов по котельному оборудованию. С этим лучше не шутить.

Есть системы с автоматизированными котлами отопления. Если авария и сработает защита от протечек, котел автоматически остановится из-за критического перегрева. Это, конечно, для него не стандартная ситуация, но не критичная.

Как работают системы защиты от протечек?

Такое оборудование имеет определенное название: это СППВ — система предотвращения протечек воды. Такой комплект можно без преувеличения назвать самым эффективным способом борьбы с всенародным «стихийным бедствием» — потопом, случающимся неожиданно. Постоянная проверка состояния труб и сантехнических приборов еще не гарантия того, что протечка обнаружится вовремя, однако СППВ поможет уберечь мебель, напольные покрытия, даст шанс предотвратить «разборки» с соседями, а значит, сохранит нервы и деньги.

На российском рынке есть довольно большой выбор таких систем. Одни являются достаточно простыми конструкциями, поэтому имеют приемлемую цену, другие, напротив, технологичнее, потому обходятся дороже. В обоих случаях принцип работы одинаков: если на датчик попадает влага, то защитная система в течение 2-10 (или более) секунд успевает заблокировать подачу воды, поэтому «вселенского» затопления хозяевам удается избежать.

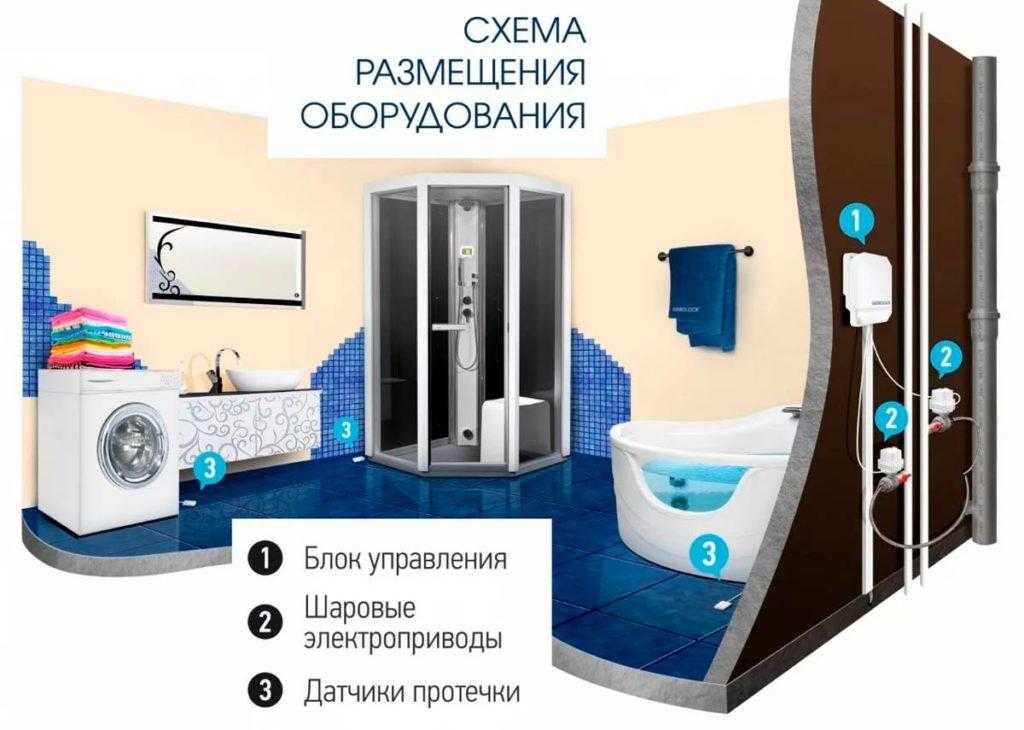

Элементы устройства

Помимо датчиков (круглых, прямоугольных), сигнализирующих о ЧП, большинство систем защиты имеет еще несколько основных элементов. К ним относятся:

  • контроллер (блок или модуль управления), получающий и обрабатывающий информацию от датчика;
  • краны, оснащенные сервоприводом (электроприводом), они быстро перекрывают подачу воды;
  • сигнальное устройство, которое оповещает жильцов дома или квартиры о ЧС.

В некоторых системах присутствует модуль GSM, он передает сигнал «тревоги» на мобильный телефон.

Чтобы датчик сработал, он должен намокнуть, однако нескольких капель воды для этого недостаточно. Поверхность прибора обязана полностью покрыться влагой. После того как это произойдет, контакт его замкнется, а радиосигнал начнет передаваться контроллеру.

Последнее устройство выполняет сразу две функции: включает электропривод и одновременно начинает оповещать о возникшей протечке. Снова открывает краны блок управления только тогда, когда от датчиков поступает сигнал о том, что они стали сухими, а значит, авария успешно устранена.

Устройства могут быть проводными или беспроводными. В первом случае датчики соединяются непосредственно с контроллером, поэтому прибор может «видеть» их. Беспроводные удобнее в монтаже, однако работоспособность такой защитной системы придется регулярно проверять.

Места установки защитных систем

Все элементы фиксируют на «своих» местах. Датчики располагают там, где в случае потопа может появиться вода: под ванной, раковиной, под стиральной машиной и/или на полу за унитазом, под потенциально опасными соединениями. Блок управления помещают на стену. Если выбрана проводная конструкция, то расстояние между ним и датчиками ограничивает длина проводов.

Краны-отсекатели ставят после счетчиков. Большинство систем может работать как от сети, так и от батарейки 12 В, есть только беспроводные модели. Плюс последнего варианта — безопасное использование в «законно-мокрых» помещениях, универсального — возможность перехода на автономную работу при отсутствии электричества.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
