Как выбрать розетку для вытяжки на кухню, рекомендации по установке (месту, высоте) и подключению

Основные ошибки в размещении розеток

Важность правильного расположения и подключения кухонных розеток сложно переоценить. Любая, даже самая оригинальная кухня в первую очередь обязана быть безопасной. Не редко хозяева недооценивают это требование

Это случается в основном по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения

Не редко хозяева недооценивают это требование. Это случается в основном по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения.

Среди ошибок, допускаемых при размещении кухонных розеток, встречаются как откровенно грубые, так и незначительные. Если мелкие недочеты принесут при эксплуатации лишь неудобство и определенный дискомфорт, то серьезные огрехи способны причинить много бед.

Неправильно проложенная проводка может стать причиной сильнейшего пожара из-за короткого замыкания

Самое ужасное – пренебрежение правилами безопасности

Это когда проводка прокладывается неправильно, не берется во внимание материал стен и нужный вариант изоляции в конкретном случае. Такая небрежность чревата плачевными последствиями – при коротком замыкании от всего дома в считанные минуты останется лишь пепелище. Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля

Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение

Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля. Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение.

Как результат – полностью не функциональное помещение. Всегда нужно следить, чтобы включен был лишь один мощный или 2-3 маломощных прибора. Это недопустимо для кухни.

Третья ошибка – если для электрической плиты не была выделена отдельная линия, идущая от щитка. Этот мощный потребитель электрического тока будет качественно работать только при условии правильного подключения.

В-четвертых, все розетки, спрятанные под мойкой, должны обладать соответствующей степенью защиты от влаги – не менее IP44. Группы электроточек, размещенные в зоне свободного доступа детей, обязательно надо подбирать с защитными шторками.

Неправильно расположенные розетки желательно сразу перенести в места, более для них подходящие (+)

В-пятых, для всех приборов, работающих с водой, например, посудомоечная или стиральная машина, важно сделать отдельную питающую линию. Ее нужно оснастить устройством защитного отключения, а устанавливаемые розетки желательно брать с заземлением. Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию

Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию.

К незначительным ошибкам по размещению кухонных розеток можно отнести неудобное расположение некоторых их групп. Тоже плохо, когда забыли предусмотреть пару запасных точек, например, для зарядного устройства телефона или ноутбука.

Розетки, гармонично подобранные под общую стилистику помещения, не будут вызывать раздражения хозяйки

Еще один неприятный недостаток – когда цвет и форма корпуса установленных розеток выбивается из общего дизайна помещения. Такое обычно происходит, если хозяева много раз меняют общую концепцию кухни. Купив необходимые материалы, они вдруг решают изменить цветовую гамму или заказать другую мебель, забыв об уже вмонтированных розетках.

Подключение электророзетки

Подключение розетки проводят после того, как будут выполнены все предварительные работы:

  • проведен кабель;
  • определено место, где установить;
  • произведен монтаж подрозеточных коробок (монтажных установочных коробок);
  • приобретены устройства с требуемым уровнем защиты IP.

Когда все эти действия будут реализованы можно заняться непосредственно монтированием.

Подключение пошагово выглядит так.

  • Отключить в щитке автоматический выключатель (автомат). Несмотря на то что работа эта несложная, все же не следует оставлять без внимания такой аспект, как безопасность.
  • Проверить, что напряжение отсутствует. Прежде чем снимать лицевую панель и касаться руками лишенных изоляции проводов и контактов, надо до конца удостовериться, что напряжения нет. Выполнить это можно простым указателем электрического напряжения, мультиметром либо тестером.
  • Зачистить провод. Перед подсоединением нужно подготовить выглядывающий из стакана провод. Если проведенный электрокабель либо провод имеет двойную изоляцию, то с него удаляют 15-20 сантиметров наружной изоляции. После чего он станет более податливым для подсоединения. Если проведена спаренная проводка с одинарной изоляцией, то необходимо на 5-10 сантиметров разделить между собой жилы.
  • Подключить новую розетку. Вначале требуется подсоединить подводящий провод к контактам. Для этого приблизительно на 5-10 миллиметров удаляется изоляция с проводящих ток жил кабеля. Обнаженная часть кабеля запускается в клемму и крепко фиксируется винтом. При закручивании винта не надо прикладывать неимоверных усилий, иначе можно пережать кабель. Если осуществляется подсоединение розеток с «землей», жила заземления подсоединяется к надлежащему контакту (заземляющему контакту). Данный контакт связывается с заземляющими «усами». Перед подсоединением заземляющей жилы кабеля надо удостовериться, что как раз эта жила и есть «земля».
  • Поставить розетку в установочную коробку. После подключения всех подводящих проводов следует поставить рабочую часть (токопроводящие элементы) розетки в установочную коробку. Монтировать ее надо ровно, без перекоса вровень со стенкой. Подводящие провода тщательно прячут в установочной коробке. После выставления розетки в требуемом положении ее надо надежно зафиксировать. Для этого на ней предусмотрены специализированные прижимные «лапки» (или крепежные усики) с винтиками. При вкручивании винтов, крепежные усики расходятся, тем самым закрепляют розетку. В электророзетках нового поколения крепежные усики отсутствуют. Их крепят посредством винтиков, которые размещены в установочной коробке.
  • Прикрутить лицевую панель. После монтажа токопроводящих элементов можно прикручивать лицевую панель.

О том, как правильно подключить вытяжку на кухне, смотрите в следующем видео.

Все права защищены, 14+

Запрещено использование любых материалов без нашего предварительного письменного согласия.

Источник

Особенности установки розеток под разные типы вытяжек

На сегодняшний день на выбор покупателя предоставлены различные очистительные системы, вентиляторы или вытяжки. Они отличаются по комплектации, внешнему виду, способу монтажа и подключения. Настенные, внешне напоминающие вертикальные зонты, подвесные и прочие – каждой вытяжке нуждается в системе бесперебойного питания (электрическая сеть).

Расположение розетки определяется исходя из размещения основной конструкции очистительной системы. Подавляющее большинство современных вытяжек устанавливаются в навесном шкафчике над плитами или монтируются автономно (без дополнительных деталей). При наличии шкафчика, розетка без труда оснащается внутри его короба, так – разъем доступен для работы и не нуждается в дополнительном декорировании. В автономных системах принято располагать розетки и кабели за кожухом вытяжки.

Ошибки при установке кухонной вытяжки

1

Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.

2

Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.

3

В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.

Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.

Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.

4

В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись.

Опасны именно повороты, идущие один за другим, без разгонных участков.

5

Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.

6

Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.

7

Поверьте, иногда эту конструкцию приходится разбирать.

8

Почему это ошибка, а когда так делать все таки можно, говорится далее.

9

Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.

А значит проводку под него нужно делать стационарную и с умом.

10

Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.

Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.

Давайте рассмотрим отдельно каждый из них.

Инструкция по сборке — все цифры и производительность

Как это все собирается на практике? Для мощностей до 300 м3/ч (малые скорости большинства вытяжек) вполне хватает трубы d-125мм. На самом аппарате выходное отверстие может быть и большим.

Например, для 650 м3/ч понадобится труба d-150мм. Однако такие пластиковые трубы вы навряд ли найдете, а если использовать следующий стандартный размер d-160мм, то это получится громадная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.

Более того, придется долбить в стене заводское отверстие вентканала, расширяя его.

Поэтому в большинстве случаев и выбирают оптимальный диаметр в 125мм. А большего вам и не надо.

Принудительно-пропускная способность стандартных каналов и шахт размерами 100*150мм — 400 м3/ч.

Воздушный поток более 450 м3/ч туда уже просто не влезет (было проверено на практике), даже если у вас на вытяжке и написано — 1200 м3/ч!

Помните еще о том, что через чур занижать диаметр воздуховода по сравнению с выходным патрубком на вытяжке нельзя. Иначе вибрация и шумы будут такой силы, что конструкцию каждый месяц придется склеивать заново.

Соединение разных диаметров делается при помощи специальных переходников.

Приступим к сборке. В начале устанавливаете переходник на вытяжку и делаете к нему подключение вертикального участка.

Чтобы улучшить его звукоизоляцию, есть смысл заморочиться и наклеить сверху тепло-звукоизолирующий материал толщиной 5мм.

Им же не помешает изнутри обклеить декоративный кожух и самую шумную часть — переходник. Именно там наблюдается наибольшая турбулентность.

Далее по необходимости ставите колена под 90 градусов и другие прямые участки воздуховода, чтобы в конечном итоге выйти по направлению к отверстию в стене.

Все это склеивается силиконом, никаких суперклеев. Щелей нигде не должно быть.

Доходим до тройника. В него со стороны комнаты устанавливается клапан.

Имейте в виду, что это клапан гравитационного действия! Он открывается не за счет потока воздуха, а за счет своего веса.

У него одна половинка тяжелее другой и при этом он установлен под небольшим углом в 2 градуса.

Факторы, влияющие на дистанцию между плитой и вытяжкой

Вытяжка, расположенная над печью, должна втягивать в себя весь воздух с паром и не греться от горелок и стоящих на них кастрюль и сковородок. Расстояние от плиты определяется расчетным и экспериментальным путем. Основные факторы, влияющие на правильный выбор:

  • мощность агрегата;
  • принцип работы вытяжки;
  • тип варочной панели.

Расстояние между вытяжкой и газовой панелью по ГОСТу составляет 65–85 сантиметров. Над индукционной печкой вентиляционное оборудование можно опустить ниже, на расстояние 60–80 см.

Сочетание цветов

Ширина нижней плоскости воздухозаборника определяется мощностью вентиляторов воздухоочистительного оборудования. В обязательном порядке учитываются размеры плиты. Отклонение от прямых углов по вертикали может быть в пределах 5–10° в боковую сторону воздухозаборника.

Большие размеры вентилирующего устройства будут мешать готовить. При меньших параметрах не будет захвата испарений по бокам, вследствие чего пар частично останется в помещении. Или же вентиляторы должны будут постоянно работать на предельных нагрузках. Поэтому вытяжку следует выбирать необходимой мощности для данного объема кухни.

Электрическая плита

Нормы на мощность вытяжки относительно объема кухни и минимальное расстояние ее над варочной панелью разработаны с условием максимального поглощения оборудованием системы вентиляции воздуха, который поднимается над печкой во время приготовления еды.

Одновременно воздухоочистительный прибор не должен греться от горелок. Если повесили вытяжку над газовой плитой низко, к теплу, выделяемому механизмом вентиляции при работе, добавится жар от горелок, поэтому оборудование быстро перегреется и выйдет из строя.

На минимальное расстояние влияет и конструкция вытяжек для кухни. Панели вертикальной и наклонной вентиляции монтируются позади плиты, норма их удаленности от верхнего края печки снижена до 35 см, поскольку нижний край не находится непосредственно над горелками, а смонтирован позади панели на определенной дистанции.

Светлые тона

На кухне

Закрыть розеточные точки может потребоваться из-за нескольких факторов. Основными факторами являются:

  1. Закрытие розеток, чтобы они не мешали.
  2. Для обеспечения безопасности, так как на кухне присутствует повышенная влажность.

В обоих случаях вам может потребоваться установка выдвижной розетки в столешницу. Благодаря подобной конструкции при необходимости достаточно легко можно будет спрятать источник питания, который на данный момент вы не используете. Также благодаря этому у вас появится замечательная возможность улучшить общий интерьер своего помещения. На фото ниже вы сможете увидеть примеры подобной маркировки.

Если точки вашего подключения будут располагаться возле мойки, тогда в этом случае необходимо будет установить розетку, которая будет иметь защиту от попадания влаги. Благодаря этому вода не сможет попасть в разъемы, где будет вставляться вилка.

Если возникает необходимость, тогда можно спрятать розетки в кухонном гарнитуре или выдвижном ящике. Второй вариант способен отлично подойти для скрытия точки подключения духового шкафа или варочной панели. Чтобы подключить вытяжку вы можете просто установить розетку в шкафчике, как будет показано на фото ниже.

Выбор розетки под вытяжку

Показателем надежности розетки смело можно считать:

  • репутация производителя;
  • материал, из которого изготовлен корпус розетки;
  • соединение деталей без зазоров и трещин;
  • соединительные детали блока;
  • внутренне расположение контактов.

При выборе розетки необходимо обратить внимание на ее производителя

Нелишним будет надавить на конструкцию розетки, все ее элементы обязаны держать цельную структуру. Наличие керамического блока, внутри которого располагается контактная группа, свидетельствует о надежности розетки даже после длительного срока службы. Для распорных лепестков, фиксаторов основной конструкции, существует единственное условие – жесткая вытянутая форма.

Напоследок, протестируйте контактную группу, чем глубже она будет расположена (скрыта под корпусом), тем больше гарантий корректной работы розетки. Открытая группа может показать хорошую работу, но создавать опасность для конструкции и кухни в целом.

Такие несущественные мелочи, как обыкновенные розетки для любой вытяжки, на деле — в силах обеспечить вентиляторы и прочую бытовую технику бесперебойной длительной работой. Внешний вид разъема имеет значение для тех владельцев жилища, кто привык соблюдать единый кухонный стиль, пусть даже в деталях. После выбора розетки, показатель мощности вытяжки сочетается с выдержкой кабеля, соединительной частью между системой очистки и источником электропитания, иначе перегрузка сети неизбежна и опасна последствиями (возгорание, короткое замыкание).

Порой из соображений экономии (портить ремонт нет желания) новую розетку не делают, а шлейфом подключаются к старой. В таких случаях, лучше всего обойтись без ответвлений в системе и сделать один единый разъем для вытяжных устройств, доступа к которым другим приборам не будет. Кабельные каналы подбираются под внешний вид кухни, при желании его можно замаскировать, как искусственное дерево или мрамор (короб станет отличным дополнением к мебели).

Какими бывают розетки для кухни: 4 популярных типа

Существует несколько разновидностей розеток, которые широко используются в процессе обустройства кухонного пространства. Рассмотрим преимущества и недостатки каждого решения:

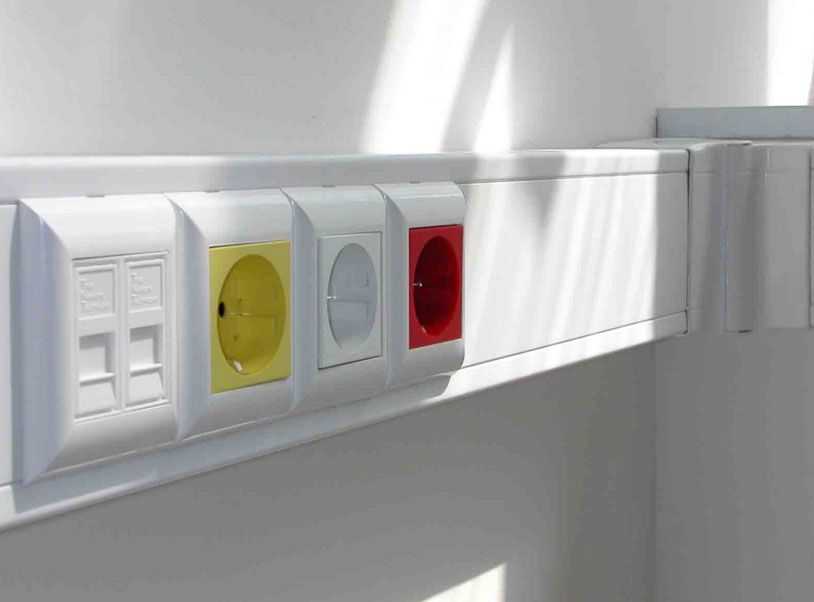

накладные розетки – это самый простой вид, который широко используется в комнатах, но не слишком хорошо подходит для кухни. С одной стороны, они наиболее доступны и просты в монтаже. Но при этом, они больше подходят для открытых проводок;

Современные типы розеток позволяют оформить интерьер кухни не только удобно, но и со стилем

  • угловые розетки для кухни – этот вариант отличается особым удобством. Такие элементы можно разместить на стыке стен или стены и навесного шкафчика. При этом можно приобрести одинарные или модульные конструкции, которые состоят из двух или более частей. Монтировать их ничуть не сложнее, чем самые обычные накладные розетки, а купить угловые розетки для кухни стоит еще и потому, что они позволяют с пользой использовать пространство, которое обычно пустует;
  • выдвижные розетки – это более продвинутый вариант, который является достойной альтернативой удлинителям, и позволяют одновременно подключить несколько электроприборов. Обычно их скрывают в столешнице или в шкафчике, чтобы защитить от воздействия пыли и влаги;

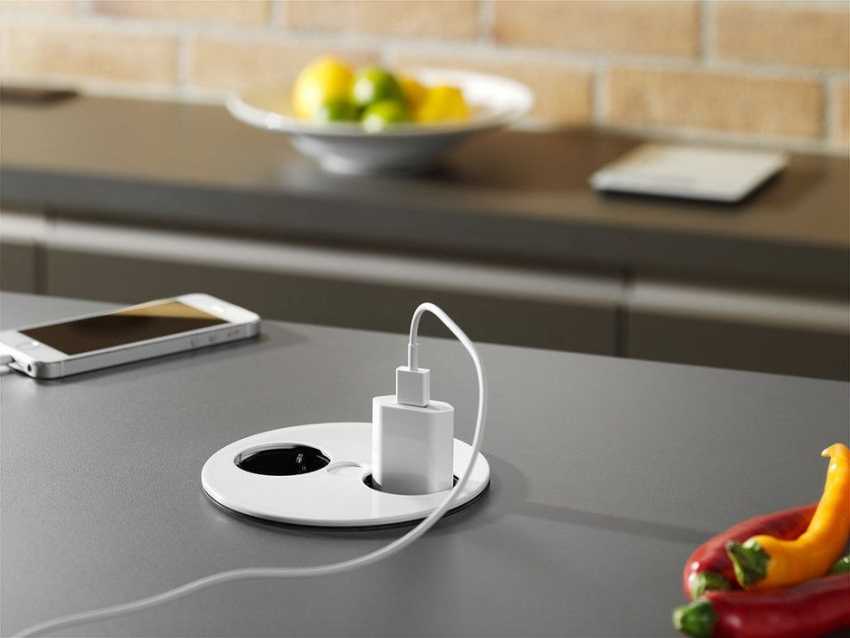

  • встраиваемые или скрытые розетки –наиболее эстетичный из всех возможных вариант. Обычно это выглядит как блок из нескольких розеток, который встроен в столешницу. Привлекательности добавляет то, что обычно блок не видно до того момента как он вам не понадобится, а при легком нажатии он выдвигается, позволяя подключить приборы.

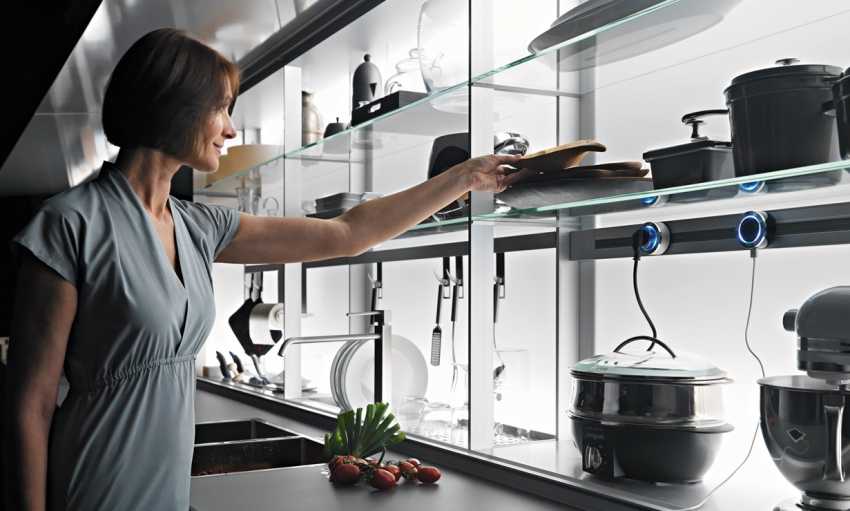

Одним из современных гаджетов на кухне является модульный блок с движущимися розетками

Полезный совет! Помимо традиционных розеток, в современном блоке могут быть предусмотрены разъемы для зарядки гаджетов, а также аудио и видео выходы.

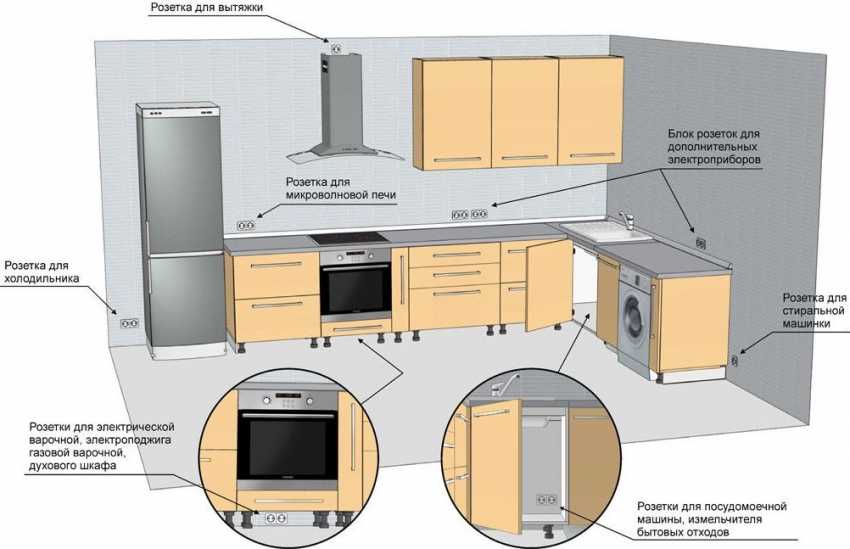

Схема розеток на кухне: сколько их нужно?

Рассчитать необходимое для кухни количество розеток несложно. Все, что нужно сделать – подумать, какими электроприборами вы будете пользоваться и сделать запас, примерно 20-25%. В основном, список обязательных электроприборов, которым нужно питание от розетки, выглядит следующим образом:

  • вытяжка;
  • плита, если она электрическая или имеет электроподжиг (иногда газовая поверхность укомплектована электрической духовкой);
  • крупная бытовая техника, к которой относится холодильник, стиральная машина, иногда телевизор;
  • мелкая и встроенная техника по типу микроволновки, чайника и т. д.

Количество розеток на кухне необходимо просчитать заранее, подумав сколько приборов будет использоваться

Сосчитав все предметы, добавьте запас, который позволит вам без проблем использовать те приборы, которые возможно, появятся в будущем. Конечно, дополнительные розетки – это дополнительные траты, однако, стоит понимать, что в дальнейшем просто добавить недостающие не получится, и в лучшем случае придется использовать удлинители, что только создаст дискомфорт.

Способы подключения вытяжки к электросети

Бытовой воздухоочиститель смонтирован и установлен. Далее встает вопрос, как же правильно подключить вытяжку на кухне к электричеству.

Прибор снабжен электрическим шнуром с вилкой. Соответственно, место для розетки должно быть выбрано таким образом, чтобы шнур питания свободно до нее доставал.

Желательно, чтобы розетка располагалась выше нижнего края корпуса вытяжки, это минимизирует возможность ее загрязнения.

  • Для решения поставленной задачи существует несколько возможных способов: подключение новой розетки к существующей шлейфом;
  • вместо одинарной розетки устанавливается двойная;
  • прокладка выделенной линии.

Вышеназванные способы являются наименее трудозатратными. Каждую из этих схем не так трудно реализовать самостоятельно. Рассмотрим каждую из них подробнее.

Как подключить вытяжку на кухне к электричеству шлейфом

Если на кухне отсутствует специальная розетка, куда подключается вытяжка, то работа начинается с выбора места под нее.

Оптимальным вариантом является положение над настенными шкафчиками кухонного гарнитура, но так, чтобы шнур от прибора свободно доставал до этой точки.

Такое расположение розетки не будет бросаться в глаза. Настенные шкафы также защитят контактную группу от пыли и влаги.

Когда место определено, следует отыскать ближайшую бытовую розетку с заземлением. От нее нужно сделать кабельную перемычку до места подключения вытяжки. Отрезок трехжильного кабеля, лучше сечением 2,5 мм, подсоединяется к существующей розетке.

Перед этим обязательно отключить электропитание. Для этого нужно отщелкнуть соответствующий автомат в распределительном щитке. Соединение лучше осуществлять по цветам жил, чтобы не допустить перехлеста.

Отмерив нужную длину кабельного отрезка, таким же образом, по цветам, подсоединяют новую электрическую розетку, в которую будет подключаться вытяжка.

Остается спрятать перемычку, чтобы не портить интерьер в помещении. Это можно сделать несколькими способами: проштробить стену от существующей до новой розетки или спрятать провод в тонкий кабель-канал.

Если соединительный провод проходит выше подвесных шкафчиков, достаточно просто прикрепить его к стене пластиковыми скобками.

Следует помнить, что к электрическим розеткам, соединенным шлейфом, нельзя подключать мощные приборы, так как это может вызвать перегрузку линии.

Подключение вытяжки путем замены розетки на двойную

Часто встречается ситуация, когда электрическая розетка установлена в удобном для подключения вытяжки месте, но постоянно занята другим прибором. В этом случае решение простое – заменить существующую одинарную розетку на двойную.

Для этого годится любая встроенная или накладная модель с заземлением. Установить двойную розетку на прежнее место не составляет труда.

Нужно только убедиться, что уровень мощности, которую может обеспечить данная линия, достаточен для подключения воздухоочистителя.

Проведение новой линии для вытяжки

Примером служит подвесная островная вытяжка, которая в большинстве случаев подключается по отдельной линии.

Выделенная линия может быть проложена от электрического щитка или от ближайшей распредкоробки до выбранного места установки розетки.

Это более трудоемкая работа, по сравнению с подключением шлейфом, поскольку отрезок кабеля в этом случае гораздо длиннее. Следовательно, потребуется проводить более основательные работы по штроблению стен или использовать кабель-каналы большой длины.

Если линия прокладывается от распределительного щитка, то в первую очередь отключается вводной трехфазный автомат. Затем фаза и ноль кабеля выделенной линии коммутируются на отдельный автоматический выключатель, который добавляется в щиток.

Желто-зеленая жила включается в общий контур защитного заземления дома. Другой конец выделенной линии подсоединяется к электрической розетке, куда планируется подключать вытяжку.

Если отдельная линия протягивается от ближайшей распределительной коробки, то следует подключить провод к соответствующим клеммным соединителям в коробке по цветам, включая жилу заземления.

Дальнейшие действия по прокладке выделенной линии аналогичны вышеописанному варианту.

Если вытяжка без вилки

Иногда бытовые воздухоочистители комплектуются проводом питания без вилки. Этот вариант удобен тем, что пользователь сам может выбрать способ подключения прибора к электросети.

Возможностей, собственно, две: подсоединить вытяжку к сети через клеммную колодку или оконечить шнур разборной стандартной вилкой.

Считается, что подключение при помощи клеммных соединителей менее надежно, чем включение в сеть с использованием вилки.

Какая розетка подойдёт под вытяжку на кухне

Самым простым способом подключения вытяжки будет использование удлинителя. Но сетевой кабель, гуляющий по пространству кухонной рабочей зоны, будет создавать постоянный дискомфорт. Он будет мешать использованию части рабочего стола. Чтобы избежать негативных эмоций, розетку устанавливают рядом с вытяжкой.

В первую очередь нужно разобраться с типом и видом электроприбора, который требуется установить. Розетки бывают:

  • с заземлением или без заземления;
  • накладные или встраиваемые;
  • с дополнительными функциями;
  • специального назначения.

В дополнительных функциях, которые позволяют отключать электроприбор с помощью тумблера, подсвечивать место соединения вилки, потребности нет. Поэтому источники тока с дополнительными и специальными функциями не используют при подключении вытяжки.

Остаётся сделать выбор между встраиваемым и накладным типом электроприбора. Чётко определить его конструкцию возможно только после определения места расположения розетки и типа подводки электрокабеля к нему. Если это будет скрытый монтаж, то нужно применить прибор такого же типа. А при прокладке проводов внутри корпусной мебели и установке источника тока в шкафу, будет актуально использование накладной розетки.

Подключение вытяжки к сети питающего тока

Теперь переходим к вопросу, как подключить вытяжку на кухне к электричеству. Так как сама вытяжка является маломощным приборов, в нем подключается только вентилятор, то есть, каких-то особых монтажных мероприятий делать не надо. Устанавливается обычная евророзетка с заземляющим контактом. Конечно, для удобства подключения необходимо розетку перенести, как можно ближе к самой вытяжке. Поэтому еще на стадии проводимого ремонта, необходимо точно обозначить точку подключения.

Лучше всего, если это будет место, скрытое вертикальным воздуховодом, если сама вытяжка является купольной (настенной). Если это встраиваемая модель, то месторасположение розетки – шкаф над варочной плитой, куда прячется сам прибор. То же самое относится и к подвесной конструкции, которая крепится к шкафчику, расположенному над самой вытяжкой. К нему, кстати, она и прикрепляется, и через него проходит вертикальный воздуховод. В общем, необходимо розетку установить так, чтобы ее не было видно, но до нее легко было бы добраться. А так как вытяжка практически никогда от розетки не отключается, то удобство ее расположения можно отнести на второй плане. Главное – это невидимость.

Кстати, одно из часто используемых мест установки розетки для кухонной вытяжки – над кухонным гарнитуром. Розетку снизу видно не будет. Пропустить питающий кабель можно через навесные шкафчики, сделав в них небольшие отверстия.

Схема подключения вытяжки – не самая сложная. Нет необходимости тянуть провод от распределительного щита и устанавливать отдельный на него автомат, как это обычно делается при подключении варочной плиты или посудомоечной машины. Ближняя распаячная коробка может стать местом подключения электрического шлейфа для розетки вытяжки. Главное соблюсти правила прокладки электрических проводов: только горизонтально или вертикально, от потолка или пола на расстоянии 10-15 см. Конечно, оптимально – это сделать штробы для укладки кабеля. Скрытая проводка обеспечит презентабельный внешний вид стен на кухне.

Но если такой возможности нет, то можно проложить провод до розетки открытым способом. Правда, под нее придется просверлить посадочное место с помощью перфоратора с коронкой. Что касается сечения питающего кабеля, то для вытяжки подойдет провод 1,0-1,5 мм². Но он должен быть медным трехжильным: фаза-ноль-заземление.

Как видите, подключение вытяжки к электросети – процесс не самый сложный. Главное – понять саму схему подключения и правильно выбрать место под розетку.

Но существует несколько видов вытяжек, и одна из них островная. То есть, ее подвешивают к потолку над мебельным островом, в который вставлена варочная плита.

  • Во-первых, сам монтаж вытяжки требует особых усилий, потому что ее придется подвешивать. А для этого потребуются специальные крепежные изделия, плюс требования безопасности расположения прибора над головой людей. То есть, вытяжка должна быть прикреплена к потолочной поверхности очень надежно. Обычно для этого используют цанги со шпильками или тросики из стали.
  • Во-вторых, придется правильно провести монтаж воздуховода. Понятно, что вертикальный его участок будет виден. А вот остальную разводку лучше прятать под чистовым потолком (подвесным или натяжным). Хотя кому-то может понравиться и разводка труб под потолком в качества своеобразного дизайна в индустриальном стиле.
  • В-третьих, придется подключение к электрическому току производить совершенно по-другому. То есть, в данном случае нет необходимости использовать розетку. Можно включать и отключать кухонную вытяжку при помощи обычного выключателя, который устанавливается на стене на уровне рук, как и все другие выключатели в комнате. Поэтому сам питающий кабель придется прокладывать от прибора до потолка по вертикальному воздуховоду или по одному из крепежных изделий, затем производится прокладка под потолочной конструкцией. И в конце внутри штробы по стене до места установки выключателя.

Вот такие методы подключения кухонной вытяжки к вентиляционной системе дома и к питающей сети электричества.

https://www.youtube.com/watch?v=a5pyuvONFhc

1 Выбор розетки

В отличие от других комнат жилого помещения, кухня является местом повышенной влажности, что выдвигает особые требования к устанавливаемым розеткам. Поэтому выбирать розетку под вытяжку необходимо по ряду параметров, основным из которых является степень защиты.

Классификация производится по международным стандартам IP, согласно которым изделия делятся на классы в зависимости от условий, где они будут применяться. Обозначение включает в себя две цифры: первая показывает, какое количество частиц может пропустить розетка, вторая — от каких факторов она защищена.

Размер пропускаемых частиц От чего защищена
0 — не имеет защиты 0 — не имеет защиты
1 — от 50 мм 1 — от капель, падающих сверху
2 — от 12 мм 2 — от капель, падающих под углом 15 градусов
3 — от 2,5 мм 3 — от капель, падающих под углами от 15 до 60
4 — от 1 мм 4 — защита от брызг
5 — частичная пылезащита 5 — защита от струй
6 — полная пылезащита 6 — защита от сильного напора воды
7 — защита от неполного или кратковременного нахождения в воде
8 — полная защита от воды

Идеальным вариантом для использования на кухне являются розетки, обозначенные IP62

Но стоит обращать внимание и на другие характеристики:

1. Материал изделия — дешёвые розетки, делают из столь же дешёвого материала, который имеет низкую износостойкость и легко плавится в местах, где температура постоянно повышена (плиты, духовки).
2. Имеет большое значение и качество сборки

Покупая розетку под вытяжку на кухне, стоит обращать внимание на отсутствие шатаний, люфтов, целостность клемм. Ведь в процессе эксплуатации, если есть подобные дефекты, внутрь изделия может попасть жир, вода, пыль и другие частицы, что приводит к неприятным последствиям.
3

Желательно, чтобы розетка имела «шторки», таким образом предотвращая попадание внутрь чего-либо помимо контактов вилки.
4. Форма и внешний вид хоть и не относятся к обязательным критериям выбора, но для соблюдения гармонии и поддержания общего стиля на этот параметр тоже стоит обратить внимание.

Декоративный короб для вытяжки на кухне: особенности изготовления

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
