Лампы с датчиком движения: как работают, как подключить + топ лучших производителей

Датчики движения

Устройство, называемое датчиком движения, применяется не только для включения, но и для отключения прибора освещения. Происходит это путем коммутации напряжения электропитания на источник света. Срабатывание осуществляется при появлении возмущающего фактора, определяемого чувствительным элементом.

В качестве примера рассмотрим принцип действия инфракрасного датчика. Прибор контролирует инфракрасное излучение и оснащен линзами Френеля, которые позволяют фиксировать уменьшение и увеличение уровня возмущающего фактора. Уловив излучение, линза фокусирует его на пироэлектрический элемент.

Данный элемент создает определенное количество импульсов, количество которых определяется двигательной активностью человека. Если импульсов достаточно много, на пироэлектрический элемент электрический заряд коммутируется на блок питания, в результате чего включаются светодиодные лампочки. Как только уровень инфракрасного излучения снижается, импульсов становится недостаточно, лампы отключаются.

Платформа Tuya Smart

Существует множество платформ для реализации «Интернета вещей». Но для «умного света» наиболее удобна Tuya Smart, разработанная стартапом из Юго-Восточной Азии. Отличительная особенность данной платформы — полностью автоматическое распознавание подключаемых устройств и автоматическая настройка соединения с ними. Благодаря такой особенности пользователь, имеющий лишь базовые знания по электротехнике, может собрать систему «умного света» из отдельных элементов у себя дома.

Bluetooth-диммер Arlight TY-102-DIM-WF-SUF — пример конечного устройства, поддерживающего платформу Tuya Smart

Способы подключения

Подключение датчика движения заключается в соединении входа его силовой цепи с источником электричества, а выхода – с управляемым элементом (лампой освещения, электродвигателем, звонком). Делается это по тому же принципу, который используется при установке механических выключателей – в разрыв фазной линии.

Силовая цепь прибора имеет три вывода (клеммных зажима), которые скрываются под съемной крышкой корпуса. Они обозначаются буквенными литерами:

  • N – нейтральный вывод, общий для всех элементов электрической схемы;
  • L – фазная линия (вход);
  • A – точка подключения нагрузки (выход).

На крышке обычно находится схема включения, которая верна, если вы устанавливаете датчик движения вместо выключателя. Однако существуют и другие решения, применяя которые можно существенно разнообразить способы использования чувствительных элементов.

Одиночная установка

Самый простой способ, практически не отличающийся от того, что используется при установке механического выключателя. Разводка токопроводящих жил делается следующим образом:

  • К нейтрали питающей линии подключается провод, идущий на зажим N датчика, а также один из двух, идущий к потребителю.
  • К фазе питающей линии подключается провод, идущий на зажим L датчика.
  • С зажима A датчика в клеммную коробку подается провод, который соединяется с оставшейся жилой, идущей к потребителю.

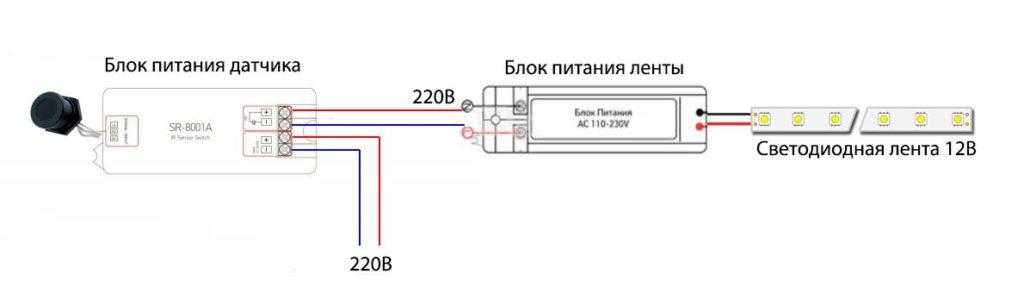

Схема о том, как подключить датчик движения к лампочке, представлено ниже.

Обратите внимание, что если вы хотите подключить прибор, например, к светодиодной ленте, то этого нельзя делать напрямую, поскольку питается она постоянным током и напряжением 12 или 24 вольта. Провода с выводов N и A необходимо присоединить к входным клеммам отдельного блока питания, имеющих соответствующую маркировку (мнемосимвол переменный ток)

Преимущество способа в его простоте. Недостаток – в ограниченном функционале, а также в том, что он ставит вас в зависимость от работоспособности прибора. Перед вами обязательно возникнет вопрос о том, как отключить датчик движения, если он отказал, или надобность в нем отпала.

Групповая установка

Группы можно составлять из электронных и механических коммутаторов, рассчитанных на один тип питания (переменный или постоянный ток), а также равные номиналы напряжения и тока. Подключение элементов производится последовательно или параллельно друг другу.

Последовательное подключение двух датчиков движения заключается в том, что вывод A первого по цепи соединяется с клеммой L последующего. При этом светильники в обеих комнатах подключаются параллельно друг другу – каждый к выводу A своего прибора управления. В этом случае второй по ходу цепи прибор срабатывает только при включении первого.

Параллельная коммутация датчиков применяется, если конфигурация помещения сложная и можно выйти из поля зрения одного из приборов, фактически оставаясь на месте. Или если в светильнике можно включить одну или несколько групп ламп, отличающихся мощностью. В этом случае объединяются входы силовых цепей, а выводы A остаются автономными.

Подключение прожектора с датчиком движения, у которого нет фотоэлектрического элемента (устаревшая модель) приведет к тому, что свет будет включаться и днем. Для исключения этого казуса последовательно с ним, первым в цепи, включается прибор, реагирующий на уровень освещенности.

Частое повторение цикла-включения выключения отрицательно влияет на работоспособность светильников. В меньшей степени это касается ламп накаливания, но и они долго не выдержат. Поэтому параллельно датчику устраивается обходная линия (байпас), в которой устанавливается обычный механический выключатель. Если его контакты замкнуты, то свет будет гореть постоянно. Точками подключения являются зажимы L и A.

Виды переключателей с чувствительным элементом

Сенсорный выключатель для led-ламп в профиле

LED подсветка отличается от остальных ламп низкой потребляемой мощностью (до 24 V), поэтому ряды диодов соединены с сетью через блок питания. Выбор последнего должен осуществляться с запасом мощности 15–20%. Переключатель находится между ними.

Ленты с одинарными одноцветными кристаллами обходятся обычной кнопкой. В комплекте с цветными LED рядами используются RBG контроллеры. Сенсорный выключатель для светодиодной ленты не предполагает механического усилия для замыкания цепи и имеет ряд преимуществ:

  • бесконтактное срабатывание позволяет избежать загрязнения жиром на кухне, машинным маслом в гараже, красками и прочим в мастерской;
  • препятствует попаданию влаги в механизм;
  • в медицинских учреждениях сокращает контакт врача с потенциально загрязнёнными поверхностями;
  • оснащён дополнительным функционалом;
  • внешний вид лаконичен, помещаются в алюминиевый профиль вместе с массивом диодов.

Сенсорные выключатели для светодиодных лент представляют собой платы, которые вмещаются в LED профиль (усреднённые габариты 40*10*2 мм), внешние модули в пластиковом корпусе или контроллеры с пультом. В зависимости от длины и мощности ленты выбирают модели соответствующих характеристик:

  • входящим и исходящим напряжением;
  • ток в режиме ожидания и при нагрузке;
  • мощность.

Диммер-выключатель

Для монохромных LED полос используют 2 вида размыкателей различных по принципу работы. В ёмкостных устройствах пружина плотно прилегает к пластине и провоцирует вибрацию от прикосновения, создаёт контакт и включает свет. Если рассеиватель выполнен из оргстекла толщиной больше 1 мм, механизм не сработает. Инфракрасный приёмник реагирует на отражение сигнала от предмета в диапазоне действия оптического датчика (до 100 мм). Если расстояние между чувствительным элементом и защитным экраном больше 5 мм, понадобится отверстие в светорассеивающей линзе или профиль меньшей глубины.

Сенсорные диммеры регулируют яркость освещения от 10% до 100%. Короткое касание (приближение руки) включает и отключает освещение, а длительное — меняет яркость. Принцип работы может быть иным: каждое взаимодействие переключает заранее запрограммированный сценарий освещения. Пульт управления RBG лентами (светодиоды из 3 кристаллов разного цвета) дополнен сенсорным кольцом. Устройство простое и понятное. По мере движения пальца по спектральному кругу меняется оттенок свечения. В этом случае механизм приспособления задействует диоды определённого цвета отдельно или в сочетаниях. Одновременная работа всех кристаллов даёт холодное белое освещение.

Дополнительные функции:

  • адаптивный индикатор реагирует на уровень освещённости в помещении, автоматизирует работу светильника в зависимости от времени суток, проникновения солнечных лучей и наличия других источников;
  • защита от коротких замыканий и переполюсовки;
  • датчик движения (дальность действия 3-5 м, угол обхвата ~100%);
  • таймер;
  • «провожающий свет» — постепенное угасание, чтобы не выбираться из помещения в потёмках.

Технические характеристики устройств

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.

Угол обзора

Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.

Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.

Радиус действия

Дальность действия следует подбирать с запасом

Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.

Мощность подключаемых источников освещения

Мощность датчика следует расчитывать с запасом

Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.

В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.

Способ крепления и выбор места установки

Чаще всего датчики крепят на стену

Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:

  • Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
  • На потолке.
  • На стене.
  • Встраиваемые модели, предназначенные для скрытой установки.

Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.

Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.

Дополнительные возможности

Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:

  • Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.
  • Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.
  • Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.

Инструменты и материалы для изготовления подсветки

Для монтажа простейшей автоматической системы подсветки на основе светодиодной ленты понадобятся следующие материалы:

  1. Лед-полоска.
  2. Датчик движения.
  3. Блок питания.
  4. Контроллер (при использовании трехцветного RGB-варианта).
  5. Провода.
  6. Крепежные компоненты.

При этом потребуются такие инструменты:

  1. Электродрель, шуруповерт.
  2. Измерительное устройство.
  3. Ножницы, отвертка, нож.
  4. Паяльник, припой либо коннекторы.

Помимо выше перечисленных компонентов может потребоваться дополнительное оборудование и материалы в зависимости от особенностей конкретной схемы подсветки. Рассмотрим, как выбрать основные компоненты системы – светодиодную ленту и датчик движения.

Как выбрать светодиодную ленту

Существует большой ассортимент led-полосок, различающихся по ряду признаков:

  1. Цветовому исполнению (монохром или RGB).
  2. Температуре оттенка (теплые, холодные, естественные).
  3. Пыле- и влагозащите.
  4. Мощности лед-кристаллов.
  5. Типу питания – напрямую от сети 220 В или через понижающий трансформатор.

При выборе ленты нужно руководствоваться следующими критериями:

  1. Самая распространенная модель лед-полосок оснащается светодиодами типа SMD с размером кристалла 3528. Их светотехнические параметры схожи с натуральным источником.
  2. Максимальной яркостью обладают светодиодные ленты SMD 5050.
  3. Чем сильнее и равномернее требуется подсветка, тем большее количество диодов должно располагаться на одном метре.
  4. Светильники, монтируемые вблизи источника повышенной влажности (на кухне, в ванной, у поверхности пола), должны обладать высоким индексом защиты IP – от 67-68.

Как выбрать датчик движения

По главному принципу работы датчик движения похож на обычный выключатель. Только замыкание контактов в нем происходит автоматически – под действием сенсора, а не рукой человека. В зависимости от типа механизма они различаются на следующие модификации:

  1. Инфракрасные.
  2. Ультразвуковые.
  3. Акустические.
  4. Оптические.
  5. Микроволновые.

Выбор конкретной модели зависит от условий эксплуатации и поставленных перед системой подсветки задач. Например, в обычных бытовых условиях для подсветки лестничных ступеней используются обычные инфракрасные сенсоры, принцип действия которых основан на определении теплового излучения объекта.

Среди главных рабочих параметров датчика движения выделяются:

  1. Уровень освещенности, когда начинает срабатывать сенсор.
  2. Время свечения после включения.
  3. Регулятор яркости подсветки.
  4. Угол обзора.
  5. Чувствительность, дальность действия.

Как собственноручно подключить ленту: инструкция

После того, как будет определён источник электропитания, подключают ленту с диодами. Рассмотрим 2 самых популярных способа.

1-й — 1 лента и блок

Используется лента, имеющая классическую длину бобины, — 5 м. В большей части ситуаций на кончике ленты (на её наружной стороне) есть маленькие фрагменты электропроводки для коммутации. Если эти отрезки отсутствуют, потребуется спаивать.

Для этого берут электропровода, имеющие несколько жил, чьё сечение не превышает 2 мм. От них отрезают фрагменты, имеющие достаточную длину, чтобы закрепить ленту и установить питающее электрооборудование. Чтобы удобно подключить электропроводку, лучше взять её в изоляции разных цветов. К примеру, для «плюса» лучше красный цвет, для «минуса» — синий.

Канифолью и особой кислотой с припоев лудят электропроводку на концах. Затем кабель следует припаять к контактным зонам ленты. Эта манипуляция должна быть выполнена очень оперативно. Тогда удастся избежать повреждения диодов вследствие высокой температуры, создаваемой паяльником.

На фрагменты электропроводки, соединяющиеся с блоком питания, лучше ставить особые наконечники «НШВИ». Они обеспечивают самую качественную коммутацию с теми клеммами, которые относятся к источнику электропитания.

Но для монтажа данных элементов требуется особый инструмент для ожимания, который используют электромонтажники. Хотя можно использовать обычные плоскогубцы. Участки пайки основательно изолируют. Оптимальная изоляция обеспечивается термоусадочной трубкой.

2-й — 2 ленты и блок

В случае осуществления такой коммутации нужно удостовериться в способности питающего блока выдержать нужную нагрузку. К примеру, требуется подсоединение к источнику электропитания ленты, длина которой 7 м. Ленты такой длины не продаются, так что потребуется отрезание 2 м от катушки дополнительного назначения.

Резку осуществляют по нужной разметке, которая нанесена на полоску. Для этого нужно использовать обыкновенные ножницы. Способ, которым 2 куска ленты соединяются с электродиодами, продемонстрирован выше. Он представляет собой спаивание либо использование коннекторов. Когда отрезки будут соединены, подготовленный общий ленточный фрагмент коммутируют к блоку, создавая единое целое.

Чтобы соединить все контурные фрагменты, не обязательно протягивание электропроводки к источнику электропитания от каждого фрагмента отдельно. Нужно только подключение магистральной (главной) диодной ленты к блоку электропитания мощностью 12 В, а к главной линии возможно присоединение нужного числа отрезков. Но способность блока выдержать нагрузку является обязательной.

Монтажные работы

Процесс монтажа LED-прожектора начинается с выбора места. Выбирая место крепления, учитывают:

  • Удалённость от розетки.
  • Полноценное освещение требуемого участка, свободное пространство перед фонарём, чтобы его не загораживали деревья, строения и т. д.
  • Высота должна быть удобной для людей – не располагать прожектор на уровне глаз и ниже;
  • Устройство нужно защитить от дождя и снега навесом.
  • Не нужно располагать прожектор в глухом кармане, куда не будет попадать воздух, минимальное проветривание желательно обеспечить.

Если розетки поблизости нет, от осветительного прибора прокладывается кабель.

С заземлением он должен быть трёхжильным и помещаться в гофру или кабель-канал (это необходимые меры предосторожности для работы в условиях атмосферного влияния). К стене провода крепятся скобами

На большие расстояния до отдельностоящего столба, лучше протянуть трос, который хорошо фиксируется при помощи растяжек. Уже к нему крепится питающий кабель.

Сам процесс крепления прожектора к стене или столбу – не вызовет трудностей. Прожекторы снабжены ручкой – кронштейном с отверстиями под крепёж. Прибор прикручивается к поверхности, после чего выставляется удобный угол наклона фонаря.

Для удобного доступа к монтажным отверстиям, лучше предварительно открутить кронштейн от осветителя, закрепить его на стене или столбе, а уже потом навесить фонарь.

Преимущества

Одно из главных качеств светодиодных источников света — длительный срок эксплуатации. Лампы способны служить в течение многих лет (30 – 50 тысяч часов).

Еще одно преимущество диодов — экономичность. К примеру, метровая лента с 60 светодиодами нуждается в мощности на 5 Вт. В результате месячное потребление для ленты не превысит 1,2 кВт/ч. Подсчитано, что использование ленты позволяет сэкономить до 90 % электроэнергии.

Другие преимущества светодиодных лент:

  1. Отсутствие мерцания. Благодаря этому качеству светодиоды не перегружают своим светом человеческое зрение.
  2. Удобство использования. Ленты размещают в любом желаемом месте.
  3. Отсутствие перегрева. Светодиоды не склонны к чрезмерному нагреву, что позволяет устанавливать их на поверхностях из почти любых материалов.
  4. Незначительный вес.
  5. Простота управления.
  6. Надежность конструкции. Лента достаточно прочная, чтобы противостоять механическим воздействиям.
  7. Несложный монтаж. Этим светодиодные ленты радикально отличаются от всех остальных осветительных приборов. Любой человек — даже несведущий в электрике — сможет установить ленту.

При выборе ленты следует иметь ввиду цель приобретения. Существует несколько типов светодиодного освещения, отличающихся техническими характеристиками:

  • уличные;
  • внутренние;
  • периферийные.

Сенсорные выключатели(С.В.): 1 выключатель на все

Выключатели такого типа на рынке присутствует недолго, но уже стали очень популярными. Часто сенсорный выключатель уже идёт в дуэте лентой.

Сначала нужно выяснить, что такое сенсор. Внешний его вид – панель из кристаллов. На ней есть специальная разметка. Бытовые версии предназначены для системы в 220 В.

Такие приборы – это отличные решения для устройства на кухне с применением ленты из светодиодов. Так функциональная поверхность освещается мощно и качественно. Выключатель, присоединённый к ленте, существенно облегчает работу в вечерние и ночные часы. Но для проблемных участков придуман такой пульт:

Пульт

Можно к такому выключателю подключать бра. Также он помогает управлять подсветкой в многоярусных потолках. Разумеется, если там применена лента с одним цветом или разноцветной палитрой. Такой системой удобно управлять с помощью пульта.

Как бы ни был задействован выключатель, следует учитывать, что план подключения может быть различным.

Сенсорный выключатель нетрудно приобрести в магазине, но можно создать своими усилиями. Самостоятельный монтаж такого включателя не сложен. Работы могут проводить на кухне или в ином помещении. Для монтажа на кухне следует задействовать алюминиевый профиль.

Датчики движения

Такое устройство, как датчик движения используется для включения, или отключения, в основном осветительного прибора, посредством коммутации напряжения питания на электрические приборы установленные в паре с ним. Срабатывает он по мере возникновения возмущающего воздействия, подаваемого на его чувствительный элемент.

Рассмотрим на примере инфракрасный датчик движения, принцип действия которого основан на наблюдении за повышением, или уменьшением уровня ИК-излучения. А для улавливания перемещений человека в пространстве, в устройстве используются линзы Френеля. Такая линза улавливает инфракрасное излучение и фокусирует его на пироэлектрический элемент, который формирует некоторое количество импульсов, число которых зависит от интенсивности передвижения человека. При продолжительном поступлении импульсов на пироэлектрический элемент, датчик движения коммутирует электрический сигнал на блок питания и светодиодная лента срабатывает. При прекращении перемещения человека, а соответственно прекращения изменения уровня инфракрасного излучения, фокусируемого линзой, он перестает срабатывать и светодиоды тухнут.

Как выбрать усилитель для светодиодной ленты

На сегодняшний день все более популярной является подсветка светодиодными лентами. Такие ленты являются экономными и создают особенную атмосферу разноцветного или монохромного сияния.

При монтаже светодиодной ленты нужны блоки питания 12в. Если есть желания управлять лентой на расстоянии, используется светодиодный диммер, RGB лента управляется RGB контроллером. При сложных схемах подключения используется усилитель, который усиливает сигнал диммера или контроллера для управления светодиодной лентой.

Для понимания какой усилитель нужен для определенной схемы подсветки – рассмотрим некоторые разновидности. Для того чтобы купить усилитель, необходимо понимать подойдет ли он в схему подсветки.

Виды светодиодных усилителей:

  • RGB усилитель, используется для RGB светодиодных лент, также есть возможность для подключения монохромных светодиодных лент через один канал. RGB усилитель имеет на входе «input», и на выходе «output» обозначения каналов – «R» — красный цвет, «G» — зеленый цвет, «B» — синий цвет, «V+» — общий плюс подключения. Также предусмотрены контактные клеммы для питания 12V, которое обозначается как «Power» и может быть выполнено под разъем 5,5мм или же в виде зажимных контактов, или выведенных проводов.

Усилители для RGB светодиодных лент можно встретить разной мощности. Среди популярных выделяют на 12A, 18A, 24A, 30A, 36A. Они могут быть выполнены в пластиковом или алюминиевом корпусе, также можно встретить мини RGB усилители, которые выделяются своим не большим габаритным размером, и выполнены в виде плати, которая обтянута термоусадкой.

Монохромные усилители. Данные усилители предусмотрены для подключения монохромной ленты. На входе «input», и и на выходе «output» имеют обозначения «V+» и «V-», также контакты «Power» для подключения 12В от блока питания.

Для подключения светодиодной ленты 14,4 Вт на метр длинной 20 метров и RGB контроллером на 12А понадобится усилитель на 12А или же с запасом мощности на 18А. Почему именно так? Рассмотрим варианты подключения.

Какой длинны должна быть лента, чтобы управлять можно было ей с помощью RGB контроллера на 12А? Все достаточно просто, берем в расчет ленту RGB на 60 светодиодов, которая потребляет 14,4 Вт на метр. Соответственно, 12А (усилитель) умножаем на рабочее напряжение 12В и получаем 144 Вт, это показатель мощности усилителя. Теперь 144 Вт разделим на 14,4 Вт и получим 10 метров – максимально возможная длинна ленты для подключения к RGB контроллеру на 12А. Но, если светодиодной ленты для освещения нужно проложить 20 метров, а контроллера достаточно только на 10 метров, в схему включают RGB усилитель.

Какой же мощности он должен быть? Для правильного выбора RGB усилителя примем во внимания расчеты по RGB контроллеру, исходя из этого (10 метров х 14,4Вт / 12В рабочее напряжение) получим суммарный выходной ток 12А. Усилителя на 12А или 144Вт будет достаточно для подключения оставшихся 10 метров светодиодной ленты.

RGB усилитель на 12А имеет выходной ток по 4А на канал, исходя из этого, следует, что если подключать к этому усилителю монохромную ленту, то ее возможно подключить уже не 10 метров, а 3 метра, так как будет использоваться только один канал.

Применение светодиодных усилителей дает множество преимуществ, среди которых:

  • возможность подключения большого количества светодиодной ленты в одну схему;
  • значительное снижение нагрузки на контроллер;
  • возможность использование большое количество малогабаритных блоков питания, если это нужно при монтаже;
  • равномерное управления светодиодными лентами.

К недостаткам отнести можно только одно, это то что в данных схемах подключения используется много компонентов. Но в ситуациях, когда монтаж возможен только с усилителями, это не недостаток, а хорошее решение применения осветительной системы.

Покупай выгодно в Foton.ua.

В нашем интернет магазине Вы можете не только купить RGB усилители для светодиодных лент RGB, также можете купить монохромные усилители для одноцветных светодиодных лент. Менеджеры помогут подобрать необходимое оборудование для Вашей схемы освещения но низким ценам и высоком качестве. Доставим по всей территории Украины (Киев, Харьков, Львов, Днепр, Одеса).

Посмотреть все вопросы данной категории

Пульты и блоки

Работа светодиодной ленты с подсветкой может быть эффектна только при грамотной координации. Чаще всего эту задачу решают, применяя особый контроллер (либо диммер). Контролирующее устройство типа RGB используют для лент соответствующего типа. Такой вариант позволяет подобрать гармонично оттенок свечения. Можно влиять не только на окрас цветной ленты, но и на интенсивность светового потока. Если же воспользоваться диммером, то удастся отрегулировать лишь мощность света, а его расцветка останется без изменений.

Этот способ особенно комфортен, обеспечивая контроль на расстоянии. Пульт и особый контроллер могут прилагаться в наборе поставки или покупаться отдельно.

Методики работы контроллеров RGB могут заметно различаться. Так, одни модели регулируют выбор оттенка по усмотрению самих пользователей. Другие рассчитаны на корректировку окраски с учетом той или иной программы. Разумеется, продвинутые устройства объединяют эти два способа и позволяют варьировать программы. Такой метод пригодится, если лента украшает:

  • помещение;
  • фасад;

  • различные части ландшафта (но контроллеры хорошо справляются еще и с цветомузыкальными режимами).

Выбор ленты

Определив место установки, производят выбор самой световой ленты. В своей основе она — множество светодиодов, соединенных между собой и расположенных на длинной пластичной поверхности. Потребление всей полоски и ее элементов рассчитано под определенную мощность, которая указывается на ее упаковке. Обычные параметры питания составляют 12 или 220 В. Вторые, в своей основе, вариация первых, только они оснащаются идущим в комплекте преобразующим блоком. Соответственно, если его нет, придется дополнительно решить вопрос с энергопитанием. В таком случае можно кроме трансформатора воспользоваться аккумуляторной сборкой с подзарядкой, присоединив ее к питанию светодиодной полосы. Кроме перечисленных, изредка встречается лента на 24 В. Для нее также придется приобретать отдельный блок питания.

Основной характеристикой всегда считается яркость световой полосы. Она непосредственно зависит от количества диодов на метр и их типа. Наибольшее распространение получили полупроводниковые элементы с маркировкой SMD 2825, 3528, 5050, 5730 и 5060. Разница между ними только в яркости, а значит, их требуется меньше на 1 м светодиодной полосы. Среднее количество элементов такого отрезка находится в пределах от 30 до 60 штук. Соответственно, потребление каждого метра может достигать 14.4 W, что необходимо учесть при выборе характеристик блока питания.

Средняя длина светодиодных полос на торговых площадках составляет от 0.5 м до 100 м. Ленту можно делить, подключая контакты каждой части к блоку питания. Единственным ограничением служат места, где можно производить разъем линии. Они обозначены на ленте полосками, пунктиром или специальными рисками. Связанно это с устройством светодиодной ленты. Обычно внутренняя схема полосы состоит из множества звеньев, каждое из которых — несколько последовательно соединенных светодиодов (обычно три) с ограничивающим ток резистором. Каждый такой блок присоединен параллельно к следующему в ленте. Разрез можно выполнять только в месте перехода одного звена цепи в другой.

Цвет, выдаваемый диодами, может быть любым, включая варианты с изменяемым спектром при помощи ручного регулятора. Основные цвета, получившие наибольшее распространение — красный, желтый, белый, синий и зеленый. При использовании в помещениях, с датчиком движения для светодиодной ленты, наиболее подойдет белый или желтый спектр излучения.

Выбор питающей системы зависит от доступности подключения общей сети. Если место слишком неудобное для протяжки проводов питания, то может использоваться светодиодная лента на батарейках с датчиком движения. Сенсор зачастую, в таких случаях, уже идет в комплекте и находится на корпусе блока, в котором размещены аккумуляторы.

Как работает автоматическая подсветка на кухонном гарнитуре

Для включения и отключения систем автоматической подсветки используются датчики. Обычно это:

  • Датчик звука – для использования его необходимо настроить, чтобы он реагировал исключительно на звук открытия гарнитур или хлопок.
  • Датчик приближения (движения) – распространенный вариант, который прост в установке и настройке. Работает он таким образом: датчик настраивается на преграду в виде мебельной дверки и как только она открывается, преграда исчезает и датчик подает сигнал о включении света.

Также можно использовать датчик освещенности, который автоматически будет подстраивать количество и интенсивность света на кухне в течение суток.

Преимущества

Преимуществ автоматизации освещения достаточно много, вот основные из них:

  • Экономия электричества. Свет будет включаться автоматически и только в тех местах, где это необходимо. Такая система исключает ситуацию «забыл выключить свет после ухода», тем самым уменьшая счета за электричество.
  • Удобство. У большинства людей на кухне несколько выключателей, розеток, переходников и т.д. Автоматизация позволяет избавиться от всех механических кнопок.
  • Дизайн. С точки зрения дизайна нагромождение электрооборудования выглядит некрасиво. Автоматизированные системы занимают куда меньше места, чем классические переключатели света.

Виды автоматической подсветки

Автоматизировать можно любой источник света, даже тот, который изначально не приспособлен к этому. Это можно сделать с помощью комбинации микроконтроллера и реле. Но на рынке можно найти уже готовые варианты автоматической подсветки, такой как:

Точечный светильник – удобно монтируются на гарнитуру и подсвечивают нужную область.

Споты – группа источников света, которая крепится к стене и фокусируется на определенную территорию.

Световые балки – длинные полосы, которые крепятся к стене и используются для подсветки рабочей зоны.

Одиночные светодиоды и ленты – используются для локального освещения небольших участков, например, шкафчиков, полок и гарнитур.

Все виды подсветки можно купить уже со встроенными датчиками, а можно самостоятельно собрать индивидуальный вариант и добавить нужный функционал.

Проводные датчики

Датчик движения является лучшим вариантом для создания автоматического освещения. Такой элемент можно гибко настроить под любые нужды. К примеру, запрограммировать чувствительность датчика на включение, если в радиусе 50-100 см было обнаружено движение. Установив такой девайс на рабочей зоне или возле плиты, он будет самостоятельно включаться, когда кто-то подойдет к этой области и выключаться после ухода.

Также можно установить звуковой датчик, который будет реагировать на хлопок. На рынке можно найти уже оборудованные датчиком лампы. Такой прибор достаточно вкрутить в патрон и автоматическое включение-выключение света по хлопку создано. К подобным датчикам можно подключить любой элемент освещения.

Беспроводные датчики

Беспроводные датчики стоят намного дороже проводных, но позволяют управлять освещением дома по wi-fi. Простые модели управляют освещением удаленно с помощью пульта. Функционал такого пульта позволяет регулировать количество включаемых ламп, светильников и т.д.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
