Как подключается наружная розетка тройная

Разновидности изделий

По форме, размерам и способу монтажа существуют следующие розетки с тремя гнездами:

внутренние – подойдут, если в квартире скрытый тип проводки;
внешние – встроенная крышка предотвращает доступ пыли в отверстия, у корпуса повышенная защита;
встроенные и накладные – утапливаются в поверхность стены.

Современные производители выпускают модели с заземлением, без него, а также с предохранителем, обеспечивающим выключение в момент короткого замыкания.

У тройных розеток бывают два типа контактов:

лепестковые в процессе эксплуатации теряют свойства жесткости и упругости, могут искрить;
пружинные характеризуются повышенной износостойкостью.

Оптимальный материал контактов – латунь.

Способ установки проводки и розетки

В зависимости от материала, из которого изготовлена несущая поверхность, проводится выбор способа прокладки линий и монтажа приборов.

В соответствии с требованиями СНиП возможны следующие варианты установки:

Внутренняя. Применяется в зданиях, построенных из кирпича и бетона. При достаточной толщине несущих стен практикуется в домах из пеноблоков. Кабели, монтажные коробки и гнезда заглубляются в основание и заделываются строительным раствором. Коммутации скрыты, в случае их повреждения восстановление питания проводится путем вскрытия каналов или монтажа новой линии. Прокладка проводится только по вертикальным и горизонтальным направлениям. Неправильный вариант — диагональный. Подобный подход к экономии материала, времени и сил запрещен нормативными документами.
Наружная. Используется при электрификации строений из древесины, стеновых блоков из ППУ и гипсокартона. Это правило диктуется требованиями пожарной безопасности и низкой несущей способностью оснований. Нужно точно знать, как подсоединить розетку в таких строениях, чтобы система была работоспособной и прочной. Кабели и точки крепятся на поверхности стен открыто или в каналах.

У каждого способа есть свои плюсы и минусы. Выбор делается на основе анализа всех факторов, относительно нормативной базы и удобства пользования.

Составные элементы

Общее устройство электрической цепи в здании одинаково для конструкций внутреннего и наружного типа.

В них входят следующие элементы:

Вводный щиток. В нем установлены предохранители, коммутационные блоки и пакетные выключатели. Из щитка выходит одна или несколько линий.
Кабели. Расходятся по зданию до конечных точек, которыми являются розетки и клавишные выключатели. Мощные устройства (водонагреватели, электрические плиты) рекомендуется подключать напрямую к пакетникам. Тип кабеля определяется исходя из максимальной нагрузки, создаваемой бытовой техникой. Для разводки на потолок хватает линии с жилами сечением 1-1,5 мм. Для нижнего уровня этот показатель должен быть не меньше 2,5 мм.
Розетки. В зависимости от условий эксплуатации выбираются приборы с двумя или тремя клеммами. Гнезда с заземлением следует ставить в санузле и на кухне. Там, где не планируется использование мощной техники, можно монтировать устройства с фазой и нулем.

Счетчик может устанавливаться внутри квартиры, в подъезде или в специальном ящике на улице.

Тип подключения

Выбор розеток в дом определяется типом проводки, которая в нем установлена. В зданиях различной серии проложены кабели с 2, 3 и 4 жилами. Помочь разобраться, для чего они предназначены, поможет маркировка.

Цвет изоляции соответствует таким характеристикам:

красный (коричневый) — фаза;
синий — ноль;
зелено-желтый — земля.

Если все провода окрашены одинаково, необходимо с помощью индикатора установить их принадлежность.

Перед тем как подключить розетку, нужно определить места для размещения бытовой техники.

Коммутацию можно выполнить следующими способами:

Если земля есть, но не подключена — прикручивается ноль и фаза, желто-зеленый провод отгибается и изолируется.
Подходят две фазы — обе жилы скручиваются и крепятся на один контакт или одна из них перебрасывается на соседнее устройство.
Три фазы. Вариант тот же — по проводам к точкам, ноль соединяет три контакта.

Расключение розеток проводится в тех случаях, когда нужно заменить изделие или провести его обслуживание — зачистить контакты, подтянуть болты, плотнее закрепить в коробке.

На какой высоте устанавливать розетки

Электрические точки нельзя устанавливать, где захочется, основываясь на эстетической или практической стороне вопроса.

Существуют следующие нормы размещения приборов:

Схемы подключения

Даже начинающего мастера не ждут какие-то особые затруднения, все предельно ясно, но лучше рассмотреть особенности каждого варианта.

Однофазная сеть без заземления

На схеме обозначены цифрами:

1 — общий автомат;

2 — тот, что отключает фазу на конкретной линии;

3 — нулевая шина;

4 — распределительные коробки, отдельные для каждой розетки;

5 — кабели.

Любой специалист-электрик знает, что фаза должна располагаться слева, однако хозяева нередко нарушают это правило. При неполадках в электросети они создают себе дополнительные сложности при диагностике, а также в случае самостоятельного ремонта.

Однофазная сеть, но с заземлением

В этом случае добавляется всего один элемент под номером 6, это — главная заземляющая шина для защитного проводника (РЕ). Он обозначен зеленым цветом.

Есть и другой вариант, использующийся для хозяйственных построек, если в них обустроен открытый вид проводки. В этом случае заземление проходит по полу — по периметру стен, а к розеткам снизу ведет отдельный провод. Других различий в подводке нет.

Виды тройных розеток, розетки с выключателем

Поскольку речь идет о квартире или о доме, то есть о внутренних помещениях, мы не станем говорить о розетках для улицы и внешних устройствах. оставим их на потом, поскольку и в многообразии встроенных розеток потеряться можно запросто. Конструктивных решений таких розеток есть немного, но конфигураций — тьма. Конструктивно она может быть выполнена на одном каркасе и с одной крышкой, а может быть быть разнесенной на три отдельные розетки с общим корпусом-крышкой.

Отдельного внимания достойны розетки с выключателем. Встроенные конструкции для трех потребителей встречаются крайне редко, но выключатель на розетке может обесточить часть цепи, когда есть уверенность, что он не будет использована долго, тем самым можно исключить появление коротких замыканий или других неприятностей во время отсутствия хозяев.

Особенности розетки с выключателем

Тройная розетка с выключателем

Приборы для трех потребителей с кнопкой отключения удобны тем, что выключатель обесточивает часть электроцепи. Это исключает короткие замыкания или накапливание статического электричества. Особенность устройства – цельный корпус на три гнезда и клавиша выключения.

Совмещенные конструкции отличаются:

универсальностью – устанавливаются на бетонный, каменный, деревянный и гипсокартонный вид стен;
экономичностью – потребуется минимум монтажных траншей и отверстий;
простотой подключения – протягивается общий провод, а не отдельный кабель для каждой точки;
скоростью разметки поверхности за счет одинаковых размеров изделий;
возможностью одновременного управления источниками света и включения электроприборов.

Особенности розетки с выключателем

Совмещенные конструкции отличаются:

универсальностью – устанавливаются на бетонный, каменный, деревянный и гипсокартонный вид стен;
экономичностью – потребуется минимум монтажных траншей и отверстий;
простотой подключения – протягивается общий провод, а не отдельный кабель для каждой точки;
скоростью разметки поверхности за счет одинаковых размеров изделий;
возможностью одновременного управления источниками света и включения электроприборов.

Конструкция тройных розеток

Изделия выполняются на основе корпуса и рабочей части – клемм с пружинами для вилки и контактов, устройством заземления. Современные евророзетки выдерживают силу тока до 16 А, стандартные – до 6 А. Розетки в одном корпусе отличаются большим диаметром круглых отверстий для вилочных стержней. Крышка устройств изготавливается из жаропрочного пластика, сердечник – из керамики. Для монтажа используется специальная горизонтальная и вертикальная панель.

Модули находятся на общем каркасе или на 3-х автономных, соединенных общей панелью. На сегодняшний день используется две модификации тройного блока розеток:

В зависимости от производителя тройной модуль имеет ширину от 212 до 220 мм, высоту от 72 до 80 мм. Размер устройства вместе с накладной рамкой – 160 мм в высоту.

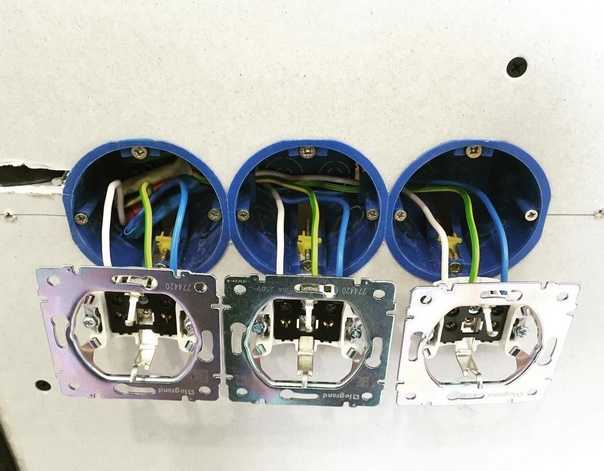

Установка подрозетника

Монтаж блока начинается после выбора места расположения конструкции:

на кухне для единовременного подключения техники прибор лучше поставить над столешницей;
в спальне трехмодульное изделие можно установить за телевизором – провода за экраном будут незаметны;
при монтаже в ванной требуется герметичный влагостойкий блок, расположенный на 60 см от воды.

После выбора зоны монтажа понадобится подготовить инструменты – уровень, рулетку, маркер или карандаш, перфоратор с насадкой-коронкой и насадкой для проделывания штроб.

Разметка поверхности стены

От правильности разметки зависит геометрия конструкции и удобство организации проводки. Чтобы наметить точки монтажа, отталкивайтесь от количества розеток в блоке. При работе пользуйтесь уровнем – он обеспечит ровность расположения устройства.

Расстояние розетки от пола равняется 20-40 см. Между центрами подрозетников – 72 мм. В противном случае не получится точно посадить декоративную панель. Штробление производится строго по горизонтали или вертикали – лучше нарисовать контур лунки.

Просверливание отверстий в стене

Сделать посадочные места под розетку можно посредством штробирования перфоратором с разными насадками. Для доработки участков используются молоток, зубило и несколько отверток.

Сверление осуществляется поэтапно:

Дрелью или перфоратором с насадкой проделывается круглое отверстие. Коронка должна полностью погрузиться в стену.
Штробу ведут строго по вертикали или горизонтали.
Ширину и глубину каналов проделывают под сечения кабеля или размеры гофротрубы.
Остатки бетона удаляются зубилом.
Для ГКЛ или других мягких материалов применяется специальная насадка или острый строительный нож.
На задней части корпуса подрозетника проделываются три отверстия под провода.
Между ними высверливаются 2 отверстия для вспомогательных проводов.

Фиксация подрозетника в бетонной стене

Чтобы подрозетник тройной плотно сидел в гнезде, используется белый алебастр. По причине быстрого схватывания материала смесь готовится небольшими порциями. Густота контролируется визуально.

Посадочную нишу для подрозетника промазывают раствором изнутри и проверяют его крепление. На плотной смеси изделие будет сидеть прочно. Если оно проваливается, добавляют еще алебастра и наносят состав повторно. После установки раствор должен просохнуть 2-3 часа. Наружный пласт материала выравнивается наждачной бумагой.

Определяем возможность подключения розетки

Прежде, чем приступить непосредственно к подключению, следует определиться с возможностью и правильностью принятого нами решения. Для этого следует определить сечение подходящего провода, номинальный ток автоматического выключателя, который питает данную группу, а так же отсутствие запретов на установку розеток в помещении данного типа.

Перед тем, как установить тройную розетку в уже работающую группу электрической сети, следует определиться, выдержит ли автоматический выключатель дополнительную нагрузку. Для этого нам необходимо посчитать возможный номинальный ток в розетке. Делается это путем суммирования номинальных токов самых мощных потребителей электрической энергии, которые могут быть подключены в данной розетке.
Если мы знаем только номинальную мощность этих приборов, то считаем номинальный ток, исходя из формулы I=P/U×cosα.Где I – номинальный ток, Р – номинальная мощность прибора (обычно указывается в паспорте или на корпусе прибора) и cosα – коэффициент мощности электроприбора (найти его значение вам должна помочь инструкция по эксплуатации прибора, но если вы его не нашли, то можно принять равным 1).
Теперь, суммировав все номинальные токи для данной группы, мы можем проверить соответствие автомата этим параметрам. Зачастую автомат требуется заменить на более мощный. Но если розетка предназначена для подключения маломощной видео и аудиотехники, то, возможно, это и не потребуется.

Также если установка розетки тройной в уже существующей группе предполагает контроль сечения питающего провода. Зачастую, если не подходит автомат, то и существующая проводка не будет отвечать новым требованиям. Поэтому опять-таки придется задуматься об ограничениях подключаемой нагрузки для данной группы.
Ну и наконец следует определиться, а можно здесь вообще устанавливать розетку? Монтировать розетку нельзя в ванных комнатах и кладовых помещениях. При этом для ванных комнат есть исключение, которое позволяет выполнять монтаж при установке в цепи питания данной группы автомата УЗО.

Кроме того, если розетка тройная должна быть установлена на сгораемом основании, следует позаботиться о ее пожарной безопасности. Для этого закладные под розетку должны быть выполнены из несгораемых материалов. Обычно для этого применяют изделия из стали.

Инструкция по монтажу

Итак, схема подключения трехклавишного выключателя света выглядит следующим образом:

От лампочек к распределительной коробке поступают шесть проводов. Из них три соединяются между собой и подключаются к нулевому проводнику (этот рабочий ноль идет от щитка, синего цвета). Те три провода из распределительной коробки, что остались незадействованные, соединяются с выходами прибора. Затем, из распределительной коробки необходимо подключить фазу, которая будет одинаковая для трех источников света. Подключение осуществляется к выключателю. Если предусмотрено заземление, желто-зеленые провода от светильников также нужно соединить между собой. Все соединения рекомендуется осуществлять, используя клеммы WAGO.

Данная схема наглядно показывает, как можно подключить трехклавишный тип выключателя и как при замыкании контакта загорается определенная лампочка:

Трехклавишный выключатель с внутренней стороны выглядит следующим образом: на корпусе подробно описывается и показывается, куда следует осуществить подсоединение каждого провода и куда отвести фазу. Схема прибора сзади выглядит так:

На видео инструкции наглядно показано, как подключить тройной выключатель света к сети:

Тройной прибор может работать по такому принципу: подключение одной лампы к первой клавише позволяет включить первый источник света, вторая клавиша – это две лампы, а третья включает дополнительное освещение, в виде бра. Такое подключение дает возможность комбинировать освещение в комнате до семи видов и сделать это может один трехклавишный прибор.

Также существует тройной расцепитель, который помещен с розеткой в один корпус. Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте. Схема подключения трехклавишного выключателя с розеткой в одном корпусе изображена ниже:

Такая схема имеет небольшое отличие от предыдущей. Разница заключается в том, что в данном случае добавляется нулевой провод, который от распределительной коробки идет к розетке. Этот вариант исполнения применяется в тех местах, где розетка используется нечасто, например, в ванной комнате.

На видео примере ниже предоставлена пошаговая инструкция по подключению тройной модели с розеткой:

Вот и все, что хотелось рассказать вам по данному вопросу. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж!

Рекомендуем также прочитать:

Системы дистанционного управления освещением
Что такое умные лампы
Схема электропроводки без распределительных коробок

Плюсы и минусы

Для установки в кухне или комнате бытовых приборов используется несколько розеток. Однако с каждым годом выпускаются новинки, которые подключаются к бытовой сети и существенно упрощают жизнь. Яркий пример:

кондиционеры;
вентиляторы;
локальные обогреватели;
приборы для ухода за волосами, ногтями, внешностью;
увлажнители и ионизаторы воздуха, множество других изделий.

В кухне вовсе может быть огромное количество крупной и мелкой бытовой техники, которая работает только от сети (о расположении розеток на кухне читайте тут). Чтобы не приходилось устанавливать несколько сетевых фильтров, создавая повышенную нагрузку на электросеть, или постоянно переподключать разные приборы в свободных гнёздах, устанавливают тройные розетки.

невысокая цена;
удобство эксплуатации;
лёгкий монтаж;
в случае появления неисправности легко отремонтировать;
могут устанавливаться в подрозетники одинарных предшественников, поэтому сменить одинарную розетку на тройную труда не составит;
не требует подведения дополнительной проводки;
обладают безопасным креплением;
надёжны.

Многим нравится установка вместо тройной несколько одинарных, но близко установленных. Часто это связано с недостатками прибора:

Многосекционные блочные отличаются крупными габаритами, что часто приводит к их механическим поломкам, поскольку повышается нагрузка от нескольких вилок приборов.
Необходимо рассчитывать максимально допустимую нагрузку. Если подключить сразу 3 мощных электроприбора, то перегореть могут розетка, контакты и вся проводка до распределительного короба, что требует трудоёмкого ремонта.
Поскольку вес от трёх вилок разных приборов постоянно будет воздействовать на всю конструкцию, то со временем будет разрушаться декоративное покрытие и корпус из пластика. Это может стать причиной короткого замыкания.

ВажноЧтобы предотвратить эти недостатки, необходимо перед установкой правильно рассчитать мощность подключаемых в неё приборов и взять небольшой запас. Все крепления элементов выполнять качественно

Что собой представляет устройство из 3 разъемов?Розетка независимо от количества посадочных мест в ней имеет стандартную конструкцию:

керамическую сердцевину, на которой содержатся клеммы для нулевого и фазового проводов, иногда и для заземления;
декоративную пластиковую коробку;
металлические пластины, которые обжимают штыри штекера для замыкания цепи.

В двойных и тройных может быть один или несколько подрозетников – это зависит от марки прибора, его конструктивных особенностей. Пластины чаще латунные или медные, поскольку они отличаются более высокой проводимостью и прочностью, чем другие металлы. При этом важен способ крепления проводов, сила их фиксации в клеммах. Чаще всего это отверстия в металлических пластинках, снабжённые для фиксации шурупом.

Необходимо сильно затягивать крепёж, чтобы не нагревались плохие контакты

Особенности розетки с выключателем

Совмещенные конструкции отличаются:

универсальностью – устанавливаются на бетонный, каменный, деревянный и гипсокартонный вид стен;
экономичностью – потребуется минимум монтажных траншей и отверстий;
простотой подключения – протягивается общий провод, а не отдельный кабель для каждой точки;
скоростью разметки поверхности за счет одинаковых размеров изделий;
возможностью одновременного управления источниками света и включения электроприборов.

Основные разновидности

Заводская розетка представляет собой устройство, обеспечивающее безопасное замыкание контактов для бесперебойной подачи электропитания в электрические приборы. Внутри нее расположены клеммы с прикрепленными к ним пружинами и контакты. Снаружи конструкция розетки представляет собой пластмассовую коробку (корпус) с рабочей частью.

Существует два основных вида розеток:

С течением времени необходимость повышения функциональности розеток увеличивается, особенно если речь идет об электроприборах на кухне. По модификации розетки сегодня можно поделить на следующие разновидности:

Вне зависимости от вида и модификации во время установки тройной розетки применяют так называемый способ блочной сборки. Он предполагает монтаж трех отдельных розеток с объединяющей их рамкой

Если есть необходимость приобретать детали отдельно, то при подборе этой рамки необходимо обратить внимание на соответствие ее формы и размеров конструкции

Выбор розетки

Ассортимент этих устройств огромен: и цвет, и форма, и размеры. Кажется, чего проще — выбрать, какая понравилась, и все. Однако, есть производители, которые изготавливают некачественный материал, а чтобы его покупали, делают его красивым. Как выбрать красивую и качественную розетку? Существует два типа:

с лепестковыми контактами;
с пружинными контактами.

Первые проще в изготовлении и поэтому, как правило, дешевле. Их можно использовать для подсоединения маломощных электроприборов или там, где редко вытаскивают вилку, например, телевизор. При больших нагрузках контакты нагреваются и теряют упругость. При частом пользовании розеткой происходит деформация контактов. И в том, и в другом случае между вилкой и контактами розетки появляется зазор, что приводит к искрению и нагреванию. Это, в свою очередь, может вызвать либо короткое замыкание, либо возгорание.

Вторая конструкция более сложная и дорогостоящая. Она имеет подвижной контакт, который прижимается к упору с помощью пружины. Расстояние между подвижным и неподвижным контактами легко меняется, что позволяет часто пользоваться таким устройством. Плотно прижимаясь к вилке, контакт позволяет использовать большой ток, а значит, и мощность.

Второе, на что следует обратить внимание при покупке — материал монтажной площадки — то, на чем крепятся контакты и клеммы для подключения проводов. Они также бывают двух видов:

из керамики;
из пластмассы.

Керамика является не только хорошим изолятором, но и абсолютно не горючая. Не деформируется при изменении температуры. Второй материал также не проводит электрический ток. Но некоторые производители в целях экономии используют горючий материал. Это может привести как к пожару, так и к отравлению ядовитыми газами.

Но и это еще не все. Необходимо проявить проницательность. Для каких целей будет использоваться розетка? А в будущем? Сегодня она будет нужна для подзарядки телефона, а через какое-то время, возможно, к ней подключат мощный пылесос. Будет ли она тогда нормально функционировать? Для этого необходимо знать, какой ток будет через нее проходить. Производители обычно на обратной стороне корпуса указывают напряжение и силу тока, на которые рассчитано устройство.

Продаются готовые трехрозеточные блоки, а также есть отдельная лицевая панель, которая закрывает три рядом стоящие розетки. Выбор будет зависеть и от стоимости, и от приглянувшейся модели. При покупке панели нужно будет подобрать к ней розетки, чтобы они точно подходили друг к другу.

Конструктивные особенности

Конструкция розетки состоит из корпуса и внутренней (рабочей) части. Функционально важными элементами являются клеммы с прикрепленными пружинами под вилку и контакты. Большинство моделей оснащено устройством для подключения заземления. Это помогает снизить напряжение с подключенной техники, повысить системную безопасность.

На теперешнем рынке представлены многочисленные разновидности изделий. При подборе конкретных модификаций следует учитывать особенности использования электрических приборов. Значительное их число совместимо с изделиями типа C6 (евро). Но еще остаются востребованными и стандартные устройства типа C5 (советские). Отличаются они между собой не только внешним видом, но и конструктивными особенностями. Помимо более привлекательного дизайна евророзетки способны выдерживать большую силу тока (до 16A, стандартные – до 6A). Устаревшие модели не оснащены контактами заземления. Круглые отверстия в евророзетках имеют больший диаметр под соответствующие стержни вилки.

Розетки тройные могут различаться по типам контактов. Они бывают лепестковыми и пружинными. Первые считаются не очень надежными. Лепестки со временем теряют жесткость, упругость. Тогда, вставляя вилку, замечают искрение. Пружинные контакты характеризуются большей износостойкостью. Они могут благополучно эксплуатироваться несколько десятков лет.

Подсоединяя тройную розетку к источнику электроэнергии, лучше узнать, что она оснащена латунными контактами. Дополняется высокое качество продукта крышкой из жаростойкой пластмассы и керамическим сердечником.

Основные разновидности

Производители предлагают строенные розетки различных форм. Мастера чаще останавливают свой выбор на устройствах, имеющих квадратную форму. Такие модели считаются более универсальными.

Тройная розетка бывает:

внутренней;
внешней или наружной;
встраиваемой;
накладной.

Для установки всех модификаций пользуются способом блочной сборки. Такой метод позволяет подключить к одному питающему проводу три электроприбора одновременно. Специалисты рекомендуют отказаться от внешних рамок к автономным розеткам, заменив их одной общей накладкой. Подбирается она под контуры внутренней части.

Особое внимание потребителей привлекает тройная розетка, оборудованная выключателем. Конструкция позволяет обесточить блок на кратковременный или продолжительный срок

Так исключаются короткие замыкания либо другие неисправности, когда обитатели отсутствуют в помещении

Так исключаются короткие замыкания либо другие неисправности, когда обитатели отсутствуют в помещении.

Установка тройной розетки производится с применением горизонтальной либо же вертикальной панели. Конструктивно эти блоки выполняются на 1 каркасе или на 3 автономных устройствах под общей накладкой.
