Как подключить трехклавишный выключатель - 5 ошибок, схемы и блок с розеткой

Конструкция и принцип работы трехклавишного выключателя

Трехклавишник сделан в виде коробки из изолятора. Он изготовлен из пожаробезопасной пластмассы. В коробе есть механизм, отвечающий за размыкание и замыкание контактов. Там же установлены клеммы для включения кабеля. В него входят 1 центральный провод и 3 после размыкания. Они идут на лампы.

Дополнительно присутствует механизм крепления и наружные элементы. Они предназначены для защиты и декора. Это рамочная панель из пластика и клавиши. Детали просто снимаются и монтируются на защелках.

Для монтажа освещения 3 комнат или люстры с 3 лампочками нужно подготовить проводку и отверстие для посадки тройного выключателя на три лампочки.

Конструктивные особенности прибора

Каких-либо существенных отличий трехклавишных выключателей от одно- и двухклавишных нет. Как и приборы других конструкций, тройные выключатели состоят из двух следующих частей:

рамки;
клавиш;
привода клавиш.

Тройной выключатель с розеткой удобен тем ,что совмещает в себе одновременно два электроприбора Рамка и клавиши изготавливаются из особого, устойчивого к воздействию высоких температур пластика. Крепление рамки к механизму осуществляется посредством защелок, реже — винтов. Если прибор внутреннего исполнения, то сам прибор погружается в подрозетник и фиксируется в нем при помощи распорок.

Главными частями рабочего механизма считается привод с подсоединенными контактами и сами клавиши из пластика. В выключателях с тремя клавишами имеется 4 контакта, из которых 3 направляются к источникам света, а один — к питающему проводу. Обычно в устройствах устанавливаются медные контакты, а толщина их подбирается в зависимости от сетевой силы тока.

На всех элементах выключателя производители обычно делают соответствующие обозначения — максимальную силу тока и рабочее напряжение. Для еще большей экономии многие производители выпускают выключатели, совмещенные с розеткой.

Правила техники безопасности при установке

Все работы необходимо выполнять в соответствии с основными правилами техники безопасности. Это позволит избежать повреждений устройства и несчастных случаев

Важно соблюсти следующие требования:

Перед выполнением работ отключение электричества в помещении и разрыв цепи обязательны.
Пользоваться можно только специализированными приборами и инструментами с каучуковой или пластмассовой изоляцией.
Электропровод должен быть соответствующей длины. Применять слишком длинный небезопасно.
При необходимости соединения проводов лучшим вариантом крепления является спайка.

Следует избегать покупки дешевых изделий. Использование шлейфа при монтаже может снизить безопасность установки

Важно отследить состояние изоляции и при необходимости использовать пластиковые трубки для проводов. Провода и розетка должны соответствовать имеющейся мощности

Таким образом, для того, чтобы качественно и быстро осуществить монтаж тройной розетки, необходимо правильно подбирать механизмы и материалы, а также обеспечивать максимальную безопасность во время работы. При этом лучший вариант установки — три розетки со своими подрозетниками, скрепленными сплошной рамкой.

Источник

Как правильно выбрать трехклавишный выключатель?

Главный совет в таком вопросе — это остерегаться дешевых китайских поделок. Причем только при выборе тройного выключателя, а электротоваров вообще. Во всем остальном следует полагаться только на свой вкус и финансовые возможности. На современном рынке выбор трехклавишных устройств настолько богат, что подобрать их под свой интерьер не составит никакого труда.

Тройные выключатели бывают нескольких видов:

проходные;
с индикаторами.

Проходные устройства чрезвычайно удобны для установки в длинных помещениях (коридорах, проходах или на различных этажах). Принцип работы таких устройств прост: на входе в коридор освещение включается при помощи одного прибора, а на выходе свет отключается другим прибором. Не нужно ходить во тьме и искать как включить свет.

При выборе тройного выключателя следует ориентироваться на несколько простых правил:

перед приобретением следует внимательно осмотреть устройство — на поверхности не должно присутствовать никаких заусенцев, повреждений, изменения окраски;
клавиши должны ходить легко и четко, издавая при этом легкие щелчки;
на обратной стороне прибора обязательно должна присутствовать схема подключения;
клеммы контактов должны вращаться без труда и надежно прижимать провода;

Несколько полезных советов

Когда будете выбирать модель совмещённой розетки с выключателем, отдайте предпочтение изделию, у которого на лапках по два зубца. В стене такие блоки фиксируются более надёжно и крепко.
Если есть необходимость подключения нескольких бытовых приборов одновременно, используйте розеточный блок. Чаще всего он применяется на кухнях, где постоянно работают холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор.
Когда будете покупать подрозетники, выбирайте модели, у которых стенки внутри имеют ребристое исполнение. При монтаже коммутационного аппарата распирающие лапки будут цепляться надёжнее.

Со всеми недостатками и преимуществами такого совмещённого блока, вы теперь знакомы. Знаете, как установить и подключить подобное коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет. Повторимся ещё раз, для хозяйственных помещений это очень удобный вариант, для жилой комнаты лучше применять раздельный вариант.

Устройство и схема

Это коробочка из изолятора (пожаробезопасного пластика), в которой установлен тройной механизм размыкания/замыкания контактов, клеммы для подключения проводов: общего провода (фаза от автомата или распредкоробки), три провода после размыкания, идущие на лампы.

Еще имеется механизм крепления и внешние защитно-декоративные элементы: пластиковая рамка-панель и клавиши, легко снимаемые и устанавливаемые на защелках.

Чтобы подключить освещение трех комнат или люстры с тремя группами лампочек к тройному выключателю, необходимо заранее подготовить проводку и посадочное отверстие для выключателя. Должно получиться так, как показано на схеме.

На показанной схеме нулевой провод через распределительную коробку разведен по всем лампам (через потолок или верхнюю горизонтальную штрабу), а фаза подводится к выключателю. После выключателя каждый из проводов подводит фазу к своей лампе, то есть делается три штрабы — на каждую лампу по одной. Это не всегда хорошо.

Преимущества трехклавишных устройств

Комфорт современной жизни во многом зависит от наличия в доме большого количества источников освещения, зачастую даже в несколько раз превосходящего потребность человека.

Трехклавишный выключатель является по-настоящему необходимым прибором в современных домах и квартирах

Тройные выключатели в основном применяются в домах нестандартной конфигурации в таких случаях:

когда требуется организация управления освещением нескольких помещений из одного узла;
при наличии в комнате многоуровневой системы освещения.

Трехклавишные устройства обладают некоторыми преимуществами перед всем привычными переключателями по причине своих конструктивных особенностей:

упрощение устройства проводки в стенах и других конструкциях;
улучшение внешнего вида помещения;
снижение расхода отделочных материалов.

По причине частого использования такие приборы имеют не слишком продолжительный срок службы, составляющий порядка 8-10 лет. Выход из строя выключателей чаще всего происходит из-за двух неисправностей:

механических (поломка корпуса и крепежа);
электрических (разрушение контактов).

Установка с двумя кнопками

Замена одноклавишного выключателя на двухклавишный осуществляется по тому же алгоритму, что и в случае с одноклавишным переключателем.

Есть отличие: понадобится подключить три фазовых проводника на клеммы L1, L2 и L3. Для трехклавишного устройства используем четыре проводника: к фазе — один, и по одному к каждому контакту.

Не в каждом случае используются провода привычных цветов: красный для фазы, черный (синий) для нуля. В зданиях старой постройки и в частных домах цветовая схема часто отличается. Встречаются и одноцветные провода. Рекомендуется искать нужные провода с помощью индикатора.

Как подключить трёхклавишный выключатель: пошаговые действия

Последовательность действий при подключении трёхклавишного выключателя следующая:

Отключение общего питания (или группы освещения) на распределительном щитке. Это необходимо для обеспечения безопасности проводимых работ. Предохранительные пробки
Демонтаж выключателя. Если выключатель новый, разборка его состоит в отсоединении корпуса от цоколя и ослаблении клеммных креплений. В некоторых современных приборах клемма устроена по принципу защёлки, отпускать её не нужно. Провод просто заводится в отверстие и там автоматически фиксируется. Кроме этого, чтобы закрепить выключатель в подрозетнике, необходимо на один, два оборота винта, ослабить натяжение распорных ножек. Винты распорных ножек
Подключение проводов к выключателю. Самый ответственный момент. Необходимо разобраться в 4 проводах. Один закрепляется в общей клемме, из него «фаза» будет подаваться на все три лампы. Остальные 3 подключаются в желаемом порядке. Например, один питает центральную люстру, второй включает настенное бра и третий — островное освещение над диваном в гостиной. Или, если люстра имеет 6 ламп, поочерёдное включение 3 пар. Очищение от изоляции удобно делать при помощи стриппера, но можно и обычным ножом. Длина оголённого провода не должна превышать 10 мм., так, чтобы после погружения её в гнездо клеммы, снаружи оставалось не более 1 мм. Если зажим клеммы винтовой, затягивать его нужно достаточно прочно.
Крепления проводов в клеммах
Подключение проводов в распределительной коробке. Самым надёжным соединением проводов считается пайка. Не зря распределительную коробку ещё и сегодня электрики часто называют «распаячной». Однако работа эта требует навыков и наличия паяльника со всеми принадлежностями. Поэтому, в большинстве случаев провода соединяют клеммниками, коих в продаже имеется большое разнообразие. По техническим характеристикам такое подключение практически ничем не уступает пайке, а в некоторых случаях даже более прогрессивное (например, когда совершается переход от алюминиевой жилы на медную). В крайнем случае, допустима и обыкновенная скрутка металлических жил, которую делают при помощи плоскогубцев. Оголять изоляцию в распределительной коробке также следует лишь настолько, что бы обеспечить надёжность крепления, не больше. Все стыки кабелей необходимо тщательно заизолировать, чтобы они не могли контачить между собой. Соединение проводов в распределительной коробке
Проверка правильности подключения. Окончательно подсоединив все провода, перед финальной сборкой можно проверить работу всей схемы. Для этого включают питание на распределительном щитке, тестируют переключатель и снова отключают ток в сети.
Сборка распределительной коробки и выключателя. Если всё работает в штатном режиме, провода в распределительной коробке аккуратно укладываются внутрь и закрываются крышкой. Выключатель устанавливается в подрозетник. Для этого винты распорных ножек закручиваются по часовой стрелке. Отжимать их нужно равномерно с каждой стороны, чтобы цоколь в итоге оказался прочно закреплённым по центру отверстия. Но перетягивать тоже не следует, если затянуть слишком сильно, ножки могут проколоть пластмассовый корпус подрозетника и выключатель будет в нём «болтаться». После этого навинчивается защитный корпус и в пазы вставляются клавиши. Сборка завершена. Выключатель в сборе
Включение общего питания.

Кроме первого и последнего пунктов, порядок работы может меняться, это не имеет принципиального значения. Можно, например, вначале соединить провода в установочной коробке, а затем монтировать непосредственно выключатель.

Важно другое. Согласно правилам установки электроприборов (ПУЭ), подключить устройство необходимо так, чтобы происходило размыкание именно фазового проводника тока. Если поменять местами «фазу» и «ноль» всё будет работать, но на лампе постоянно будет напряжение

Если поменять местами «фазу» и «ноль» всё будет работать, но на лампе постоянно будет напряжение

А это чревато ударами тока в случае неосторожного прикосновения к оголённым контактам при замене лампочки. Кроме того, правилами регламентируется положение клавиш. Включаться свет должен нажатием кнопки вверх, а выключаться — нажатием вниз

Включаться свет должен нажатием кнопки вверх, а выключаться — нажатием вниз.

Схема подключения трёхклавишного выключателя принципиально не отличается от схемы подключения одно или двух клавишных. Разница лишь в количестве управляемых точек освещения.

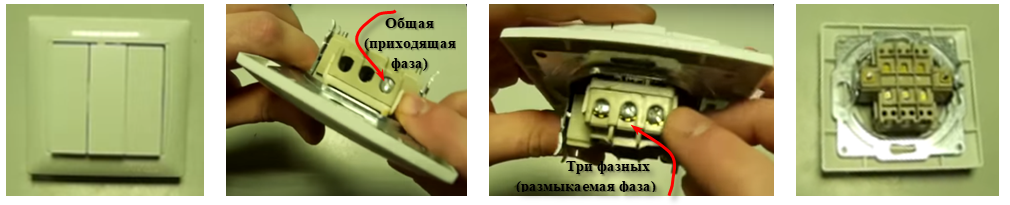

Пример пошаговой установки выключателя

Конструкция

Каких-то особенных отличий в конструкции этих выключателей нет. Принцип действия один и то же, что и для двух- или одноклавишных.

Рассмотрим основные элементы коммутационного аппарата.

Клавиши и рама, так называемые защитные элементы. Для их изготовления применяют специальный термостойкий пластик. Клавишами непосредственно происходит включение и отключение выключателя.

Рабочий механизм, или привод, который приводит в действие клавиши. Рама соединяется с рабочим механизмом специальными защёлками или винтами. Вся эта конструкция в собранном виде монтируется в монтажную коробку и фиксируется в ней специальными распорками.

Подключаемый трёхклавишный аппарат должен иметь четыре контакта – один, чтобы подсоединять провод питающей сети, ещё три будут обеспечивать соединение выключателя с элементами освещения. Материалом для контактов, как правило, служит медь, размер варьируется в зависимости от сечения провода и подключаемой нагрузки.

Использование такого вида выключателей более интенсивное по сравнению с другими, поэтому средний срок их службы от 8 до 10 лет. Основных причин, по которым устройство может выйти из строя, может быть две:

Механическая — повредились крепёжные элементы, разрушился корпус.
Электрическая — повреждение контактов.

Не пытайтесь при той или другой поломке заменить какие-то составляющие в трёхклавишном выключателе, аппарат следует поменять полностью. Лучше будет, если это сделает профессиональный электрик с соблюдением всех правил безопасности. Хотя если вы хорошо знакомы с электротехникой, имеете навыки работы с электроинструментом, понимаете, что такое «фаза» и «ноль», для вас не составит особого труда сделать это самостоятельно.

Кол-во блоков: 10 | Общее кол-во символов: 13297 Количество использованных доноров: 4 Информация по каждому донору:

Ремонт выключателя в холодильнике

Очень часто с такой неисправностью сталкиваются владельцы стареньких холодильников. Хотя низкая температура и высокая влажность часто приводят к поломкам световых приборов даже в более современном холодильнике, и выключатель – не исключение. Однако пугаться и отправлять прибор на свалку из-за этого уж точно не стоит, ведь разрешить такую проблему очень легко.

По сути, ремонт выключателя света холодильника своими руками осуществляется аналогично починке обыкновенного устройства. Сначала холодильник необходимо освободить от всего лишнего, в том числе и полок. Затем прибор следует обесточить. Затем производится такой же осмотр, как и в случае с простым выключателем, и выявляется причина поломки. После произведения соответствующего ремонта выключатель нужно установить в обратном порядке.

Как видите, ремонт выключателя света в квартире, доме и даже в холодильнике производится чрезвычайно легко и довольно быстро!

Ошибки при монтаже

Многие задаются вопросом, как подключить трехклавишный выключатель с розеткой, чтобы работа была выполнена качественно, и все функционировало правильно. Часто при подключении блока розетки с выключателем что-то идет не так, в итоге люстра не загорается.

Рассмотрим ошибки, которые могут иметь место при подсоединении устройств:

Розетка функционирует, а выключатель нет. Если перепутали «фазу» и «ноль», то так и произойдет. То есть на общую линию выключателя перемычкой запущена L вместо N. Для исправления ситуации необходимо все проверить индикатором и переделать;
При монтаже соединений блока или замене старого проверяют напряжение в проводах. Часто электрики на устройство заводят отдельные проводки, и одновременно бывает два питания. Поэтому, собрав образец по схеме, нередко создается короткое замыкание;
Две клавиши не работают до тех пор, пока не нажимают на третью. Значит, неправильно провели подсоединение «фазы». Вместо общего входа она запущена на выход третьей клавиши. Для исправления индикатором необходимо проверить напряжение контактов. Если он засветиться во всех случаях, значит, выключатель разрывает «ноль», то есть в щитке кто-то перекинул провода. Для исправления выкручивают лампочки и проверяют «фазные» проводники. Находят «ноль» (общий) и перекидывают его на центральный контакт трехклавишного выключателя;
Электрики не рекомендуют оставлять устройство розетки в блоке, подсоединенным через одну клавишу, хотя это и удобно, так как при нажатии свет пропадает. Это объясняется тем, что в розетку часто подсоединяют различные бытовые приборы, например, фен от 1,5 до 2 кВт. Также сюда могут быть подключены удлинители или тройники. Контакты устройства не рассчитаны на такое напряжение. В лучшем случае блок отключится и перестанет работать, в худшем – произойдет возгорание.

Выбор устройства

Проходной выключатель: принцип работы и подключение

Поскольку выбор достаточно большой, можно найти соответствующую интерьеру комнаты модель. Устройства также различаются функционально:

Обычные выключатели.
Устройства с индикацией, которая может включаться в темноте для обозначения места его расположения или обозначать, какая клавиша включена.
Проходные переключатели. Устанавливаются в разных местах длинных коридоров или проходов, на лестницах, разных этажах и др. Через них можно управлять одним или группой светильников из разных мест.

На корпусе изделий не должно быть царапин, заусенцев, потертостей и других повреждений. Клавиши должны легко переключаться с характерными щелчками, а клеммы – прочно фиксировать подключаемые провода. Надежно работают самозажимные клеммы, более удобные в применении. Достаточно вставить провод в отверстие, и он будет зафиксирован

Здесь важно грамотно его вынимать при необходимости. Для этого в устройстве есть специальные защелки, которые отжимаются

Если выдергивать провод из отверстия, разъем может выйти из строя.

Обзор известных производителей

Выбрать трехклавишный выключатель в наши дни не составляет труда. В зависимости от требований покупателя множество известных и не очень известных производителей стремятся представить достаточно большой ассортимент своей продукции. Основное отличие моделей заключается в дизайне, используемых материалах и, естественно, в цене.

Производитель	Достоинства	Недостатки	Стоимость, руб.
Gira	Невысокая стоимость, простота установки	Небольшой диапазон расцветок и дизайна	300-600
Legrand	Вертикальное и горизонтальное исполнение, отлично вписываются в любой интерьер	Стоимость выше средней	600-750
ABB	Высокая функциональность	Небольшой диапазон расцветок и дизайна	150-200
Fede	Отличный дизайн	Высокая цена	500-2500

Комбинированные тройные приборы

Тройной выключатель, совмещенный с розеткой, представляет собой комбинированный вариант исполнения. Он подходит лишь для установки в определенных местах, где управлять включением светильника и пользоваться розеткой будет удобно. Самое подходящее место для этого – туалетный столик в ванной, обустраиваемый при необходимости подключения фена или плойки с одновременным включением освещения.

Установить и подключить такой модуль можно и в привычном для него месте – на стене.

Однако в этом случае нарушаются положения действующих стандартов. Согласно ПУЭ, высота расположения выключателей должна соответствовать уровню предплечья человека. В этих же требованиях оговаривается, что розетке положено находиться на уровне не более одного метра от пола. К неудобствам такого расположения также относят сложности с включением его в действующую проводку. Чтобы подключить комбинированный прибор, потребуется дорабатывать схему электропроводки или протягивать до него отдельные провода, что не совсем эстетично.
