Как выбрать ток отключения дифавтомата 10ма или 30ма? тип «a» или «ac» и характеристику расцепителя «b» или «c»?

Автоматы ABB. Принцип срабатывания

В нормальном режиме работы автоматы ABB пропускают через себя ток, не превышающий номинальный, бесконечное время. Но если в линиях, на которых установлены автоматы ABB, возникает перегрузка (ток – который не значительно превышает номинальный), и в этом случае автоматы ABB отключает тепловой расцепитель. Биметаллическая пластина(5) теплового расцепителя нагревается (перегрузка) и приводит в действие механизм отключения автомата ABB. Срабатывание теплового расцепителя при превышении I ном. от 1,13 до 1,45 произойдет за время превышающее 1 час, свыше 1,45 от I ном. за время меньше 1-ого часа. То есть тепловой расцепитель будет отключать автомат ABB, когда вы на этот кабель подключите несколько обогревателей и электрических чайников.

Если же на линии и устройствах, подключенных к ней, происходит короткое замыкание, т.е. «появляется» ток в несколько раз, превышающий номинальный, в этом случае у автоматов ABB срабатывает электромагнитный расцепитель, который и отключает автоматы ABB. Ток в разы превышающий номинальный, протекает по обмотке соленоида (9), наводит магнитный поток который перемещает сердечник катушки, размыкая контакты у автомата ABB. В отличие от теплового расцепителя, электромагнитный срабатывает за доли секунд, практически мгновенно отключая автоматы ABB.

Характеристики электромагнитного расцепителя

По характеристике срабатывания электромагнитного расцепителя, автоматы ABB делятся на следующие типы (классы):

Автоматы ABB тип B (3-5)*Iном – для жилых и коммерческих помещений, повсеместно используются в Европе. Я рекомендую ставить автоматы АББ с характеристикой B на все кабельные линии в квартирах и частных домах, за исключением тех, которых большие пусковые токи (насосы, двигатели и др.).

Автоматы ABB тип С (5-10)*Iном – самый распространенный тип в России. В старых сетях, где линии в плохом состоянии, и токи КЗ могут быть небольшими, автоматы ABB типа C могут вообще не сработать. В новых щитах правильно ставить автоматы “В”.

Автоматы ABB тип D от (10-20)*Iном – применяют в основном в промышленности, в цепях управления двигателей, станков, низковольтных трансформаторах и других устройств, где большие пусковые токи.

Автоматы ABB тип К от (10-14)*Iном – применяют для защиты электродвигателей, трансформаторов и цепей управления.

Автоматы ABB тип Z (2-3)*Iном – защита цепей управления от КЗ и небольших продолжительных перегрузок.

Обозначение характеристики (типа) электромагнитного расцепителя у автоматов ABB наносится на корпус.

В зависимости от чувствительности (типа электромагнитного расцепителя), автоматы ABB выпускают с разными номинальными токами. Т.к. автоматы с характеристикой В более чувствительны, чем C и D, то ABB менее 6 А их не делает:

Автоматы ABB тип B (номинальные токи от 6 до 63 А)

Автоматы ABB тип С и тип D (номинальные токи от 0,5 до 63 А)

Как выбрать ток отключения дифавтомата 10мА или 30мА? Тип «A» или «AC» и характеристику расцепителя «B» или «C»?

Дифавтоматы выполняют двойную функцию (защищают от утечек электричества и коротких замыканий) и полностью заменяют комплект УЗО и автоматического выключателя. При выборе дифа, необходимо учитывать такие характеристики:

  • Номинал автоматического выключателя (А);
  • Утечка, при которой срабатывает механизм (мА);
  • Характеристика расцепления («A» или «AC»);
  • Тип механизма (электронный или электромеханический);
  • Характеристика расцепления автомата (B или D).
  • Как рассчитать и определить нужный «для себя» дифавтомат?
  • Какой номинал расцепителя выбрать?
  • Характеристика расцепления «A» или «AC»?
  • Какой тип расцепителя выбрать?
  • Выбираем характеристику расцепления автомата: «B» или «C»

Відмінність ПЗВ від диференціального автомата за функціональним призначенням

Обидва ці прилади є захисними пристроями. ПЗВ спрацьовує, якщо в мережі, яку він захищає, струми у фазному й нульовому дротах неоднакові, тобто з’являється струм витоку. Ця ситуація небезпечна тим, що власник може отримати удар струмом, якщо доторкнеться до ушкодженого обладнання.

Але якщо одночасно увімкнути всі наявні в будинку електроприлади, тобто навмисне створити перевантаження, ПЗВ не спрацює. А проводина, якщо немає інших пристроїв захисту, може згоріти разом з ПЗВ.

Висновок: ПЗВ не захищає мережу від перевантаження й короткого замикання. У той час як багато хто думає, що, встановивши в мережі ПЗВ, вони убезпечать себе від будь-яких неприємностей.

Диференціальний автомат – це пристрій, що сполучає в собі автоматичний вимикач і ПЗВ. Іншими словами, диференційний автомат може захистити проводину в будинку і від коротких замикань, і від перевантажень, а також і від струмів витоку. Застосовуючи замість ПЗВ дифавтомат, власник будинку, по суті, гарантовано захистить себе від вище описаних неприємностей.

Висновок: основна відмінність дифавтомату від ПЗВ полягає в тому, що дифавтомат захищає мережу і від коротких замикань, і від витоку струму і від перевантажень.

Однак є ще деякі обставини, що можуть вплинути на вибір пристрою. Це може бути наявність вільного місця на DIN-рейці електричного щитка. Тим паче, що ПЗВ, незалежно від моделі, має бути захищений від перевантаження або короткого замикання ще й автоматичним вимикачем. Для нього теж потрібно знайти місце. Якщо вільного місця для монтажу на щитку немає, то питання відпадає сам собою.

Якщо основне завдання – захистити пральну машину або, наприклад, бойлер, то встановлення дифавтомата може бути цілком удосталь. Головне – правильно підібрати його технічні характеристики відповідно до навантаження.

Якщо ж потрібно захистити від пошкодження цілу лінію, що містить групу розеток, світильників і тому подібного, то використання ПЗВ буде більш раціональним рішенням. Пояснюється це досить просто – якщо навантаження на мережу згодом зросте (наприклад, під час під’єднання нових приладів), то диференційний автомат буде регулярно вимикатися під час перевантаження, і його доведеться змінити з розрахунком на більший номінальний струм. А в разі, якщо встановлено ПЗВ, змінити доведеться тільки автоматичний вимикач.

Не можна не згадати й цінові нюанси. Якщо захист ділянки проводини, що складається з ПЗВ й автоматичного вимикача, з якоїсь причини вийшов з ладу, то треба замінити тільки один із цих пристроїв. Але якщо (незалежно від причини) з ладу вийшов диференційний автомат, міняти його доведеться повністю, що більш витратно.

У разі, якщо ПЗВ з якихось причин вийшов із ладу, живлення квартири або будинку можна (хоча й дуже не рекомендовано) тимчасово відновити за допомогою встановлення перемички між вимикачем і навантаженням. Якщо ж проблема виникла з дифавтоматі, то відновити живлення можливо лише, якщо ви маєте в наявності резервний дтфавтомат або автоматичний вимикач.

Характеристика расцепления «A» или «AC»?

Более популярный тип «AC» — срабатывает исключительно на переменный ток с синусоидной кривой. Чаще всего это происходит из-за повреждения изоляции бытовой техники (холодильники, стиральные машины, бойлеры и прочее), когда оголенная фаза касается металлического корпуса.

Но иногда в электроприборах возникают утечки, на которые дифференциальная защита не срабатывает. Например, она не реагирует на постоянный или пульсирующий ток, образующейся в блоках питания электроники. Тем не менее «AC» — самый простой и распространенный диф, и еще такая защита на 30% дешевле, чем «A». Как правило, на корпусе маркируются значком в виде синусоиды.

«A» — более чувствительный расцепитель, предотвращающий любую утечку, включая пульсирующий и постоянный токи, вырабатываемые в электронике с микросхемами, начиненными полупроводниками (резисторами, тиристорами, диодами и т.д.). Это более чувствительная защита. Маркировка в виде синусоиды сверху и двух кривых снизу.

Европейские страны постепенно отказываются от «AC», переходя на «A», как более надежный и безопасный. Тем не менее «AC» можно свободно применять для электроприборов без электронной «начинки». В инструкциях некоторых электроприборов указано, что они могут быть защищены только УЗО (или дифавтоматом) типа «A».

Принцип работы и конструкция

Дифференциальный автомат обеспечивает защиту электрической проводки на объекте и от короткого замыкания, и от перегрузки, а также и от дифференциальных токов. Установив вместо начального автомата дифавтомат, можно практически обезопасить и себя, и электропроводку в доме.

При изготовлении корпуса дифавтоматов используется диэлектрический материал. Конструктивно они выглядят похоже на УЗО или автоматический выключатель, только имеют большие размеры. Снизу присутствует защёлка для установки на DIN-рейку.

Дифференциальный автомат — это устройство, способное работать в режиме УЗО или как обычный автоматический выключатель. Для подключения устройства к электрической сети необходимо взвести управляющий переключатель в положение «включено». Устройство имеет клеммы под зажим, предназначенные для подключения входной и выходной линий.

Дифавтомат состоит из двух частей. Первая часть, защитная, не что иное как модуль дифференциальной защиты. Главная его задача — проведение анализа тока утечки (дифференциальный ток). Вторая часть, выключатель, используется для механического разрыва линии электропередачи, при появлении нештатных ситуаций. Рассмотрим принцип работы на примере дифференциального автомата АВВ.

Защитная часть работает по принципу УЗО. Главным элементом является трансформатор, он состоит из тороидального сердечника с двумя обмотками. Протекая по цепи в прямом и обратном направлении, ток создаёт в каждой обмотке своё переменное магнитное поле, магнитные потоки которых равны по величине, но различны по направлению. В результате чего результирующий магнитный поток в сердечнике равен нулю.

Если где-то на электрической линии происходит нарушение изоляционного слоя или корпус оборудования находится под разностью потенциалов, в этих местах при касании происходит утечка тока. В результате нарушается уравновешенность магнитных потоков и под воздействием поля во вторичной обмотке наводится электродвижущая сила (ЭДС). При появлении ЭДС возникает ток, воздействующий на реле, подключённое к силовым контактам.

Для проверки этой части устройства на лицевую поверхность выводится кнопка, которая имитирует появление тока утечки. Обычно она маркируется как «Тест». Если её нажать, электрическая цепь разорвётся. Производители рекомендуют проводить проверку устройства не реже одного раза в месяц.

Вторая часть работает следующим образом. Ток подводится к катушке соленоида, а с неё на биметаллическую пластину. Пластина имеет вид полоски из двух спрессованных металлов с отличающимися коэффициентами теплового линейного расширения. Пластина и соленоид называются расцепителями. Существует два условия, при которых автоматический выключатель рассоединит электрическую цепь: перегрузка и короткое замыкание.

В режиме перегрузки выключение происходит с помощью биметаллической пластинки, способной изгибаться под действием тепла. При возрастании потребляемой мощности растёт ток. В результате пластинка нагревается, меняет форму и разрывает контакт. Соответственно, разрывается и электрическая цепь. Величина тока, при котором пластина разрывает контакт, настраивается на заводе изготовителе.

В режиме короткого замыкания используется принцип соленоида. При увеличении магнитного поля приводится в движение соленоид, который и разрывает электрическую цепь. Для рассевания искры, которая возникает при разрыве цепи, в конструкции используется дугогасящая камера. Рассеивающая её на параллельно стоящих в ней пластинах.

Таким образом можно отметить основные части конструкции:

  • токовые клеммы;
  • расцепитель:
  • рычаг управления;
  • регулировочный винт расцепителя;
  • дугогасящая камера;
  • магнитоэлектрические реле;
  • дифференциальный трансформатор.

Устройство защитного отключения выпускается либо электромеханическое, либо электронное. Отличие их в том, что первый тип не требует дополнительного питания, так как ток для срабатывания реле берётся из промышленной сети. Трансформатор для получения требуемой величины силы тока делается большим, соответственно и сам автомат имеет крупнее габариты, чем электронный. Электронные устройства дополняются усилителем для сигнала, регистрируемый ток утечки, проходя через него, увеличивает своё значение.

Такой конструктив характерен не только для дифавтомата abb, но и для других производителей.

Какой дифавтомат выбрать

Дифференциальный автомат соединяет в себе одновременно три функции, защита проводки от короткого замыкания, защита проводки от перенапряжения и защиты человека от удара электрическим током или утечки электричества. При планировании проводки в квартире или доме можно рассчитать количество потребителей тока, которые планируется подключать к сети, подсчитать время их работы и что будет включаться одновременно, а что нет. И ошибиться

Дифференциальный автомат устанавливается для тех мест, где возможно поражение электрическим током. В квартире под дифавтоматы подключают розетки и выключатели в ванной комнате и кухне. Именно в этих местах наиболее вероятно поражение током, т.к. имеется избыточная влажность и опасность протекания от соседей сверху. Если в вашем случае есть места, где также есть опасность контакта электрики с водой, например сауна, бассейн или холл с фонтаном, то такие комнаты следует также запитать через диф-автомат.

Каждая такая комната запитывается двумя контурами, каждый из которых подключается через отдельный автоматический дифференциальный автомат. Это контуры освещения и розеток:

  • Розетки – автомат на 16А, тип С;
  • Освещение – автомат на 10А, тип С;

Под отдельный диф-автомат подключаются:

  • Проточный водонагреватель;
  • Накопительный водонагреватель;
  • Электроварочная панель;
  • Электродуховой шкаф;
  • Кондиционер.

Проточный водонагреватель, электроварочная панель и электродуховка подключаются под диф-автоматы на 25А, тип С. Кондиционер и накопительный водонагреватель под автоматы на 16А тип С.

Важно. Если варочная панель и духовка – это два разных прибора, то они должны подключаться под разные диф-автоматы

Не стоит подбирать отдельный дифавтомат для стиральной машины, микроволновки или пылесоса. Все эти приборы рассчитаны на включение в обычную электросеть, а значит отдельно беспокоиться об их безопасности не стоит.

Видео о технических характеристиках дифавтоматов

Ролик подробно описывает технические характеристики дифференционных автоматических выключателей. Видео будет полезно тем, кто ищет более углубленную информацию по теме и решает специфические вопросы по электрообеспечению офиса, производственного участка или иного коммерческого помещения.

Монтаж наружной розетки своими руками, подробная инструкция Встраиваемые в столешницу розетки экономят рабочую площадь стола и не портят внешний вид Инструкция по установке герметичного выключателя открытого типа Правильная и удобная установка розеток в квартире

Все права защищены 2019

«Электрика в доме»

Отечественные модели

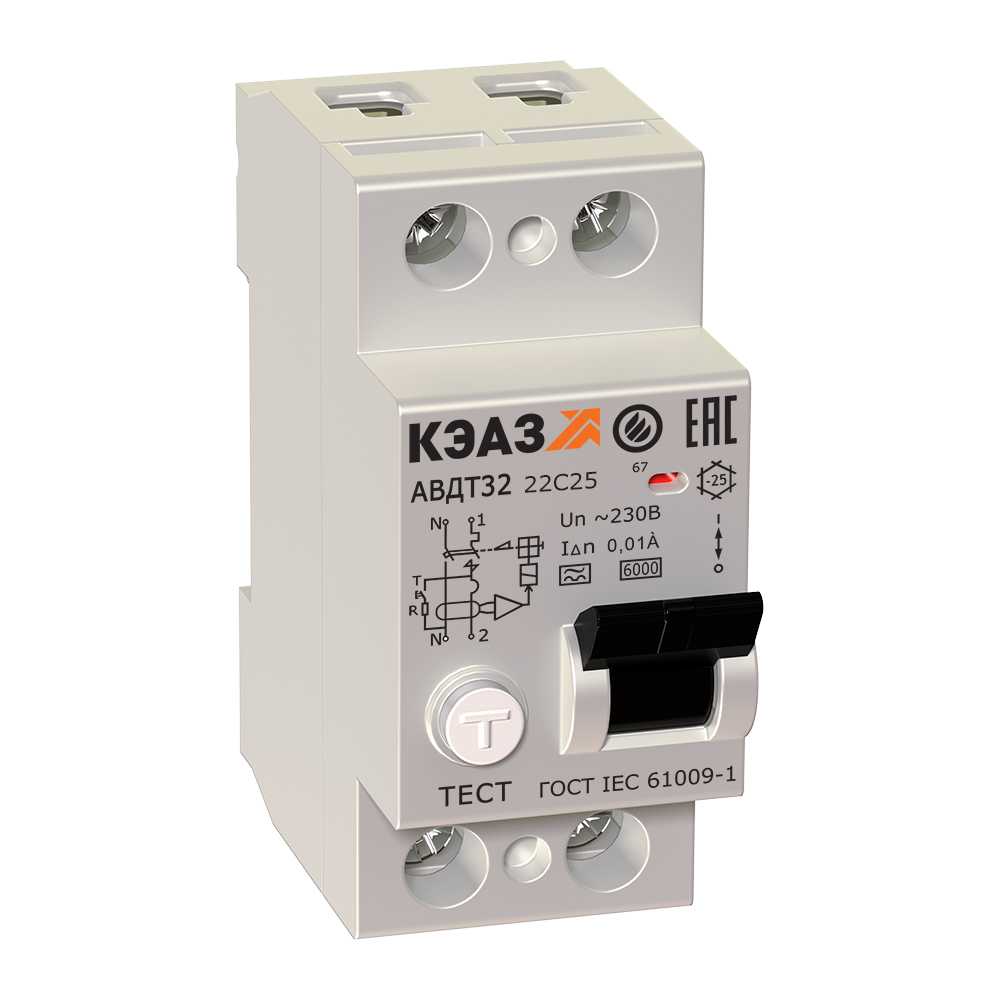

КЭАЗ – отечественный производитель дифференциальных автоматов и других устройств защиты. Качество среднее, но для изделий дается гарантия два года. Цена составляет 1000-1500 рублей за однофазные изделия.

IEK – также отечественный бренд. Продукция очень востребована из-за удачного сочетания цены и качества. В самом деле, недостатки продукции, такие как несовершенные клеммы, шум при работе, компенсируются ценой 700-1000 рублей за изделия в однофазном исполнении.

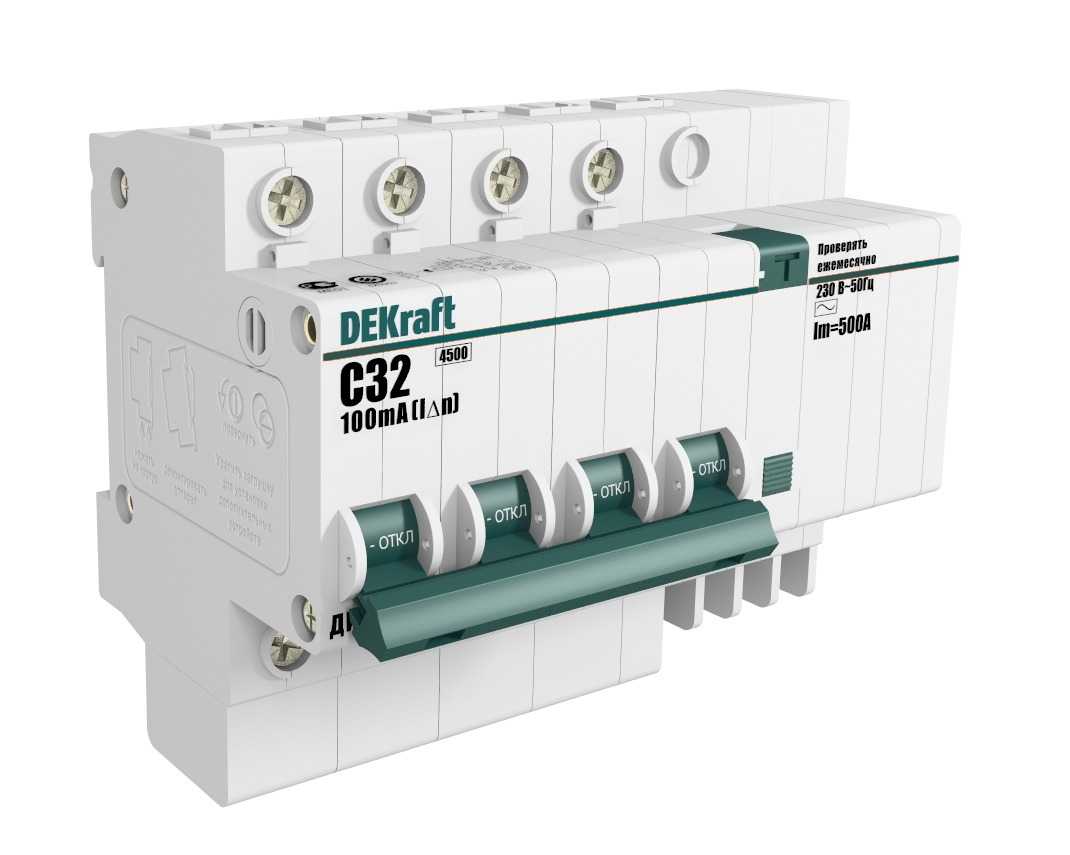

DEKraft – еще один российский бренд. Компания образовалась сравнительно недавно. Качество продукции оставляет желать лучшего, но в то же время российским стандартам продукция соответствует. Недостатком является малый срок эксплуатации изделий. Учитывая невысокую цену (600-1000 рублей), подрядчики охотно используют продукцию этой марки для установки на малобюджетных объектах.

Конечно же, выбирая дифференциальный автомат, необходимо ориентироваться не только на цену и производителя. Необходимо учитывать условия работы устройства. Возможно, в подсобных помещениях, где удельное время использования электропроводки невелико, использовать устройства с меньшей степенью надежности. Если потребность в таких дифавтоматах велика, то экономия средств может оказаться значительной.

Таблица выбора защитного автомата по сечению кабеля

Выбор защитного автомата однозначно зависит от сечения кабеля. Если ток автомата выбран больше, чем надо, то возможен перегрев кабеля из-за протекания большого тока. Если же автомат выбран правильно, то при превышении тока он выключится, и кабель не повредится.

Таблица выбора автомата по сечению кабеля

Обратите внимание на способы прокладки кабеля (тип установки). От того, где проложен кабель, ток выбранного защитного автомата может отличаться в 2 раза!. По таблице – имеем исходно сечение кабеля, и под него выбираем защитный автомат

Для нас, как для электриков, наиболее важны первые три столбца таблицы

По таблице – имеем исходно сечение кабеля, и под него выбираем защитный автомат. Для нас, как для электриков, наиболее важны первые три столбца таблицы.

Теперь – как выбрать защитный автомат, если известна мощность приборов?

Советы по выбору дифференциального автомата для дома и квартиры

Требования безопасности обустройства электрических сетей, предназначенных для частного дома, квартиры или для дачи, предусматривают установку и подключение двух видов защиты. Первая — от короткого замыкания (КЗ) и контроль по токовой нагрузке.

Вторая — защита жизни и здоровья человека от поражающего воздействия электричества в случае соприкосновения с токоведущими частями электрооборудования, а также в случаях токовых утечек. В обоих случаях защититься можно, подключив в щитке дифференциальный автомат.

Однако чтобы аппарат работал правильно, нужно с пониманием подойти к выбору его характеристик. Далее мы расскажем, как выбрать дифавтомат по мощности и току утечки.

Расчет автоматических выключателей

Перед покупкой дифавтомата важно рассчитать его так, чтобы обеспечить своевременное срабатывание и защиту без сбоев электроприборов

Определение мощности автомата

Расчет автомата по мощности электроприемника выполняется, когда проводка по всей длине рассчитана на определенный тип нагрузки. Допустимый ток в этом случае будет больше номинальных показателей автомата.

Расчет номинальной мощности автомата

Чтобы не заниматься вычислениями, можно:

  • Посмотреть документацию бытовой техники.
  • Изучить информацию на задней панели.
  • Воспользоваться таблицей со средними значениями мощности приборов.
Тип электроприбора Мощность потребления, Вт
Стиральная машинка 2000-2500
Пол с электроподогревом 2000-2500
Электроплита 4500-8500
Посудомоечная машина 2000-2500
Холодильник 140-300
Миксер 250-400
Фен 400-1600
Утюг 900-1700
Пылесос 680-1400
Вентилятор 2500-4000
Телевизор 125-180
Освещение 20-100

Вычисление номинального тока

При вычислениях номинального тока ориентируются на сечение провода. Значение номинального тока автомата должно быть меньше максимального показателя, рассчитанного на данный кабель.

Автомат подбирается по минимальному сечению проводов. К примеру, для медного кабеля сечением 1,5 мм2 допустимый ток равняется 25 А. Автомат со значением 25 А приведет к перегреву проводки. Поэтому:

  1. Производится подсчет мощности нагрузок на дифференциальный автомат.
  2. Высчитывается мощность всех потребителей.
  3. Делается вычисление по формуле расчетного тока автомата I = P/U, где P- суммарная мощность всех потребителей электричества U – напряжение сети.
  4. Результат округляется.

Определение время-токовой характеристики

Для выражения время-токовой характеристики используются специальные графики. Кривая указывает реакцию автомата в условиях отключения тока. Зависимость времени срабатывания прибора от силы тока, проходящего через него, будет данным показателем.

Самыми распространенными характеристиками являются:

  • B – от 3 до 5×In;
  • C – от 5 до 10×In;
  • D – от 10 до 20×In.

Буква означает ток срабатывания.

Характеристика отключения

Данный показатель определяет чувствительность защитной автоматики (зависимость времени отключения цепи от силы тока, который через нее проходит). При одной и той же номинальной силе тока два автомата выключения / дифавтомата срабатывают с разной скоростью исходя из своей характеристики отключения.

Чаще всего встречаются приборы, время-токовая характеристика которых описывается кривыми отключения B, C, D, K.

  • Кривая отключения B – 3-5 значений номинального тока. Такое оборудование является наиболее чувствительным к токам короткого замыкания. Оптимальный выбор для защиты домашней техники с минимальными пусковыми токами (тостер, электроплита, бойлер, осветительные приборы). Данной автоматикой рекомендуется защищать дорогие устройства (ПК, ЖК-телевизор).
  • Кривая отключения C – 5-10 значений номинального тока. Этот автомат менее восприимчив к изменениям силы тока. Защищает холодильник, кондиционер, пылесос, стиральную машину и другие приборы со средними пусковыми токами.
  • Кривая отключения D – 10-20 значений номинального тока. Подобный автомат еще менее чувствителен к колебаниям силы тока. Используется для защиты насосов, станков, компрессоров и другого промышленного оборудования с высокими пусковыми токами. Устанавливается и в распределительных щитках для отключения общей сети при отказе квартирных автоматов (вводной автомат).
  • Кривая отключения K – 8-12 значений номинального тока. Такое устройство – самый «грубый» в плане чувствительности к токам короткого замыкания. Защищает электрические цепи с индуктивной нагрузкой.

Автоматическими выключателями и дифавтоматами с кривыми B и C удобно защищать отдельные линии, к которым подключены соответствующие потребители (бытовые сети). Устройства с кривой C пригодятся для мастерских и гаражей. Приборы с кривой D в быту применяются сравнительно редко.

Важно: выбирая аппарат по характеристике отключения, учитывайте длину и сечение жилы кабеля для питания электросети (длинная и тонкая – прибор с кривой B, короткая и толстая – устройство с кривой C и D)

Комментарии:

STAT

Я бы лучше установил УЗО с автоматом, чем ДИФ автомат. При срабатывании сразу понятно, что отключило электричество — короткое или утечка. В ДИФе этого не различить.

SLAVA

Кто знает, бывают ДИФы однополюсными? Или хотя бы, чтобы одно место занимали на рейке. А то у меня в щитке места уже не осталось, а ДИФ вставить надо

Valeriy

SLAVA, насколько я знаю — нет таких. Просто в одноместный автомат необходимые детали не влезут.

abcand1

Дифф не может быть однополюсным по определению.Он должен сравнивать токи фазы и нуля. При наличии разницы — дифферента (different — разный, англ.), должен отключаться. Так, что два полюса минимум.

Дмитрий

Есть в одномодульном исполнении диф. автомат, например фирмы ETI KZS-1M

Ира

На частный дом какой диф автомат ставить, какие должны быть характеристики?

Andrey

SLAVA, у производителя IEK, есть двухполюсные дифы, занимающие один слот на DIN рейке.

Оставить комментарий Отменить ответ


Уличная влагозащищенная розетка – важный атрибут вашего участка


Устанавливаем розетку или выключатель в гипсокартоновую стену, краткая инструкция


Встраиваемые в столешницу розетки экономят рабочую площадь стола и не портят внешний вид


Монтаж наружной розетки своими руками, подробная инструкция

Критерии выбора

Отдав предпочтение дифавтомату, необходимо внимательно отнестись к процессу его выбора. Первоначально необходимо ознакомиться с рабочими характеристиками изделия.

Номинальное напряжение и фазность. Правильно выбрать дифференциальный автомат в соответствии с необходимыми параметрами не сложно. Аппараты, предназначенные для работы в однофазной сети (220 В), снабжены тремя клеммами подключения, дифавтоматы для трехфазных сетей (380 В) снабжены четырьмя полюсами. Номинальное рабочее напряжение указывается в паспорте и маркируется на корпусе изделия.

Токовый номинал и характеристика

Для того чтобы обеспечить качественную работу дифференциального автомата, важно правильно выбрать токовый номинал и характеристику. Информация об этих параметрах обозначается буквой латинского алфавита и цифрой, например, С25, что означает, аппарат характеристики С, при номинальном рабочем токе 25 А

Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С. При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:

Читать также: Кованые подставки для цветов напольные фото

Ток утечки. Обозначается значком «дельта» с числом, соответствующим величине номинального тока утечки в миллиамперах. Правильно выбрать дифавтомат по току утечки помогут данные второй таблицы:

Важно! На водонагреватель, стиральную машинку, ванную комнату либо баню нужно выбирать аппарат, который срабатывает при 10 мА. На групповую линию достаточно выбрать характеристику в 30 мА, если вы решили разделить электропроводку на группы

На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА.

Класс УЗО. Встроенные в дифференциальный автомат УЗО, подразделяются на два класса:

  • А – срабатывающие в результате воздействия утечек постоянного тока. Для подключения в сеть потребителей бытовой электроники следует выбрать УЗО данного класса
  • АС – отключают дифавтомат при появлении в сети и на электрооборудовании утечек переменного тока.

Защита от обрыва нулевого проводника. Часть дифавтоматов укомплектована блоками отключающими потребителей при обрыве нулевого провода. Обустраивая защиту оборудования от утечек тока, целесообразно выбрать именно такое изделие. Еще одна важная характеристика — время отключения (обозначается, как Tn). Оно не должно быть более 0,3 с.

Для человека неуверенного в том, что он сам сможет выбрать дифавтомат, рекомендуется делать приобретение в торговых предприятиях с высокой репутацией, в которых следует обратиться за помощью квалифицированному консультанту. С ним можно обсудить вопросы приемлемой цены и в пользу какой фирме-производителю дифференциальных автоматов следует отдать свой выбор.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, как выбрать дифавтомат по мощности и току утечки. Надеемся, предоставленная информация помогла вам разобраться в выборе подходящего дифференциального автомата для дома, дачи либо квартиры!

Рекомендуем также прочитать:

Дифференциальный автомат – подключается для обеспечения защиты от поражения электрическим током, одновременно с защитой электросети от перегрузок и короткого замыкания.

Эксплуатация при отключении

Любое защитное устройство устанавливается с целью защиты, чтобы оно сработало и отключило питание в аварийной ситуации. Представим что такая ситуация возникла. В щитке отключился дифференциальный автомат. Какие действия необходимо предпринять?

Первым делом необходимо срочно найти причину отключения. Возможно, причиной отключения стала утечка тока, или причина заключается в коротком замыкании где то в кабеле, а может линия просто перегружена? Как видите при срабатывании АВДТ причины сразу три и необходимо потратить немало времени на поиск неисправности.

При использовании связки «автомат + УЗО» – все понятно. Если отключилось УЗО – значит неисправность заключается в утечки тока. Если же сработал автоматический выключатель – значит где-то короткое замыкание либо перегрузка линии.
