Телевизионная розетка: как производится установка розетки под телевизор

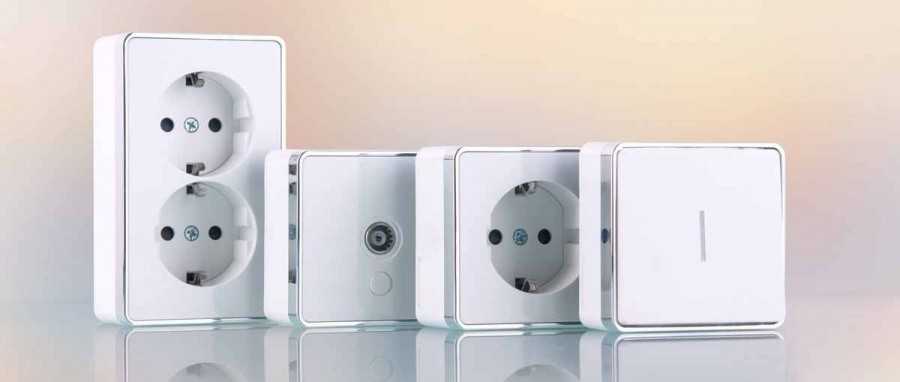

Конструктивные особенности ТВ розеток

В самом общем виде, ТВ розетка предназначена для подключения антенного входа приемника специальным коаксиальным кабелем. Она позволяет скрыть коммуникационные линии передачи, а также обеспечить возможность одновременного подвода нескольких различных видов сигнала к приемнику либо подключение нескольких устройств к одной линии.

Конструктивные особенности ТВ розеток отличаются в зависимости от типа подключения и вида сигнала.

Различают два типа включения телевизионных розеток, а именно:

  • Подключение по схеме звезда;
  • Проходная схема подключения

Кроме всего прочего, важно знать аббревиатуру при обозначении тв розеток. Возможны следующие варианты маркировки:

  • Разъем TV – для подключения аналогового антенного входа. По нему же подключается цифровой телевизионный вход или приставка цифрового телевидения. Частота сигнала в диапазоне 45…1000 МГц;
  • Разъем R – вход радиоприемника с частотой сигнала 92…108 МГц. Это обычный FM диапазон;
  • Разъем SAT – подключение спутниковых антенн, с частотой сигнала 950…2500 МГц;

Существуют розетки с комбинированными TV+R, TV+SAT или TV+R+SAT разъемами. В этом случаем имеет место некая универсальность, позволяющая подключать различные виды приемников.

Хочется отметить: такая возможность, в конечном итоге, не всегда дает ожидаемый результат: передать широкий диапазон частот с сохранением линейности уровня сигнала невозможно, либо все каналы будут работать не в том качестве в каком должны, либо один или несколько, но на качестве это отразиться однозначно.

Если сравнивать телевизионные и обычные, силовые, то подключение тв розеток, как было отмечено ранее, возможно в двух вариантах. Для каждого из них свойственны свои особенности и нюансы, а потому рассмотрим оба подробнее.

Фото установки розеток

Также рекомендуем просмотреть:

  • Полировка фар своими руками
  • Строительные леса своими руками
  • Точилка для ножей своими руками
  • Антенный усилитель
  • Восстановление аккумулятора
  • Мини паяльник
  • Как сделать электрогитару
  • Оплетка на руль
  • Фонарик своими руками
  • Как заточить нож для мясорубки
  • Электрогенератор своими руками
  • Солнечная батарея своими руками
  • Течет смеситель
  • Как выкрутить сломанный болт
  • Зарядное устройство своими руками
  • Схема металлоискателя
  • Станок для сверления
  • Нарезка пластиковых бутылок
  • Аквариум в стене
  • Врезка в трубу
  • Стеллаж в гараж своими руками
  • Симисторный регулятор мощности
  • Фильтр низких частот
  • Вечный фонарик
  • Нож из напильника
  • Усилитель звука своими руками
  • Трос в оплетке
  • Пескоструйный аппарат своими руками
  • Генератор дыма
  • Ветрогенератор своими руками
  • Акустический выключатель
  • Воскотопка своими руками
  • Туристический топор
  • Стельки с подогревом
  • Паяльная паста
  • Полка для инструмента
  • Пресс из домкрата
  • Золото из радиодеталей
  • Штанга своими руками
  • Ночник своими руками
  • Аудио передатчик
  • Датчик влажности почвы
  • Счетчик Гейгера
  • Древесный уголь
  • Wi-Fi антенна
  • Электровелосипед своими руками
  • Ремонт смесителя
  • Индукционное отопление
  • Стол из эпоксидной смолы
  • Трещина на лобовом стекле
  • Эпоксидная смола
  • Как поменять кран под давлением
  • Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях

Разновидности ТВ-розеток

Изделия отличаются по функциональности, а также по крепежу самого кабеля. Первый пункт стоит изучить внимательнее, так как на этом этапе выбирается схема монтажа. Всего функциональной разновидности три – оконечная, а также проходные и одиночные розетки. Одиночное и оконечное устройство очень похожи по своей конструкции, с единственным различием у второго – дополнительный резистор.

Если вы собираетесь устанавливать несколько телевизоров, рекомендуем оконечный вариант устройства. В других случаях, могут быть помехи у неподключенного кабеля. Даже если вы ставите только один ТВ-приемник – все равно лучше отдать предпочтение оконечной розетке – при расширении сети, вы только выиграете.

Оптимальная высота размещения

Не всегда получается заранее все просчитать при работе с электропроводкой под телевизор, тем более он может сломаться, и вы будете приобретать другой, отличный по своей конструкции от прежнего. Специально для таких ситуаций был разработан универсальный подход выбора высоты размещения розетки.

Согласно этому методу, оптимальная высота размещения розетки для вашего ТВ составляет около 130-140 сантиметров от пола. Эти данные, как правило, используются в тех помещениях, в которых просмотр телевизора осуществляется сидя.

Откуда взяты эти цифры и как самостоятельно рассчитать на какой высоте делать розетку для телевизора будет рассказано ниже, также будет предоставлена формула, применяющаяся при расчетах.

Как рассчитать высоту розетки для телевизора по формуле

Основным критерием для правильного местоположения розетки под телевизор является непосредственно размещение самого телевизора. При этом не нужно забывать, что телевизор должен располагаться под прямым градусом от глаз смотрящего. Если принять ваш взгляд за линию, то плоскость экрана телевизора должна находиться под углом в 90 градусов к этой воображаемой линии.

Расположение телевизора в гостиной рекомендуется на уровне от 120 сантиметров от пола. Именно на этом уровне находятся глаза человека, сидящего на диване или на кресле.

На изображении ниже можно увидеть как правильно установить розетку: по вертикальной оси, ближе к верхнему краю корпуса. Результат был получен с помощью простых математических вычислений.

Самой популярной диагональю современного телевизора считается диагональ 32 дюйма, высота диагонали такого телевизора около 40 сантиметров. Это самый маленький дисплей, меньше не покупают, только больше. Для своих расчетов мы берем высоту телевизора, берем высоту устанавливаемой розетки, которая вместе с пластмассовой рамкой составляет 8 сантиметров. Далее используем формулу.

Если телевизор расположен на высоте 120 сантиметров от пола, то получается следующее решение: 120+40/2-8=132. Все размеры округлены для большей наглядности.

Если же использовать в формуле точные цифры, то в результате розетка будет на 4 сантиметра ниже верхнего края дисплея взятого в пример телевизора, поэтому она не будет заметной даже если смотреть телевизор стоя.

Даже не прибегая к математике можно установить розетку на высоте 140 сантиметров, в таком случае она все равно будет скрыта корпусом телевизора, а за счет регулируемых кронштейнов всегда можно немного изменить положение и высоту телевизора.

Вывод следующий: если знаем параметры телевизора – рассчитываем все по формуле, если не знаем – монтируем розетку на высоте 140 сантиметров от пола.

На изображении выше можно увидеть прекрасный вариант расположения розетки: она утоплена в стену. Если ваша стена и наличие необходимых инструментов позволяют это сделать – это будет наилучшим расположением. Больше высота розеток для телевизора не вызовет у вас затруднений.

Друзья хочу отметить, подбирая высоту установки розеток для телевизора нет четких норм или правил. В этом вопросе в каждом конкретном случае нужен индивидуальный подход, все зависит от диагонали TV, размера мебели, высоты потолков и т.п. В этой статье даны лишь рекомендации, опираясь на которые вы сможете сделать правильный выбор.

Похожие материалы на сайте:

  • Где разместить выключатель освещения
  • Оставлять ли зарядное устройство в розетке
  • Как запитать вытяжку от розетки

Подключение проходной розетки

Имея представление в какой схеме применяются проходные розетки телевизионные можно говорить о их подключении. Тем более что в этом нет нечего сложного. Главное не перепутать питающий и отходящий кабель.

Итак:

  • На первом этапе нам необходимо установить закладные коробки, в которые будет устанавливаться наша розетка. Для этого потребуется отверстие в стене того же диаметра, как и для установки обычной силовой розетки. Кстати закладные коробки так же используются обычные.
  • Для создания отверстий наша инструкция советует использовать специальные насадки на перфоратор. В противном случае моно и «дедовским» способом используя молоток и зубило.
  • После того как закладная коробка установлена и закреплена с помощью алебастра или саморезов зачищаем оба кабеля. Сначала зачищается основная жила, а затем оплетка, как это продемонстрировано на фото.


Разделка телевизионного кабеля

Теперь вскрываем крышку розетки дабы добраться до ее контактов. В некоторых моделях этого делать не надо. Ведь в них контакты расположены с обратной стороны розетки.
Контактная часть розетки может быть выполнена винтовыми или пружинными зажимами. Это не принципиально, хотя лично я отдаю предпочтение винтовым зажимам

Для нас важно правильно закрепить кабель. Для этого запускаем кабель в зажим таким образом дабы центральная жила села в первый контакт, а оплетка кабеля хорошо села во второй контакт.
Проверяем что оплетка и центральная жила негде не соприкасаются

Это особенно важно ведь такое закорачивание очень сильно снижает качество сигнала. После этого зажимаем контакты. Такую же процедуру выполняем и со вторым кабелем.
После этого розетка готова к установке. Но перед этим следует в закладной коробке аккуратно уложить запас кабеля. Этот запас должен быть достаточным для повторного подключения.


Монтаж телевизионной розетки с пружинными зажимами

После этого при помощи специальных зажимов закрепляем розетку в закладной коробке. Все наша розетка готова к использованию.

Инструкция по монтажу

Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.

Выполнение подготовительных работ

Перед тем, как приступить к установке, вам обязательно необходимо определиться с тем, где именно будет установлен розеточный блок. Если вы планируете выполнить установку на кухне, тогда его будет лучше разместить над рабочей поверхностью. В гостиной выполнить установку розеточного блока можно за телевизором. В дальнейшем он сможет скрыть все ненужные шнуры. Если вы желаете поставить блок из двух или трех розеток в ванной комнате, тогда помните, что расстояние от воды должно составлять не менее 60 сантиметров. У нас уже есть статья, в которой указана высота установки розеток по евростандартам.

Выдвижной вариант блока розеток для кухни является наиболее популярным. Корпус розеток, которые располагаются в столешнице необходимо просто нажать, и они выдвинутся. На данный момент этот вариант установки можно считать не только удобным, но и полностью безопасным.

Также на подготовительном этапе вы обязательно должны будете подготовить инструмент для штробления стен под проводку. Кроме этого, необходимо будет использовать строительный уровень и маркер.

Разметка стены

Теперь пришло время изучить наиболее важный этап, от которого в дальнейшем будет зависеть много. Вам необходимо взять маркер и рулетку и нанести разметку на стену. Точек, которые вы поставите должно быть такое же количество, сколько подрозетников вы планируете установить. Специалисты сообщают, что расстояние между центрами подрозетников должно составлять ровно 72 мм. Если в этом случае вы допустите погрешность, тогда помните, что корпус декоративной крышки в дальнейшем просто не станет на свое место. Также помните о том, что все штробы должны равномерно распределяться в горизонтальной или вертикальной плоскости.

Для этого лучше всего использовать строительный уровень. Когда вы закончите выполнять разметку стен, то можно будет приступать к штроблению.

Создание штроб

На этом этапе, вам обязательно необходимо подготовить посадочные места для встраиваемых подрозетников. Здесь нет ничего сложного и справиться с подобной задачей, вам поможет перфоратор со специальной насадкой. Если у вас нет перфоратора, тогда выбить отверстие вы сможете с помощью зубила и молотка.

Если стены в квартире или доме покрыти ГКЛ, тогда в этом случае потребуется специальная коронка по гипсокартону.

Крепление подрозетников

Теперь вам необходимо понять, как установить блок подрозетников. На сегодняшний день вы можете встретить специальные пластиковые стаканы, которые в дальнейшем можно будет соединить между собой. Это достаточно удобно, так как соединить подрозетники в этом случае сможет каждый новичок.

В кирпичной или бетонной стене подрозетники необходимо самостоятельно вмазать в стену. В гипсокартоне можно использовать специальные прижимные лапки. У нас уже есть статья, в которой вы можете изучить сущность установки подрозетников.

Подключение электрики

Подключать электричество к блоку розеток необходимо, когда раствор застынет. Только после этого вы можете переходить к подключению внутреннего блока розеток к сети 220 Вольт своими руками. Подключить несколько евророзеток вы можете шлейфом от одного вводного кабеля. Этот способ разрешается использовать если вы не будете использовать мощные бытовые приборы.

Перед началом подключения обязательно отключите электроэнергию на щитке. После этого все вводные провода необходимо завести в подрозетник. Теперь вы можете выполнить перемычки на подключение других блоков. Подключение блока из 3 либо 4 розеток необходимо проводить по схеме, которая расположена ниже:

После того, как вы завершите подключение всех жил можно начать фиксировать корпуса евророзеток в подрозетниках, а затем установить декоративную крышку.

На данный момент — это вся технология установки и подключения блока розеток в стене. Как видите, все этапы выполнения работ по установке блока розеток являются достаточно простыми и справиться с подобной задачей может практически каждый человек. Чтобы понять всю сущность установки, вам обязательно необходимо посмотреть видео, которые размещены в этой статье.

Как сделать своими руками?

Отделку стен в рабочей зоне из мдф или стекла желательно доверить профессионалам. Другие варианты материалов, проще выложить своими руками. Перед монтажом выбранных изделий нужно определиться с требованиями к фартукам.

Подготовка базовых поверхностей и помещения

Установку пластиковых панелей, изделий из стекла или мдф рекомендуется проводить после закрепления кухонного гарнитура на ограждающих конструкциях. Нужно провести точные замеры, что позволит вписать фартук в существующее пространство.

Если для оформления рабочей зоны используется кафель, мозаика кабанчик, натуральный или искусственный камень, а также керамогранит необходимы «мокрые процессы», связанные с использованием раствора. Чтобы строительная смесь не попала на элементы мебели, все шкафчики отставляем подальше от стен

При этом важно заранее знать, где будет в итоге стоять кухонный гарнитур. Вместе с этим делается замер расстояния от столешницы к нижней части навесных шкафов. Ознакомимся с требованиями, которые предъявляются к помещению при монтаже фартука:

Ознакомимся с требованиями, которые предъявляются к помещению при монтаже фартука:

  1. Обязательно наличие установленных окон в кухне.
  2. Проведён монтаж электропроводки, закреплены подрозетники.
  3. Наличие выровненных оштукатуренных стен. Использование шпаклёвки на гипсовых вяжущих веществах для выравнивания поверхности, не допускается.
  4. Горизонтальный ровный пол с финишным покрытием.
  5. Температура в помещении в пределах +5/+30 градусов, влажность воздуха около 60%.

Разметочные работы

Пошаговая инструкция по нанесению разметки следующая:

  1. Рассчитываем пространство между нижней частью шкафов и столешницей, добавляем к базовому размеру ещё 2 сантиметра в каждую сторону. Стандартное расстояние составляет 60 сантиметров. В зависимости от роста хозяев этот параметр может колебаться от 45 до 70 сантиметров.
  2. Высота размещения столешницы тоже зависит от роста жильцов, которые её используют и габаритов встраиваемой техники. Стандартная высота составляет 90 сантиметров.
  3. Вытяжку и деревянный кухонный гарнитур располагают над столешницей на высоте 65 сантиметров при использовании электрической варочной поверхности, или 75 сантиметров – для газовых кухонных плит.
  4. Фартук не всегда располагается между шкафчиками и столешницей, его можно делать с небольшим заходом на боковые поверхности. Особенно это актуально для случаев, когда раковина и плита размещаются по краям.

Для разметки рабочей зоны используется обычный строительный или лазерный уровень. Работа проводится в такой последовательности:

  • делаем отметки на стене в месте размещения нижней части шкафов и верхней плоскости столешницы;
  • переносим отметку на другой участок стены при помощи лазерного уровня;
  • отбиваем линию, используя для этого малярный шнур;
  • на параллельных линиях отмечаем положение вытяжки, боковых шкафов и варочной поверхности.

Фартук должен заходить за столешницу и гарнитур как минимум на 2 сантиметра. Это расстояние откладываем от основных линий и делаем отбивку шнуром. Во время проведения разметочных работ необходимо учитывать габаритные размеры плитки вместе со швами, что позволит предотвратить обрезку изделий.

Расчёт площади

После подсчёта количества необходимого материала и нанесения разметочных линий необходимо провести расчёт площади фартука. Для этого достаточно умножить длину на ширину квадрата. Все расстояния необходимо перевести в метры.

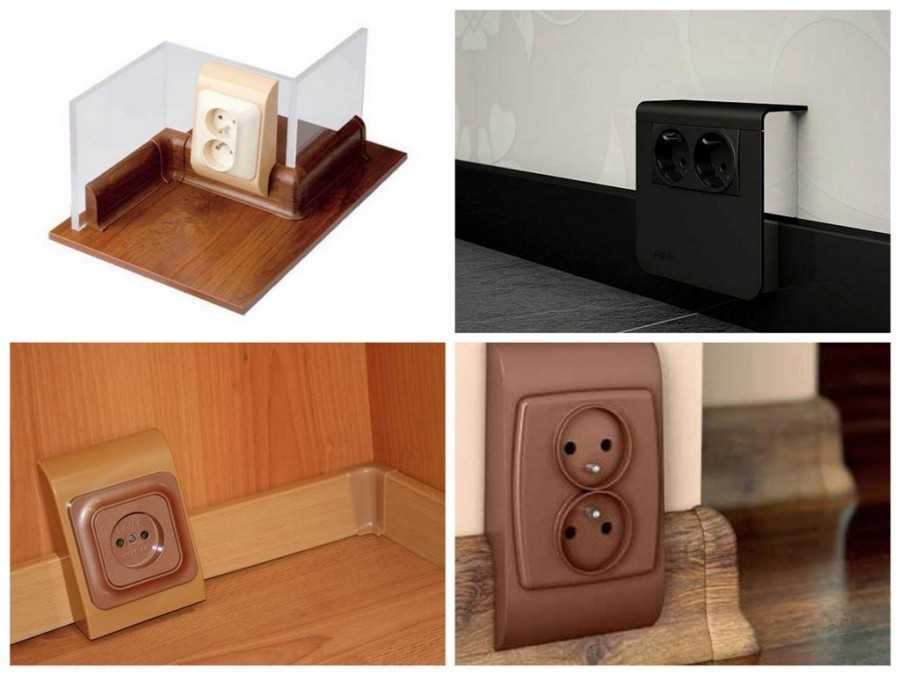

Для чего нужно устанавливать накладные розетки на плинтус

Сейчас всё большее распространение набирает мода прятать проводку в плинтусах. Этот вариант монтажа имеет ряд плюсов:

  • Не нужно нарушать отделку, дабы расширить сеть электропроводки;
  • Повышается безопасность за счёт того, что провода не «свисают»;
  • Розетки становятся практически невидимыми из-за своего расположения, что придает помещению больше эстетики;
  • Работ по штроблению становится значительно меньше, что позволяет экономить силы и деньги;
  • Розетку можно разместить почти что в любой части дома или квартиры.

Размещение розетки на плинтусе украсит интерьер комнаты. Монтаж накладной розетки своими руками является довольно простым процессом, что позволяет не обращаться за помощью к специалистам.

Рекомендуется покупать плинтус и розетки с подрозетниками в одного производителя. Это гарантирует, что размеры розетки совпадут с остальными материалами.

Как выбрать телевизионную розетку

Антенные розетки предназначены для радио-, ТВ, спутниковых сигналов и Интернета. В продаже встречаются устройства с разными сочетаниями разъёмов, которые предназначены для всех видов вышеупомянутых сигналов. Обозначения и надписи на корпусе изделий указывают на величину ослабления сигнала в децибелах, направление прохождения сигнала, частоту его пропускания. Кабельное, цифровое, аналоговое и спутниковое TV имеют разные частотные диапазоны: первым трем нужен разъём до 1000 Мгц, а спутниковой антенне – свыше 1000 Мгц.

Выбор правильного типа устройства начинается с диагностики типа сети. Сеть параллельная или «звездой» применятся, когда каждому приёмнику нужен отдельный кабель. Это более современная структура сети, рекомендованная по двум причинам: во-первых, она надёжна (приёмники работают независимо, поэтому повреждение одного не влияет на работу других), а во-вторых, в параллельной установке может использоваться обратный канал передачи, например, для поддержки Интернет-соединения. Она требует применения исключительно оконечных моделей.

В более ранней, проходной схеме (она же последовательная или «шлейф») используются проходные модели, а это значит, что каждая из них, выступая своего рода делителем, является источником сигнала для первого приёмника и передаёт сигнал последующим потребителям. Замыкает магистраль оконечная розетка.

Способы для подключения ТВ розеток

На данный момент существует три основных способа для того, чтобы подключить розетку для антенны и интернета:

  • Используя схему «Звезда».
  • Проходная схема.
  • Подключение цифрового телевидения.

Схема «Звезда» для подключения к сети множества устройств при помощи одной антенны используется чаще всего, поскольку обладает рядом преимуществ:

  • Проводка на все розетки выходит из одного места, что способствует удобному монтажу и техническому обслуживанию.
  • Сигнал практически не затухает, что обеспечивает максимальный уровень качества.
  • Если одна из сигнальных линий выходит из строя, все остальные розетки будут нормально функционировать.

Как правило, в помещении прокладывают кабель, обеспечивающий сигнал для кабельного телевидения. В большинстве случаев такой кабель обладает хорошим уровнем сигнала.

Важно!

Если вы планируете подключение двух или больше устройств, необходимо узнать у вашего провайдера, достаточно ли мощности сигнала для этой цели. Уровень сигнала могут усилить по вашей просьбе, поскольку провайдер обладает необходимыми ресурсами для этого. Также в некоторых случаях необходимо доплачивать при подключении дополнительных телевизионных устройств, а при самовольном подключении нескольких телевизоров можно нарваться на штраф.

Если вы сомневаетесь в том, что общей мощности хватит на несколько устройств, нужно запланировать установку телевизионного усилителя. Для максимальной эффективности усилитель устанавливается на минимальном расстоянии от источника сигнала (таким местом может быть вход в квартиру) либо в ТВ щитке, расположенном в самом подъезде.

Проходную схему подключения телевидения также иногда называют «шлейфом».

Обратите внимание!

При использовании проходной схемы для подключения необходимо использовать исключительно проходные розетки. В качестве последней розетки нужно использовать оконечную.

При такой схеме максимальный уровень сигнала будет достигается на первом устройстве в сравнении с последним подключенным устройством, однако разница будет незначительной. Этот эффект не столь критичен из-за того, что сигнал при использовании кабельного телевидения достаточно сильный для обеспечения всех телевизионных устройств. Если же использовать качественный телевизионный кабель и правильно подключить все разъемы, качество картинки невозможно отличить невооруженным глазом.

Для подключения цифрового телевидения используют электрические розетки, совмещенные с интернетом. ITPV отличается от обычного аналогового сигнала качеством картинки, изображение гораздо четче и цвета более выразительные. Для подключения цифрового телевидения можно использовать только схему «Звезда».

Основное отличие заключается в том, что для подключения телевизоров используют кабель Ethernet. Также сплиттер замещается цифровым разветвителем, для этого используют маршрутизаторы, которые обладают одним входом и множеством выходов для подключения телевизионных устройств. Также нужно помнить, что для использования цифрового телевидения необходимо, чтобы устройство могло принимать такой сигнал. Если же телевизор не может принимать сигнал в цифровом формате, принято использовать специальные SD-приставки.

Схемы подключения выключателей и розеток

После выполнения всех подготовительных мероприятий, на самом последнем этапе монтажа можно приступить к процессу подключения наших электрических точек. В нашей статье мы рассмотрим различные варианты подключения и совмещения подключений розеток и выключателей.

Подключение розетки

Самым простым из подключений является монтаж розетки. Здесь практически не требуется каких-то специфических знаний. Главное, следовать нашим советам и не геройствовать.

  • Для подключения розетки нам следует использовать трехжильный провод. В котором одна жила (желто-зеленая) предназначена для выполнения защитного заземления. Одна жила (синяя) предназначена для подключения нулевого контакта и последняя (любого цвета) — для подключения фазного контакта.
  • Для подключения розетки монтируем к ее силовым зажимам фазный и нулевой провод. Защитный провод подключаем к соответствующему контакту, который обычно расположен отдельно или может быть определен визуально.

На фото представлена схема подключения розеток

Подключение нескольких розеток

Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.

При этом такая схема подключения должна быть учтена в расчёте сечения провода.

  • Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
  • После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
  • То же самое проделываем с защитным проводом.
  • Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.

https://youtube.com/watch?v=YZ—N5Zr0GI

Подключение выключателя

Варианты подключения различных выключателей

  • Для выполнения подключения нам необходимо определиться с фазным и нулевым проводом в распределительной коробке. Это легко сделать, если вы придерживались норм ПУЭ при монтаже группового провода.
  • От нулевого провода в распределительной коробке подключаем один из выводов светильника.
  • От фазного провода в распределительной коробке подключаем ввод нашего выключателя. Обычно он расположен вверху. Если это двух – или трехполюсный выключатель, то он один, а с противоположной стороны два или три вывода соответственно.
  • Затем подключаем провод к выводу выключателя и прокидываем его к светильнику. Здесь подключаем его ко второму выводу светильника. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников. Если у нас от двухполюсного выключателя запитана одна люстра, то она должна иметь три вывода. Подключаем вывод от выключателя к третьему контакту люстры.

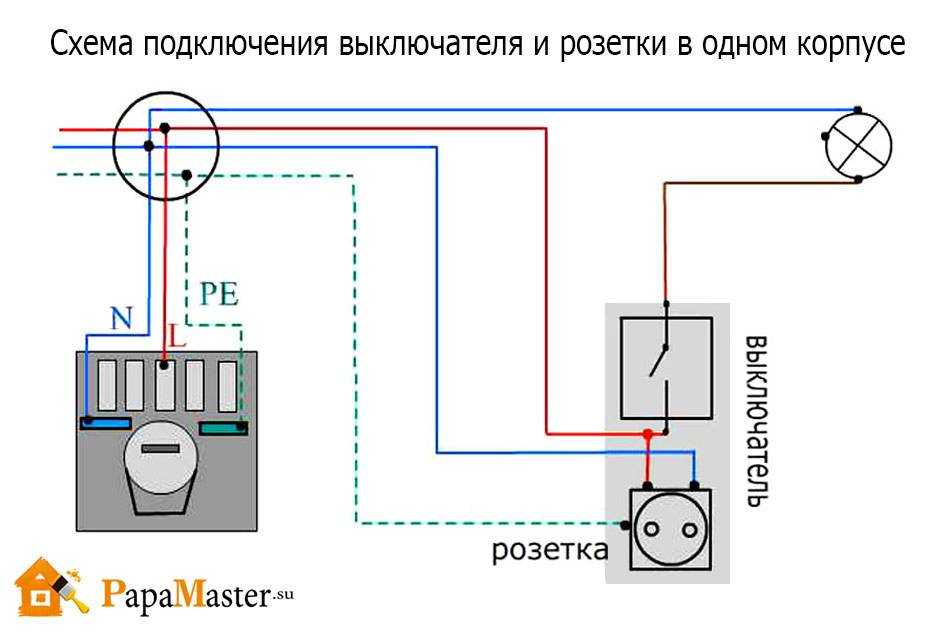

Подключение розетки и выключателя

Также существует схема монтажа розетки и выключателя. Она позволяет разместить рядом два этих установочных аппарата с подключением выключателя от розетки. Это позволяет сэкономить провод и разгрузить от большого количества подключений распределительную коробку.

Подключение выключателя от розетки

  • Для выполнения такого подключения на первом этапе мы выполняем подключение розетки, используя принципы, описанные выше.
  • Теперь мы подключаем к фазному контакту розетки подводящий провод, к вводу выключателя.
  • А провод с вывода выключателя прокладываем и подключаем к одному из выводов светильника.
  • Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Если он достаточно удален, то подключение нулевого и защитного провода выполняем из распределительной коробки, как в варианте обычного подключения выключателя.

Виды ТВ розеток

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

одиночные

оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

проходные

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением

Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
