Розетка проходная и оконечная телевизионная отличие

Виды розеток

Теперь зная схемы подключения можно более детально рассмотреть виды ТВ розеток и их назначение. Ведь под каждую схему нужно приобретать только определенный вид розеток. Покупка розеток другого типа может существенно снизить качество сигнала.

Одиночная розетка или розетка по типологии звезда

Устройство розетки телевизионной выполненной по топологии звезда имеет самую простую конструкцию. Поэтому с нее мы и начнем наш анализ.

Одиночная розетка

  • Такая розетка имеет разъем для подключения одного питающего кабеля. Для монтажа имеются зажимные или винтовые клеммы. В некоторых случаях центральный проводник имеет зажимные клеммы, а экранирующая оплетка винтовые клеммы.
  • Падение уровня сигнала в таких розетках не превышает 1 – 3 дБ. Достичь этого удается за счет того, что фильтр несогласованного или отраженного сигнала расположен на сплиттере. Благодаря этому падение сигнала происходит только за счет коммутационных помех в месте соединения.

Проходная розетка

Проходные розетки должны решать целый спектр проблем. Они должны обеспечивать достаточный уровень сигнала на данной розетке и минимальное падение сигнала на последующих розетках. Поэтому их конструкция значительно сложнее.

Проходная розетка

  • Проходная розетка имеет два разъёма для подходящего и отходящего кабеля. Контактная часть розетки может быть выполнена винтовыми, зажимными или смешанными клеммами. Благодаря чему подключить кабель своими руками не составит проблем.
  • Падение уровня сигнала для такой розетки составляет те же самые 1 – 3дБ. Но тут есть некоторая особенность. Дело в том, что падение сигнала на отходящем кабеле может составлять от 10 до 15 дБ.
  • Связано это с тем, что в проходной схеме необходимо обеспечить фильтрацию отраженного сигнала. Для этого в розетке предусматривается специальное сопротивление емкостного или резисторного типа. Оно снижает уровень помех на всех розетках в схеме.

Оконечная розетка

Оконечную розетку часто путают с одиночной. Но конструктивно они несколько отличаются. И дело здесь не только в месте установки.

Оконечная розетка

Итак:

  • Инструкция по установки оконечной розетки предполагает ее использование только в проходной схеме в качестве конечной точки. При этом контактная часть розетки визуально не отличимая от контактной части одиночной розетки.
  • Падение уровня сигнала на такой розетке обусловлено только переходными сопротивлениями и составляет 1 – 3 дБ. Но здесь есть та же особенность, которая свойственна проходным розеткам.
  • Телевизор подключенный к такой розетки выдает отраженный сигнал, который в виде помех или наложенного изображения может проявляться на соседних телевизорах в схеме. В связи с этим здесь так же предусмотрен фильтр несогласованных сигналов. Потери на нем составляют 10 – 15 дБ.

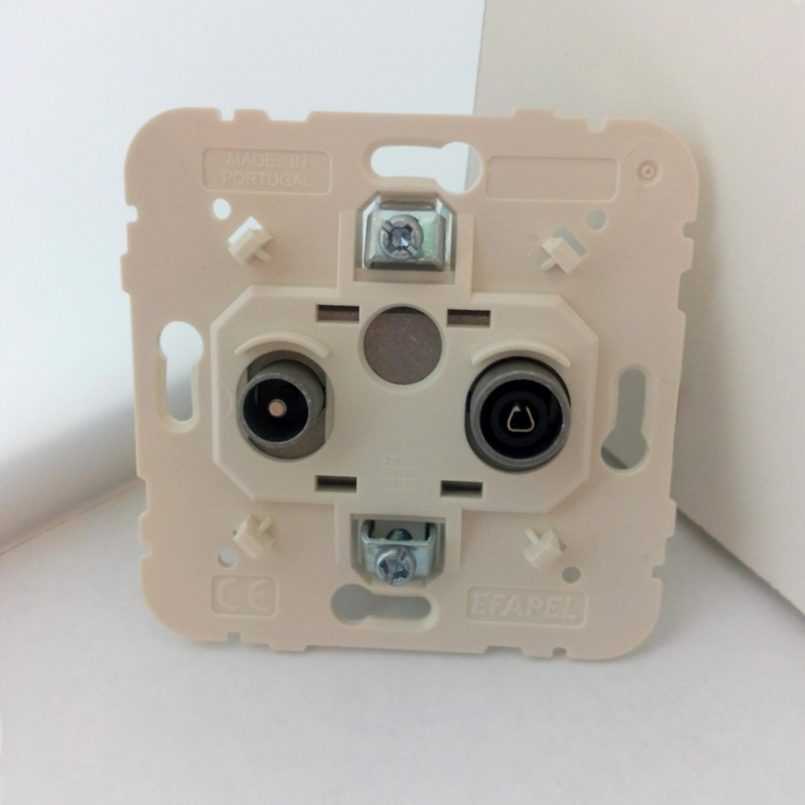

Одиночные розетки с двумя выводами и другие виды ТВ розеток

Отдельно хотелось бы рассмотреть одиночные или простые розетки, которые содержат два ввода под кабель. Это несколько озадачивает потенциальных покупателей и им кажется, что их хотят обмануть.

  • Дело в том, что многие производители выпускают одиночные розетки на два питающих кабеля. Второй кабель служит в качестве дополнительного источника питания.
  • Допустим у вас была розетка для ТВ антенны. Но вы решили подключить спутниковое телевиденье. Дабы не переделывать полностью телевизионную сеть вы просто можете подключить второй кабель к розетке. При этом благодаря частотному разделению сигналы не будут вносить помех.

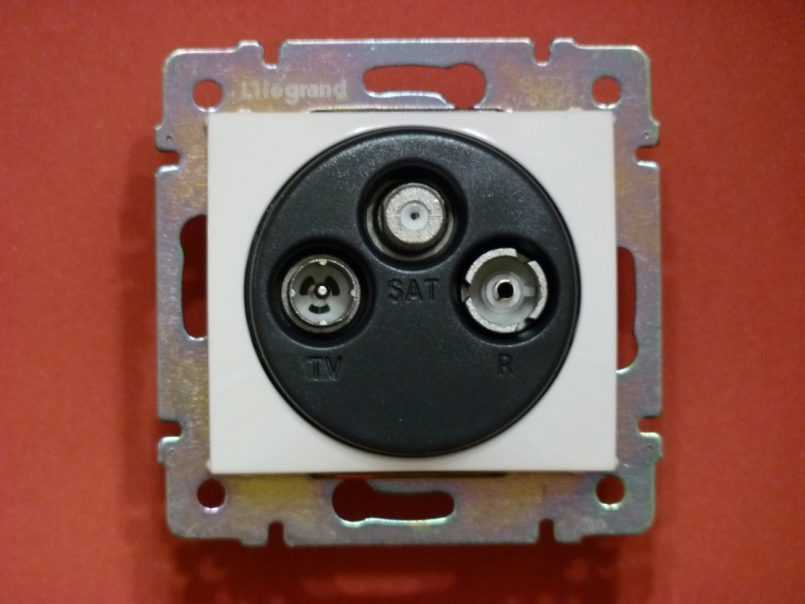

Тройная розетка

  • Отдельно хотелось бы отметить двойные розетки TV-R (TV-FM), а также тройные TV-R-SAT (TV-FM-SAT). Для подключения таких розеток используется один или два кабеля. За счет разной частоты сигнала они разделяют сигнал на телевизионный, радио и спутниковый сигнал.
  • Так розетка для ТВ кабеля передает сигналы с частотой 5 — 68 и 120 ­- 862МГц, радио вывод передает сигналы в частоте 87 – 108МГц, а спутниковый сигнал поступает в диапазоне частот 950 – 2400МГц. Благодаря этому вы можете максимально унифицировать вашу телевизионную розетку.

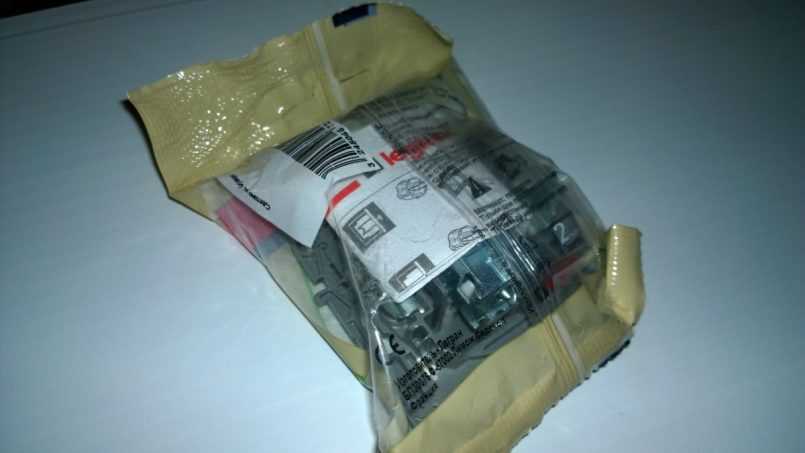

Подключение ТВ розетки Legrand Valena

Монтаж розетки, как обычно начинается с ее разборки. Наружная рамка здесь крепится на защелках. С обратной стороны пальцами надавливаете на них и снимаете рамку.

Далее требуется добраться до внутренней части розетки. Вставляете отвертку в прорезь и движением вверх открываете защитную крышку.

Внутри находится посадочное место под центральную жилу. Перед ней расположен клиновидный штырь, который загоняется под верхний слой изоляции.

Зачищаете коаксиальный кабель и оголяете центральную жилу на 8мм. При этом внешний экран полностью остается под слоем изоляции. Оголять проводки и фольгу не нужно.

Вставляете кабель в розетку так, чтобы клин проник под внешнюю оболочку изоляционного слоя. Центральная жила при этом должна зайти в свое посадочное место.

Еще раз обратите внимание, что здесь не нужно оголять экран. Клиновидный упор сам заходит под изоляцию и образует контакт

Убеждаетесь, что все контактные части розетки и кабеля надежно соприкасаются между собой:

центральная жила в посадочном месте

клин под изоляцией

провод плотно прижат к боковой рамке

После этого простым движением закрываете крышку. Далее рамку вместе с кабелем можно спокойно поворачивать в разные стороны и крепить на подрозетнике.

Схемы

Для антенного кабеля есть несколько типов подключения – он может быть включен индивидуально, параллельно и последовательно. Последние два, для упрощения называют звездой и шлейфом соответственно. Схема выбирается, исходя из планируемого количества ТВ-приемников.

Для единственного телевизора достаточно будет индивидуального включения. Для этого, достаточно подвести кабель к нужной позиции и установить розетку. Несколько устройство потребуют схему «звезду». Здесь понадобится разветвление сигнала при помощи сплиттера.

При последовательной схеме, телевизоры включаются в сеть по порядку. Здесь стоит учитывать, что повреждение провода на одном участке выведет из строя несколько приемников.

Также, последнее устройство может получать недостаточный по мощности сигнал, что приведет к искажениям, однако в современных телевизорах такой нюанс учитывается и нивелируется производителями.

Выбор и подключение оконечных розеток

Как видите, просто разобравшись в схемах подключения ТВ розеток мы определились где и когда применяется розетка оконечная телевизионная и в чем ее отличие от ТВ розеток других типов

Теперь осталось определиться на что обратить внимание при выборе и как выполняется подключение таких электроустановочных устройств

Выбор ТВ розеток

Прежде всего давайте определимся с теми параметрами на которые следует обратить внимание при выборе оконечной ТВ розетки. О некоторых из них мы уже говорили выше, но теперь остановимся на них подробнее


Как выбрать ТВ розетку

Итак:

Каждая розетка имеет определенный уровень падения сигнала на входе. Это обусловлено как коммутационными процессами, так и способом крепления провода к розетке. На данный момент применяются винтовой и зажимной способ и какой из них лучше определённо сказать нельзя

А вот на уровень потерь обратить внимание можно обычно падение уровня сигнала составляет порядка 1 – 3дБ.
Но как мы уже упоминали оконечная розетка содержит так называемый фильтр. На нем падение уровня сигнала значительно выше и обычно колеблется в пределах 10 – 15дБ

Если это значение ниже, то качество данного фильтра должно вызвать у вас вопросы.
Как известно видео и аудио сигналы могут передаваться в большом спектре частот, который ограничен стандартами. Так наиболее распространенным является EN50083­7. Он регулирует параметры в диапазоне частот 30 – 2150МГц. Наш ГОСТ Р 52023 определяет параметры в пределах от 40 до 1000МГц. А вот стандарт DOCSIS v.2.0 распространяется на частоты от 47 до 862МГц. Обычно диапазон частот ТВ розетки отвечают одному из этих стандартов.
Ну и последним параметром на который стоит обратить внимание это надежность креплений и внешний вид розетки. Использованием некачественного пластика часто грешат малоизвестные производители. Кроме того, обратите внимание на понятность для вас способа крепления кабеля. Ведь многие известные производители выпускают розетки с облегченным, но «замудренными» способами монтажа.

Подключение оконечной розетки

Ну и наконец подойдет к вопросу подключения оконечных ТВ розеток. Выполнить это действие вполне возможно своими руками и особых познаний для этого не потребуется. Да и специальный инструмент тоже.


Подключение ТВ розетки

Итак:

  • Для подключения прежде всего зачищаем кабель. Как это правильно делать вы можете увидеть на фото.
  • Теперь непосредственно на розетке откручиваем зажимные винты. Вставляем кабель и проверяем что оплетка не соприкасается с центральной жилой. После этого зажимаем кабель. На этом подключение окончено.
  • Некоторые производители постарались максимально облегчить монтаж розетки. Для этого существуют разнообразные зажимные крепления. Так производитель Legrand предлагает ТВ розетки с зажимом на основе откидывающегося замка, некоторые предлагают пружинные зажимы и так далее. Описать каждый из них практически не реально. Но все они основываются на надежном закреплении отдельно оплетки кабеля и отдельно центральной жилы.

Последовательность работ своими руками

Рассмотрим, как самостоятельно расположить розетку для телевизора.

Когда необходимо штробление

Штробы применяют на монолитных и кирпичных стенах с большими плоскостями. Это актуально для наружных несущих покрытий и перегородок без присутствия в них сетевых шнуров. Толщина сверления большая, такие стены не смогут повредиться. Чтобы штробить внутренние плоскости, понадобится разрешение департамента по строительству.

Варианты монтажа без штробы

Это открытая установка подразумевает монтаж розеток на внешнюю стенку без сверления каналов и отверстий для подрозетников. Провода будут идти снаружи по плоскости. Также оптимальным решением является монтаж накладных электроустановок. Этот вариант отлично подходит, когда ремонт уже сделан, и портить отделку нет желания. Разъем устанавливают даже поверх кафеля.

Выбор сечения провода

Показатель измеряется в квадратных миллиметрах, он показывает пропускную способность. Чтобы обеспечить приемнику безопасную работу, приобретают кабель с запасом сечения, тогда изоляция не пострадает от нагрузки.

Сечение проводки не равно диаметру. Последний измеряется линейкой, ставится в формулу и высчитывается площадь сечения.

Кабель для проводки всегда идет с округлением в большую сторону. Например: при исчислении получилось 2,2 кв. мм. Это означает, что нужно брать кабель 2,5 квадрата.

Крепление и фиксация

Предусмотрено 2 варианта подключения разъема. Схема звездочка означает, что старая проводка удаляется, а новая кладется через сплиттер. Он предназначен для разветвления сигнала, разделения его на пакеты и усиления. Электроисточники ставят на входе провода в жилое помещение из подъезда. Затем проводят разводку антенных проводников. Применяется часто. Достоинства:

провода находятся в технически безопасном месте, что важно при монтаже и профилактическом осмотре;
сигнал устойчив;
разделенные пакеты постоянно поставляют ток на розетки для ТВ-приемников.

Второй способ установки – шлейфовый. Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих.

Сколько нужно провода

Сейчас существуют разные способы передачи данных, требующие собственного подсоединения к сети. Вместо 1 розетки монтируют блок, который содержит как минимум 4 разъема.

Монтаж подрозетника

Установка розетки в стакан начинается с выреза углубления. Глубина зависит от типа подрозетника. Если розетка, является проходной, то есть через нее проходят другие кабеля, то глубина не должна превышать 7-8 см.

В том случае когда подрозетник является конечным, углубление должно равняется не больше 5 см

Важно, при монтаже стоит учитывать, что провода должны свободно лежать в корпусе. Ведь в плотно перегнутом кабеля могут повредиться. в итоге, всю конструкцию придется разбирать и переделывать.

в итоге, всю конструкцию придется разбирать и переделывать.

Подрозетники делятся на два вида:

  • Для гипсокартона
  • Для твердого камня

В первом варианте конструкция подрозетника состоит из пластмассового корпуса и металлических защелок по бокам. Закрепляясь на гипсокартоне, фиксатор входит в паз, плотно держа корпус розетки. Для надежности конструкция закрепляется двумя дюбелями.

Второй вариант предусмотрен для каменных или кирпичных стен. В этом же случае корпус выполнен из поликарбоната с двумя ушками по бокам. В углубление, которое заранее было выдолблено перфоратором, закрепляется корпус розетки.

Инструкция по установке тв розеток

Начать следует с монтажа кабелей. Для этого понадобится некоторое количество приспособлений:

  • При слабо поступающем сигнале будет необходимо усилить теле-импульс, что усилит сигнал и улучшит изображение;
  • Также разделитель тв провода, потому как сигнал будет подаваться общий, а только потом разделится по всем телезрителям;
  • Теле-сигнальный сумматор, соберет вместе сигналы разной частоты и передаст импульс с помощью проводника на ваш телевизор;
  • Далее необходимы антенные штекера, для закрепления телевизионного кабеля, путем пайки, которая создаст надежное соединение.

Следующий этап – монтаж. В первую очередь, следует определиться с типом крепежа, которые делятся по видам установки розетки:

  • Накладыющаяся
  • Закрытый монтаж
  • Проходная

Далее понадобятся рабочие инструменты для монтажа:

  • сама ТВ-розетка;
  • перфоратор;
  • отвертки разных видов;
  • крепежи;
  • приспособления для удаления изоляции.

Порядок монтажа прибора:

  • По габаритам прибора проделывается отверстие в стене.
  • Непосредственно сама установка и фиксирование устройства.
  • Снятие изоляции провода, контролируем процесс, особенно препятствуем повреждению жила, иначе кабель может перегнуться и обломиться.
  • Закрепляем все с помощью винта.
  • Фиксируем наружной крышкой.

Если все операции проведены правильно и тщательно, то прибор полностью готов к применению.

Как подключить ТВ-розетку

Итак, нам нужно подключить выведенный телевизионный кабель в подрозетнике к приобретенной ТВ-розетке.

В первую очередь нам необходимо снять внешнюю оболочку с кабеля на длину порядка 20-25 (мм). ….
Данный кабель (арт: 01-2431) имеет алюминиевую фольгу с медной оплеткой. Нужно отвернуть алюминиевую фольгу с оплеткой назад на оболочку кабеля. Для этого я сначала из медной оплетки делаю косичку.
Затем укладываем косичку на внешнюю оболочку кабеля, а поверх нее заворачиваю фольгу. Но учтите, что внутренняя сторона фольги имеет не проводящее покрытие, поэтому половинку отвернутой фольги необходимо изогнуть и вывернуть обратно токопроводящей стороной вверх, иначе у Вас не будет контакта с металлической крышкой телевизионной розетки. Косичку пока оставим в таком положении.
Теперь берем ТВ-розетку, откручиваем крепежный винт на крышке и открываем её вверх.
Далее нужно отступить небольшое расстояние от края фольги, примерно 2 (мм), и снять изоляцию с центральной жилы кабеля

Центральная жила должна быть зачищена на длину порядка 7-8 (мм), лишнее отрезается.
Затем необходимо вставить центральную жилу кабеля до упора в клемму телевизионной розетки и затянуть винт.Обратите внимание на отсутствие замыкания фольги и волосинок оплетки кабеля на центральную жилу!

Далее необходимо закрыть металлическую крышку розетки и затянуть ее крепежным винтом, тем самым прижав ее прямо к алюминиевой фольге и оплетке телевизионного кабеля.
Теперь просто установите ТВ-розетку с помощью двух распорных лапок и фиксируется дополнительно двумя крепежными саморезами.

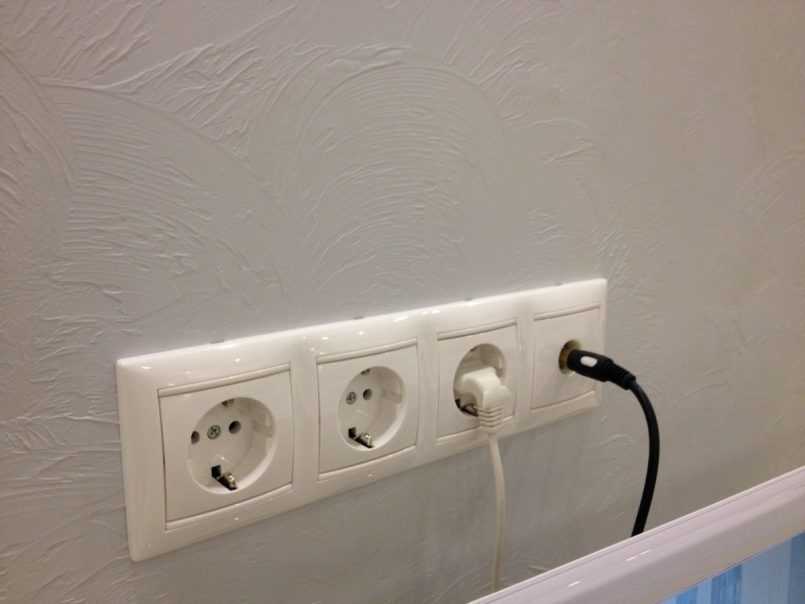

Какие розетки нужны для телевизора

При выборе розеток следует в первую очередь определить тип проводки. В многоквартирных домах с бетонными стенами наиболее оптимальны розетки скрытого монтажа. Для их установки потребуется предварительно проштробить в стене канавку для прокладки кабеля, а также углубление для подрозетника. Такой способ установки позволяет скрыть все провода внутри стены, что придает помещения гармоничный и законченный вид.

Сложнее обстоит дело с наружной проводкой, наиболее часто встречающейся в частных деревянных домах, на дачах. Из-за конструктивных особенностей строения здесь используются только накладные розетки. Кабель проводится по стене снаружи, и закрывается декоративными кабель-каналами. Можно без труда подобрать подходящую цветовую схему (например, под дереов) так, что на фоне деревянной поверхности их будет едва видно. Безусловно, при открытом монтаже не может быть и речи об установке розетки на стене за телевизором, поскольку ее размеры не позволят утопить ТВ в стену. В данном случае можно расположить розетку максимально близко к боковому краю прибора или утопить провода от телевизора в кабель-канал, а розетку спрятать за тумбой.

Рассматривая вопрос о том, сколько розеток нужно для телевизора на стену, нужно просто рассчитать количество сопутствующего оборудования. О розетке для ресиверов спутникового телевидения мы уже говорили. Однако есть еще как минимум один прибор, который может потребоваться в будущем, особенно с современным телевизором – это WI-FI адаптер для просмотра ТВ с мобильных устройств. Обычно он оснащен USB портом для питания, но использовать имеющиеся порты в самом телевизоре крайне не рекомендуется, поэтому его придется подключать через адаптер к обычной розетке.

Устройство телевизионной розетки

Основными частями, входящими в конструкцию любой тв розетки, являются:

Корпус tv розетки (или печатная плата), который предназначен для подключения к нему антенного кабеля. В одиночной розетке эта часть не имеет никаких электронных схем и служит только для обеспечения надежного контакта между ее элементами.

Лицевая панель. Этот элемент конструкции устройства выполняет не только защитную, но и декоративную функцию. Он может быть выбран так, чтобы максимально соответствовать интерьеру помещения. В зависимости от назначения розетки Legrand, в ней могут присутствовать дополнительные выходы, например SAT и R. Подключение TV-R-SAT розетки выполняется при помощи одного кабеля, идущего от специального сумматора.

Суппорт. Служит для крепления всех элементов конструкции розетки между собой, а также надежной фиксации устройства в монтажной коробке.

Подключение кабеля

Для подключения кабеля снимаете изоляцию с центральной жилы на 6-8мм. При этом от края внешней оболочки до места начала зачистки нужно отступить еще пару миллиметров.

Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.

В серии Unica он самозажимной, ничего затягивать здесь не нужно. В других марках может присутствовать зажимной винт, который необходимо будет предварительно ослабить и после, подтянуть отверткой.

Обращайте особое внимание, чтобы ”волоски” экрана нигде не соприкасались с центральной жилой. Остается центральным винтом поджать сам кабель и поставить на место внешнюю накладку

Остается центральным винтом поджать сам кабель и поставить на место внешнюю накладку.

Если что-то не понятно и не получается, всегда можно обратиться к инструкции.

Как выбирать телевизионный кабель

Однозначно по качеству передачи сигнала и по крепости изоляции. Затухание в кабеле должно быть минимальным, а изоляция должна надёжно защищать жилу от внешних воздействий. Для скрытой укладки подойдут только лучше представители. Это кабели SAT 703, SAT 50, DG113, F1160BVM COMMSCOPE (RG-11).

Кабель SAT 703 Кабель SAT 50 Кабель F1160BVM COMMSCOPE (RG-11)

Это одножильные медные кабели с изоляционной вспененной прослойкой и прочной оболочкой, которые будет прекрасно чувствовать себя под штукатуркой.

Для наружной прокладки подойдёт кабель RG-6, но если вы хотите получить более качественный сигнал, выбирайте кабели из первого списка. Кабелем RG-6 можно подключать сами телевизоры к розеткам.

Как подсоединить телевизионный кабель к розетке

Питающий антенный кабель соединяется с розеткой в специальном гнезде с помощью винта. Центральная жила при этом аккуратно освобождается от изоляции и закрепляется в отверстии. Для лучшей фиксации вторым винтом через специальную пластину закрепляется часть кабеля в оплётке. Это гарантирует отсутствие подвижек и защищает центральную жилу от перелома.

Тв розетка – советы по выбору, схемы подключения и идеи по размещению (105 фото)

Сегодня в каждом доме обязательно присутствует большое количество техники – компьютер, телевизор, обычно, даже не один.

Не все из этого имеет беспроводное подключение или может работать через Wi-Fi, поэтому в данной ситуации всегда помогает обыкновенный кабель или телевизионная розетка.

Когда предоставляется возможность спрятать все провода в стены, лучше ей воспользоваться, поэтому предстоит тщательно продумать как они будут устанавливаться.

Телевизионная розетка – это оборудование, которое необходимо для устройств без функции беспроводного подключение, которую имеют уже многие девайсы. Таким примером может служить телевизор, которому потребуется подключение к телевизионной, спутниковой или радиосети.

Тв розетка предоставляет пользователю доступ к комфортному пользованию соединением (в процессе установки производиться как можно более эстетичное крепление, провода и кабели убираются в стену или прикрываются плинтусом на полу). А также подобный способ дает возможность подключаться нескольким устройствам при установке и подключению усилителя сигнала для хорошего качества.

Основные виды

  • Виды тв розеток представлены, следующими вариантами:
  • Простая или одиночная – самая простая из всеобщей разновидности, которая имеет только единственное отверстие для установки кабеля, также мощность которой составляет не более 1,5 децибела, что отличается ее от других вариантов.

В тех случаях, когда розетка приобретается для одного телевизора, следует использовать именно одиночную розетку, это способствует сохранению качества сигнала.

Проходная розетка – представляет собой тройник, конструкция более сложная, чем предыдущий вариант, подключается к телевизору и далее к проходной или оконечной. Использовать такой тип лучше комплексно с необходимым количеством дополнительных розеток.

Оконечная розетка – основная функция такого варианта заключается в том, что она является замыкающей в цепочке проходных. По своему внешнему виду полностью повторяет вид одиночного типа.

Процесс установки

Высота установки тв розетки подбирается относительно индивидуальных критериев, равных высоте на которой будет располагаться ваш телевизор или другой девайс. Ориентироваться нужно на край телевизионного экрана, чтобы провода и шнуры были не видны.

При монтаже тв розетки своими руками, стоит спрятать все кабели в стены, в таком случае они не будет торчать и это избавит их от незапланированных повреждений.

Но в том случае, если желаете обойтись без ремонта, а необходимость в прокладывании кабеля присутствует, подключить кабель к тв розетке можно, используя плинтуса и кабель-каналы.

Инструкция по установке тв розеток

Начать следует с монтажа кабелей. Для этого понадобится некоторое количество приспособлений:

  • При слабо поступающем сигнале будет необходимо усилить теле-импульс, что усилит сигнал и улучшит изображение;
  • Также разделитель тв провода, потому как сигнал будет подаваться общий, а только потом разделится по всем телезрителям;
  • Теле-сигнальный сумматор, соберет вместе сигналы разной частоты и передаст импульс с помощью проводника на ваш телевизор;
  • Далее необходимы антенные штекера, для закрепления телевизионного кабеля, путем пайки, которая создаст надежное соединение.

Следующий этап – монтаж. В первую очередь, следует определиться с типом крепежа, которые делятся по видам установки розетки:

  • Накладыющаяся
  • Закрытый монтаж
  • Проходная

Далее понадобятся рабочие инструменты для монтажа:

  • сама ТВ-розетка;
  • перфоратор;
  • отвертки разных видов;
  • крепежи;
  • приспособления для удаления изоляции.

Порядок монтажа прибора:

  • По габаритам прибора проделывается отверстие в стене.
  • Непосредственно сама установка и фиксирование устройства.
  • Снятие изоляции провода, контролируем процесс, особенно препятствуем повреждению жила, иначе кабель может перегнуться и обломиться.
  • Закрепляем все с помощью винта.
  • Фиксируем наружной крышкой.

Если все операции проведены правильно и тщательно, то прибор полностью готов к применению.

Подключение телевизора

Рассмотрим, как можно более подробно процесс подключения телевизора к тв розетке, следуйте инструкции, чтобы подключение было произведено верно:

Инструкция по монтажу

Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.

Выполнение подготовительных работ

Перед тем, как приступить к установке, вам обязательно необходимо определиться с тем, где именно будет установлен розеточный блок. Если вы планируете выполнить установку на кухне, тогда его будет лучше разместить над рабочей поверхностью. В гостиной выполнить установку розеточного блока можно за телевизором. В дальнейшем он сможет скрыть все ненужные шнуры. Если вы желаете поставить блок из двух или трех розеток в ванной комнате, тогда помните, что расстояние от воды должно составлять не менее 60 сантиметров. У нас уже есть статья, в которой указана высота установки розеток по евростандартам.

Выдвижной вариант блока розеток для кухни является наиболее популярным. Корпус розеток, которые располагаются в столешнице необходимо просто нажать, и они выдвинутся. На данный момент этот вариант установки можно считать не только удобным, но и полностью безопасным.

Также на подготовительном этапе вы обязательно должны будете подготовить инструмент для штробления стен под проводку. Кроме этого, необходимо будет использовать строительный уровень и маркер.

Разметка стены

Теперь пришло время изучить наиболее важный этап, от которого в дальнейшем будет зависеть много. Вам необходимо взять маркер и рулетку и нанести разметку на стену. Точек, которые вы поставите должно быть такое же количество, сколько подрозетников вы планируете установить. Специалисты сообщают, что расстояние между центрами подрозетников должно составлять ровно 72 мм. Если в этом случае вы допустите погрешность, тогда помните, что корпус декоративной крышки в дальнейшем просто не станет на свое место. Также помните о том, что все штробы должны равномерно распределяться в горизонтальной или вертикальной плоскости.

Для этого лучше всего использовать строительный уровень. Когда вы закончите выполнять разметку стен, то можно будет приступать к штроблению.

Создание штроб

На этом этапе, вам обязательно необходимо подготовить посадочные места для встраиваемых подрозетников. Здесь нет ничего сложного и справиться с подобной задачей, вам поможет перфоратор со специальной насадкой. Если у вас нет перфоратора, тогда выбить отверстие вы сможете с помощью зубила и молотка.

Если стены в квартире или доме покрыти ГКЛ, тогда в этом случае потребуется специальная коронка по гипсокартону.

Крепление подрозетников

Теперь вам необходимо понять, как установить блок подрозетников. На сегодняшний день вы можете встретить специальные пластиковые стаканы, которые в дальнейшем можно будет соединить между собой. Это достаточно удобно, так как соединить подрозетники в этом случае сможет каждый новичок.

В кирпичной или бетонной стене подрозетники необходимо самостоятельно вмазать в стену. В гипсокартоне можно использовать специальные прижимные лапки. У нас уже есть статья, в которой вы можете изучить сущность установки подрозетников.

Подключение электрики

Подключать электричество к блоку розеток необходимо, когда раствор застынет. Только после этого вы можете переходить к подключению внутреннего блока розеток к сети 220 Вольт своими руками. Подключить несколько евророзеток вы можете шлейфом от одного вводного кабеля. Этот способ разрешается использовать если вы не будете использовать мощные бытовые приборы.

Перед началом подключения обязательно отключите электроэнергию на щитке. После этого все вводные провода необходимо завести в подрозетник. Теперь вы можете выполнить перемычки на подключение других блоков. Подключение блока из 3 либо 4 розеток необходимо проводить по схеме, которая расположена ниже:

После того, как вы завершите подключение всех жил можно начать фиксировать корпуса евророзеток в подрозетниках, а затем установить декоративную крышку.

На данный момент — это вся технология установки и подключения блока розеток в стене. Как видите, все этапы выполнения работ по установке блока розеток являются достаточно простыми и справиться с подобной задачей может практически каждый человек. Чтобы понять всю сущность установки, вам обязательно необходимо посмотреть видео, которые размещены в этой статье.

Выводы и полезное видео по теме

Как правильно выбрать и установить современные антенные розетки, вы можете увидеть в следующих видеороликах.

Видео #1. Подключения кабеля к простой ТВ розетке:

Видео #2. Установка розеточного блока Legrand:

Видео #3. Особенности розеток немецкой марки WISI:

Для самостоятельного монтажа встроенной телевизионной розетки необходимо обладать знаниями электрика-любителя и уметь разбираться в типах проводов и розеток. Если вы спроектировали сложную схему с использованием дополнительных устройств, то по вопросам установки лучше обратитесь к провайдеру – только специалист сможет учесть все нюансы подключения.

Если у вас появились вопросы при ознакомлении с информацией, есть рекомендации в помощь самостоятельным домашним мастерам, нашли недочеты в материале, пожалуйста, оставляйте комментарии в размещенном под статье блоке.

Телевизионная розетка представляет собой специальное устройство, которое, в зависимости от конкретного типа конструкции, способно выполнять различные задачи. В частности, посредством розеток можно подключить параллельно целый ряд устройств, увеличить сетевой участок и прочее.

Виды розеток

Магазины торговой сети «Леруа Мерлен» предлагают своим клиентам телевизионные розетки следующих типов:

  • Проходные устройства оснащены входом и двумя выходами, к одному из которых можно подключить необходимое оборудование, а к другому – следующую розетку. При прокладке сети необходимо учитывать, что каждая розетка приводит к тому, что сигнал становится несколько слабее, а потому установка слишком большого количества подобных устройств нецелесообразна. Проходные модели нужны для того, чтобы подключить сразу несколько устройств, эксплуатация их ведется в большинстве случаев в комбинации с оконечными розетками.
  • Оконечные розетки завершают сеть, способствуют повышению качества телевизионной картинки, для чего показатель волнового сопротивления находится на уровне 75 Ом.
  • Индивидуальные розетки также завершают сеть, однако не отличаются столь же внушительным сопротивлением, как их волновые аналоги, из-за чего могут наблюдаться проблемы с изображением.

Принципы выбора и монтажа

При выборе розетки нужно обязательно узнать ее рабочую частоту. Аналогично, если вы планируете в дальнейшем подключать к изделию дополнительные устройства, например модем, следует выбирать модели со специально предназначенными для этого входами.

При монтаже розетки на стене лучше пользоваться специальными коробами, которые уменьшают механическую нагрузку на элемент и повышают его долговечность.

Леруа Мерлен предлагает широкий выбор товаров по низким ценам для жителей Москвы, а также городов Московской области: Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Жуковский, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Клин, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский и Солнечногорск. Вы можете заказать необходимые товары онлайн с доставкой во все эти города или посетить один из наших розничных

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
