Как правильно подключить телевизор к розетке

Установка при помощи шлейфа

Для начала необходимо ознакомиться со схемой при помощи, которой будет намного легче понять, что требуется сделать.

Нам становиться понятно, что при таком варианте нужно, чтоб присутствовали проходные, а также одна оконечная розетка. Глядя на рисунок также можно понять, что у такого соединения есть основной минус, а именно, в том случае если контакт оборвется на одной из точек, то дальше по схеме он распространяться не будет. Достаточно хорошие и сильные сигналами мы можем увидеть только на первых розетках, что касается последующих, то он будет только ослабляться

Нужно обратить внимание, что такой недостаток можно ликвидировать благодаря современным высокоуровневым входящим сигналам

Возможные ошибки при заземлении

  1. Коробка распределения электропроводов после окончания ремонта выступает сверх лицевой части. Это нарушает целостность интерьера.
  2. Нерабочий разъем. Приходится использовать разветвитель с другой ТВ розетки для просмотра телевизора в данном месте.
  3. Выступающий каркас розетки, который плохо сам держится в подготовленной коробке и неплотно прижимает разъем электро-кабеля.
  4. Выбор материалов низкого качества. Их особенности:
  • провода с плохой изоляцией пропускают слабый сигнал, изображение на экране ухудшается;
  • повреждение изоляции.
  1. Установка делителей и телевизионных соединений в труднодоступных местах:
  • в стенах под штукатуркой;
  • в подвесных потолках;
  • за декоративной отделкой.

Как установить телевизионную розетку

Да собственно так же как любую другую, аккуратно и на своё место.

Начнём с высоты, куда её ставить родимую. Сразу скажем — гоните в шею советчиков, любителей евростандартов и с их «15-ю сантиметрами от пола». Наша задача, спрятать хвосты питающих и антенных кабелей за телевизор, чтобы было красиво и удобно. А по евростандарту вам придётся вешать тогда телевизор к полу и оттуда же и смотреть.

Конечно, есть и такие любители обустройства домашних кинозалов, но их гораздо меньше чем тех, у кого телик висит на нормальной высоте.

Поэтому, ориентируйтесь на края телеэкрана, чтобы ни розетки, не шнуры наружу не торчали. А если кроме телеприёмника будут и другие девайсы подключаться, устанавливайте розетки в удобной доступности. Или придётся изображать обезьянку, пытаясь дотянутся до заветной точки питания.

Особенности и характеристика теле-розетки

Основным отличием теле-розетки от обычной – наличие винтового или пружинного вывода для подключения электрического кабеля телевизора. Дополнительный зажим применим для контакта экранирующего оболочки. Розетки современные от ведущих производителей при монтаже не нуждаются в дополнительных манипуляциях по подготовке кабеля. При вставлении в гнездо электровывода, зажимы ТВ-розетки автоматически его зажимают, обеспечивая надежный контакт и высокое качество сигнала.

Телевизионная розетка состоит из:

  1. Корпуса, предназначенного для контакта с антенным кабелем.
  2. Наружной панели выполняющую функцию защиты. При подключении спутниковой антенны, ТВ- выводы производятся в разных расцветках, для того, что розетка гармонично вписалась в цветовую гамму интерьера.
  3. Сумматора, применяемого для совмещения нескольких разъемов:
  • разъем для радио-кабеля;
  • спутникового сигнала.
  1. Суппорт. Элемент конструкции для плотной фиксации вставленного провода в розетку.

Виды телевизионных розеток

Каждой схеме подключения соответствует определенная розетка тв. Различают несколько основных видов, каждая из которых имеет свое назначение. Правильно выбранное оборудование способно повысить качество сигнала.

Одиночная

Самой простой конструкцией отличается одиночная розетка под телевизор. Из названия следует, что к ней можно подключить лишь один питающий кабель. Использование зажимных или винтовых типов клемм, делает монтаж несложным и понятным. Степень сигнала в конструкциях этого типа может падать незначительно, в пределах от 1 до 3 дБ.

Проходная

Проходная тв розетка имеет конструкцию существенно сложнее, чем одиночная. Это сопряжено с тем, что такой вид приспособления создан для решения целого ряда технических проблем связи. Правильно установленная проходная розетка, гарантирует хороший сигнал для себя, обеспечивая минимальное снижение сигнала для всех последующих устройств.

В своей системе проходная розетка оснащена двумя разъемами: для подходящих и отступающих кабелей. Контактные детали фиксируются с помощью винтообразных, зажимных или гибридных клемм. Монтаж такой конструкции также не сложный и достаточно понятный.

Что касается падения степени сигнала, то в таком типе он остается в тех же пределах, что и у одиночной розетки, однако на отступающих кабелях этот показатель может быть значительно выше. Для того, чтобы сигнал оставался на довольно высоком уровне во всех местах схемы, следует обеспечить фильтрацию отраженных сигналов. Уменьшению степени помех в значительной мере способствует установка специализированных сопротивлений, имеющих емкостной или же резисторный тип.

Оконечная

В соответствии с указаниями, оконечная розетка должна устанавливаться только лишь в проходных схемах и быть ее конечной точкой. Своей конструкцией контактной части оконечная форма розетки напоминает одиночный тип. Если к такой розетке подключен телевизор, то он дает отраженные сигналы, которые помехами или наложенными изображениями проявляются на других устройствах, подключенных к схеме. По этой же причине, монтаж производят с учетом фильтров несогласованного сигнала, что существенно снижает потерю сигнала.

Виды устройств и их особенности

Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.

  1. Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
  2. Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.

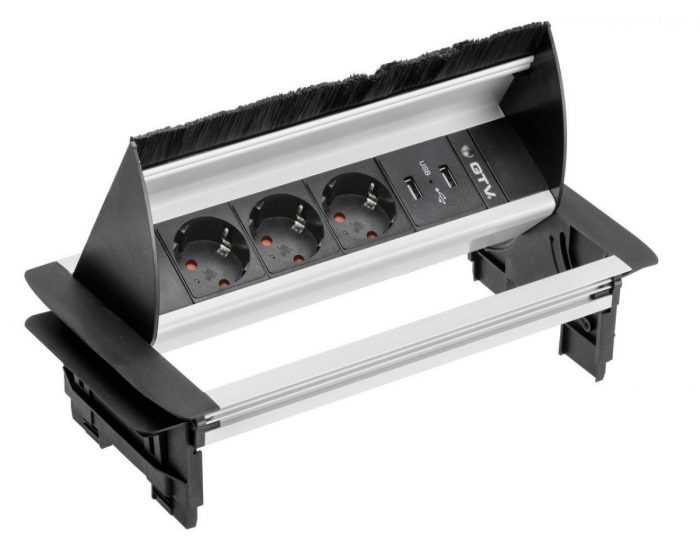

  3. Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.

Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.

Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.

Основные популярные типы

К ним относятся:

  • вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
  • тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
  • Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.

Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.

Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.

  1. Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
  2. IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
  3. IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.

Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.

Установка

Современные интерьеры не принимают «видимые» провода – их принято прятать как можно надежнее. Спрятать кабель в стене поможет инструкция по установке ТВ розеток – это значительно улучшит оформление.

В первую очередь, нужно провести сам кабель до планируемого месторасположения телевизора, с небольшим запасом. Старайтесь избегать силовых проводов – они будут наводить помехи на сигнал. После, подготовьте антенный кабель. Для этого уберите немного внешней изоляции, сместите медную оплетку и заверните фольгу. Последняя, в итоге, должна закрыть медную часть.

  • Какой кабель выбрать для подключения розеток: расчет сечения, особенности укладки и советы по выбору производителя. 145 фото розеток и варианты их подключения

  • Конструкция перекрестного выключателя: особенности применения и советы как выбрать перекрестный выключатель. 150 фото идей использования

  • Как подключить трехклавишный выключатель — схема подключения и советы по выбору выключателя. 125 фото и видео инструкция подсоединения выключателя своими руками

Центральная жила также должна быть без изоляции. Дальнейшие действия по монтажу ТВ розетки своими руками зависит от выбранной модели. Некоторые производители оснащают изделия фиксирующейся крышкой. На других вы встретите специальные петли, которые фиксируют кабель вместе с центральной жилой. Сборка готова, останется только закрепить.
