Установка розетки для стиральной машины в ванной комнате: обзор технологии работ

Подключение розетки, ключевые условия

Проекты домов старой постройки не предусматривали подключение розетки в ванной комнате по двум основным причинам:

  • первая – объекты старого жилищного фонда не обеспечены системой заземления
  • вторая – в те времена отсутствовала мощная стационарная бытовая техника

Используемая еще два-три десятка лет назад бытовая техника не предполагала стационарного монтажа в ванных комнатах, из-за характерного для них высокого уровня влажности.

Действующие нормы и стандарты допускают размещать точки подключения в помещениях с повышенной влажностью, но при соблюдении ряда обязательных правил:

  • Подключение розетки производят только к исправной проводке, выполненной из трехжильного медного кабеля
  • Для монтажа применяют электро-розетки, корпусы которых отличаются надежной защитой от попадания влаги
  • Электрооборудование комплектуется устройством защитного отключения с током срабатывания в пределах 10 мА
  • Силовая линия в обязательном порядке должна быть оснащена заземляющим контуром, чтобы подключение мощного прибора производилось через защитный контакт

Заземление – неукоснительное условие установки розетки как в отдельной ванной комнате, так и в совмещенном санузле, в котором наблюдается избыточная влажность. В жилых постройках, в которой не предусмотрено заземление, с задачей гашения токов превышения и отключения линии справляется защитный трансформатор и УЗО. Единственное – их уровень защиты будет несколько ниже.

Некоторые хозяева безответственно относятся к подключению мощных бытовых агрегатов, используя для этого удлинители и тройники.

Подключать стиральную машину, относящуюся к числу мощных бытовых электроприборов, через удлинитель не стоит. Это неудобно и к тому же опасно. Ведь при неграмотном подключении и монтаже возрастает вероятность аварийной ситуации, в результате которой преждевременно выходит из строя даже качественная дорогостоящая техника.

Если же в семье есть любознательный маленький непоседа, то присутствие лишних проводов в открытом доступе и вовсе обретает особые черты.

Требования ПУЭ и другие нормативы

Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.

Зоны ванной комнаты по электробезопасности:

  • 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
  • 1 – окружает предыдущую область, обычно это прилегающие стены.
  • 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
  • 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.

Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:

7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.

7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):

Зона Класс защищенности Что может использоваться
IРХ7 электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1 IРХ5 только водонагреватели
2 IРХ4 (IРХ5 для общественных мест) водонагреватели и светильники класса защиты 2
3 IРХ1 (IРХ5 для общественных мест) Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.

Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?

По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не ближе 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.

Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.

Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:

Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.

Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.

Подключаем стиральную машину к водопроводу

При подключении к водопроводу желательно установить сле­дующие устройства.

  • Фильтр для очистки воды. Вода в наших трубах течет да­леко не чистая, поэтому, чтобы защитить механизмы машины и продлить их срок службы, поставим фильтр, хотя бы грубой очистки.
  • Запорный кран. Необходимей установке машин, в кото­рых нет защиты от протечек. Кран включается перед нача­лом стирки, подавая воду, и выключается по ее окончании. Согласно евростандартам запорный кран должен устанавливаться над стиральной машиной. Однако это очень трудо­емко и нерационально. Поэтому достаточно поставить кран под раковиной, в месте подключения стиральной машины к водопроводу. Лучше выбрать шаровой кран, с шаром наибольшего диаметра.

Непосредственно подключение к водопроводу происходит следующим образом. В трубу холодной воды, ведущую к раковине, врезается тройниковая муфта, к которой подсоединяются фильтр, запорный кран и шланг, подающий воду в стиральную машину

Обратите внимание, что труба, подводящая воду к стиральной машине, должна быть оцинкованная, либо пластиковая, либо гибкий шланг, иначе, если труба черновая, в машину будет по­ступать ржавая вода

Подключаем слив к стиральной машине

Самый простой способ организации слива — сделать отток воды в ванну. Для этого на край ванны крепится специальный крюк, на который вешается сливной шланг стиральной машины. В этом случае вода будет сливаться прямо в ванну, соответственно, вся грязь, выходящая с водой при стирке, будет оседать на дне ванны. Придется ее часто мыть. В общем, простой, но не очень эстетич­ный способ. Лучше воспользоваться вторым способом и организовать слив воды непосредственно в канализацию. На раковину устанавли­ваем сифон с дополнительным отводом для слива воды пере­пускным клапаном. Высота врезки в канализацию должна быть не менее 50 см. Перепускной клапан может выйти из строя, тогда шланг поднимают вверх, чтобы он был выше раковины, и делают изгиб, до места врезки.

Подключаем электричество к машине

Как и при подключении других устройств в ванной комнате, подключение стиральной машины требует особого внимания. Электричество — вещь серьезная, поэтому нужно быть предель­но осторожными при работе, а лучше звать электрика.

Определим место, где будет находиться розетка. Она должна рас­полагаться вне ванны. Либо возможно применение специальной розетки, предназначенной для установки во влажных помеще­ниях, с высокой степенью защиты. Шнур стиральной машины должен дотягиваться до розетки без особых усилий. Подключе­ние с помощью удлинителей и переходников недопустимо. Если ваш шнур не дотягивается до розетки, обратитесь в сервисный центр с просьбой заменить шнур на более длинный. Стиральные машины прошлого поколения потребляли мощность, гораздо меньшую, чем современные машины, поэтому для защиты от поражения током в них применялась двойная изоляция, этого было достаточно. В современных машинах такой защитой будет заземление. Если вы уверены, что ваша электросеть заземлена, то можно просто подключить шнур к заземленной розетке. Если нет, то выполняем заземление с помощью автомата и УЗО или дифференциального отключателя

При выборе этих устройств важно знать силу тока и величину утечки тока или дифференциального тока. Значение силы тока должно быть больше, чем в стиральной машине, достаточно 16 А. Величина дифферен­циального тока берется обычно 10 А

Это небольшая величина, зато гарантировано, что вы не получите удар током. К розетке подключаем трехжильный кабель, строго соединяя соответствующие проводки, руководствуясь цветовыми подсказками. Кабель подсоединяем к дифференциальному отключателю, который вставляем в щиток. Точнее, это делает электрик

Величина дифферен­циального тока берется обычно 10 А. Это небольшая величина, зато гарантировано, что вы не получите удар током. К розетке подключаем трехжильный кабель, строго соединяя соответствующие проводки, руководствуясь цветовыми подсказками. Кабель подсоединяем к дифференциальному отключателю, который вставляем в щиток. Точнее, это делает электрик.

Ключевые условия для подключения розетки

Проекты домов старой постройки не предусматривали установку розетки в ванной комнате по двум основным причинам:

  • первая – объекты старого жилищного фонда не обеспечены системой заземления;
  • вторая – в те времена отсутствовала мощная стационарная бытовая техника, «запитываемая» от электричества.

Используемая еще два-три десятка лет назад бытовая техника не предполагала стационарного монтажа в санузлах, из-за характерного для них высокого уровня влажности.

Действующие нормы и стандарты допускают размещать точки подключения в помещениях с повышенной влажностью, но при соблюдении ряда обязательных правил:

  • Подключение производят только к исправной проводке, выполненной из трехжильного медного кабеля.
  • Для монтажа применяют электророзетки, корпусы которых отличаются надежной защитой от попадания влаги.
  • Электрооборудование комплектуется устройством защитного отключения с током срабатывания в пределах 10 мА.
  • Силовая линия в обязательном порядке должна быть оснащена заземляющим контуром, чтобы подключение мощного прибора производилось через защитный контакт.

Заземление – неукоснительное условие установки розетки как в отдельной ванной комнате, так и в совмещенном санузле, в котором наблюдается избыточная влажность.

Информация о том, как правильно монтировать розетку с заземлением рассмотрена в другой нашей статье.

В жилых постройках, в которой не предусмотрено заземление, с задачей гашения токов превышения и отключения линии справляется защитный трансформатор и прибора УЗО. Единственное – их уровень защиты будет несколько ниже.

Некоторые хозяева безответственно относятся к подключению мощных бытовых агрегатов, используя для этого удлинители и тройники.

Подключать стиральную машину, относящуюся к числу мощных бытовых электроприборов, через удлинитель не стоит.

Это неудобно и к тому же опасно. Ведь при неграмотном подключении и монтаже возрастает вероятность аварийной ситуации вследствие короткого замыкания, в результате которой преждевременно выходит из строя даже качественная дорогостоящая техника.

Автоматические стиральные машины установлены практически в каждом доме, а потому монтаж надежной и безопасной точки подключения является необходимостью

Если же в семье есть любознательный маленький непоседа, то присутствие лишних проводов в открытом доступе и вовсе обретает особые черты.

Как подключить стиральную машину к водопроводу?

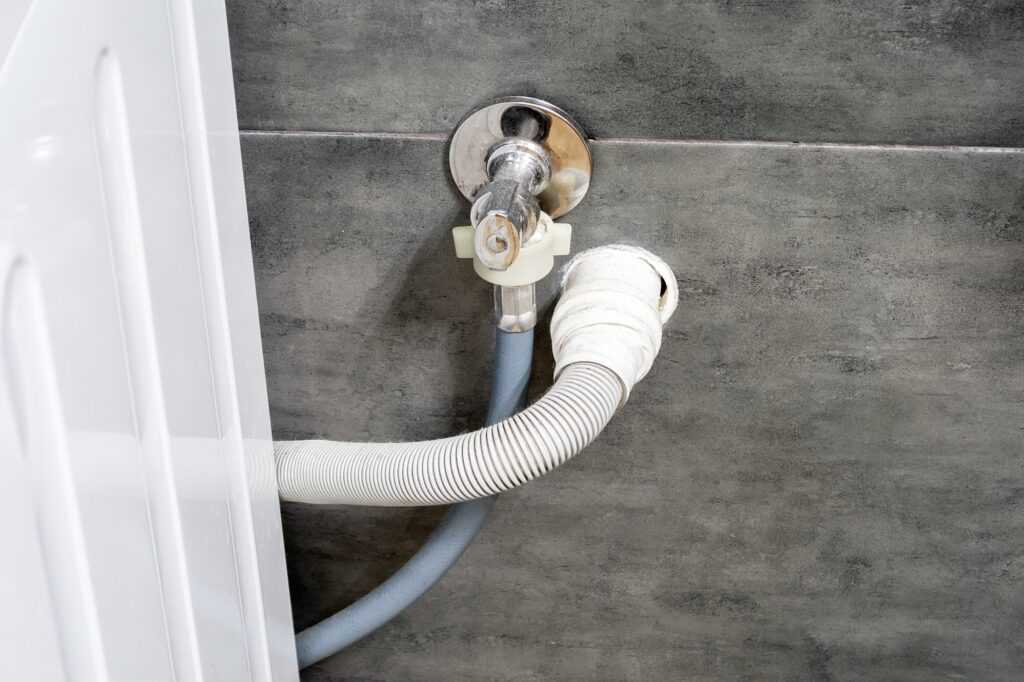

Что касается подключения стиральной машинки к холодной воде, то ниже будет представлена пошаговая инструкция, с помощью которой можно осуществить подключение самостоятельно:

Схема подключения заливного шланга стиральной машины через тройник к водопроводу

  • для начала следует выбрать место подсоединения. Безусловно, самым лучшим местом будет та область, где отмечается соединение металлопластиковой трубы с гибким шлангом смесителя. В принципе осуществить подсоединение можно и к душевому крану;
  • после откручиваем гибкий шланг;
  • затем наматываем на резьбу тройника фумленту и, непосредственно, устанавливаем сам тройник;
  • также на оставшиеся две резьбы наматывается фумлента и подсоединяются гибкие шланги от стиральной машинки и смесителя умывальника;
  • напоследок нужно затянуть все резьбовые соединения ключом.

Подключение стиральной машины к водопроводной системе

Стоит отметить, что необходимо обязательно проверять наличие уплотнительных колец на обоих концах заливного шланга, так как именно они предотвращают протекание воды в местах соединения.

Еще один вариант подключения шланга стиральной машине к водопроводу

Существует и другой вариант подключения машинки  к водопроводу, путем соединения подводящего (заливного) шланга со сливным краном в ванной или раковины.

Если вы решили использовать такой способ, тогда вам потребуется наливной шланг большей длины. Один конец шланга в этом случае прикручивается к крану после отсоединения гусака. Люди, которые выбирают для подключения эту систему, утверждают, что сам процесс занимает чуть больше минуты.

При этом они полностью уверены, что избегают протечек воды в процессе простоя машинки, ведь подсоединение подводящего шланга осуществлялось не стационарно.

https://youtube.com/watch?v=KCsq1YbxZ-A

Отдельного внимания заслуживает тот момент, что сегодня многие современные автоматические агрегаты оснащены специальной системой, которая блокирует подачу воды в отключенную машинку.

Такая техника оснащена наливным шлангом, который на конце имеет блок электромагнитных клапанов. Эти клапаны при помощи проводков соединяются с машинкой, которые, собственно, осуществляют управление.

При желании можно докупить специальный заливной шланг с автоматической защитой от протечек

Вся эта система находится внутри гибкого кожуха. То есть, когда машинка отключается, клапан автоматически перекрывает поступление воды внутрь устройства.

Это является очень удобным и надежным, так как, к примеру, при отключении света, вы будете уверенными в том, что при отключении машинка не будет продолжать качать в себя холодную воду с водопровода.

Как видите подключение стиральной машины к канализации и водопроводу вполне осуществимо самостоятельно. Главное следовать установленным правилам и соблюдать инструкцию, которая прилагается к технике.

Правильно подключенная стиральная машина будет служить долго и верно

Если вдруг вы в чем-то засомневались или не уверены в правильности выполнения ваших действий, то всегда можно обратиться за помощью к специалистам. Безусловно, специалист гораздо лучше и быстрее справится с установкой устройства, однако за это ему придется платить.

Техника будет работать налажено и длительно только в том случае, если все необходимые установочные мероприятия будут выполнены, как положено и в соответствии стандартам.

Стоит сказать, что если вы приобрели посудомоечную машину, то установка ее осуществляется по тому же принципу. Все установочные мероприятия идентичны тем, что при установке стиральной машины-автомата.

Естественно, в этом случае также необходимо предварительно ознакомиться с инструкцией к технике, которая в обязательном порядке должна идти к ней при продаже.

Марки кабеля, показатели мощности и сечения

Современные стиральные машины потребляют достаточно мощности, но производители стараются уменьшить этот показатель, насколько возможно. Средний уровень потребления доходит до 2500 Вт.

На задней панели устройства можно легко увидеть, какими характеристиками она обладает в этом плане. Информация часто содержится в сопроводительных документах. Чтобы определить сечение кабеля, стоит воспользоваться специальной таблицей. Они располагаются на специализированных сайтах.

Запрещено на практике использовать провода, для которых использованы следующие обозначения:

  1. ПУНП.
  2. АПУНП.

Если квартира снабжена только старой двухжильной проводкой, осуществляется замена на трёхжильный аналог.

Медная трёхжильная разновидность проводки больше всего подходит для осуществления подключения. Использование защитных дополнительных устройств – обязательное требование, такие правила подключения действуют при любых обстоятельствах.

Когда подходящее сечение выбрано, можно смело отправляться в магазин, чтобы приобрести изделие с подходящими характеристиками. Главное – выбирать только производителей с заслуженной репутацией.

Подключение стиральной машины — с чего начать?

Вы обязательно найдете информацию о расположении винтов в инструкции. Не пропускайте этот элемент — запуск защищенной стиральной машины — проверенный рецепт выхода из строя барабана! Если в вашей ванной комнате не так много места, подумайте о более мелкой модели.

Выровнять стиральную машину можно с помощью контргаек в нижней части машины. Все, что вам нужно, — это гаечный ключ или подходящий торцевой ключ. Обратите внимание на этот элемент — неравномерно расположенная стиральная машина будет сильно вибрировать и издавать шум, особенно во время отжима.

Также не забывайте подтягивать гайки при выравнивании стиральной машины. Стиральная машина должна иметь как минимум две регулировочные ножки, чаще всего спереди. Следите за тем, чтобы уклон на каждой плоскости не превышал двух градусов. Идеальная ситуация — получить одинаковый уровень со всех сторон.

На что еще обратить внимание на данном этапе? Поинтересуйтесь антивибрационными подушечками или ковриками — вы найдете их практически в каждом магазине бытовой техники. Они не дорогие и значительно снизят шум, создаваемый работающим устройством. Это обеспечит более стабильную работу за счет устранения значительной части вибрации, которая затем передавалась бы на пол, соседнюю мебель или аксессуары. Требуемые расстояния для слива и входа в стиральные машины зависят от длины шланга. При этом необходимо учитывать, что расстояние до слива должно быть не менее 80-90 см, а расстояние до водопровода не должно превышать +/- 140 см. Высота слива для правильного давления должна варьироваться от 40 до 100 см от уровня пола, хотя эти значения (особенно нижние) могут значительно отличаться в зависимости от модели — здесь лучше соблюдать верхний предел

Требуемые расстояния для слива и входа в стиральные машины зависят от длины шланга. При этом необходимо учитывать, что расстояние до слива должно быть не менее 80-90 см, а расстояние до водопровода не должно превышать +/- 140 см. Высота слива для правильного давления должна варьироваться от 40 до 100 см от уровня пола, хотя эти значения (особенно нижние) могут значительно отличаться в зависимости от модели — здесь лучше соблюдать верхний предел.

Что касается подключения к сети — единственное, что важно, это соответствующие параметры и заземление розетки. Стоит узнать, нет ли вредоносных скачков напряжения. Стандартно, достаточно напряжения 220-240 В при 50 Гц, номинального тока 10 А и мощности около 2000 Вт. Последний элемент, который мы здесь рассмотрим — это область под самой стиральной машиной. У каждой модели есть система нивелирования, чаще всего на основе скрученных ножек. Однако возможности маневра обычно составляют несколько сантиметров, поэтому вначале стоит убедиться, что поверхность ровная и твердая. Стиральную машину также нельзя эксплуатировать при отрицательных температурах. Допуск рабочей температуры должен быть указан в инструкции

Последний элемент, который мы здесь рассмотрим — это область под самой стиральной машиной. У каждой модели есть система нивелирования, чаще всего на основе скрученных ножек. Однако возможности маневра обычно составляют несколько сантиметров, поэтому вначале стоит убедиться, что поверхность ровная и твердая. Стиральную машину также нельзя эксплуатировать при отрицательных температурах. Допуск рабочей температуры должен быть указан в инструкции.

Правила выбора узо

Самый часто задаваемый вопрос при установке и подключении стиральных машин: нужно ли устанавливать УЗО для стиральной машины? Ответ прост – да, нужно. Ведь стиральная машина, сама по себе достаточно энергозатратное устройство, а также работает в среде с повышенной влажностью, за счет чего относится к категории повышенной опасности. Именно поэтому установка УЗО необходима при подключении к сети электропитания стиральных машин

Чтобы стиральная машина служила не один год, а ее эксплуатация была безопасной, важно правильно выбрать устройство защитного отключения. Для этого необходимо руководствоваться следующими правилами:

  • Мощность устройства. Выбор УЗО на стиральную машинку по мощности основывается на номинальной мощности электросети. Бывают однофазные и трехфазные аппараты.
  • Напряжение сети. Однофазные УЗО рассчитаны на 220 В, а трехфазные – 380 В.
  • Сила тока. Самые распространенные УЗО, которые рекомендуют специалисты, обладают защитой на 30 мА. Можно установить и на 10 мА, но для бытовой электроаппаратуры подобная степень защиты не требуется.
  • Особенности конструкции УЗО. Поскольку стиральная машина имеет высокий уровень электропотребления, лучше выбрать устройство защитного отключения класса А. Также возможна установка класса АС, но этот тип не всегда качественно выполняет свою функцию.
  • Особенность расцепителя и маркировка автомата. Для электросети в квартире или частном доме подходит УЗО с маркировкой «С». Также встречаются устройства с цифровой маркировкой, в этом случае правильным будет выбор устройства с маркером С16 или, более редкий, С25.
  • Дополнительные уровни защиты. В некоторых моделях УЗО отсутствует система защиты при обрыве нулевого проводника, что приводит к игнорированию устройством утечек тока.

Дифавтомат на стиральной машинке защитит и от короткого замыкания, и от пробоя на корпус одновременно. Какой именно поставить дифавтомат на стиральную машину зависит от ее характеристик, состояния изоляции проводников, места расположения и условий функционирования. Обычно ее мощность колеблется в пределах 1500-2500 Вт. Если токи утечки (Iут) не указаны, то при выборе нужно ориентироваться на правила устройства электроустановок.

Согласно им, Iут прибора вычисляется как произведение 0,4 mА на число, равное нагрузочному току устройства. Последний вычисляют, поделив мощность прибора в ваттах на напряжение сети в вольтах.

IΔn=3*(0,4хI 0,01хL)=3(0,4х11,37 0,01х20)=14,244 mA.

Самый близкий по параметрам в ассортиментном ряду из выпускаемых дифавтоматов имеет IΔn равный 30 мА, его и нужно выбирать. Автомат защиты от короткого замыкания и перенапряжений определяется исходя из нагрузки. Так как в данном случае она равна 11,37 A, то ближайший сверху в номенклатуре дифавтоматов будет с номиналом 16 А.

Устройства защиты разделили на три категории, по которым можно определить во сколько раз электрический ток должен быть больше номинального, чтобы молниеносно сработал автомат. Вот о чем говорит литерная маркировка на дифавтомате:

  • В16 значит, что он моментально реагирует при превышении номинала в 3-5 раз (48-80 А);
  • С16 означает, что превышение составляет 5-10 номиналов (80-160 А);
  • D16 соответственно 10-20 номиналов (160-320 А).

ЧИТАТЬ ДАЛЕЕ: Форзиция: посадка и уход в открытом грунте (Подмосковье)Отсюда следует, что во избежание ложных срабатываний лучше использовать дифавтомат с литерой С, в данном случае С16 с Iут 30 мА.

Кроме этого, есть такая характеристика, как номинальная отключающая способность. Это максимальный ток короткого замыкания, который дифавтомат может отключить без потери работоспособности. В новых домах рекомендуется использовать автоматы со значением 6000 А, в сельских со старой проводкой 4500 А.

Заключение

Если разобраться, никаких сложностей подобная работа не представляет. В моём случае, при подведённых коммуникациях, хватило 15 минут (работа мастера – 800 рублей). Если же делать с нуля, то на всё уйдёт не более часа (стоимость выше в 2-2,5 раза).
